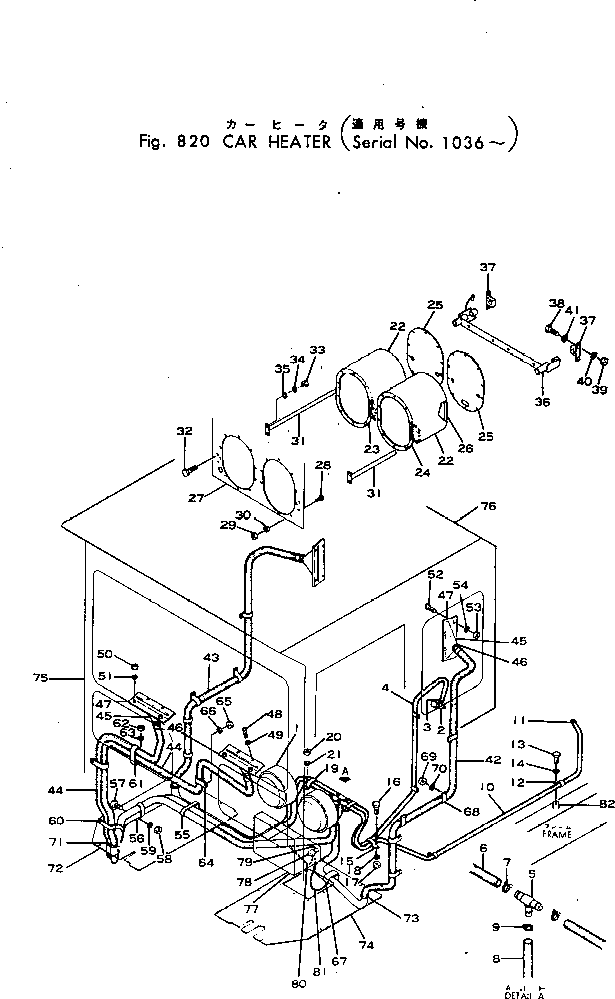

| Номер на схеме | Каталожный номер | Название | Количество | Детали | |||
|---|---|---|---|---|---|---|---|
| ? | 230-807-0013 | CAR HEATER ASS'Y | 1 | SN: 1554- KIT-FLAG: _- SERIALNO: 1554- |
|||
| ? | 230-807-0012 | CAR HEATER ASS'Y | 1 | SN: 1252-1553 KIT-FLAG: _- SERIALNO: 1252-1553 |
|||
| ? | 230-807-0011 | CAR HEATER ASS'Y | 1 | SN: 1036-1251 KIT-FLAG: _- SERIALNO: 1036-1251 |
|||
| ? | 09480-02400 | • HEATER | 2 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 09482-10000 | • VALVE | 1 | SN: 1554- KIT-FLAG: _- SERIALNO: 1554- |
|||
| ? | □09482-00000 | • VALVE | 1 | SN: 1036-1553 KIT-FLAG: _- SERIALNO: 1036-1553 |
|||
| ? | 07280-02523 | • CLAMP | 2 | SN: .- KIT-FLAG: _- SERIALNO: .- |
|||
| ? | □130-902-1211 | • CLAMP | 2 | SN: 1036-. KIT-FLAG: _- SERIALNO: 1036-. |
|||
| ? | 09483-00522 | • HOSE | 1 | SN: 1252- KIT-FLAG: _- SERIALNO: 1252- |
|||
| ? | 230-807-1192 | • HOSE | 1 | SN: 1036-1251 KIT-FLAG: _- SERIALNO: 1036-1251 |
|||
| ? | 09484-17560 | • VALVE | 2 | SN: 1554- KIT-FLAG: _- SERIALNO: 1554- |
|||
| ? | 230-807-1620 | • TEE | 2 | SN: 1036-1553 KIT-FLAG: _- SERIALNO: 1036-1553 |
|||
| ? | 09483-00405 | • HOSE | 2 | SN: 1554- KIT-FLAG: _- SERIALNO: 1554- |
|||
| ? | 230-807-1610 | • HOSE | 2 | SN: 1036-1553 KIT-FLAG: _- SERIALNO: 1036-1553 |
|||
| ? | 07280-02323 | • CLAMP | 4 | SN: .- KIT-FLAG: _- SERIALNO: .- |
|||
| ? | □131-912-1131 | • CLAMP | 4 | SN: 1036-. KIT-FLAG: _- SERIALNO: 1036-. |
|||
| ? | 09483-00403 | • HOSE | 2 | SN: 1554- KIT-FLAG: _- SERIALNO: 1554- |
|||
| ? | 230-807-1630 | • HOSE | 2 | SN: 1036-1553 KIT-FLAG: _- SERIALNO: 1036-1553 |
|||
| ? | 07280-02323 | • CLAMP | 4 | SN: .- KIT-FLAG: _- SERIALNO: .- |
|||
| ? | □131-912-1131 | • CLAMP | 4 | SN: 1036-. KIT-FLAG: _- SERIALNO: 1036-. |
|||
| ? | 230-807-1640 | • HOSE | 1 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 07280-02523 | • CLAMP | 2 | SN: .- KIT-FLAG: _- SERIALNO: .- |
|||
| ? | □130-902-1211 | • CLAMP | 2 | SN: 1036-. KIT-FLAG: _- SERIALNO: 1036-. |
|||
| ? | 230-807-1431 | • CLIP | 2 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 01010-50816 | • BOLT | 2 | SN: 1252- KIT-FLAG: _- SERIALNO: 1252- |
|||
| ? | 01000-30816 | • BOLT | 2 | SN: 1036-1251 KIT-FLAG: _- SERIALNO: 1036-1251 |
|||
| ? | 01602-20825 | • WASHER | 2 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 230-807-1650 | • CLIP | 1 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 01010-50816 | • BOLT | 1 | SN: 1252- KIT-FLAG: _- SERIALNO: 1252- |
|||
| ? | 01000-30816 | • BOLT | 1 | SN: 1036-1251 KIT-FLAG: _- SERIALNO: 1036-1251 |
|||
| ? | 01580-10806 | • NUT | 1 | SN: 1252- KIT-FLAG: _- SERIALNO: 1252- |
|||
| ? | 01500-30807 | • NUT | 1 | SN: 1036-1251 KIT-FLAG: _- SERIALNO: 1036-1251 |
|||
| ? | 01602-20825 | • WASHER | 1 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 230-807-1161 | • CLIP | 1 | SN: 1252- KIT-FLAG: _- SERIALNO: 1252- |
|||
| ? | 230-807-1161 | • CLIP | 2 | SN: 1036-1251 KIT-FLAG: _- SERIALNO: 1036-1251 |
|||
| ? | 01580-10806 | • NUT | 1 | SN: 1252- KIT-FLAG: _- SERIALNO: 1252- |
|||
| ? | 01500-30807 | • NUT | 2 | SN: 1036-1251 KIT-FLAG: _- SERIALNO: 1036-1251 |
|||
| ? | 01602-20825 | • WASHER | 1 | SN: 1252- KIT-FLAG: _- SERIALNO: 1252- |
|||
| ? | 01602-20825 | • WASHER | 2 | SN: 1036-1251 KIT-FLAG: _- SERIALNO: 1036-1251 |
|||
| ? | 230-807-1550 | • COVER | 2 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 230-807-1560 | • PLATE | 1 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 230-807-1570 | • PLATE | 1 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 230-807-1580 | • PLATE | 2 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 230-807-1590 | • PLATE | 2 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 230-807-1821 | • FRAME,(MODIFIED PART) | 1 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 230-870-1150 | • • SEAT (WELDED) | 2 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 230-870-1170 | • • BRACKET (WELDED) | 1 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 01010-50816 | • • BOLT | 10 | SN: 1252- KIT-FLAG: _- SERIALNO: 1252- |
|||
| ? | 01000-30816 | • • BOLT | 10 | SN: 1036-1251 KIT-FLAG: _- SERIALNO: 1036-1251 |
|||
| ? | 01220-40612 | • SCREW | 40 | SN: 1252- KIT-FLAG: _- SERIALNO: 1252- |
|||
| ? | 01210-20612 | • SCREW | 40 | SN: 1036-1251 KIT-FLAG: _- SERIALNO: 1036-1251 |
|||
| ? | 01580-10605 | • NUT | 40 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 01602-20619 | • WASHER | 40 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 230-807-1520 | • ROD | 2 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 01010-50816 | • BOLT | 4 | SN: 1252- KIT-FLAG: _- SERIALNO: 1252- |
|||
| ? | 01000-30816 | • BOLT | 4 | SN: 1036-1251 KIT-FLAG: _- SERIALNO: 1036-1251 |
|||
| ? | 01580-10806 | • NUT | 4 | SN: 1252- KIT-FLAG: _- SERIALNO: 1252- |
|||
| ? | 01500-30807 | • NUT | 4 | SN: 1036-1251 KIT-FLAG: _- SERIALNO: 1036-1251 |
|||
| ? | 01602-20825 | • WASHER | 4 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 01640-20816 | • WASHER | 4 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 230-807-1510 | • BRACKET | 1 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 232-04-11150 | • • CHAIN | 1 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 230-870-1540 | • • PIN | 1 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 01010-50816 | • • BOLT | 1 | SN: 1252- KIT-FLAG: _- SERIALNO: 1252- |
|||
| ? | 01000-30816 | • • BOLT | 2 | SN: 1036-1251 KIT-FLAG: _- SERIALNO: 1036-1251 |
|||
| ? | 230-807-1530 | • BRACKET | 2 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 01010-50820 | BOLT | 4 | SN: 1252- KIT-FLAG: _- SERIALNO: 1252- |
|||
| ? | 01000-30820 | BOLT | 4 | SN: 1036-1251 KIT-FLAG: _- SERIALNO: 1036-1251 |
|||
| ? | 01580-10806 | NUT | 4 | SN: 1252- KIT-FLAG: _- SERIALNO: 1252- |
|||
| ? | 01500-30807 | NUT | 4 | SN: 1036-1251 KIT-FLAG: _- SERIALNO: 1036-1251 |
|||
| ? | 01602-20825 | WASHER | 4 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 01640-20816 | WASHER | 4 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 09485-03725 | HOSE | 1 | SN: 1252- KIT-FLAG: _- SERIALNO: 1252- |
|||
| ? | 230-807-1211 | HOSE | 1 | SN: 1036-1251 KIT-FLAG: _- SERIALNO: 1036-1251 |
|||
| ? | 09485-03732 | HOSE | 1 | SN: 1252- KIT-FLAG: _- SERIALNO: 1252- |
|||
| ? | 230-807-1221 | HOSE | 1 | SN: 1036-1251 KIT-FLAG: _- SERIALNO: 1036-1251 |
|||
| ? | 09485-03734 | HOSE | 2 | SN: 1252- KIT-FLAG: _- SERIALNO: 1252- |
|||
| ? | 230-807-1231 | HOSE | 2 | SN: 1036-1251 KIT-FLAG: _- SERIALNO: 1036-1251 |
|||
| ? | 09486-00000 | NOZZLE | 4 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 07280-03826 | CLAMP | 4 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 232-807-1531 | SUPPORT | 4 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 01220-40512 | SCREW | 8 | SN: 1252- KIT-FLAG: _- SERIALNO: 1252- |
|||
| ? | 01210-20512 | SCREW | 8 | SN: 1036-1251 KIT-FLAG: _- SERIALNO: 1036-1251 |
|||
| ? | 01601-20513 | WASHER | 8 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 01580-10806 | NUT | 4 | SN: 1252- KIT-FLAG: _- SERIALNO: 1252- |
|||
| ? | 01500-30807 | NUT | 4 | SN: 1036-1251 KIT-FLAG: _- SERIALNO: 1036-1251 |
|||
| ? | 01602-20825 | WASHER | 4 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 01220-40820 | SCREW | 4 | SN: 1252- KIT-FLAG: _- SERIALNO: 1252- |
|||
| ? | 01210-20820 | SCREW | 4 | SN: 1036-1251 KIT-FLAG: _- SERIALNO: 1036-1251 |
|||
| ? | 01580-10806 | NUT | 4 | SN: 1252- KIT-FLAG: _- SERIALNO: 1252- |
|||
| ? | 01500-30807 | NUT | 4 | SN: 1036-1251 KIT-FLAG: _- SERIALNO: 1036-1251 |
|||
| ? | 01602-20825 | WASHER | 4 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 230-807-1261 | CLIP | 1 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 230-807-1680 | CLIP | 2 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 01010-50816 | BOLT | 2 | SN: 1252- KIT-FLAG: _- SERIALNO: 1252- |
|||
| ? | 01000-30816 | BOLT | 2 | SN: 1036-1251 KIT-FLAG: _- SERIALNO: 1036-1251 |
|||
| ? | 01580-10806 | NUT | 2 | SN: 1252- KIT-FLAG: _- SERIALNO: 1252- |
|||
| ? | 01500-30807 | NUT | 2 | SN: 1036-1251 KIT-FLAG: _- SERIALNO: 1036-1251 |
|||
| ? | 01602-20825 | WASHER | 2 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 230-807-1680 | CLIP | 2 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 230-807-1260 | CLIP | 1 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 01580-10806 | NUT | 1 | SN: 1252- KIT-FLAG: _- SERIALNO: 1252- |
|||
| ? | 01500-30807 | NUT | 1 | SN: 1036-1251 KIT-FLAG: _- SERIALNO: 1036-1251 |
|||
| ? | 01602-20825 | WASHER | 1 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 230-807-1660 | CLIP | 1 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 01580-10806 | NUT | 1 | SN: 1252- KIT-FLAG: _- SERIALNO: 1252- |
|||
| ? | 01500-30807 | NUT | 1 | SN: 1036-1251 KIT-FLAG: _- SERIALNO: 1036-1251 |
|||
| ? | 01602-20825 | WASHER | 1 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 230-807-1272 | CLIP | 1 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 230-807-1660 | CLIP | 10 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 01580-10806 | NUT | 10 | SN: 1252- KIT-FLAG: _- SERIALNO: 1252- |
|||
| ? | 01500-30807 | NUT | 10 | SN: 1036-1251 KIT-FLAG: _- SERIALNO: 1036-1251 |
|||
| ? | 01602-20825 | WASHER | 10 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 230-807-1690 | GROMMET | 1 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 230-807-1352 | PLATE,(MODIFIED PART) | 1 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 232-06-11910 | GROMMET | 1 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 230-807-1811 | PLATE,(MODIFIED PART) | 1 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 230-807-1382 | BODY,(MODIFIED PART) | 1 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 230-807-1372 | CAB,(MODIFIED PART) | 1 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 01010-50816 | • BOLT | 7 | SN: 1252- KIT-FLAG: _- SERIALNO: 1252- |
|||
| ? | 01000-30816 | • BOLT | 7 | SN: 1036-1251 KIT-FLAG: _- SERIALNO: 1036-1251 |
|||
| ? | 230-807-1490 | BOX,(MODIFIED PART) | 1 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 09481-00000 | SWITCH | 1 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 232-807-1910 | PLATE, NAME | 1 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 230-807-1331 | WIRE | 1 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 08020-00119 | • DIODE | 2 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 08031-00104 | • TERMINAL | 2 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 230-807-1341 | WIRE | 1 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 08020-00119 | • DIODE | 1 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 08031-00104 | • TERMINAL | 1 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 08022-04001 | • CONNECTOR | 1 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
|||
| ? | 230-807-1150 | SEAT (WELDED) | 2 | SN: 1036- KIT-FLAG: _- SERIALNO: 1036- |
