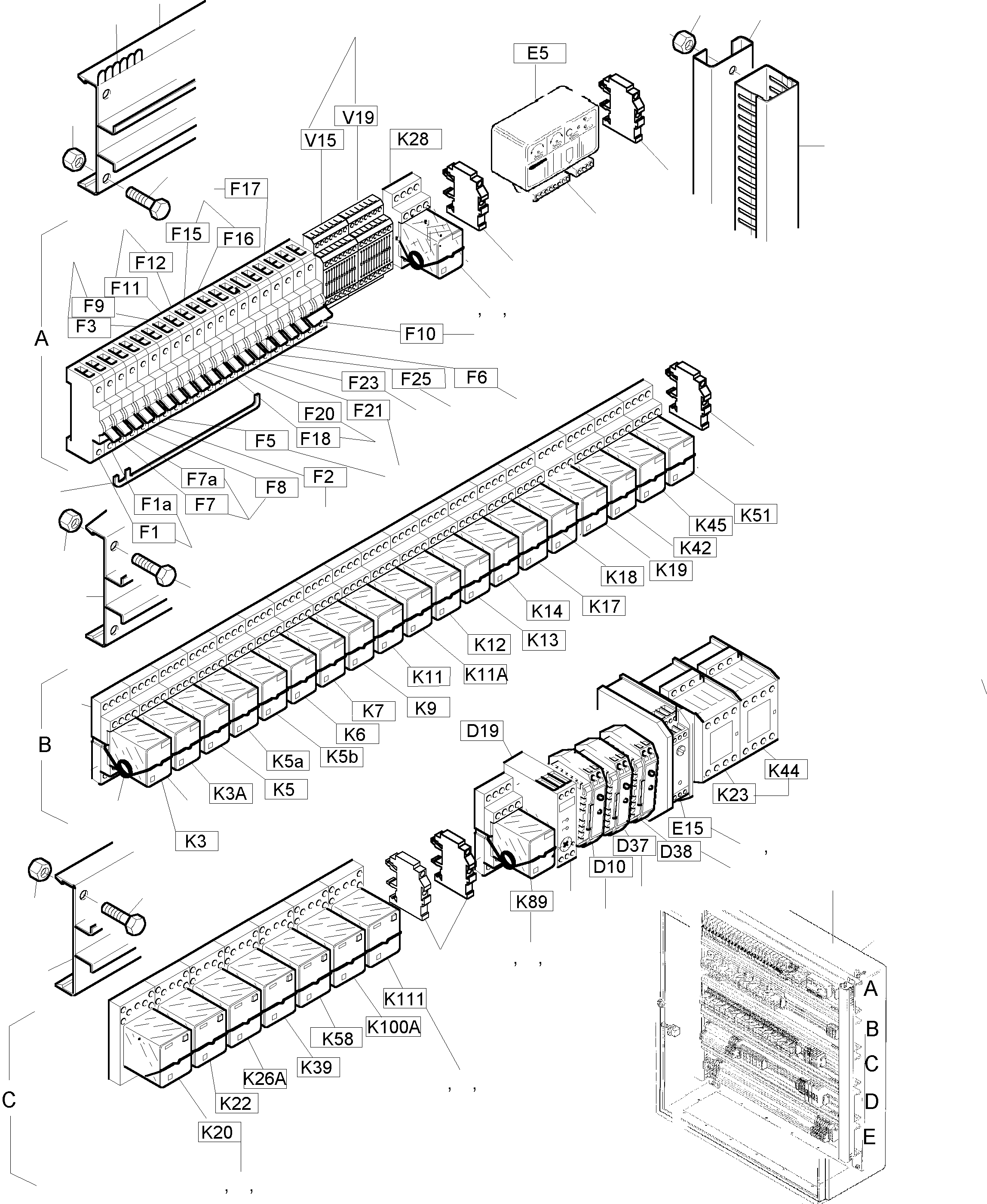

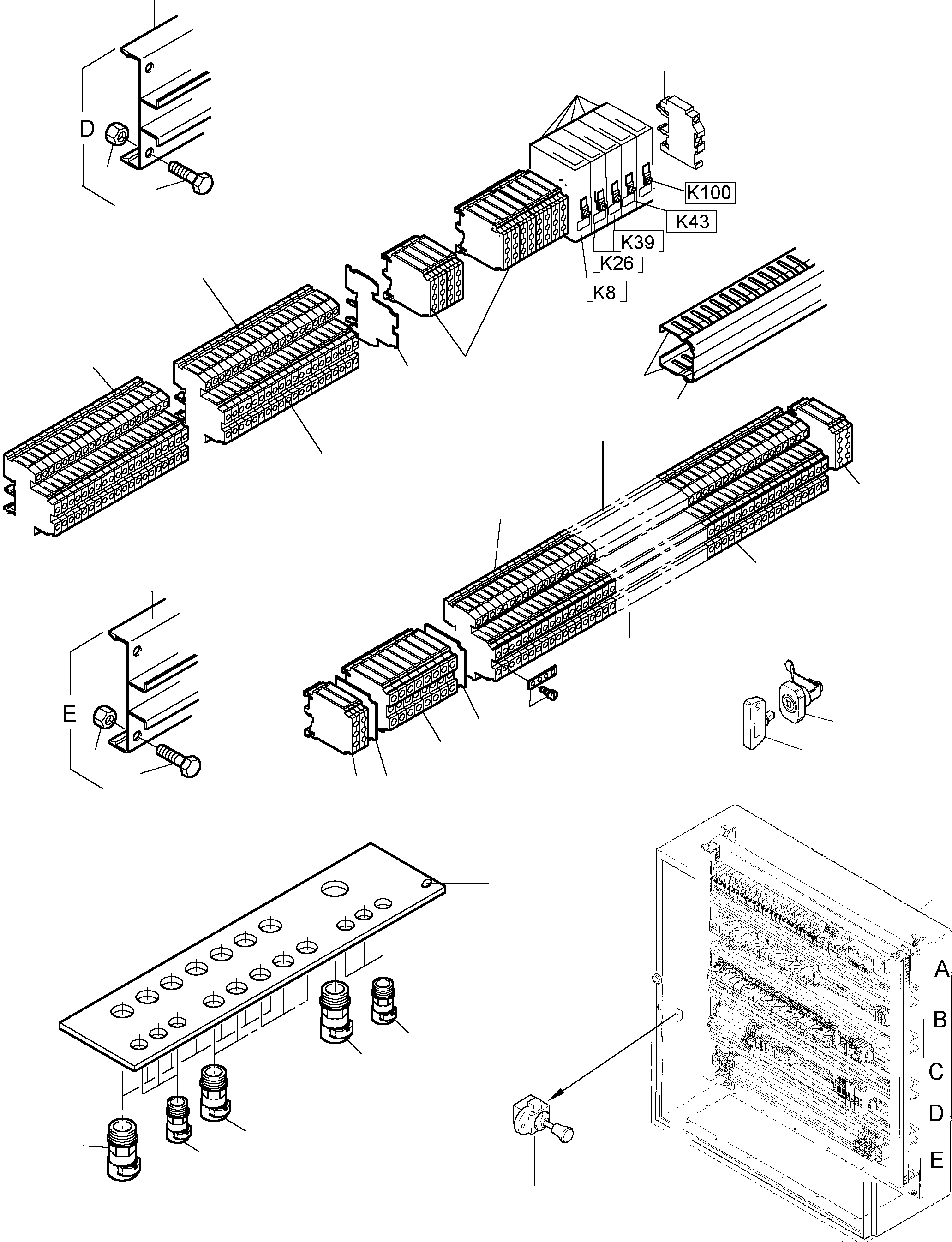

Main Switch Box in Cabin Support(116-2115k : 116-2115k)
Номер на схеме Каталожный номер Название Количество Детали
? 764 789 73 Square key 1
EnglischBem:
DeutschBem:
DeutschDesc: Vierkantschlьssel
InternBDB: Fa. Southco E-3-4
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 057 125 40 Pull switch 1
EnglischBem:
DeutschBem:
DeutschDesc: Zugschalter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 347 40 Diode array 2
EnglischBem:
DeutschBem:
DeutschDesc: Diodengatter
InternBDB: DGE-22P-1A
InternKon: 916 286 40 / 12
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 368 057 40 Time lag relais 2
EnglischBem:
DeutschBem:
DeutschDesc: Zeitrelais
InternBDB: 010 575 - 21
InternKon: 916 286 40 / 80
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 621 40 Cable union 8
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung
InternBDB: PMA BVNV-090T
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 546 99 Cable nut 8
EnglischBem:
DeutschBem:
DeutschDesc: Kabelmutter
InternBDB: HPG9 /46258
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 501 677 98 Cable nut 8
EnglischBem:
DeutschBem:
DeutschDesc: Kabelmutter
InternBDB: APG 21 /46258
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 624 40 Cable union 8
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung
InternBDB: BVNV-P213G
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 622 40 Cable union 3
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung
InternBDB: BVNV-P112T
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 600 803 99 Cable nut 3
EnglischBem:
DeutschBem:
DeutschDesc: Kabelmutter
InternBDB: APG 11 /46528
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 461 748 40 Time lag relais 1
EnglischBem:
DeutschBem:
DeutschDesc: Zeitrelais
InternBDB: 010 555 - 25
InternKon: 916 286 40 / 82
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 592 40 Cycle relais 1
EnglischBem:
DeutschBem:
DeutschDesc: Taktrelais
InternBDB: 2.430.163.01 Entrelec
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 697 40 Cable union 2
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung
InternBDB: BVNV-P299G
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 501 654 98 Cable nut 2
EnglischBem:
DeutschBem:
DeutschDesc: Kabelmutter
InternBDB: APG 29 /46528
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 623 40 Cable union 3
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung
InternBDB: BVNV-P167G
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 600 805 99 Cable nut 3
EnglischBem:
DeutschBem:
DeutschDesc: Kabelmutter
InternBDB: APG16 /46258
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 320 816 99 Screw 16
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: AM5x10 /84
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 462 99 Washer 16
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: 5,3 /125
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 332 109 99 Nut 16
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M5 /934
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 764 790 73 Locking bar E-3 1
EnglischBem:
DeutschBem:
DeutschDesc: RiegelverschluЯ E-3
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 631 557 40 Switch box 1
EnglischBem:
DeutschBem:
DeutschDesc: Schaltkasten
InternBDB: TL
InternKon: 916 286 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 653 98 Fuse to fig-no. 60 1
EnglischBem:
DeutschBem:
DeutschDesc: Sicherung zu Bild-Nr. 60
InternBDB: 0,5 A /M 630 C /41571
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 759 40 Assembly rail 2
EnglischBem:
DeutschBem:
DeutschDesc: Tragschiene
InternBDB: Luetze CP 750 Best.Nr.
InternKon: 916 286 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 237 40 Wiring fan 10
EnglischBem:
DeutschBem:
DeutschDesc: Verdrahtungskamm
InternBDB: KP 300 Best.Nr.33004
InternKon: 916 286 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 412 40 Sectional plate 3
EnglischBem:
DeutschBem:
DeutschDesc: Hutprofilsteg
InternBDB: SNA 120x760 Best.Nr.330494
InternKon: 916 286 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 500 106 98 Screw 20
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M8x16 /933
InternKon: 916 286 40 / 13
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 673 99 Nut 24
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 8 /985
InternKon: 916 286 40 / 14
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 184 40 Automatic breaker 50 Amp. 2
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsautomat 50 Amp.
InternBDB: ABB S 271-K 50
InternKon: 916 286 40 / 16
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 654 856 40 Automatic breaker 25 Amp. 2
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsautomat 25 Amp.
InternBDB: ABB S 271-K 25
InternKon: 916 286 40 / 17
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 654 298 40 Automatic breaker 16 Amp. 8
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsautomat 16 Amp.
InternBDB: ABB S 271-K 16
InternKon: 916 286 40 / 18
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 654 854 40 Automatic breaker 6 Amp. 12
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsautomat 6 Amp.
InternBDB: ABB S 271-K 6
InternKon: 916 286 40 / 19
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 654 253 40 Automatic breaker 1 Amp. 1
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsautomat 1 Amp.
InternBDB: ABB S 272-K 1
InternKon: 916 286 40 / 21
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 265 40 Clamp 10
EnglischBem:
DeutschBem:
DeutschDesc: Endklammer
InternBDB: Entrelec 103 002-26
InternKon: 916 286 40 / 41
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 592 338 40 Plate (14-pol.) 20
EnglischBem:
DeutschBem:
DeutschDesc: Fassung (14-pol.)
InternBDB: Fa.Schrack ZG 78700
InternKon: 916 286 40 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 399 773 40 Relay 20
EnglischBem:
DeutschBem:
DeutschDesc: Relais
InternBDB: RA 900282
InternKon: 916 286 40 / 15
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 414 369 40 Spring 20
EnglischBem:
DeutschBem:
DeutschDesc: Haltefeder
InternBDB: RA 28802
InternKon: 916 286 40 / 79
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 233 40 Wiring profile ca. 700 lg. Bulk ware, state length required 8
EnglischBem:
DeutschBem:
DeutschDesc: Verdrahtungsprofil ca. 700 lg. Meterware, bei Bestellung Lдnge a
InternBDB: Luetze LV 78 Best.Nr.33002
InternKon: 916 286 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 471 731 99 Cable Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel Meterware, bei Bestellung Lдnge angeben
InternBDB: 6 qmm
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 189 40 Cable Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel Meterware, bei Bestellung Lдnge angeben
InternBDB: 1 qmm
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 270 873 40 Cable channel ca. 700 lg. Bulk ware, state length required 2
EnglischBem:
DeutschBem:
DeutschDesc: Kabelkanal ca. 700 lg. Meterware, bei Bestellung Lдnge angeben
InternBDB: Fa. Sievert 131083
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 911 40 Spring 8
EnglischBem:
DeutschBem:
DeutschDesc: Haltefeder
InternBDB: Fa. Schrack RN 28801
InternKon: 916 286 40 / 33
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 184 40 Relay 8
EnglischBem:
DeutschBem:
DeutschDesc: Relais
InternBDB:
InternKon: 916 286 40 / 31
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 910 40 Socket (11-pol.) 8
EnglischBem:
DeutschBem:
DeutschDesc: Fassung (11-pol.)
InternBDB: RN 78750
InternKon: 916 286 40 / 32
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 500 40 Rail collector Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Sammelschiene Meterware, bei Bestellung Lдnge angeben
InternBDB:
InternKon: 916 286 40 / 34
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 896 580 40 Power t breaker 2
EnglischBem:
DeutschBem:
DeutschDesc: Leistungsschьtz
InternBDB: 1.367.001.06 DL 4KDC Entrelec
InternKon: 916 286 40 / 37
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 643 73 Control unit 1
EnglischBem:
DeutschBem:
DeutschDesc: Steuergerдt
InternBDB: 2166.9000.2.1.04
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 266 40 Cover plate 6
EnglischBem:
DeutschBem:
DeutschDesc: AbschluЯplatte
InternBDB: Entrelec 118 499-23
InternKon: 916 286 40 / 42
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 264 40 Clamp 160
EnglischBem:
DeutschBem:
DeutschDesc: Doppelstockklemme
InternBDB: 115 271-22
InternKon: 916 286 40 / 40
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 440 202 40 Sectional plate 2
EnglischBem:
DeutschBem:
DeutschDesc: Profilsteg
InternBDB: Luetze CA 80x700 Best.Nr.33382
InternKon: 916 286 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 358 298 40 Sectional plate 2
EnglischBem:
DeutschBem:
DeutschDesc: Profilsteg
InternBDB: AA 23x700 Best.Nr.33393
InternKon: 916 286 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 272 40 Cover plate 1
EnglischBem:
DeutschBem:
DeutschDesc: AbschluЯplatte
InternBDB: Entrelec 118 368-16
InternKon: 916 286 40 / 48
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 274 40 Clamp 6
EnglischBem:
DeutschBem:
DeutschDesc: Anreihklemme
InternBDB: 115 120-17
InternKon: 916 286 40 / 50
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 576 308 40 Limit selector 5
EnglischBem:
DeutschBem:
DeutschDesc: Grenzwertschalter
InternBDB: RP 31
InternKon: 916 286 40 / 36
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 490 372 40 Groung clamp 20
EnglischBem:
DeutschBem:
DeutschDesc: Erdungsklemme
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 414 649 40 Electron. fuel gauge 1
EnglischBem:
DeutschBem:
DeutschDesc: Elektronische Kraftstoffanzeige EFM
InternBDB: Fa. Gematronic
InternKon: 916 286 40 / 39
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 942 40 Sleeve marker A/R
EnglischBem:
DeutschBem:
DeutschDesc: Bezeichnungshьlsen
InternBDB: Weidmьller 2521.0 "0"
InternKon: 916 286 40 / 25
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 943 40 Sleeve marker A/R
EnglischBem:
DeutschBem:
DeutschDesc: Bezeichnungshьlsen
InternBDB: 2521.0 blau
InternKon: 916 286 40 / 26
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 270 318 40 Sleeve marker A/R
EnglischBem:
DeutschBem:
DeutschDesc: Bezeichnungshьlsen
InternBDB: 2526.0 "0"
InternKon: 916 286 40 / 27
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 944 40 Sleeve marker A/R
EnglischBem:
DeutschBem:
DeutschDesc: Bezeichnungshьlsen
InternBDB: 2394.0
InternKon: 916 286 40 / 28
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 267 40 Cross connection OV 2 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Querverbinder OV 2
InternBDB: Entrelec 173515-11
InternKon: 916 286 40 / 43
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 268 40 Cross connection OV 3 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Querverbinder OV 3
InternBDB: 173516-12
InternKon: 916 286 40 / 44
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 269 40 Cross connection OV 4 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Querverbinder OV 4
InternBDB: 173517-13
InternKon: 916 286 40 / 45
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 270 40 Cross connection OV 10 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Querverbinder OV 10
InternBDB: 173520-22
InternKon: 916 286 40 / 46
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 275 40 Cross connection OV 10 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Querverbinder OV 10
InternBDB: 173615-25
InternKon: 916 286 40 / 51
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 276 40 Bulkhead A/R
EnglischBem:
DeutschBem:
DeutschDesc: Abteilungstrennwand
InternBDB: 113003-10
InternKon: 916 286 40 / 52
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 279 40 Cross connection OV 4 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Querverbinder OV 4
InternBDB: 173618-00
InternKon: 916 286 40 / 55
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 280 40 Cross connection OV 10 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Querverbinder OV 10
InternBDB: 173620-06
InternKon: 916 286 40 / 56
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 997 892 73 Marking strips - set A/R
EnglischBem:
DeutschBem:
DeutschDesc: Bezeichnungsstreifensatz
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / PC 1400-1 61 072 04.12.2001(g61072) / Main Switch Box in Cabin Support(116-2115k : 116-2115k)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Excavators Mining Komatsu / PC 1400-1 61 072 04.12.2001(g61072) / Main Switch Box in Cabin Support(116-2115k : 116-2115k)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
