Содержание Wheel Loaders Komatsu WA470-6 S/N 90216-UP(0000530c)
Torque Converter and Transmission, Reverse and 2nd Housing (#90216-)(F006003 : F4300-009003)
Номер на схеме Каталожный номер Название Количество Детали
? 714-07-40002 Transmission Assembly 1
SN: 91576-
KIT-FLAG: _-
SCC:
SERIALNO: 91576-
? 714-07-40001 Transmission Assembly 1
SN: 90784-91575
KIT-FLAG: _-
SCC: A2
SERIALNO: 90784-91575
? 714-07-42020 • Clutch Assembly 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 714-07-42121 • • Shaft and Cylinder Assembly 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? • • • Shaft 1
SN: 90216-
KIT-FLAG: _-
SCC: C1
SERIALNO: 90216-
? • • • Plug 2
SN: 90216-
KIT-FLAG: _-
SCC: C1
SERIALNO: 90216-
? • • • Housing 1
SN: 90216-
KIT-FLAG: _-
SCC: C1
SERIALNO: 90216-
? 714-07-42650 • • Piston 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 362-15-19520 • • Ring, Snap 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 04020-00514 • • Pin, Dowel 2
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 714-07-49731 • • Clutch 14
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 714-07-12680 • • Plate 15
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 714-07-12691 • • Spring, Wave 14
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 714-07-12711 • • Plate 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 714-07-12720 • • Ring, Snap 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 714-08-19230 • • Seal Ring, (Kit : K02, K03) 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 714-07-19320 • • Seal Ring, (Kit : K02, K03) 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 419-15-12640 • • Bearing, Thrust 2
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 714-07-46240 • • Plate 3
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 714-23-19410 • • Bearing 2
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 714-07-46111 • • Spacer 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 714-07-42621 • • Piston 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 714-07-49470 • • Bearing 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 04064-05520 • • Ring, Snap 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 714-07-42611 • • Piston 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 714-08-19710 • • Disc 12
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 714-08-19730 • • Plate, Separate 13
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 714-08-12911 • • Wave Spring 12
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 714-08-12610 • • Plate 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 714-08-19510 • • Ring, Snap 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 714-07-49210 • • Seal Ring, (Kit : K02, K03) 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 714-07-49220 • • Seal Ring, (Kit : K02, K03) 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 04064-05520 • • Ring, Snap 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 562-15-29310 • • Bearing 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 134-13-31580 • • Spacer 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 714-07-42411 • • Gear, Front 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 714-07-42431 • • Hub 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 714-07-43342 • • Shaft 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 01010-81035 • • Bolt 20
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 01643-31032 • • Washer 20
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-
? 714-07-49620 • • Bearing 1
SN: 90216-
KIT-FLAG: _-
SCC:
SERIALNO: 90216-

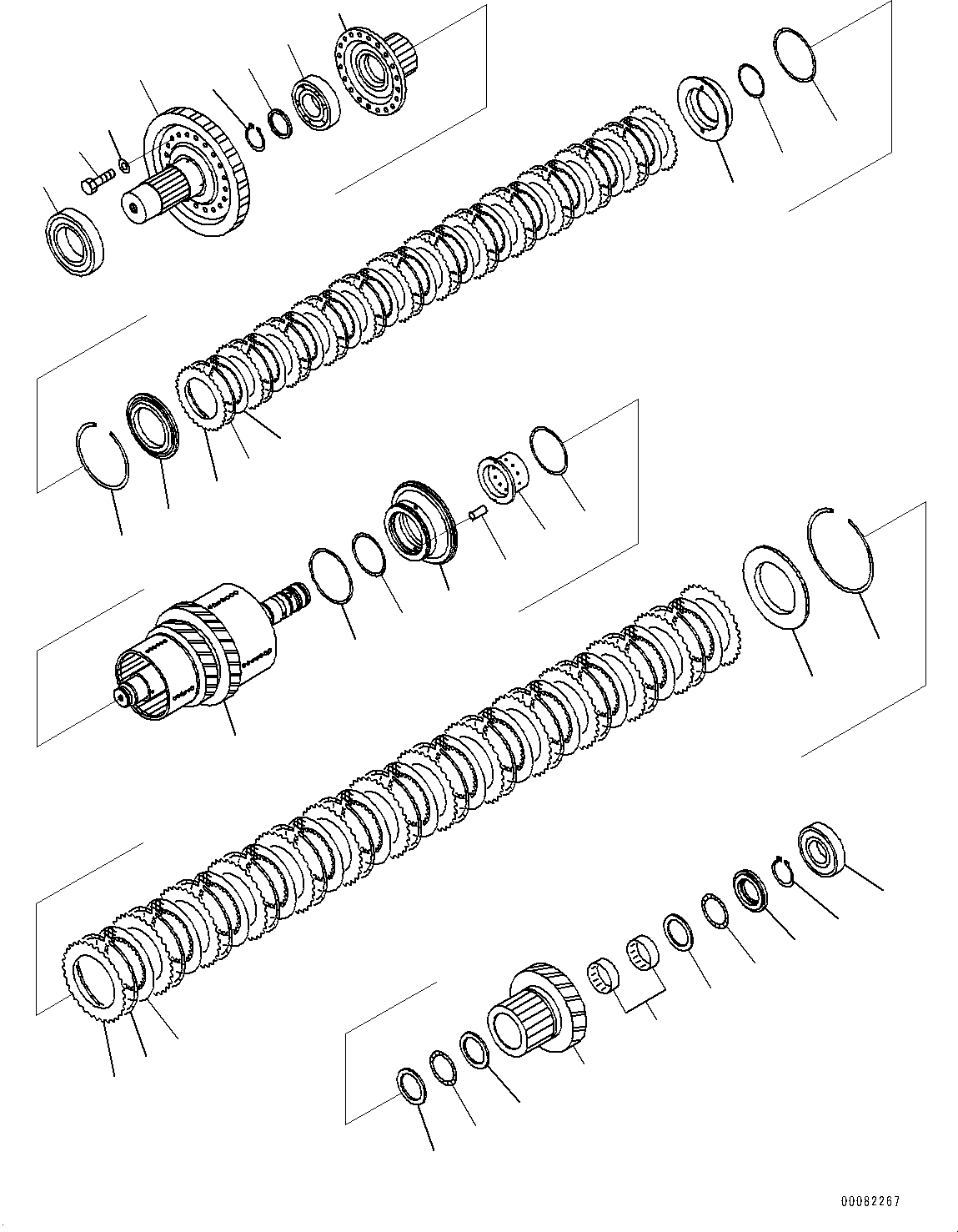

Wheel Loaders Komatsu / WA470-6 S/N 90216-UP(0000530c) / Torque Converter and Transmission, Reverse and 2nd Housing (#90216-)(F006003 : F4300-009003)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
