Содержание Excavators Mining Komatsu PC8000-6E S/N 12063(G12063)

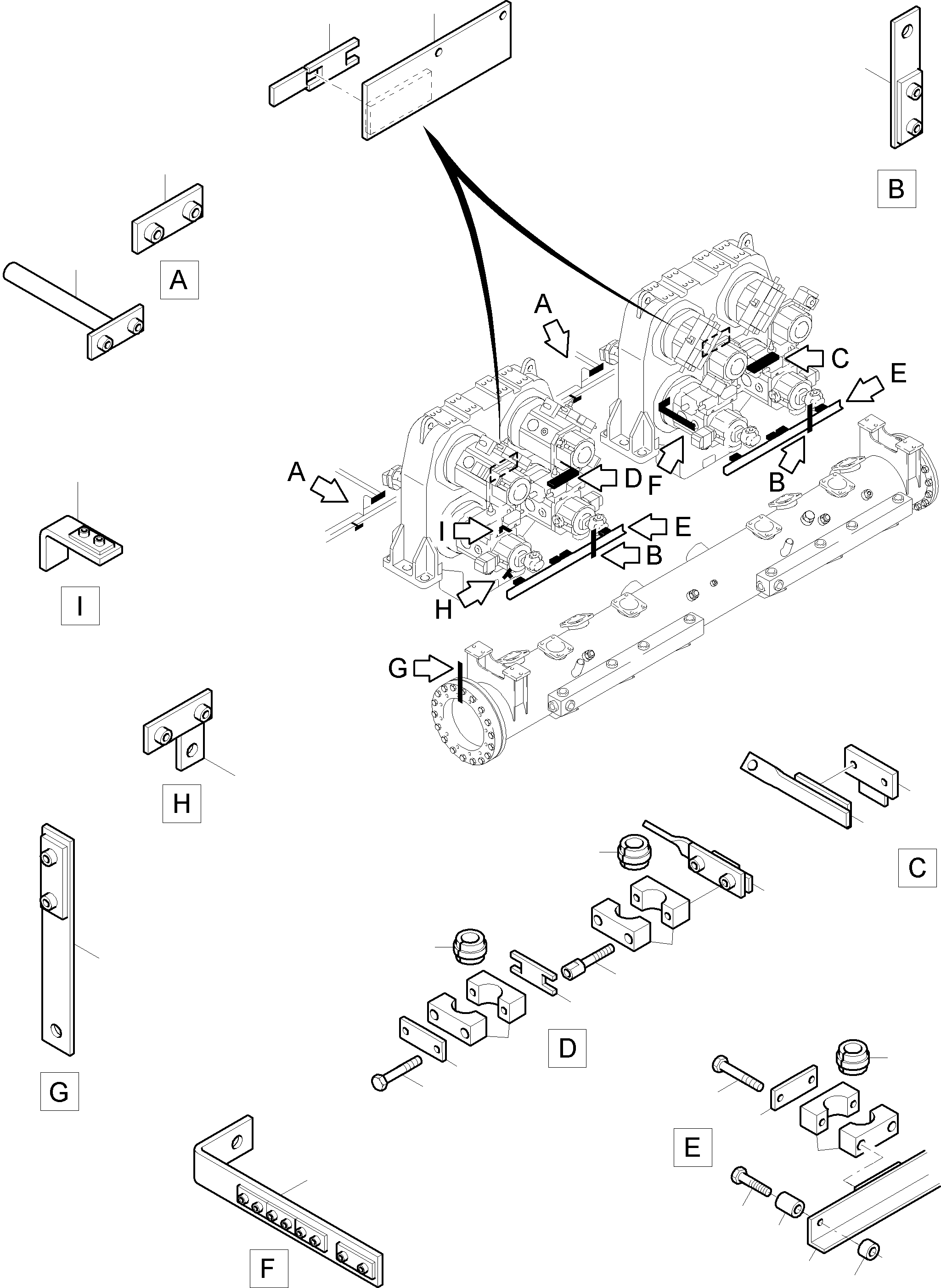

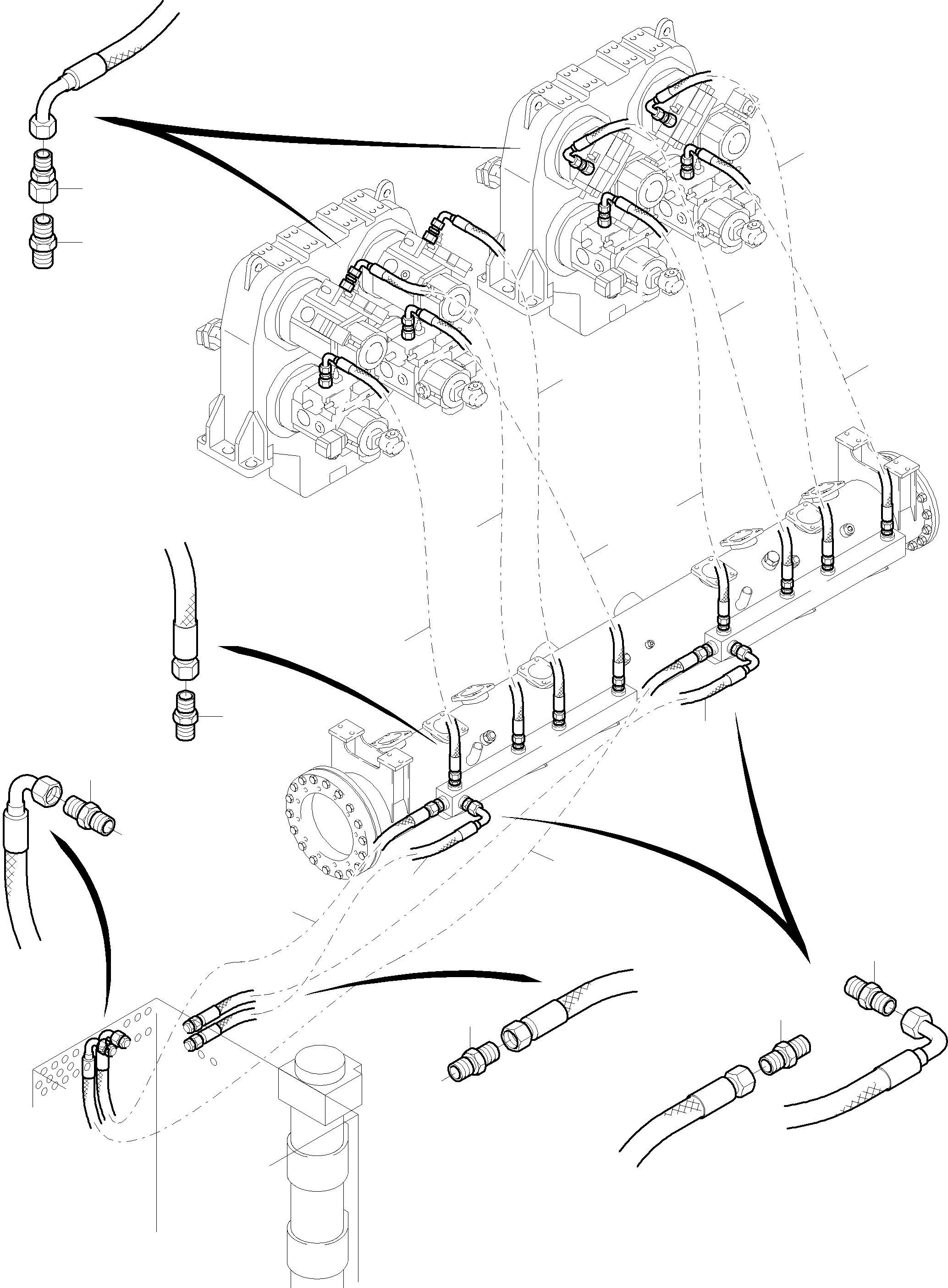

Return Lines - Main Pumps(612-1826b : 612-1826b)
Номер на схеме Каталожный номер Название Количество Детали
? 374 415 99 Socket 12
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 551 300 40 Union 8
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 422 99 Socket 8
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 007 98 Hose assy. DN 32x1650 4
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 32x1650
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 009 98 Hose assy. DN 32x2300 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 32x2300
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 008 98 Hose assy. DN 32x2700 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 32x2700
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 025 98 Hose assy. DN 40x4500 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40x4500
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 026 98 Hose assy. DN 40x7100 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40x7100
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 647 98 Hose assy. DN 40x6600 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40x6600
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 512 349 98 Hose assy. DN 40x4300 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40x4300
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 945 853 40 Clamp retainer 1
EnglischBem:
DeutschBem:
DeutschDesc: Schellenhalter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 945 840 40 Clamp retainer 1
EnglischBem:
DeutschBem:
DeutschDesc: Schellenhalter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 945 827 40 Clamp retainer 1
EnglischBem:
DeutschBem:
DeutschDesc: Schellenhalter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 945 842 40 Clamp retainer 2
EnglischBem:
DeutschBem:
DeutschDesc: Schellenhalter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 945 854 40 Clamp retainer 2
EnglischBem:
DeutschBem:
DeutschDesc: Schellenhalter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 534 009 99 Weld on plate 2
EnglischBem:
DeutschBem:
DeutschDesc: AnschweiЯplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 945 844 40 Clamp retainer 1
EnglischBem:
DeutschBem:
DeutschDesc: Schellenhalter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 945 846 40 Clamp retainer 2
EnglischBem:
DeutschBem:
DeutschDesc: Schellenhalter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 945 835 40 Clamp retainer 1
EnglischBem:
DeutschBem:
DeutschDesc: Schellenhalter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 945 833 40 Clamp retainer 1
EnglischBem:
DeutschBem:
DeutschDesc: Schellenhalter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 919 786 40 Hose retainer 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchalter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 894 423 40 Threaded block 4
EnglischBem:
DeutschBem:
DeutschDesc: Gewindeklotz
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 729 98 Resilient sleeve 4
EnglischBem:
DeutschBem:
DeutschDesc: Dehnhьlse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 827 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 512 053 98 Grommet 10
EnglischBem:
DeutschBem:
DeutschDesc: Gummieinsatz
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 506 371 98 Clamp set 10
EnglischBem:
DeutschBem:
DeutschDesc: Klemmpaar
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 534 008 99 Cover plate 8
EnglischBem:
DeutschBem:
DeutschDesc: Deckplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 612 99 Bolt 16
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 787 98 Locking plate 2
EnglischBem:
DeutschBem:
DeutschDesc: Verdrehsicherung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 786 98 Screw 4
EnglischBem:
DeutschBem:
DeutschDesc: Aufbauschraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 945 886 40 Clamp retainer 1
EnglischBem:
DeutschBem:
DeutschDesc: Schellenhalter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 947 531 40 Clamp retainer 1
EnglischBem:
DeutschBem:
DeutschDesc: Schellenhalter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
