Содержание Excavators Mining Komatsu PC8000-6E S/N 12069(G12069)
Hydr.-Cylinder(113-4275g : 113-4275g)
Номер на схеме Каталожный номер Название Количество Детали
? 913 975 40 Hydraulic cylinder 1
EnglischBem:
DeutschBem:
DeutschDesc: Hydraulikzylinder
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 794 426 73 Cylinder barrel assy. incl. fig-nos. 03,04,06 1
EnglischBem:
DeutschBem:
DeutschDesc: Zylinderrohr kpl. einschl. Bild-Nr. 03,04,06
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Cylinder barrel 1
EnglischBem:
DeutschBem:
DeutschDesc: Zylinderrohr
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 430 871 40 Flanged bush 2
EnglischBem:
DeutschBem:
DeutschDesc: Bundbuchse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 025 40 Seal ring 2
EnglischBem:
DeutschBem:
DeutschDesc: Dichtring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 004 860 98 Grease nipple 3
EnglischBem:
DeutschBem:
DeutschDesc: Schmiernippel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 770 499 73 Piston rod assy. incl. fig-nos. 05,06,08,09 1
EnglischBem:
DeutschBem:
DeutschDesc: Kolbenstange kpl. einschl. Bild-Nr. 05,06,08,09
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Piston rod 1
EnglischBem:
DeutschBem:
DeutschDesc: Kolbenstange
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 430 869 40 Flanged bush 2
EnglischBem:
DeutschBem:
DeutschDesc: Bundbuchse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 899 054 40 Sealing flange assy. incl. fig-nos. 11+12 1
EnglischBem:
DeutschBem:
DeutschDesc: AbschluЯflansch kpl. einschl. Bild-Nr. 11+12
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Flanged bush 1
EnglischBem:
DeutschBem:
DeutschDesc: Flanschbuchse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 430 838 40 Bearing bush 1
EnglischBem:
DeutschBem:
DeutschDesc: Lagerbuchse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 430 822 40 Piston assy. fig-nos. 34 and 35 1
EnglischBem:
DeutschBem:
DeutschDesc: Kolben kpl. Bild-Nr. 34 u. 35
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 947 189 40 Groove nut 1
EnglischBem:
DeutschBem:
DeutschDesc: Nutmutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 909 524 40 Cover 1
EnglischBem:
DeutschBem:
DeutschDesc: Deckel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 593 40 Support ring 1
EnglischBem:
DeutschBem:
DeutschDesc: Stьtzring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 621 352 40 Seal ring 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 059 98 O-ring 1
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 621 353 40 Piston guide ring 6
EnglischBem:
DeutschBem:
DeutschDesc: Kolbenfьhrungsring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 635 474 40 Piston guide strap 1165 lg. 2
EnglischBem:
DeutschBem:
DeutschDesc: Kolbenfьhrungsband 1165 lg.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 324 463 40 Seal kit 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtsatz
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 544 40 Scraper 1
EnglischBem:
DeutschBem:
DeutschDesc: Abstreifer
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 269 577 40 O-ring 1
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 621 355 40 Support ring 1
EnglischBem:
DeutschBem:
DeutschDesc: Stьtzring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 777 98 O-ring 1
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 324 466 40 Support ring 2
EnglischBem:
DeutschBem:
DeutschDesc: Stьtzring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 501 352 98 Feather key 1
EnglischBem:
DeutschBem:
DeutschDesc: PaЯfeder
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 514 759 98 Bolt 26
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 572 98 Bolt 12
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 947 188 40 Threaded pin 1
EnglischBem:
DeutschBem:
DeutschDesc: Gewindestift
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 501 114 98 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 506 582 98 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯflansch
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 385 243 40 Flange seal 1
EnglischBem:
DeutschBem:
DeutschDesc: Flanschdichtung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Piston 1
EnglischBem:
DeutschBem:
DeutschDesc: Kolben
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Liner 1
EnglischBem:
DeutschBem:
DeutschDesc: Kolbenbuchse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 732 40 Support ring 1
EnglischBem:
DeutschBem:
DeutschDesc: Stьtzring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 430 924 40 Half shim 12
EnglischBem:
DeutschBem:
DeutschDesc: Nachspannscheibenhдlfte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 909 526 40 Cover ring 1
EnglischBem:
DeutschBem:
DeutschDesc: Deckelring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 180 477 40 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯschraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 794 000 73 Seal kit - piston fig-nos: 17-20,25,26 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtsatz - Kolben Bild-Nr. 17-20,25,26
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 770 184 73 Seal kit - piston rod fig-nos: 21-24,36 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtsatz - Kolbenstange Bild-Nr. 21-24,36
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

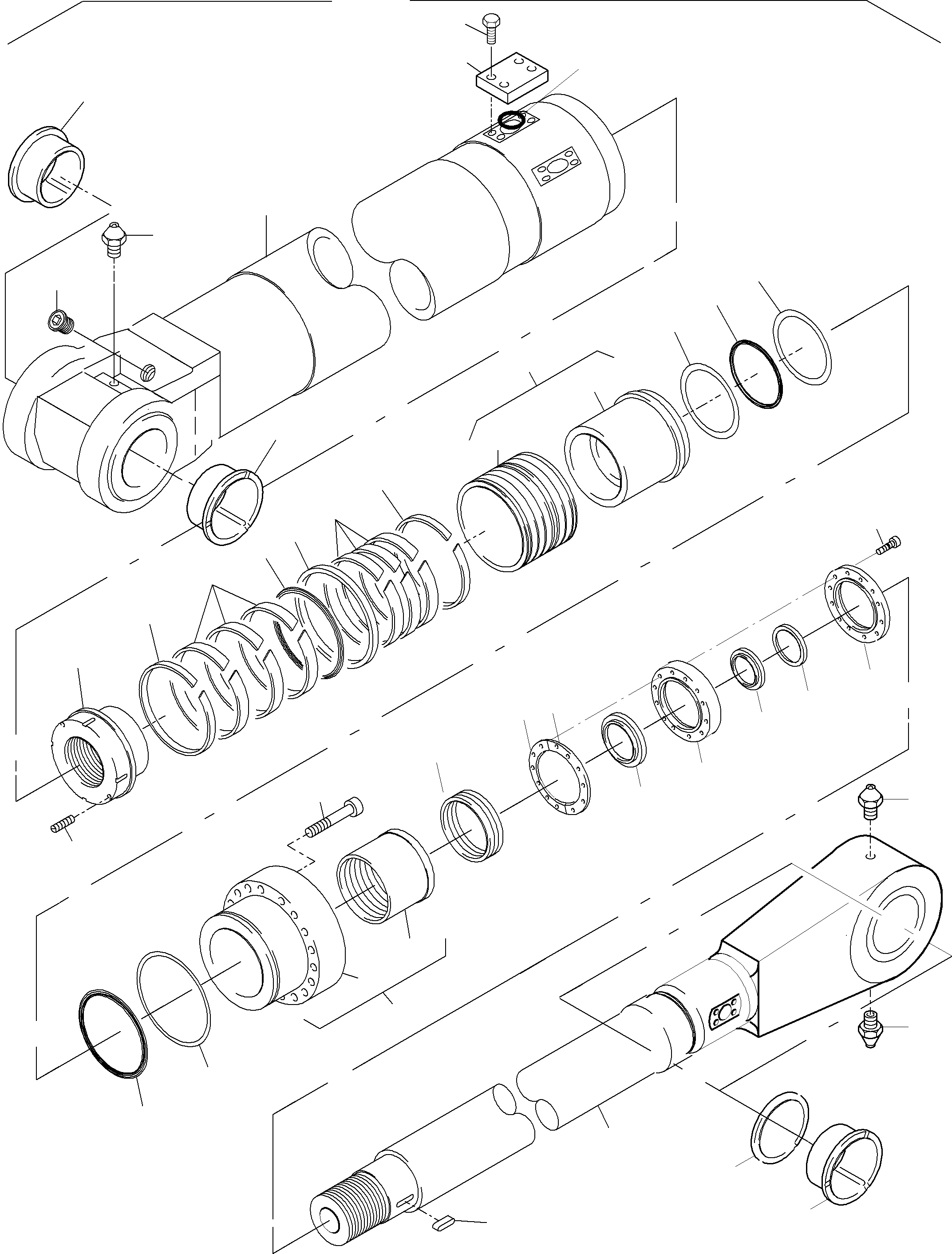

Excavators Mining Komatsu / PC8000-6E S/N 12069(G12069) / Hydr.-Cylinder(113-4275g : 113-4275g)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
