Содержание Excavators Mining Komatsu PC5500-6 S/N 15057(g15057)

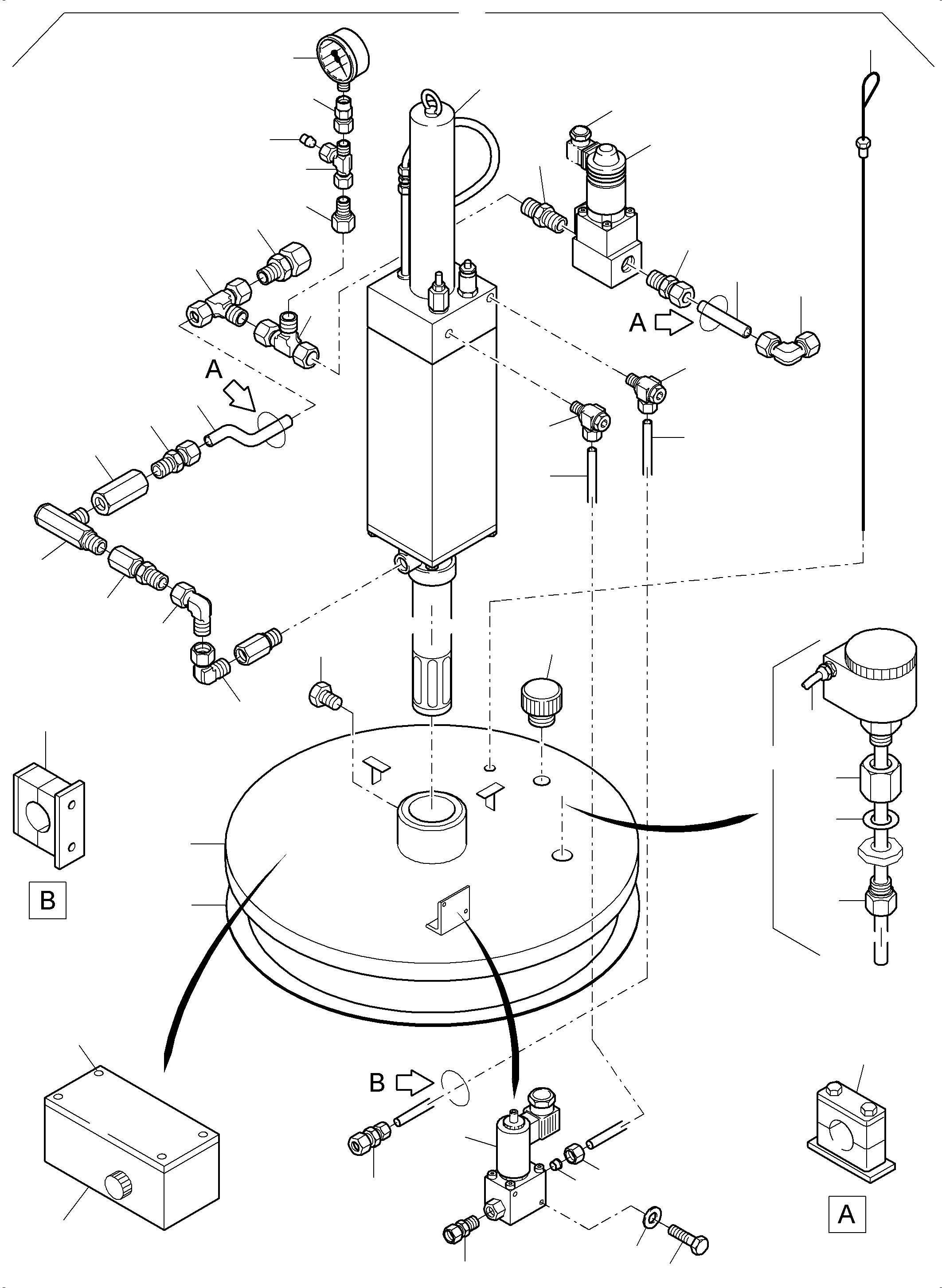

Lube Pump Station(991-0553e : 991-0553e)
Наименование Страница Код страницы
Lube Pump 991-0266b 991-0266b

Номер на схеме Каталожный номер Название Количество Детали
? 907 677 40 Lube pump station 1
EnglischBem:
DeutschBem:
DeutschDesc: Schmierstoffpumpenstation
InternBDB: HL-A 07.007 BL.57/ mit Peilstab
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 794 378 73 Cover assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: FaЯdeckel kpl.
InternBDB: 409-70605-1
InternKon: HL-A07.007BL57 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 769 894 73 Elbow union 1
EnglischBem:
DeutschBem:
DeutschDesc: Winkelverschraubung
InternBDB: 223-13620-2
InternKon: HL-A07.007BL57 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 418 99 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: EVGE 20-S G 3/4 C
InternKon: HL-A07.007BL57 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 501 610 98 Reducing socket 2
EnglischBem:
DeutschBem:
DeutschDesc: Reduzierstutzen
InternBDB: 1/2 NPT x G 3/4
InternKon: HL-A07.007BL57 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 698 303 73 Filter assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Filter kpl.
InternBDB: 84 004
InternKon: HL-A07.007BL57 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 372 052 99 Union 2
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: EVL 20-SC 223-13761-7
InternKon: HL-A07.007BL57 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 372 971 99 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: KOR 20/10-SC
InternKon: HL-A07.007BL57 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 372 048 99 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: EVL 10-SC
InternKon: HL-A07.007BL57 / 9
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 372 869 99 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: MAVE 10-S G 1/4 C 223-14268-2
InternKon: HL-A07.007BL57 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 371 852 99 Breech block 1
EnglischBem:
DeutschBem:
DeutschDesc: Butzen
InternBDB: 10-L/S 223-13640-3
InternKon: HL-A07.007BL57 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 698 321 73 Pressure gauge 0-400 bar 1
EnglischBem:
DeutschBem:
DeutschDesc: Manometer 0-400 bar
InternBDB: Ш 63 234-13132-7
InternKon: HL-A07.007BL57 / 12
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 770 107 73 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: GE20-S G3/4 223-12359-6
InternKon: HL-A07.007BL57 / 14
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 768 507 73 Clamp 1
EnglischBem:
DeutschBem:
DeutschDesc: Schelle
InternBDB: 226-13058-3
InternKon: HL-A07.007BL57 / 15
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 373 692 99 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: GR 25/20-SC WN 010 878 99
InternKon: HL-A07.007BL57 / 16
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 768 506 73 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: GE 20-S G 1/2 C 223-12360-6 jetzt L.Pos.45
InternKon: HL-A07.007BL57 / 17
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 794 379 73 Elbow union 1
EnglischBem:
DeutschBem:
DeutschDesc: Winkelverschraubung
InternBDB: 223-12365-2
InternKon: HL-A07.007BL57 / 18
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 794 083 73 Dipstick 1
EnglischBem:
DeutschBem:
DeutschDesc: Peilstab
InternBDB: 409-70376-1
InternKon: HL-A07.007BL57 / 19
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 769 879 73 2/2-Directional solenoid valve 1
EnglischBem:
DeutschBem:
DeutschDesc: 2/2-Wege-Magnetventil
InternBDB: 235-13185-1
InternKon: HL-A07.007BL57 / 20
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 876 73 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: Stecker
InternBDB: 236-13869-1
InternKon: HL-A07.007BL57 / 21
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 770 401 73 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: 223-14187-6
InternKon: HL-A07.007BL57 / 22
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 764 658 73 Filter 1
EnglischBem:
DeutschBem:
DeutschDesc: Belьftungsfilter
InternBDB: BF8-R 1/4 235-13029-8
InternKon: HL-A07.007BL57 / 23
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 768 508 73 Elbow union 2
EnglischBem:
DeutschBem:
DeutschDesc: Winkelverschraubung
InternBDB: SWVE 12-L G 3/8 223-13669-3
InternKon: HL-A07.007BL57 / 24
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 576 472 40 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: GR 15/12-L 223-12542-8
InternKon: HL-A07.007BL57 / 25
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 794 528 73 Level indication assy. analog 1
EnglischBem:
DeutschBem:
DeutschDesc: Fьllstandsanzeige kpl. Analog
InternBDB: Linco 529-36999-8.0
InternKon: HL-A07.007BL57 / 26
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 371 259 99 Nut 1
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: AS 12 M 12 /223-12373-2
InternKon: HL-A07.007BL57 / 27
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 371 241 99 Olive 1
EnglischBem:
DeutschBem:
DeutschDesc: Schneidring
InternBDB: D 12-US 223-12296-1
InternKon: HL-A07.007BL57 / 28
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 769 875 73 2/2-Directional solenoid valve 1
EnglischBem:
DeutschBem:
DeutschDesc: 2/2-Wege-Magnetventil
InternBDB: 235-13181-8
InternKon: HL-A07.007BL57 / 29
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 698 301 73 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: GE 10-L G 1/4 223-12272-9
InternKon: HL-A07.007BL57 / 30
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 794 330 73 Junction box assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Klemmenkasten kpl.
InternBDB: E 631
InternKon: HL-A07.007BL57 / 31
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 215 219 99 Pipe Ш 20 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Rohrleitung Ш 20
InternBDB: 105-35134-1
InternKon: HL-A07.007BL57 / 32
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 215 424 99 Pipe Ш 12 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Rohrleitung Ш 12
InternBDB: 105-35134-3
InternKon: HL-A07.007BL57 / 33
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Pipe clamp 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohrschelle
InternBDB: 112PP 226-13098-8
InternKon: HL-A07.007BL57 / 34
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 429 40 Screw 2
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M10x20/912 200-12523-2
InternKon: HL-A07.007BL57 / 35
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 132 99 Screw 1
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M6x25 /912 201-12018-7
InternKon: HL-A07.007BL57 / 36
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 318 603 99 Screw 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M6x16 /912 200-13022-4
InternKon: HL-A07.007BL57 / 37
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 696 293 73 Seal 1900mm A/R
EnglischBem:
DeutschBem:
DeutschDesc: Dichtung 1900mm
InternBDB: Moosgummi 25x5 116-35196-2
InternKon: HL-A07.007BL57 / 39
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 405 99 Washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: 6,4 209-13011-5
InternKon: HL-A07.007BL57 / 40
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 320 637 99 Screw 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: AM 5X 12C 201-12040-2
InternKon: HL-A07.007BL57 / 41
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 698 316 73 Filter element 1
EnglischBem:
DeutschBem:
DeutschDesc: Filterelement
InternBDB: Linco 69524
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 794 353 73 Sleeve 1
EnglischBem:
DeutschBem:
DeutschDesc: Muffe
InternBDB: 304-16058-1 G 3/4x45
InternKon: 529-36999-8.0 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 794 338 73 Seal ring 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtring
InternBDB: 35x25x2 934 035-E
InternKon: 529-36999-8.0 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 697 447 73 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: 222-12047-8 G 3/4xG 1/2
InternKon: 529-36999-8.0 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 794 521 73 Cable to fig.-no. 41 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabel kpl. zu Bild-Nr. 41
InternBDB: 113-35258-4
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
