Содержание Excavators Mining Komatsu PC5500-6 S/N 15057(g15057)

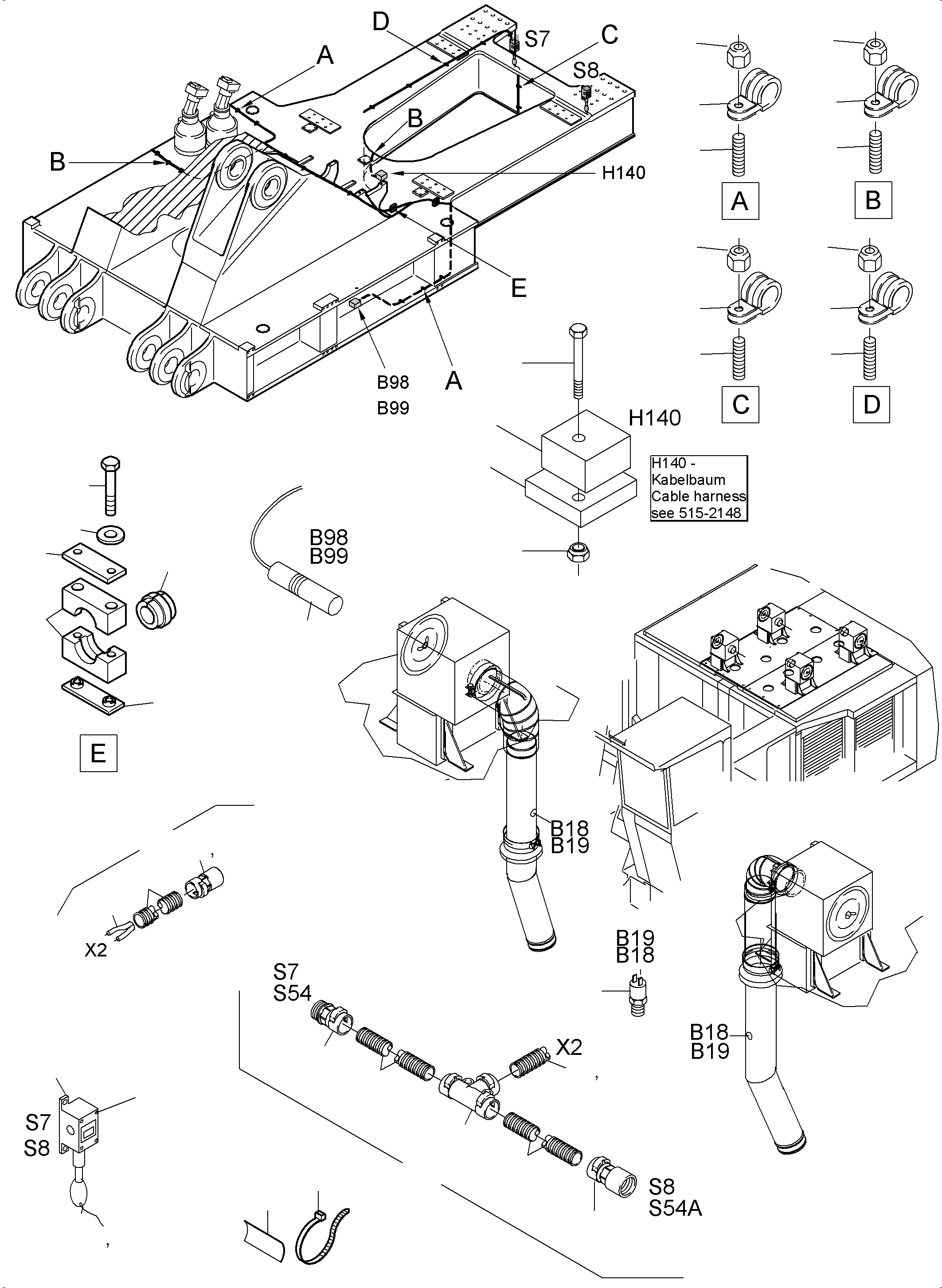

Elect. Parts - Motor, Movem. Signal and Sprocket Sensor(515-2152h : 515-2152h)
Номер на схеме Каталожный номер Название Количество Детали
? 923 171 40 Harness - sensor - sprocket 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum - Sensoren - Zahnkranz
InternBDB:
InternKon: 923 160 40 / 15
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 896 746 40 Alarm transmitter 1
EnglischBem:
DeutschBem:
DeutschDesc: Alarmhorn
InternBDB: Ecco 787
InternKon: 923 567 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 951 40 Switch 2
EnglischBem:
DeutschBem:
DeutschDesc: Nдherungsschalter
InternBDB: Ballauf BES 516-327-AO-C-PU-05
InternKon: 923 568 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 006 302 98 Clamp 15/15 3
EnglischBem:
DeutschBem:
DeutschDesc: Schelle 15/15
InternBDB: RSGU 1100 15/15
InternKon: 910 797 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 006 301 98 Clamp 12/15 7
EnglischBem:
DeutschBem:
DeutschDesc: Schelle 12/15
InternBDB: RSGU 1100 12/15
InternKon: 910 019 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 210 98 Thread pin 10
EnglischBem:
DeutschBem:
DeutschDesc: Gewindebolzen
InternBDB: PM 6x20 /32500
InternKon: 910 019 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 025 98 Nut 10
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 6 /985
InternKon: 910 019 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 585 99 Screw 2
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M10x100 /931
InternKon: 923 567 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 037 98 Nut 2
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 10 /985
InternKon: 923 567 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 910 713 40 Plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Blech
InternBDB:
InternKon: 923 567 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 006 306 98 Clamp 30/25 4
EnglischBem:
DeutschBem:
DeutschDesc: Schelle 30/25
InternBDB: RSGU 1100 30/25
InternKon: 910 021 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 509 875 98 Thread pin 4
EnglischBem:
DeutschBem:
DeutschDesc: Gewindebolzen
InternBDB: PM 8x25 /32500
InternKon: 910 021 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 599 99 Nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 8 /985
InternKon: 910 021 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 649 40 Cable protection hose DN 10 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauchleitung DN 10
InternBDB: PMA PCLT-10 B
InternKon: 923 171 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 256 514 40 Name plate 4
EnglischBem:
DeutschBem:
DeutschDesc: Kennzeichenschild
InternBDB: BS5 55476
InternKon: 923 171 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 056 292 40 Cable strap 4
EnglischBem:
DeutschBem:
DeutschDesc: Kabelband
InternBDB: TY 23 M
InternKon: 923 171 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 213 40 Cable 1,0 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 1,0
InternBDB:
InternKon: 923 171 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 055 130 40 Tab 2
EnglischBem:
DeutschBem:
DeutschDesc: Flachstecker 0,5-1,5
InternBDB:
InternKon: 923 171 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 056 070 40 Cable sleeve 1,0-1,5 10
EnglischBem:
DeutschBem:
DeutschDesc: Kabelhьlse 1,0-1,5
InternBDB:
InternKon: 923 171 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 476 40 Cable union DN 10 2
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung DN 10
InternBDB: PMA BVNV-M120
InternKon: 923 171 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 923 544 40 Harness - warning system assy. (option) 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum - Fahrerwarnanlage (Option)
InternBDB:
InternKon: 923 545 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 923 547 40 Harness - motor switch off from floor (option) 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum - Motorabschaltung von unten (Option)
InternBDB:
InternKon: 923 545 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 628 40 T-Distributor DN 10 1
EnglischBem:
DeutschBem:
DeutschDesc: T-Verteiler DN 10
InternBDB: BFTL 10 10 10 TTT
InternKon: 923 547 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 621 40 Cable union DN 10 2
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung DN 10
InternBDB: PMA BVNV-P090T
InternKon: 923 547 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 255 680 40 Pull switch 2
EnglischBem:
DeutschBem:
DeutschDesc: Zugschalter
InternBDB: ES 61 WZ 10 E /1S
InternKon: 944 076 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 098 955 40 Ring 4
EnglischBem:
DeutschBem:
DeutschDesc: Ring
InternBDB:
InternKon: 944 076 40 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 472 688 99 Chain A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kette
InternBDB: 2 /05686
InternKon: 944 076 40 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 931 181 40 Plate 2
EnglischBem:
DeutschBem:
DeutschDesc: Blech
InternBDB:
InternKon: 944 076 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 320 974 99 Bolt 2
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M4x10 /84
InternKon: 944 076 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 320 975 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M4x16 /84
InternKon: 944 076 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 459 99 Washer 6
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: A 4,3 /DIN 00125
InternKon: 944 076 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443451210 Clip 14
EnglischBem:
DeutschBem:
DeutschDesc: Clip
InternBDB: 77 /KES04434
InternKon: 944 076 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 854 40 Thread pin 14
EnglischBem:
DeutschBem:
DeutschDesc: Gewindebolzen
InternBDB: PM 10x25 Typ MR
InternKon: 944 076 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 037 98 Nut 14
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M10 /985
InternKon: 944 076 40 / 9
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 498 40 Maintenance switch 4
EnglischBem:
DeutschBem:
DeutschDesc: Wartungsschalter
InternBDB: Mann u. Hummel 3906070852
InternKon: 916 649 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 643 968 40 Cable strap 2
EnglischBem:
DeutschBem:
DeutschDesc: Kabelband
InternBDB: AVT 500x12,6 schwarz
InternKon: 916 649 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 500 399 98 Weld on plate 1
EnglischBem:
DeutschBem:
DeutschDesc: AnschweiЯplatte
InternBDB: S-AP-A-5 /DIN 03015
InternKon: 923 568 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 509 064 98 Clamp set 1
EnglischBem:
DeutschBem:
DeutschDesc: Klemmpaar
InternBDB: S-5-E /DIN 03015
InternKon: 923 568 40 / 9
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 500 398 98 Cover plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Deckplatte
InternBDB: S-DP-A-5 /DIN 03015
InternKon: 923 568 40 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 641 99 Bolt 2
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M16X130 /DIN 00931
InternKon: 923 568 40 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 343 008 99 Washer 2
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: 17 /DIN 00093
InternKon: 923 568 40 / 12
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 505 212 98 Grommet 1
EnglischBem:
DeutschBem:
DeutschDesc: Gummieinsatz
InternBDB: S-5-68 /DIN 03015
InternKon: 923 568 40 / 13
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / PC5500-6 S/N 15057(g15057) / Elect. Parts - Motor, Movem. Signal and Sprocket Sensor(515-2152h : 515-2152h)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
