Содержание Excavators Mining Komatsu PC5500-6 S/N 15057(g15057)

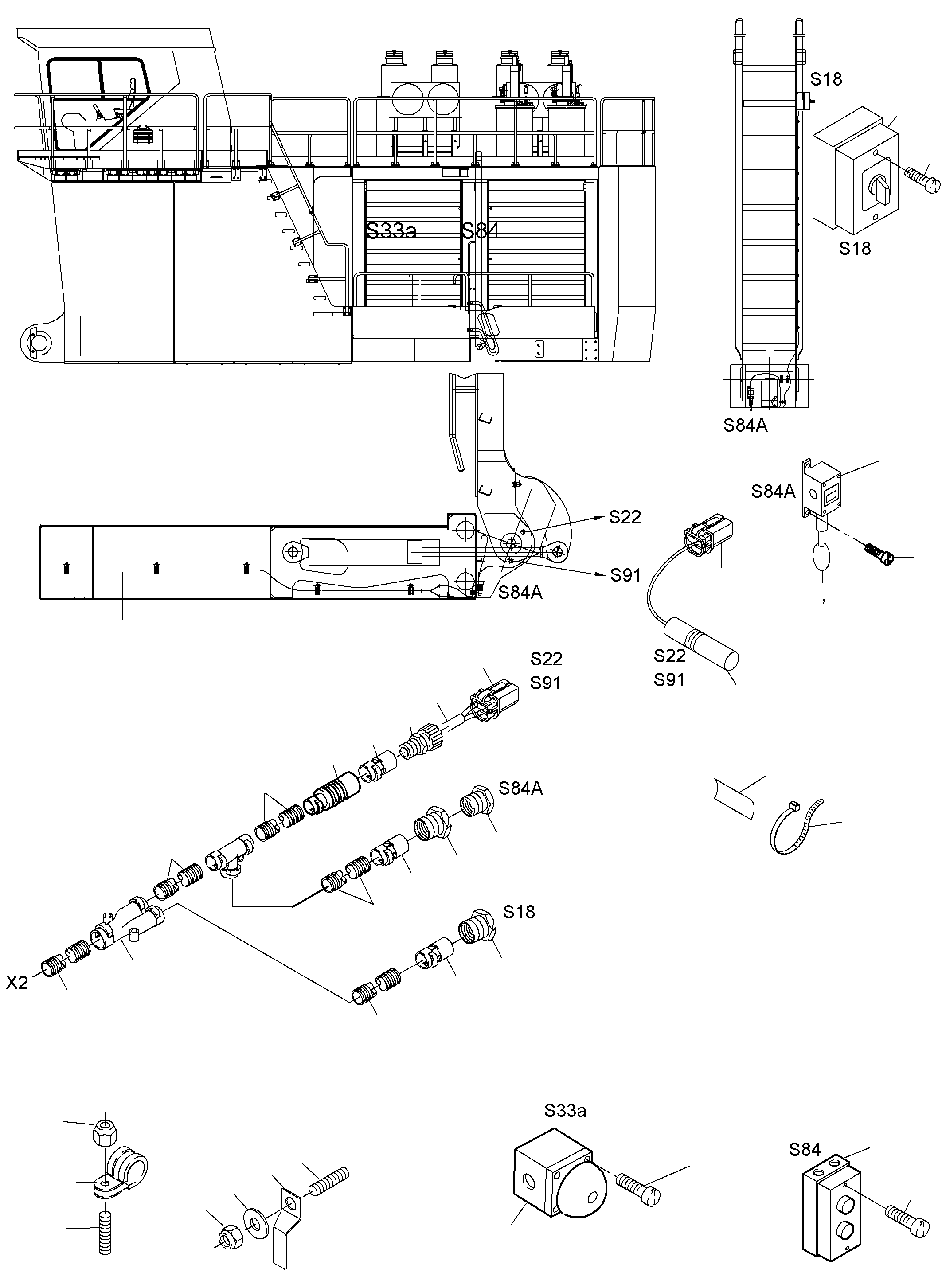

Electric Parts - Ladder(515-2143g : 515-2143g)
Номер на схеме Каталожный номер Название Количество Детали
? 635 143 40 Emergency switch-off 1
EnglischBem:
DeutschBem:
DeutschDesc: Notausschalter
InternBDB: Klцckner-Mцller FAK-R/V/KC11A/I
InternKon: 916 647 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 665 40 Double press button 1
EnglischBem:
DeutschBem:
DeutschDesc: Drucktaster 2-fach
InternBDB: Kцckner-Mцller M22-I2-M1 216529
InternKon: 916 647 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 915 252 40 Switch assy. 2
EnglischBem:
DeutschBem:
DeutschDesc: Nдherungsschalter kpl.
InternBDB:
InternKon: 923 569 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 461 809 40 Switch 2
EnglischBem:
DeutschBem:
DeutschDesc: Nдherungsschalter
InternBDB: IG 5246 IGB 3005 IFM
InternKon: 915 252 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 891 040 40 Plug with bushings assy. 2
EnglischBem:
DeutschBem:
DeutschDesc: Stecker mit Buchsen kpl.
InternBDB:
InternKon: 915 252 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 635 043 40 Name plate 4
EnglischBem:
DeutschBem:
DeutschDesc: Kennzeichenschild
InternBDB: BS 5 55476
InternKon: 915 252 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 056 292 40 Cable strap 4
EnglischBem:
DeutschBem:
DeutschDesc: Kabelband
InternBDB: TY 23 M
InternKon: 915 252 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 923 172 40 Harness - ladder 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum - Leiter
InternBDB:
InternKon: 923 170 40 / 17
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 923 168 40 Harness - ladder, cold weather 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum - Leiter, Tieftemperatur
InternBDB:
InternKon: 923 170 40 / 17
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 626 40 Distributor D 17/12 1
EnglischBem:
DeutschBem:
DeutschDesc: Hosenverteiler D 17/12
InternBDB: BVYR-17 12 12 GTT
InternKon: 923 172 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 891 040 40 Plug with pins assy. 2
EnglischBem:
DeutschBem:
DeutschDesc: Stecker mit Stiften kpl.
InternBDB:
InternKon: 923 172 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 651 40 Protecting hose DN 17 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauch DN 17
InternBDB: VCSG-17 B
InternKon: 923 172 40 / 9
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 693 40 Fitting M20/NW17 1
EnglischBem:
DeutschBem:
DeutschDesc: AnschluЯarmatur M20/NW17
InternBDB: PMA BVIR-M207
InternKon: 923 172 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 708 40 Cable union PG 13,5 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung PG 13,5
InternBDB: Pflitsch 052 YNPM 6x2,5
InternKon: 923 172 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 623 40 Cable union NW 12 2
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung NW 12
InternBDB: PMA BVNV-M202
InternKon: 923 172 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 650 40 Protecting hose DN 12 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauch DN 12
InternBDB: VCST-12 B
InternKon: 923 172 40 / 16
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 214 40 Cable 2,5 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 2,5
InternBDB:
InternKon: 923 172 40 / 13
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 213 40 Cable 1,0 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 1,0
InternBDB:
InternKon: 923 172 40 / 14
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 326 98 Reducing M16x1,5 - M12x1,5 2
EnglischBem:
DeutschBem:
DeutschDesc: Reduzierung M16x1,5 - M12x1,5
InternBDB: DINEN 50262
InternKon: 923 172 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 327 98 Reducing M20x1,5 - M16x1,5 1
EnglischBem:
DeutschBem:
DeutschDesc: Reduzierung M20x1,5 - M16x1,5
InternBDB: DINEN 50262
InternKon: 923 172 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 056 070 40 Cable sleeve 11
EnglischBem:
DeutschBem:
DeutschDesc: Kabelhьlse 1,0-1,5
InternBDB:
InternKon: 923 172 40 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 003 670 79 Clip 2
EnglischBem:
DeutschBem:
DeutschDesc: Clip
InternBDB:
InternKon: 903 399 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 210 98 Thread pin 28
EnglischBem:
DeutschBem:
DeutschDesc: Gewindebolzen
InternBDB: PM 6x20 /32500
InternKon: 903 399 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 025 98 Nut 28
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 6 /985
InternKon: 903 399 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 350 762 99 Washer 2
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: 6,6 /440
InternKon: 903 399 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 006 339 98 Clamp 18/15 12
EnglischBem:
DeutschBem:
DeutschDesc: Schelle 18/15
InternBDB: RSGU 1100 18/15
InternKon: 910 798 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 006 303 98 Clamp 22/15 6
EnglischBem:
DeutschBem:
DeutschDesc: Schelle 22/15
InternBDB: RSGU 1100 22/15
InternKon: 910 799 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 006 301 98 Clamp 12/15 8
EnglischBem:
DeutschBem:
DeutschDesc: Schelle 12/15
InternBDB: RSGU 1100 12/15
InternKon: 910 019 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 320 974 99 Screw 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M4x10 /84
InternKon: 923 576 40 / 12
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 321 010 99 Screw 2
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M5x25 /84
InternKon: 916 647 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 551 362 40 Camswitch 1
EnglischBem:
DeutschBem:
DeutschDesc: Nockenschalter
InternBDB: T0-1-8220/I
InternKon: 923 576 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 255 680 40 Pull switch 1
EnglischBem:
DeutschBem:
DeutschDesc: Zugschalter
InternBDB: ES 61WZ 10 E /1S
InternKon: 923 569 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 420 40 T-Distributor 1
EnglischBem:
DeutschBem:
DeutschDesc: T-Verteiler
InternBDB: Bftl-121212TTT
InternKon: 923 172 40 / 15
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 320 977 99 Bolt 3
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M4x25/84
InternKon: 923 569 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 098 955 40 Ring 3
EnglischBem:
DeutschBem:
DeutschDesc: Schlьsselring
InternBDB:
InternKon: 923 569 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 472 688 99 Chain A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kette
InternBDB:
InternKon: 923 569 40 / 9
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 633 40 Pipe adapter NW 17/12 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohradapter NW17/12
InternBDB: BAVR-17G12T
InternKon: 923 172 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
