Содержание Excavators Mining Komatsu PC5500-6 S/N 15058(g15058)

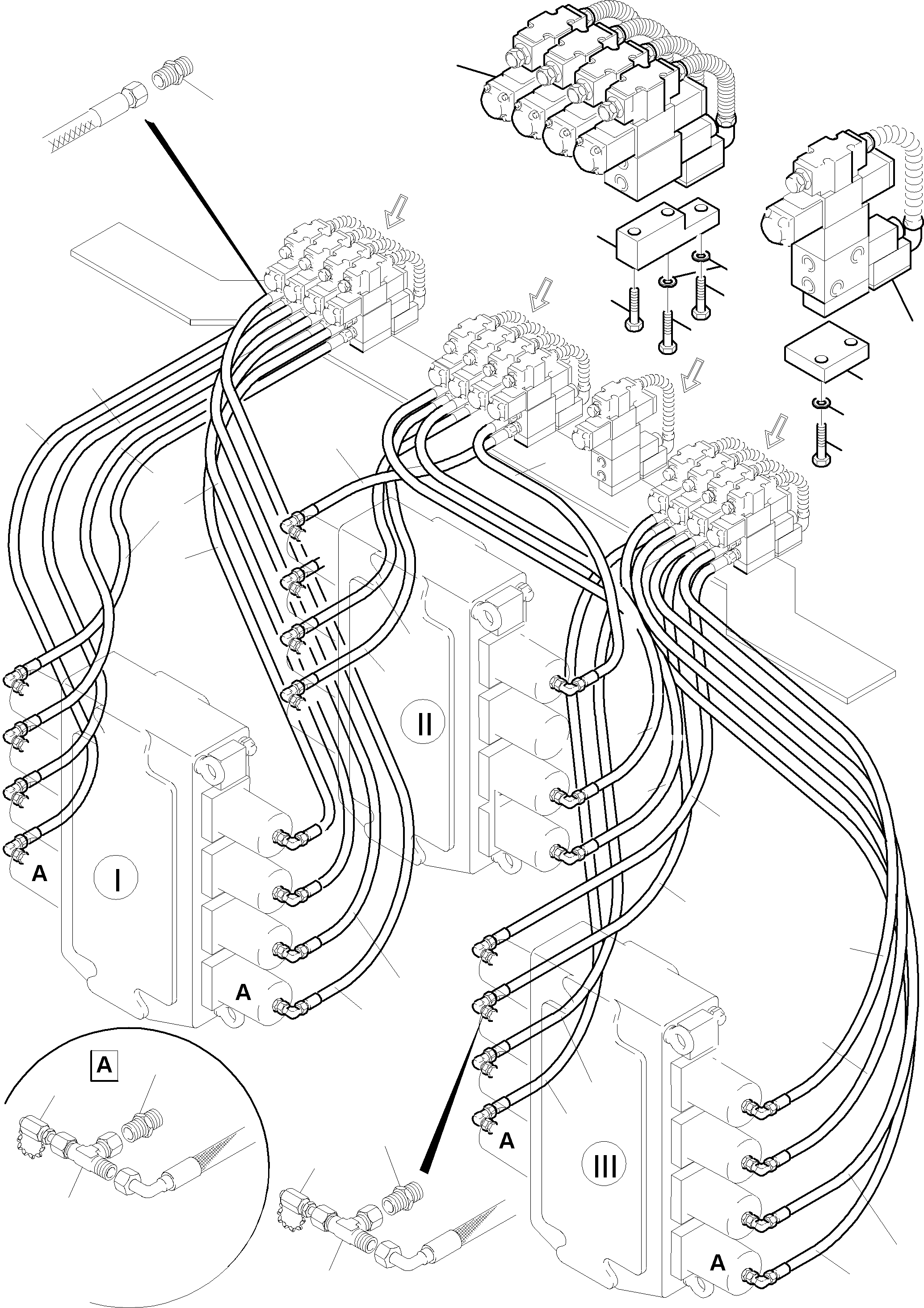

Remote Control Manifold, Mounting(515-1838f : 515-1838f)
Наименование Страница Код страницы
Control plate 991-0683 991-0683
Control plate 991-0683 991-0683

Номер на схеме Каталожный номер Название Количество Детали
? 942 774 40 Strip 6
EnglischBem:
DeutschBem:
DeutschDesc: Leiste
InternBDB:
InternKon: 934 286 40 / 24
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 555 99 Bolt 8
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M8x25 /912
InternKon: 934 286 40 / 25
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 371 459 99 Socket 54
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: L12 E-G 3/8" 7 3901
InternKon: 934 286 40 / 42
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 157 98 Socket 4
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: L12 / 3942
InternKon: 934 286 40 / 43
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 174 98 Socket 22
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: L12 / 3944
InternKon: 934 286 40 / 44
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 184 98 Socket 2
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: L12-G 7 3945
InternKon: 934 286 40 / 45
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 798 40 Union 2
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubungen
InternBDB: TR 12/15/12PL/OMD / Ermeto
InternKon: 934 286 40 / 46
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 643 872 40 Hose, assy DN 10x850 6
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 10x850
InternBDB: DOL 12 DOL12 90
InternKon: 934 286 40 / 53
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 512 498 98 Hose, assy DN 10x2000 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 10x2000
InternBDB: DOL 12 DOL12-90
InternKon: 934 286 40 / 75
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 514 491 98 Hose, assy DN 10x500 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 10x500
InternBDB: DOL 12 DOL12 90
InternKon: 934 286 40 / 55
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 512 334 98 Hose, assy DN 10x1900 3
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 10x1900
InternBDB: DOL 12 DOL12 90
InternKon: 934 286 40 / 56
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 512 331 98 Hose, assy DN 10x1700 4
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 10x1700
InternBDB: DOL 12 DOL12 90
InternKon: 934 286 40 / 57
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 643 874 40 Hose, assy DN 10x1600 3
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 10x1600
InternBDB: DOL 12 DOL12 90
InternKon: 934 286 40 / 58
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 514 225 98 Hose, assy DN 10x1500 3
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 10x1500
InternBDB: DOL 12 DOL12 90
InternKon: 934 286 40 / 59
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 513 103 98 Hose, assy DN 10x1250 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 10x1250
InternBDB: DOL 12 DOL12 90
InternKon: 934 286 40 / 60
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 643 873 40 Hose, assy DN 10x1200 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 10x1200
InternBDB: DOL 12 DOL12 90
InternKon: 934 286 40 / 61
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 512 918 98 Hose, assy DN 10x1800 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 10x1800
InternBDB: DOL 12 DOL12 90
InternKon: 934 286 40 / 76
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 647 878 40 Hose, assy DN 10x990 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 10x990
InternBDB: DOL 12 DOL12 90
InternKon: 934 286 40 / 63
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 556 98 Hose, assy DN 10x900 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 10x900
InternBDB: DOL 12 DOL12 90
InternKon: 934 286 40 / 64
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 407 99 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: L 15 E-M / 3901
InternKon: 913 585 40 / 65
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 158 98 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: L 15 / 3942
InternKon: 913 585 40 / 64
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 512 621 98 Hose, assy DN 12x6600 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 12x6600
InternBDB: DOL 15 DOL15 90
InternKon: 913 585 40 / 39
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 512 389 98 Hose, assy DN 12x9100 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 12x9100
InternBDB: DOL 15 DOL15 90
InternKon: 913 585 40 / 12
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 928 728 40 Strip 1
EnglischBem:
DeutschBem:
DeutschDesc: Leiste
InternBDB:
InternKon: 934 286 40 / 78
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 167 98 Socket 4
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: L12
InternKon: 934 286 40 / 79
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 752 98 Test Socket 22
EnglischBem:
DeutschBem:
DeutschDesc: Minimessverschraubung
InternBDB: 12 L
InternKon: 934 286 40 / 80
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 141 99 Bolt 6
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon: 934 286 40 / 28
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 754 99 Bolt 6
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M8x25 /933
InternKon: 934 286 40 / 92
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 464 99 Washer 14
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: B 8,4 /125
InternKon: 934 286 40 / 93
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / PC5500-6 S/N 15058(g15058) / Remote Control Manifold, Mounting(515-1838f : 515-1838f)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Excavators Mining Komatsu / PC5500-6 S/N 15058(g15058) / Remote Control Manifold, Mounting(515-1838f : 515-1838f)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
