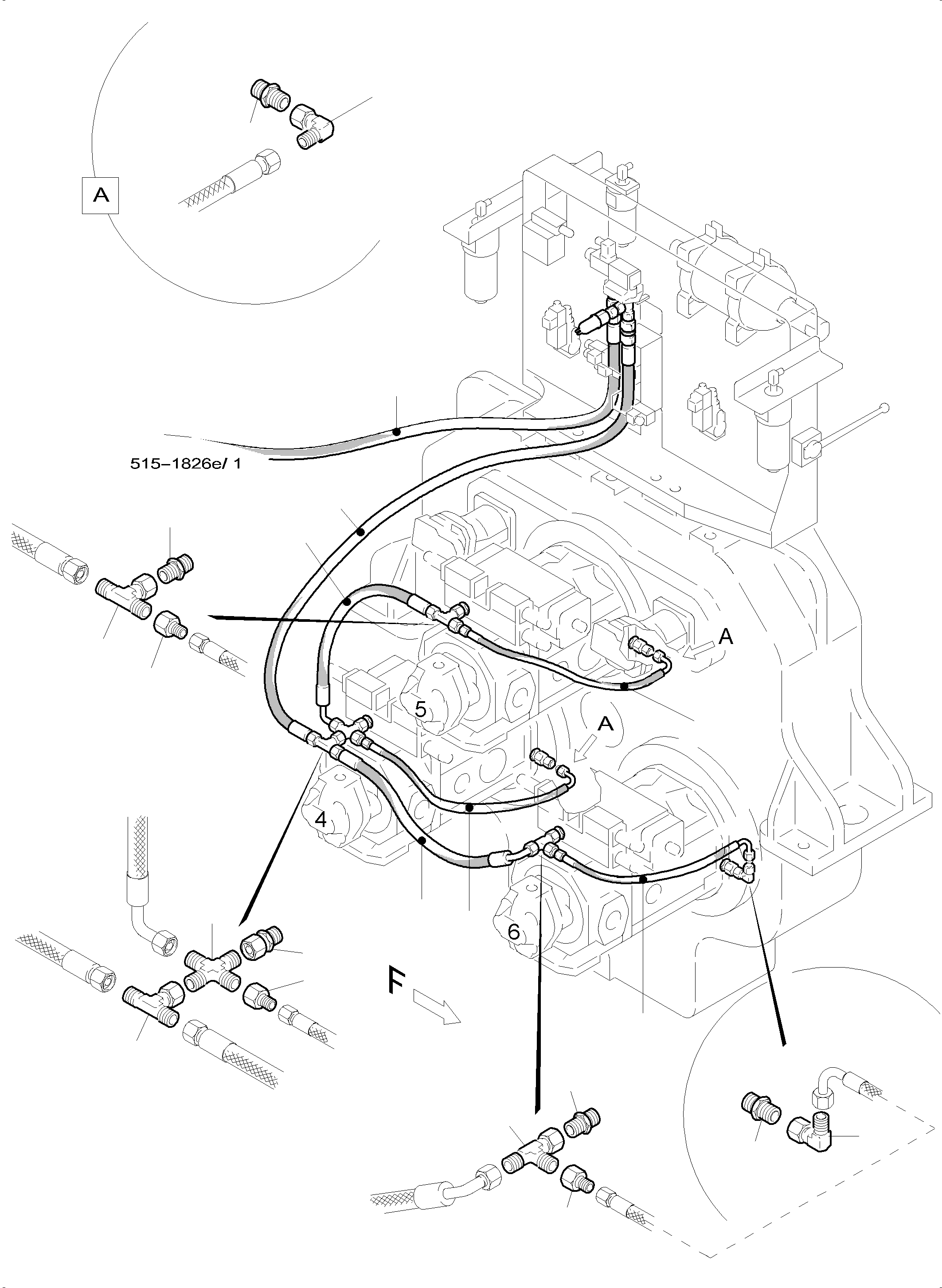

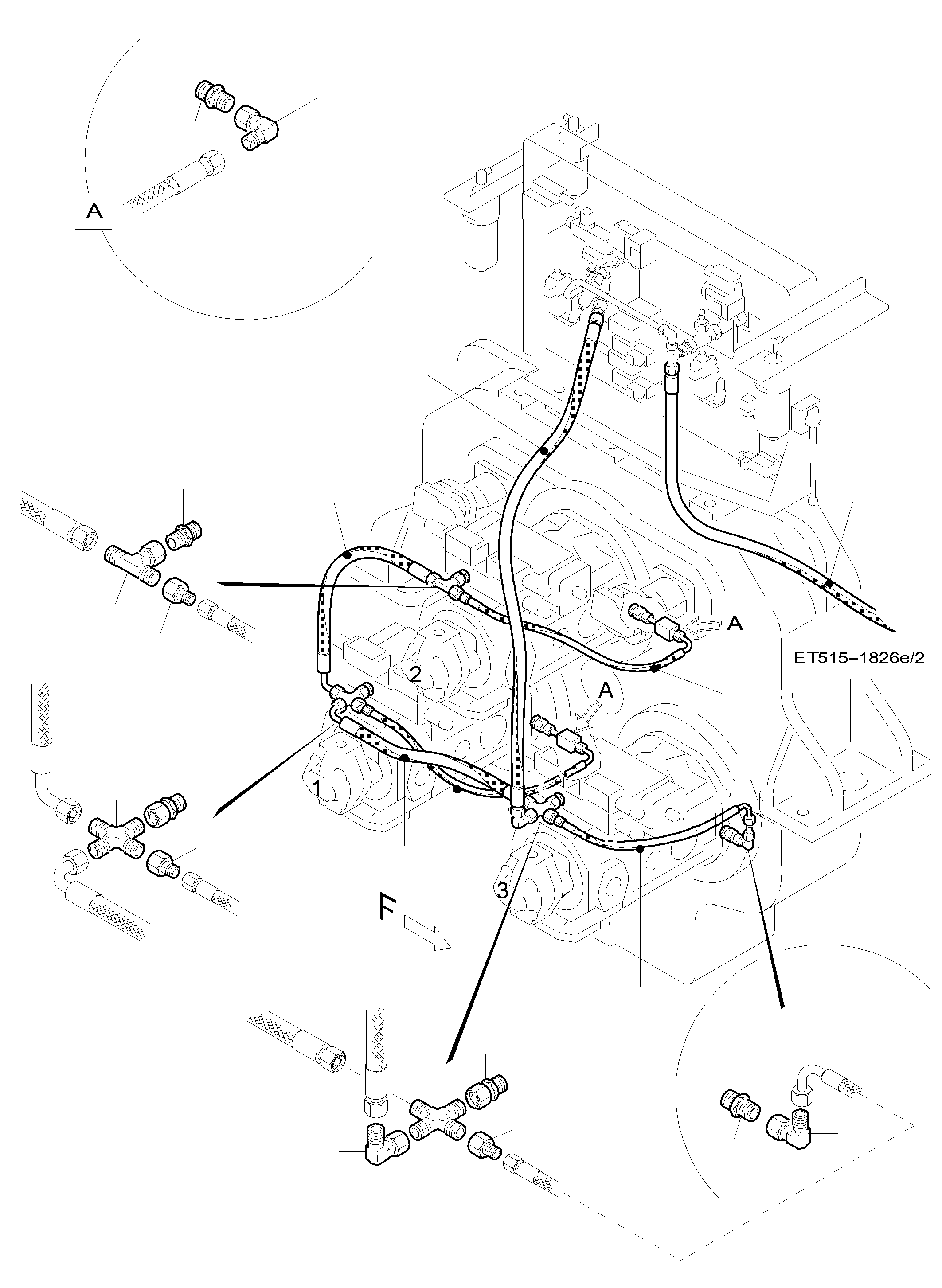

| Номер на схеме | Каталожный номер | Название | Количество | Детали | |||
|---|---|---|---|---|---|---|---|
| ? | 653 512 40 | Hose assy. DN 08 x 770 | 6 | EnglischBem: DeutschBem: DeutschDesc: Schlauchleitung DN 08 x 770 InternBDB: 120 / DOL 10 / DOL 10 - 90 InternKon: 913 528 40 / 17 SerienBem: Zwhead_Deu: Zwhead_Eng: |
|||
| ? | 641 588 40 | Hose assy. DN 16 x 850 | 2 | EnglischBem: DeutschBem: DeutschDesc: Schlauchleitung DN 16 x 850 InternBDB: 120 / DOL 18 / DOL 18 - 90 InternKon: 913 528 40 / 16 SerienBem: Zwhead_Deu: Zwhead_Eng: |
|||
| ? | 653 514 40 | Hose assy. DN 16 x 700 | 2 | EnglischBem: DeutschBem: DeutschDesc: Schlauchleitung DN 16 x 700 InternBDB: 120 / DOL 18 / DOL 18 - 90 InternKon: 913 528 40 / 15 SerienBem: Zwhead_Deu: Zwhead_Eng: |
|||
| ? | 516 823 98 | Hose assy. DN 16 x 1750 | 2 | EnglischBem: DeutschBem: DeutschDesc: Schlauchleitung DN 16 x 1750 InternBDB: 120 / DOL 18 / DOL 18 - 90 InternKon: 913 550 40 / 14 SerienBem: Zwhead_Deu: Zwhead_Eng: |
|||
| ? | 907 211 40 | Orifice 1.7 | 6 | EnglischBem: DeutschBem: DeutschDesc: Blende 1.7 InternBDB: Vershr. GE 10-LM 10x1,5 ED mit Blende 1,7 mm InternKon: 913 550 40 / 29 SerienBem: Zwhead_Deu: Zwhead_Eng: |
|||
| ? | 516 156 98 | Socket | 3 | EnglischBem: DeutschBem: DeutschDesc: Stutzen InternBDB: L 10/ 3942 InternKon: 913 550 40 / 30 SerienBem: Zwhead_Deu: Zwhead_Eng: |
|||
| ? | 516 214 98 | Socket | 3 | EnglischBem: DeutschBem: DeutschDesc: Stutzen InternBDB: L 18-M / 3945 InternKon: 913 550 40 / 20 SerienBem: Zwhead_Deu: Zwhead_Eng: |
|||
| ? | 634 396 40 | Union | 6 | EnglischBem: DeutschBem: DeutschDesc: Verschraubung InternBDB: RED 18/10-PL/OMD/ Ermeto InternKon: 913 550 40 / 26 SerienBem: Zwhead_Deu: Zwhead_Eng: |
|||
| ? | 374 408 99 | Union | 3 | EnglischBem: DeutschBem: DeutschDesc: Verschraubung InternBDB: L-18 / 3901 InternKon: 913 550 40 / 24 SerienBem: Zwhead_Deu: Zwhead_Eng: |
|||
| ? | 516 169 98 | Socket | 4 | EnglischBem: DeutschBem: DeutschDesc: Stutzen InternBDB: L 18 / 3943 InternKon: 913 550 40 / 25 SerienBem: Zwhead_Deu: Zwhead_Eng: |
|||
| ? | 516 613 98 | Union | 3 | EnglischBem: DeutschBem: DeutschDesc: Verschraubung InternBDB: K-L 18 InternKon: 913 550 40 / 21 SerienBem: Zwhead_Deu: Zwhead_Eng: |
|||
| ? | 516 159 98 | Socket | 1 | EnglischBem: DeutschBem: DeutschDesc: Stutzen InternBDB: L 18 / 3942 InternKon: 913 550 40 / 22 SerienBem: Zwhead_Deu: Zwhead_Eng: |
|||
| ? | 510 923 98 | Hose assy. DN 08 x1670 | 1 | EnglischBem: DeutschBem: DeutschDesc: Schlauchleitung DN 08 x1670 InternBDB: 240 / DOL 10 / DOL 10 90 InternKon: 913 550 40 / 23 SerienBem: Zwhead_Deu: Zwhead_Eng: |
