Содержание Excavators Mining Komatsu PC5500-6 S/N 15061(G15061)

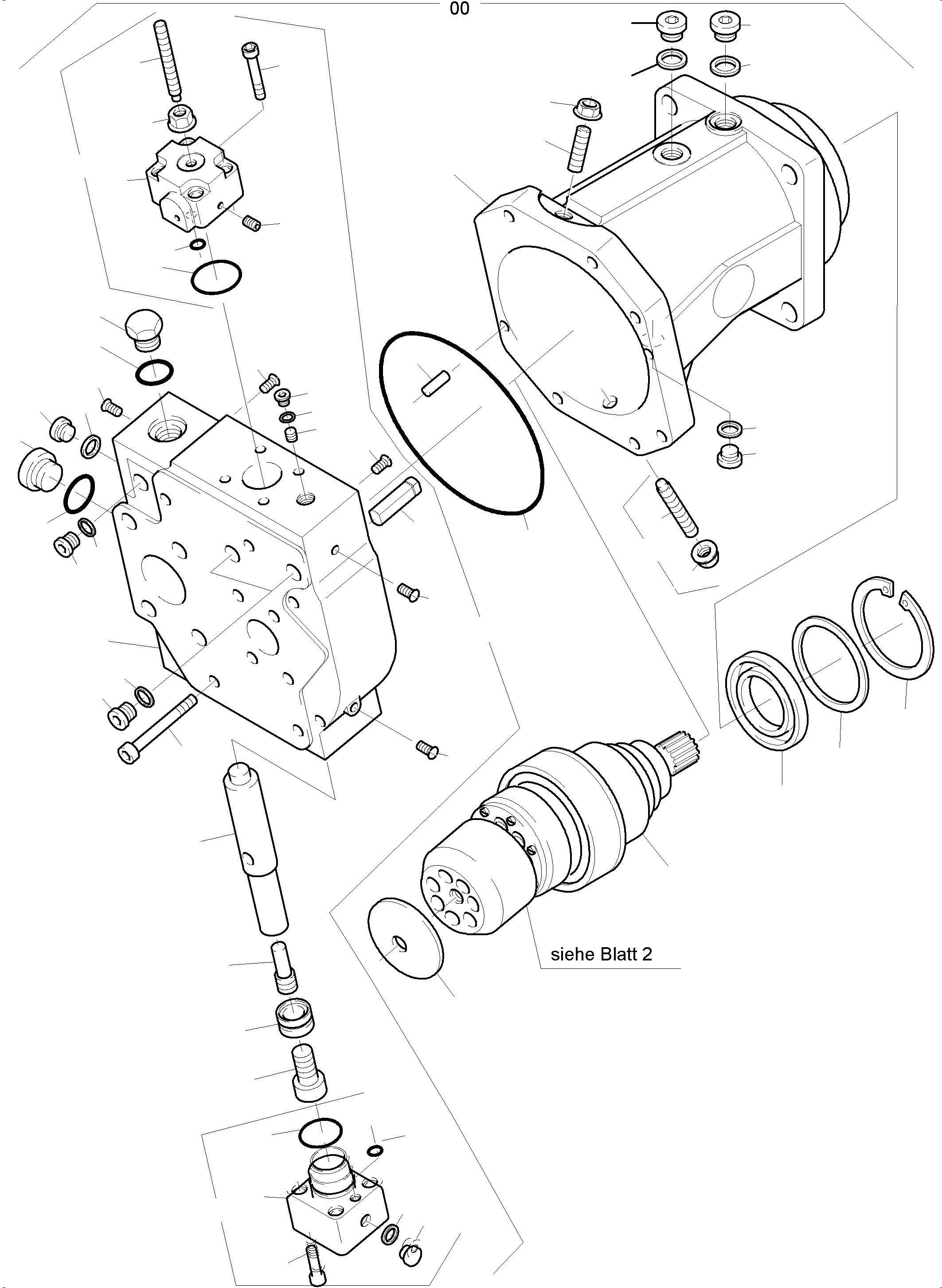

Hydr. pump(991-0165 : 991-0165)
Номер на схеме Каталожный номер Название Количество Детали
? 896 443 40 Variable displacement pump 1
EnglischBem:
DeutschBem:
DeutschDesc: Verstellpumpe
InternBDB: TL /A7 F0 80 /63 RNZB 01 /201 6662 AT-Nr. 710 838 73
InternKon: 890 522 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 794 73 Transmission assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Triebwerk kpl.
InternBDB: 610 131
InternKon: 201 6662 /972 3224 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 795 73 Adjustment assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Verstellung kpl.
InternBDB: 02 01 1868
InternKon: 201 6662 /972 3224 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 796 73 Control lense, clockwise rotation 1
EnglischBem:
DeutschBem:
DeutschDesc: Steuerlinse, rechtslauf
InternBDB: 650 451
InternKon: 201 6662 /972 3224 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 797 73 Housing 1
EnglischBem:
DeutschBem:
DeutschDesc: Gehдuse
InternBDB: 651 260
InternKon: 201 6662 /972 3224 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 270 996 40 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯschraube
InternBDB: 153 815 M18x1,5
InternKon: 201 6662 /972 3224 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 693 227 Seal ring to fig-no. 05 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtring zu Bild-Nr. 05
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 342 661 99 Circlip 1
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsring
InternBDB: 72x2,5 /472
InternKon: 201 6662 /972 3224 / 9
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 757 911 73 Shaft seal 1
EnglischBem:
DeutschBem:
DeutschDesc: Wellendichtring
InternBDB: BAFSL 1 SF 50x72x7 /5,0-FPM 831 178
InternKon: 201 6662 /972 3224 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 341 464 99 Supporting disc 1
EnglischBem:
DeutschBem:
DeutschDesc: Stьtzscheibe
InternBDB: S56x72 /988 087 188
InternKon: 201 6662 /972 3224 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 511 878 98 O-ring 1
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB: 148,82x3,53 156 591
InternKon: 201 6662 /972 3224 / 12
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 270 996 40 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯschraube
InternBDB: M18x1,5
InternKon: 201 6662 /972 3224 / 13
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 693 227 Seal ring to fig-no. 11 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtring zu Bild-Nr. 11
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 512 267 98 Thread pin 2
EnglischBem:
DeutschBem:
DeutschDesc: Gewindestift
InternBDB: M12x35 /913 086 077
InternKon: 201 6662 /972 3224 / 16
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 511 848 98 Thread pin 1
EnglischBem:
DeutschBem:
DeutschDesc: Gewindestift
InternBDB: M12x50 /915 086 120
InternKon: 201 6662 /972 3224 / 17
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 964 767 Flanged nut 2
EnglischBem:
DeutschBem:
DeutschDesc: Bundmutter
InternBDB: 152 459 M 12
InternKon: 201 6662 /972 3224 / 18
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 798 73 Transmission, hydr. part assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Triebwerk, Hydr. Teil kpl.
InternBDB: 610 142
InternKon: 610 131 /970 0448 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 799 73 Drive shaft 1
EnglischBem:
DeutschBem:
DeutschDesc: Triebwelle
InternBDB: 921 496
InternKon: 610 131 /970 0448 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 800 73 Shim ring 1
EnglischBem:
DeutschBem:
DeutschDesc: PaЯscheibe
InternBDB: R909651516 (Ersatz fьr R909651497)
InternKon: 610 131 /970 0448 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 801 73 Supporting disc 2,75mm 1
EnglischBem:
DeutschBem:
DeutschDesc: Stьtzscheibe 2,75mm
InternBDB: R909921490 (Umstellung von R909921488)
InternKon: 610 131 /970 0448 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 796 415 73 Supporting disc 2,80mm 1
EnglischBem:
DeutschBem:
DeutschDesc: Stьtzscheibe 2,80mm
InternBDB: R909921491
InternKon: 610 131 /970 0448 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 796 416 73 Supporting disc 2,85mm 1
EnglischBem:
DeutschBem:
DeutschDesc: Stьtzscheibe 2,85mm
InternBDB: R909921492
InternKon: 610 131 /970 0448 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 796 417 73 Supporting disc 2,90mm 1
EnglischBem:
DeutschBem:
DeutschDesc: Stьtzscheibe 2,90mm
InternBDB: R909921493
InternKon: 610 131 /970 0448 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 796 418 73 Supporting disc 2,95mm 1
EnglischBem:
DeutschBem:
DeutschDesc: Stьtzscheibe 2,95mm
InternBDB: R909921494
InternKon: 610 131 /970 0448 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 796 419 73 Supporting disc 3,00mm 1
EnglischBem:
DeutschBem:
DeutschDesc: Stьtzscheibe 3,00mm
InternBDB: R909921495
InternKon: 610 131 /970 0448 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 342 552 99 Circlip 1
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsring
InternBDB: 55x2,0 /471
InternKon: 610 131 /970 0448 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 753 685 Taper roller bearing 1
EnglischBem:
DeutschBem:
DeutschDesc: Kegelrollenlager
InternBDB: 154 382 T 7 FC 060
InternKon: 610 131 /970 0448 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 802 73 Cylinder 1
EnglischBem:
DeutschBem:
DeutschDesc: Zylinder
InternBDB: 0200 6884
InternKon: 610 142 /970 0453 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 803 73 Trunnion 1
EnglischBem:
DeutschBem:
DeutschDesc: Mittelzapfen
InternBDB: 921 508
InternKon: 610 142 /970 0453 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 804 73 Piston with ring 7
EnglischBem:
DeutschBem:
DeutschDesc: Kolben mit Ring
InternBDB: 443 339 + 2x 831 893
InternKon: 4 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 805 73 Adjusting disc 1
EnglischBem:
DeutschBem:
DeutschDesc: Abstimmscheibe
InternBDB: 921 526
InternKon: 610 142 /970 0453 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 806 73 Compression spring 1
EnglischBem:
DeutschBem:
DeutschDesc: Druckfeder
InternBDB: 921 507
InternKon: 610 142 /970 0453 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 964 750 Withdrawal plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Rьckzugplatte
InternBDB: 062 847
InternKon: 610 142 /970 0453 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 757 409 73 Bolt 14
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: 831 106 M5x16 10.9
InternKon: 610 142 /970 0453 / 12
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 807 73 Cover preassembly 1
EnglischBem:
DeutschBem:
DeutschDesc: Fьhrungsdeckel kpl.
InternBDB: 0200 0046
InternKon: 202 1868 /972 9430 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 808 73 Cover assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Deckel kpl.
InternBDB: 610 916
InternKon: 202 1868 /972 9430 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 785 73 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯschraube
InternBDB: 651 394
InternKon: 202 1868 /972 9430 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 809 73 Cover plate, clockwise rotation 1
EnglischBem:
DeutschBem:
DeutschDesc: AbschluЯplatte, rechtslauf
InternBDB: 651 202
InternKon: 202 1868 /972 9430 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 810 73 Piston 1
EnglischBem:
DeutschBem:
DeutschDesc: Stellkolben
InternBDB: 651 602
InternKon: 202 1868 /972 9430 / 9
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 757 551 73 Piston 1
EnglischBem:
DeutschBem:
DeutschDesc: Kolben
InternBDB: 426 389
InternKon: 202 1868 /972 9430 / 12
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 192 99 Bolt 1
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M12x30 /933
InternKon: 202 1868 /972 9430 / 13
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 805 036 73 Regulation journal 1
EnglischBem:
DeutschBem:
DeutschDesc: Stellzapfen
InternBDB: 425 505
InternKon: 202 1868 /972 9430 / 14
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 811 73 Thread pin 1
EnglischBem:
DeutschBem:
DeutschDesc: Gewindestift
InternBDB: 651 642
InternKon: 202 1868 /972 9430 / 16
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 789 73 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: Stopfen
InternBDB: 651 757
InternKon: 202 1868 /972 9430 / 24
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 313 395 99 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯschraube
InternBDB: M12x1,5 /908 5.8
InternKon: 202 1868 /972 9430 / 27
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 202 970 40 Plug 2
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯschraube
InternBDB: M16x1,5
InternKon: 202 1868 /972 9430 / 32
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 696 126 73 Seal ring to fig-no. 40 2
EnglischBem:
DeutschBem:
DeutschDesc: Dichtring zu BIld-Nr. 40
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 992 655 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯschraube
InternBDB: M8x1
InternKon: 202 1868 /972 9430 / 33
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 767 425 73 Seal ring to fig-no. 42 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtring zu Bild-Nr. 42
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 171 260 40 Plug 2
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯschraube
InternBDB: M12x1,5
InternKon: 202 1868 /972 9430 / 34
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 693 229 Seal ring to fig-no. 44 2
EnglischBem:
DeutschBem:
DeutschDesc: Dichtring zu Bild-Nr. 44
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 318 811 99 Bolt 6
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M12x75 /912
InternKon: 202 1868 /972 9430 / 41
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 812 73 Parallel pin 2
EnglischBem:
DeutschBem:
DeutschDesc: Zylinderstift
InternBDB: B 10x20 152 600
InternKon: 202 1868 /972 9430 / 43
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 765 465 73 Breaking plug 8
EnglischBem:
DeutschBem:
DeutschDesc: AbreiЯstopfen
InternBDB: 831 319
InternKon: 202 1868 /972 9430 / 44
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 313 455 99 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯschraube
InternBDB: M24x1,5 /908
InternKon: 202 1868 /972 9430 / 45
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 511 352 98 O-ring 2
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB: 21,89x2,62 /90
InternKon: 202 1868 /972 9430 / 46
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 790 73 O-ring 1
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB: 9,19x2,62 /90 083 749
InternKon: 202 1868 /972 9430 / 48
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 813 73 Cover 1
EnglischBem:
DeutschBem:
DeutschDesc: Deckel
InternBDB: 0200 0006
InternKon: 020 0046 /973 1894 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 400 98 O-ring 1
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB: 36,09x3,53 084 890
InternKon: 020 0046 /973 1894 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 260 98 O-ring 1
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB: 9,25x1,78 085 709
InternKon: 020 0046 /973 1894 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 157 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M12x35 /912
InternKon: 020 0046 /973 1894 / 12
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 814 73 Cover 1
EnglischBem:
DeutschBem:
DeutschDesc: Deckel
InternBDB: 651 790
InternKon: 610 916 /973 1893 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 421 99 Screw 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M8x35 /912
InternKon: 610 916 /973 1893 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 501 358 98 O-ring 1
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB: 45,69x2,62 083 774
InternKon: 610 916 /973 1893 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 844 98 O-ring 2
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB: 7,65x1,78 086 498
InternKon: 610 916 /973 1893 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 998 603 Flanged nut 1
EnglischBem:
DeutschBem:
DeutschDesc: Bundmutter
InternBDB: M10 152 426
InternKon: 610 916 /973 1893 / 9
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 477 98 Threaded pin 1
EnglischBem:
DeutschBem:
DeutschDesc: Gewindestift
InternBDB: M10x40 /915 086 118
InternKon: 610 916 /973 1893 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 765 466 73 Breaking plug 1
EnglischBem:
DeutschBem:
DeutschDesc: AbreiЯstopfen
InternBDB: M6 831 318
InternKon: 610 916 /973 1893 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 506 464 99 Taper roller bearing 1
EnglischBem:
DeutschBem:
DeutschDesc: Kegelrollenlager
InternBDB: 154 293 33111 /720
InternKon: 610 131 /970 0448 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 766 815 73 Seal kit fig-nos. 06-10,12, 20,41,43,45,50,51,53,54,58,59 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtsatz Bild-Nr. 06-10,12, 20,41,43,45,50,51,53,54,58,59
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / PC5500-6 S/N 15061(G15061) / Hydr. pump(991-0165 : 991-0165)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Excavators Mining Komatsu / PC5500-6 S/N 15061(G15061) / Hydr. pump(991-0165 : 991-0165)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
