Содержание Excavators Mining Komatsu PC5500-6 S/N 15061(G15061)

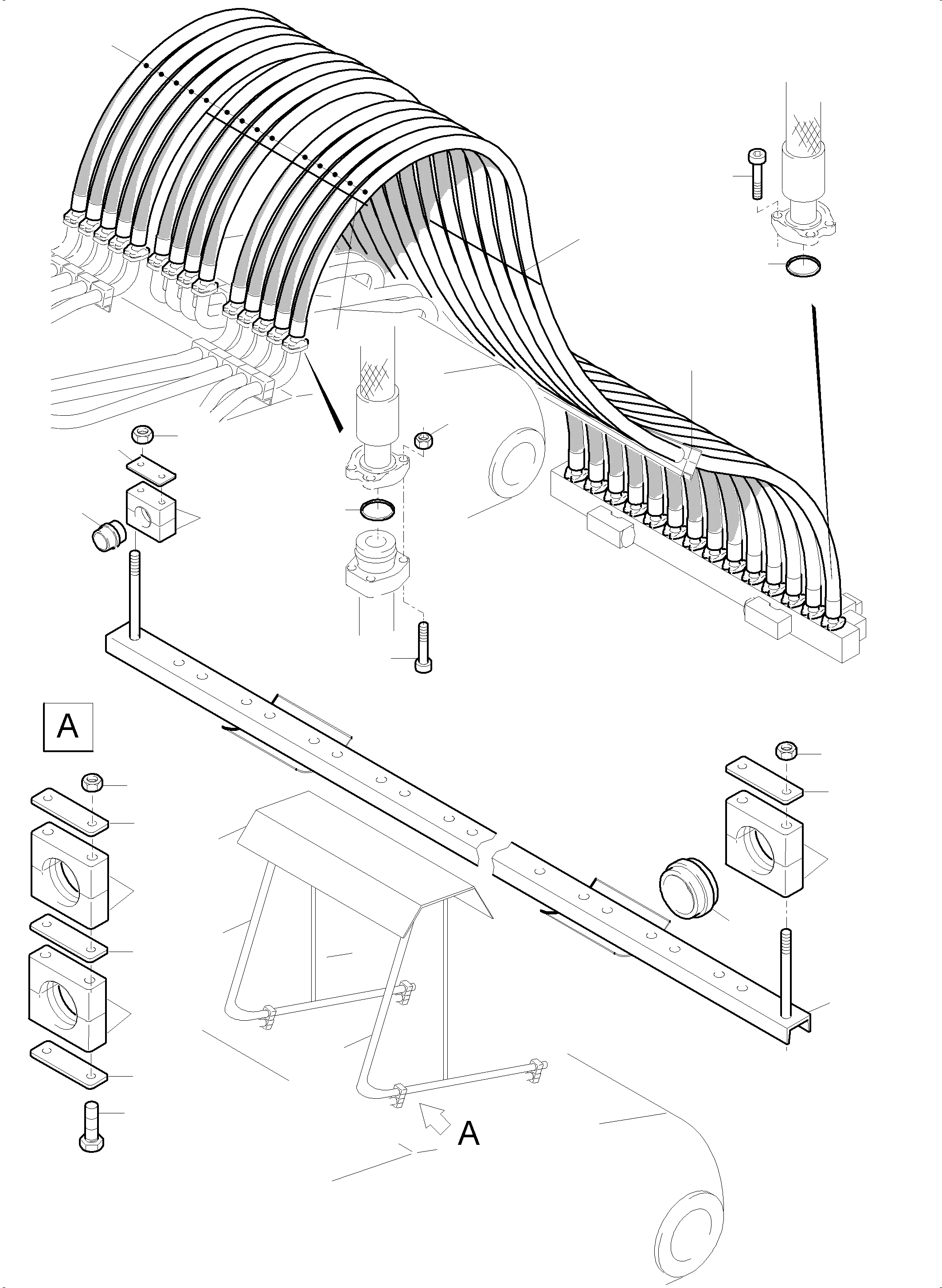

Hoses Assy. - Manifold- Boom Bullclam Equipment(515-1856e : 515-1856e)
Номер на схеме Каталожный номер Название Количество Детали
? 940 337 40 Hose assy.DN 50x4500 14
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 50x4500
InternBDB: 350 FS 2 FS 2
InternKon: 933 961 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 385 243 40 Flange seal 28
EnglischBem:
DeutschBem:
DeutschDesc: Flanschdichtung
InternBDB: 2 NBR 90
InternKon: 933 961 40 / 20
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 305 99 Bolt 88
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M20x60 /912 10.9
InternKon: 933 961 40 / 21
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 313 99 Bolt 88
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M20x120 /912 10.9
InternKon: 932 139 40 / 32
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 509 064 98 Pair of clamps 14
EnglischBem:
DeutschBem:
DeutschDesc: Klemmenpaar
InternBDB: S-5-E
InternKon: 933 962 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 500 398 98 Plate 14
EnglischBem:
DeutschBem:
DeutschDesc: Platte
InternBDB: S-DP-A-5
InternKon: 933 962 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 505 212 98 Insert 14
EnglischBem:
DeutschBem:
DeutschDesc: Einsatz
InternBDB: S-5-72
InternKon: 933 962 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 618 98 Pair of clamps 1
EnglischBem:
DeutschBem:
DeutschDesc: Klemmenpaar
InternBDB: S-3-E
InternKon: 933 962 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 534 004 99 Plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Platte
InternBDB: S-DP-A-3
InternKon: 933 962 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 926 98 Insert 1
EnglischBem:
DeutschBem:
DeutschDesc: Einsatz
InternBDB: S-3-32
InternKon: 933 962 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 601 99 Nut 28
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 16 /985
InternKon: 933 962 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 037 98 Nut 2
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 10 /985 8
InternKon: 933 962 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 913 588 40 Clamp line 1
EnglischBem:
DeutschBem:
DeutschDesc: Schellenleiste
InternBDB:
InternKon: 933 961 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 943 007 40 Clamp line 1
EnglischBem:
DeutschBem:
DeutschDesc: Schellenleiste
InternBDB:
InternKon: 933 961 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 662 98 Nut 40
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon: 933 961 40 / 29
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 936 541 40 Support 1
EnglischBem:
DeutschBem:
DeutschDesc: Stьtze
InternBDB:
InternKon: 936 540 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 936 543 40 Support 1
EnglischBem:
DeutschBem:
DeutschDesc: Stьtze
InternBDB:
InternKon: 936 540 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 936 545 40 Plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Kantblech
InternBDB: 10x316x600
InternKon: 936 540 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 445 98 Pair of clamps 4
EnglischBem:
DeutschBem:
DeutschDesc: Klemmenpaar
InternBDB: S-4-R-65 AL DIN 03015
InternKon: 936 540 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 976 98 Pair of clamps 4
EnglischBem:
DeutschBem:
DeutschDesc: Klemmenpaar
InternBDB: S-4-R-50 AL DIN 03015
InternKon: 936 540 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 534 008 99 Cover plate 4
EnglischBem:
DeutschBem:
DeutschDesc: Deckplatte
InternBDB: S-DP-A-4 W1 DIN 03015
InternKon: 936 540 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 612 99 Bolt 8
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M12X 230 8.8 DIN 00931
InternKon: 936 540 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 786 98 Nut 8
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 12 8 DIN 00985
InternKon: 936 540 40 / 9
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 787 98 Catch 4
EnglischBem:
DeutschBem:
DeutschDesc: Verdrehsicherung
InternBDB: S-4 /3015
InternKon: 936 540 40 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 534 009 99 Weld on plate 4
EnglischBem:
DeutschBem:
DeutschDesc: AnschweiЯplatte
InternBDB: S-AP-A-4 /3015
InternKon: 936 540 40 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / PC5500-6 S/N 15061(G15061) / Hoses Assy. - Manifold- Boom Bullclam Equipment(515-1856e : 515-1856e)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
