Содержание Excavators Mining Komatsu PC5500-6 S/N 15061(G15061)
Return Lines - Manifold, BCE(515-1847h : 515-1847h)
Номер на схеме Каталожный номер Название Количество Детали
? 517 943 98 Hose assy. DN 50x2200 4
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 50x2200
InternBDB: FL 2 /FL 2
InternKon: 933 920 40 / 38
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 703 98 Hose assy. DN 50x2150 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 50x2150
InternBDB: FL 2 /FL 2-90
InternKon: 933 920 40 / 39
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 943 98 Hose assy. DN 50x2200 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 50x2200
InternBDB: FL 2 /FL 2
InternKon: 933 940 40 / 45
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 947 98 Hose assy. DN 40x1900 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40x1900
InternBDB: DOS 25 /DOS 25
InternKon: 933 920 40 / 48
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 414 99 Socket 18
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: S 25 E-M /3901 918 835 40 Pos. 20
InternKon: 933 920 40 / 33
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 385 243 40 Quadring 8
EnglischBem:
DeutschBem:
DeutschDesc: Rechteckring
InternBDB: DKZS 004400N NBR90
InternKon: 933 920 40 / 29
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 006 635 98 Half flange 24
EnglischBem:
DeutschBem:
DeutschDesc: Flanschhдlfte
InternBDB: 50 /210
InternKon: 933 920 40 / 31
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 272 99 Bolt 80
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M12x30 /912 10.9
InternKon: 933 920 40 / 32
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 942 98 Hose assy. DN 20x2150 3
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 20x2150
InternBDB: DOS 25 /DOS 25
InternKon: 933 920 40 / 51
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 949 98 Hose assy. DN 20x2400 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 20x2400
InternBDB: DOS 25 /DOS 25 45
InternKon: 933 920 40 / 52
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 711 98 Hose assy. DN 20x1950 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 20x1950
InternBDB: DOS 25 /DOS 25
InternKon: 933 920 40 / 53
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 950 98 Hose assy. DN 20x2460 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 20x2460
InternBDB: DOS 25 /DOS 25
InternKon: 933 920 40 / 55
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 948 98 Hose assy. DN 40x2300 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40x2300
InternBDB: DOS 38 /DOS 38-90
InternKon: 933 920 40 / 49
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 248 98 Socket 5
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: S 25 /3942
InternKon: 933 920 40 / 34
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 898 129 40 Pulsation shock absorber 1
EnglischBem:
DeutschBem:
DeutschDesc: Pulsationsdдmpfer
InternBDB: Hydac
InternKon: 933 920 40 / 20
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 910 462 40 Extension 3
EnglischBem:
DeutschBem:
DeutschDesc: Zwischenstьck
InternBDB: 100x100
InternKon: 933 920 40 / 37
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 746 98 Union 3
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: SWE-S 38 / 8434
InternKon: 933 920 40 / 36
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 411 99 Socket 9
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: S 38 E-M /3901
InternKon: 933 920 40 / 35
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 753 40 Hose-protection DN 20 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schlauch-Schutz DN 20
InternBDB: Bovikarn 60032
InternKon: 933 920 40 / 58
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 754 40 Hose-protection DN 40 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schlauch-Schutz DN 40
InternBDB: Bovikarn 60050
InternKon: 933 920 40 / 59
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 804 40 Hose-protection DN 50 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schlauch-Schutz DN 50
InternBDB: Bovikarn 60075
InternKon: 933 920 40 / 60
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 970 40 Union 2
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: 25 SM/OMD /65593440
InternKon: 933 920 40 / 57
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 951 98 Hose assy. DN 50x2320 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 50x2320
InternBDB: FL 2 /FL 2
InternKon: 933 940 40 / 44
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 710 98 Hose assy. DN 20x2300 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 20x2300
InternBDB: DOS 25 /DOS 25
InternKon: 933 940 40 / 51
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 950 98 Hose assy. DN 20x2460 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 20x2460
InternBDB: DOS 25 /DOS 25
InternKon: 933 940 40 / 52
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 710 98 Hose assy. DN 20x2300 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 20x2300
InternBDB: DOS 25 /DOS 25
InternKon: 933 940 40 / 53
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 970 40 Union 2
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: 25 SM / OMD
InternKon: 933 940 40 / 46
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

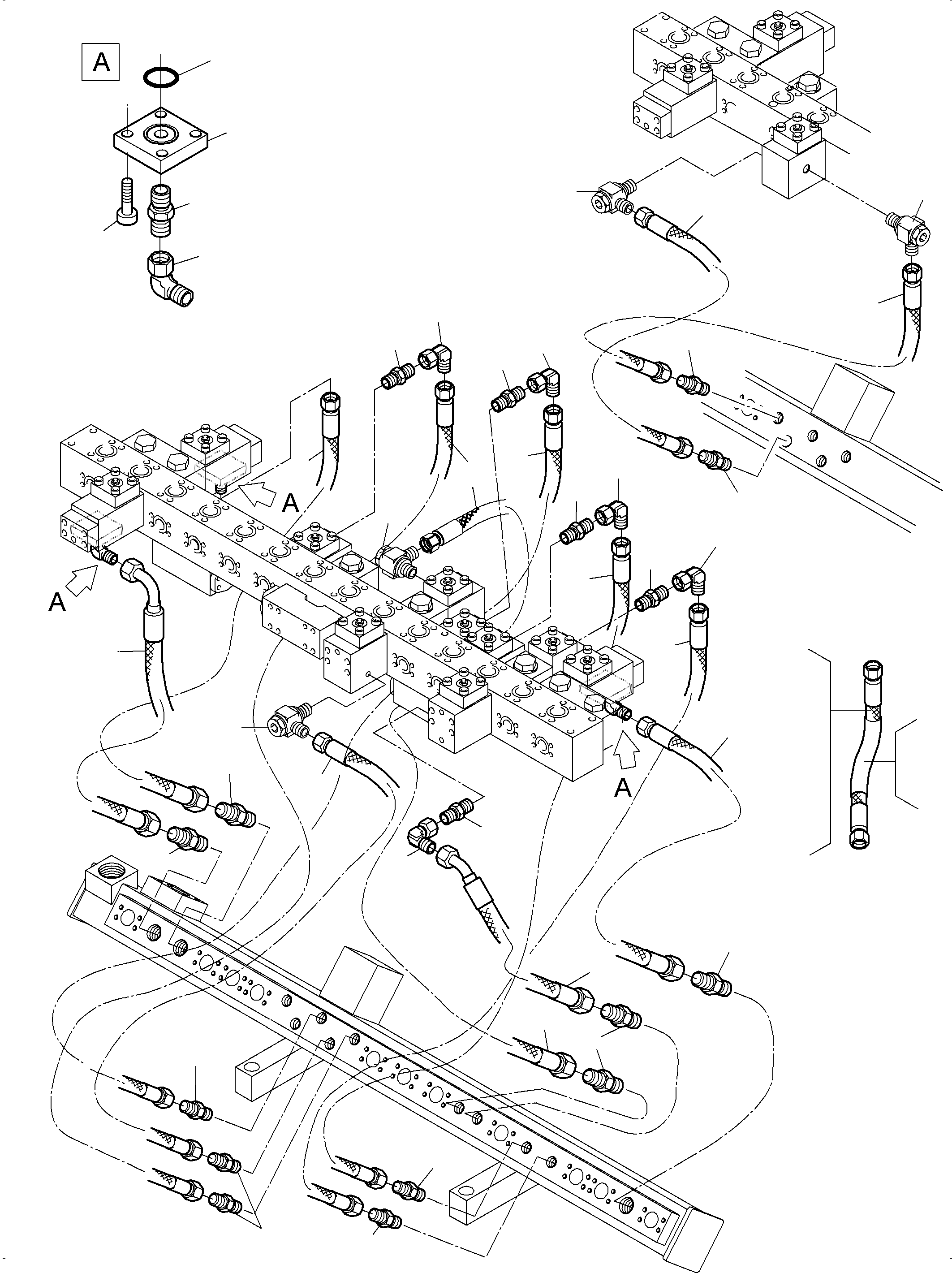

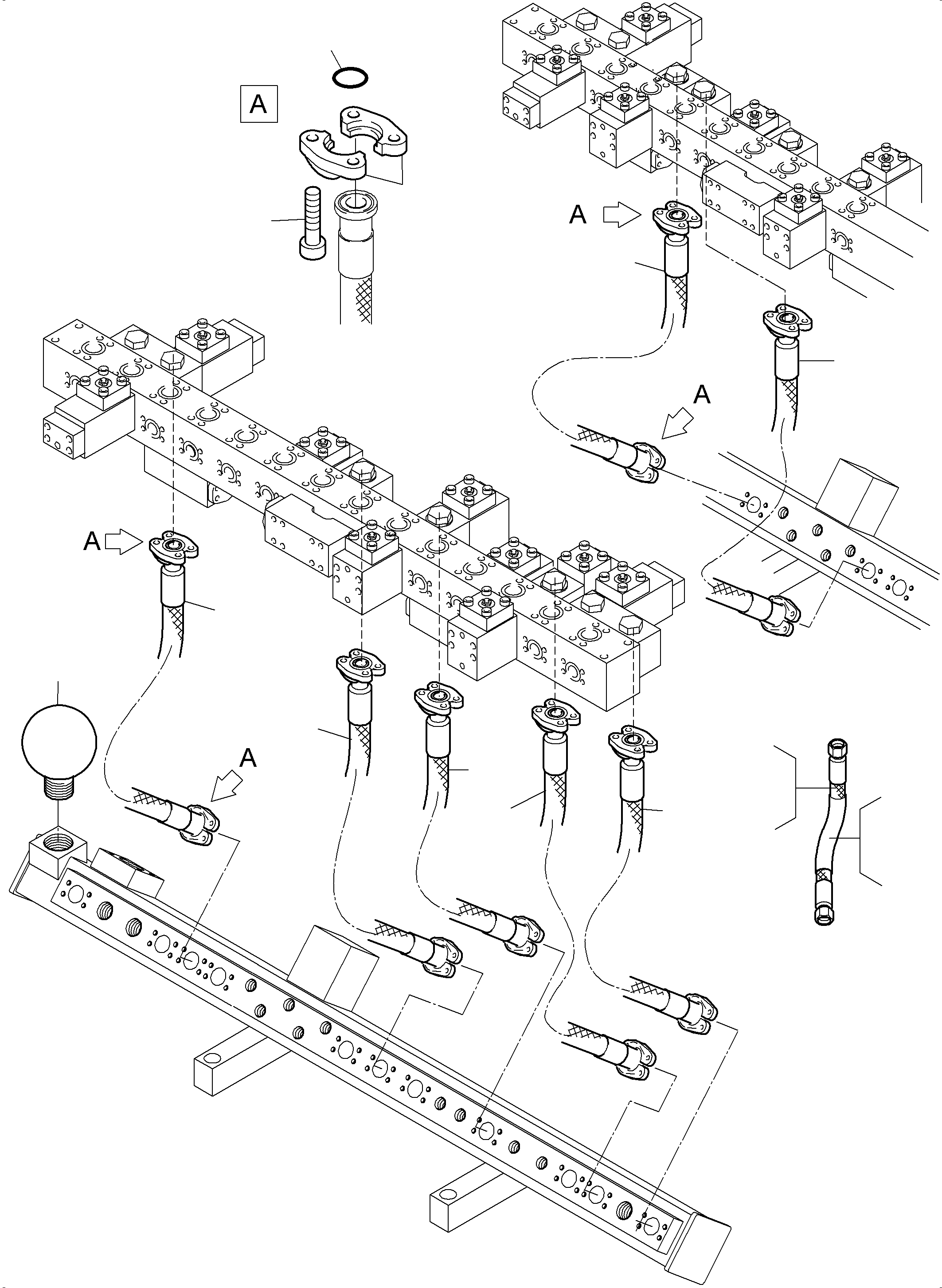

Excavators Mining Komatsu / PC5500-6 S/N 15061(G15061) / Return Lines - Manifold, BCE(515-1847h : 515-1847h)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
