Содержание Excavators Mining Komatsu PC5500-6 S/N 15047(g15047)
Ladder hydraulic(515-1051b : 515-1051b)
Наименование Страница Код страницы
Hydraulic Cylinder 991-0465 991-0465

Номер на схеме Каталожный номер Название Количество Детали
? 912 201 40 Steps 1
EnglischBem:
DeutschBem:
DeutschDesc: Leiter
InternBDB:
InternKon: 912 200 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 912 204 40 Stop 1
EnglischBem:
DeutschBem:
DeutschDesc: Anschlag
InternBDB:
InternKon: 912 200 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 912 224 40 Hydraulic cylinder 1
EnglischBem:
DeutschBem:
DeutschDesc: Hydraulik-Zylinder
InternBDB: Burnside Engineering
InternKon: 912 200 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
991-0465
? 896 535 40 Silent block 4
EnglischBem:
DeutschBem:
DeutschDesc: Rundpuffer
InternBDB:
InternKon: 912 200 40 / 13
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 901 783 40 Plate 2
EnglischBem:
DeutschBem:
DeutschDesc: Blech
InternBDB:
InternKon: 912 200 40 / 16
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 603 98 Nut 2
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M39 /985
InternKon: 912 200 40 / 9
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 600 99 Nut 2
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 12 /985
InternKon: 912 200 40 / 15
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 410 98 Pin 1
EnglischBem:
DeutschBem:
DeutschDesc: Bolzen
InternBDB: 7x95x85 /1434
InternKon: 912 200 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 827 98 Pin 1
EnglischBem:
DeutschBem:
DeutschDesc: Bolzen
InternBDB: 7x75x60 /1434
InternKon: 912 200 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 500 995 98 Washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: Ш 41 / 125
InternKon: 912 200 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 342 125 99 Cotter pin 2
EnglischBem:
DeutschBem:
DeutschDesc: Splint
InternBDB: 8x71 /94
InternKon: 912 200 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 912 203 40 Bearing set assy. fig-nos. 18-21 2
EnglischBem:
DeutschBem:
DeutschDesc: Lagersatz kpl. Bild-Nr. 18-21
InternBDB:
InternKon: 912 200 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 411 98 Dowel screw 1
EnglischBem:
DeutschBem:
DeutschDesc: PaЯschraube
InternBDB: M39x110 /609
InternKon: 912 203 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 903 299 40 Distance sleeve 2
EnglischBem:
DeutschBem:
DeutschDesc: Distanzhьlse
InternBDB:
InternKon: 912 203 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 360 427 99 Roller bearing 1
EnglischBem:
DeutschBem:
DeutschDesc: Rillenkugellager
InternBDB: 6308 C3 /625
InternKon: 912 203 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 412 98 Shaft seal 2
EnglischBem:
DeutschBem:
DeutschDesc: Wellendichtring
InternBDB: 6308 AV /011 203 99
InternKon: 912 203 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 678 98 Hose assy. DN 10x10200 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 10x10200
InternBDB: 240 / DOL12 DOL12/90
InternKon: 913 585 40 / 42
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 407 99 Socket 2
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: S 15 E-M /3901
InternKon: 913 585 40 / 65
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 158 98 Socket 2
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: L 15 / 3942
InternKon: 913 585 40 / 64
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 912 221 40 Silent strip 2
EnglischBem:
DeutschBem:
DeutschDesc: Megi-Schiene
InternBDB:
InternKon: 912 200 40 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 512 545 98 Washer 2
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: A 13 / 140HV
InternKon: 912 200 40 / 14
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 903 289 40 Thread plate 2
EnglischBem:
DeutschBem:
DeutschDesc: Gewindeplatte
InternBDB: 15x130x80
InternKon: 912 200 40 / 17
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 605 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M12x55
InternKon: 912 200 40 / 18
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 744 98 Resilent sleeve 4
EnglischBem:
DeutschBem:
DeutschDesc: Dehnhьlse
InternBDB: 13 / 25x32
InternKon: 912 200 40 / 19
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 507 99 Washer 6
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: A 8,4 / 140HV
InternKon: 912 200 40 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 377 750 99 Bolt 6
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M8x16 / 8.8
InternKon: 912 200 40 / 12
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

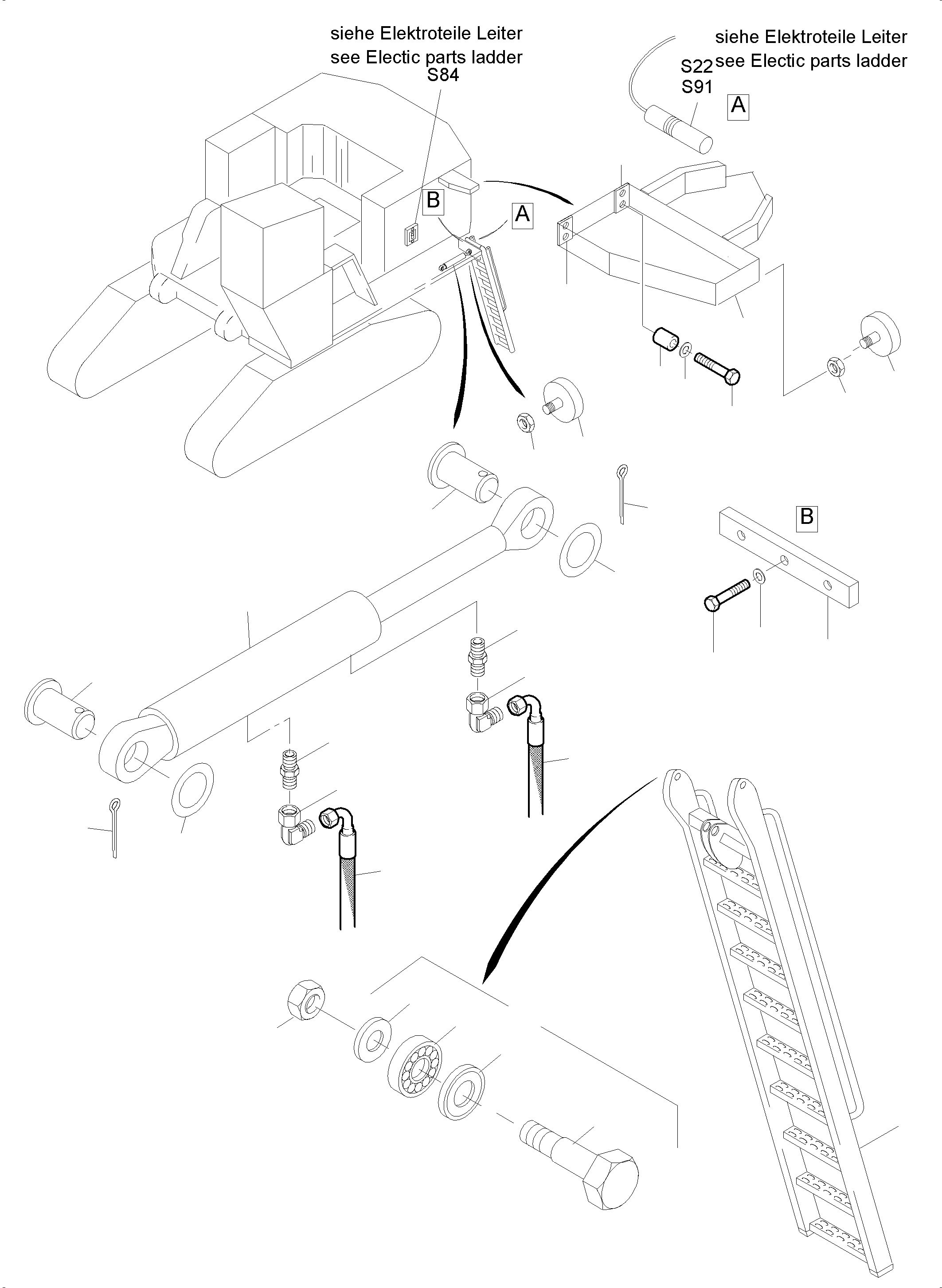

Excavators Mining Komatsu / PC5500-6 S/N 15047(g15047) / Ladder hydraulic(515-1051b : 515-1051b)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
