Содержание Excavators Mining Komatsu PC8000-1E S/N 12036(g12036)
Cable Drum Mounting(612-3190a : 612-3190a)
Наименование Страница Код страницы
Reel Arr. 991-0297 991-0297
Drum Bearing - PinionEnd 991-0301 991-0301
Drum Bearing 991-0302 991-0302
Collector 991-0303 991-0303
Ring Body 991-0304 991-0304
Chain Cover 991-0305 991-0305
Rocker Arm 991-0306 991-0306
Pendulum 991-0307 991-0307
Shock Absorber Mounting 991-0308 991-0308
Drum Sheet Casing 991-0316 991-0316
Guide Tube 991-0317 991-0317

Номер на схеме Каталожный номер Название Количество Детали

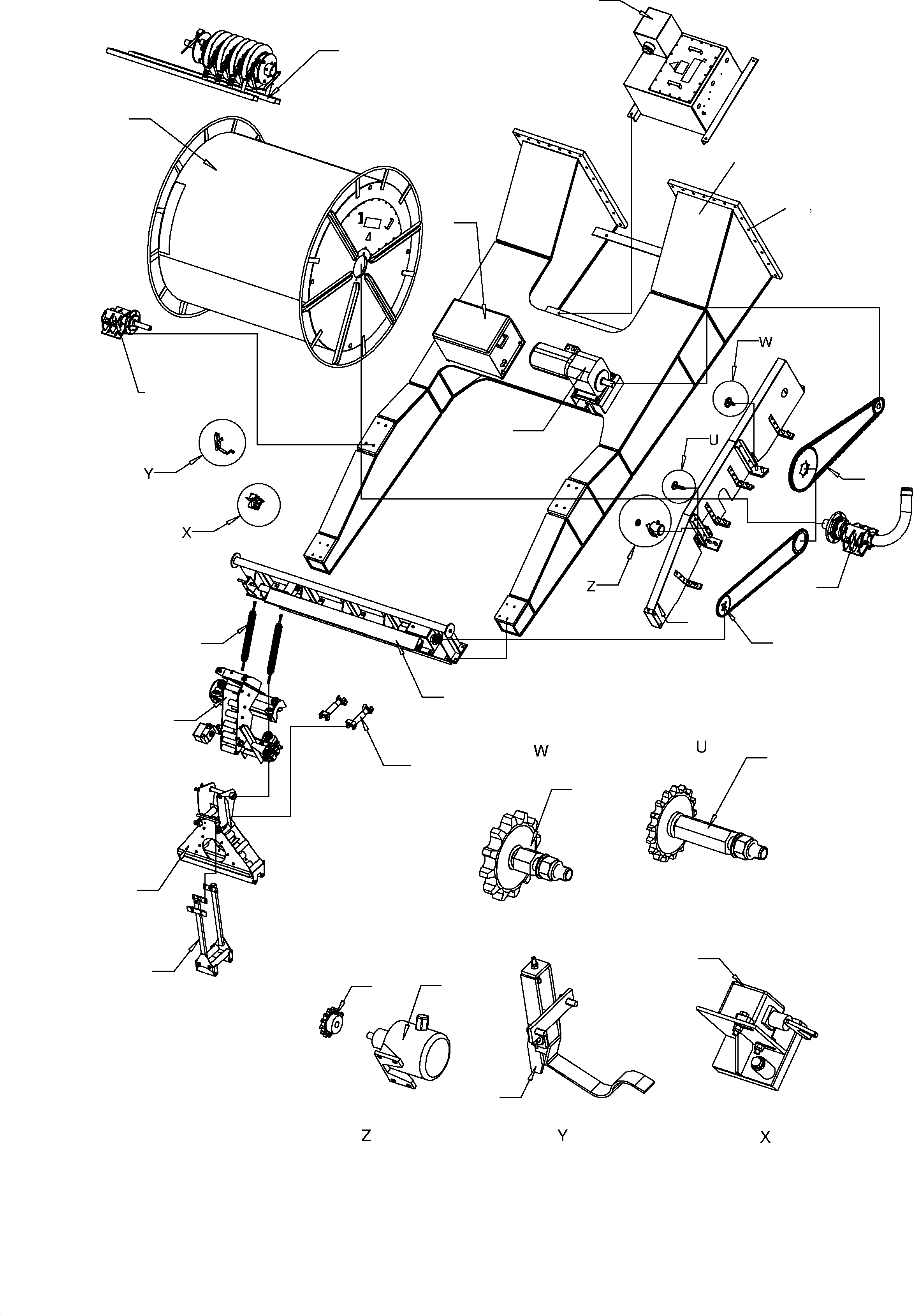

? 901 335 40 Cable drum 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabeltrommel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Junction box see page 991-0315 1
EnglischBem:
DeutschBem:
DeutschDesc: Klemmenkasten s. EL-BLatt 991-0315
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 769 324 73 Draw spring assy. 2
EnglischBem:
DeutschBem:
DeutschDesc: Zugfeder kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 769 376 73 Chain assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Rollenkette kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 769 326 73 Chain assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Rollenkette kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 769 327 73 Safety switch with holding device assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Sicherheitsschalter mit Halterung kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 769 377 73 Lever for shut down 1
EnglischBem:
DeutschBem:
DeutschDesc: Hebel fьr Endabschaltung kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? see page Drive motor with gearbox 1
EnglischBem:
DeutschBem:
DeutschDesc: siehe EL-Blatt Antriebsmotor mit Getriebe kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 769 330 73 Rotor resistor assy. C17 1
EnglischBem:
DeutschBem:
DeutschDesc: Lдuferwiderstand C17 kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 694 149 Control element assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Stillstandswдchter kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 765 175 73 Pinion assy. 201-301-013 1
EnglischBem:
DeutschBem:
DeutschDesc: Kettenritzel 201-301-013 kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 769 331 73 Track adjuster output assy. 381-301-017 1
EnglischBem:
DeutschBem:
DeutschDesc: Kettenspanner Abtrieb 381-301-017 kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 769 332 73 Track adjuster drive assy. 381-501-013 1
EnglischBem:
DeutschBem:
DeutschDesc: Kettenspanner Antrieb 381-501-013 kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 765 185 73 Spring retainer, right-hand thread 1
EnglischBem:
DeutschBem:
DeutschDesc: Federfassung Rechtsgewinde
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 765 184 73 Spring retainer, left-hand thread 1
EnglischBem:
DeutschBem:
DeutschDesc: Federfassung Linksgewinde
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

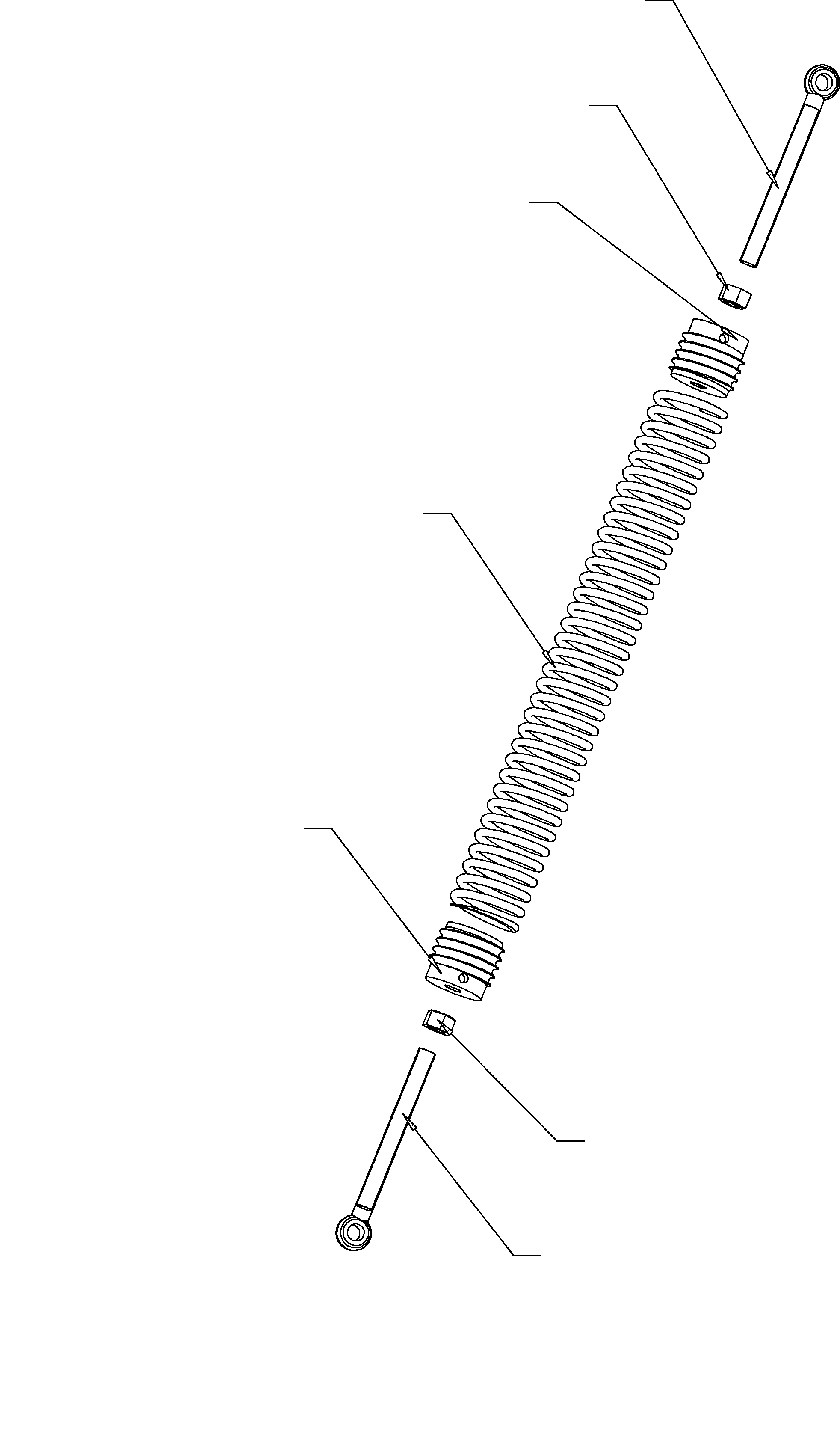

? 765 183 73 Draw spring 1
EnglischBem:
DeutschBem:
DeutschDesc: Zugfeder
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 761 389 73 Eyebolt with left-hand thread 1
EnglischBem:
DeutschBem:
DeutschDesc: Augenschraube mit Links- gewinde
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 698 856 73 Nut with left-hand thread 1
EnglischBem:
DeutschBem:
DeutschDesc: Sechskantmutter mit Links- gewinde
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 332 336 99 Nut with right-hand thread 1
EnglischBem:
DeutschBem:
DeutschDesc: Sechskantmutter mit Rechts- gewinde
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 761 390 73 Eyebolt with right-hand thread 1
EnglischBem:
DeutschBem:
DeutschDesc: Augenschraube mit Rechts- gewinde
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

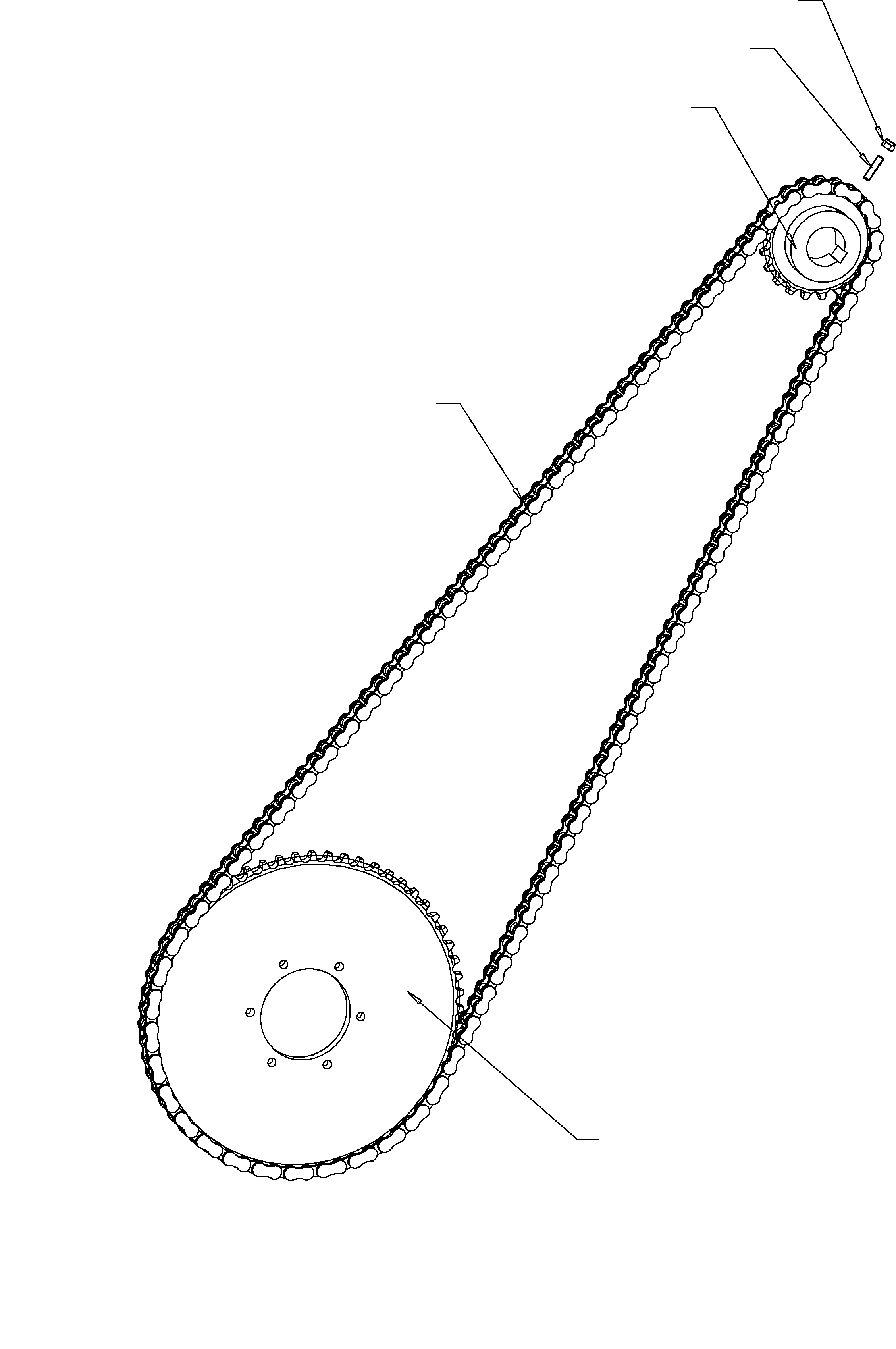

? 765 178 73 Sprocket WMH 200-301-052 1
EnglischBem:
DeutschBem:
DeutschDesc: Kettenrad WMH 200-301-052
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 769 378 73 Sprocket WMH 200-301-046 1
EnglischBem:
DeutschBem:
DeutschDesc: Kettenrad WMH 200-301-046
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 805 323 73 Chain WMH 300-301-000 1
EnglischBem:
DeutschBem:
DeutschDesc: Rollenkette WMH 300-301-000
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 343 094 99 Lock washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Federring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 756 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

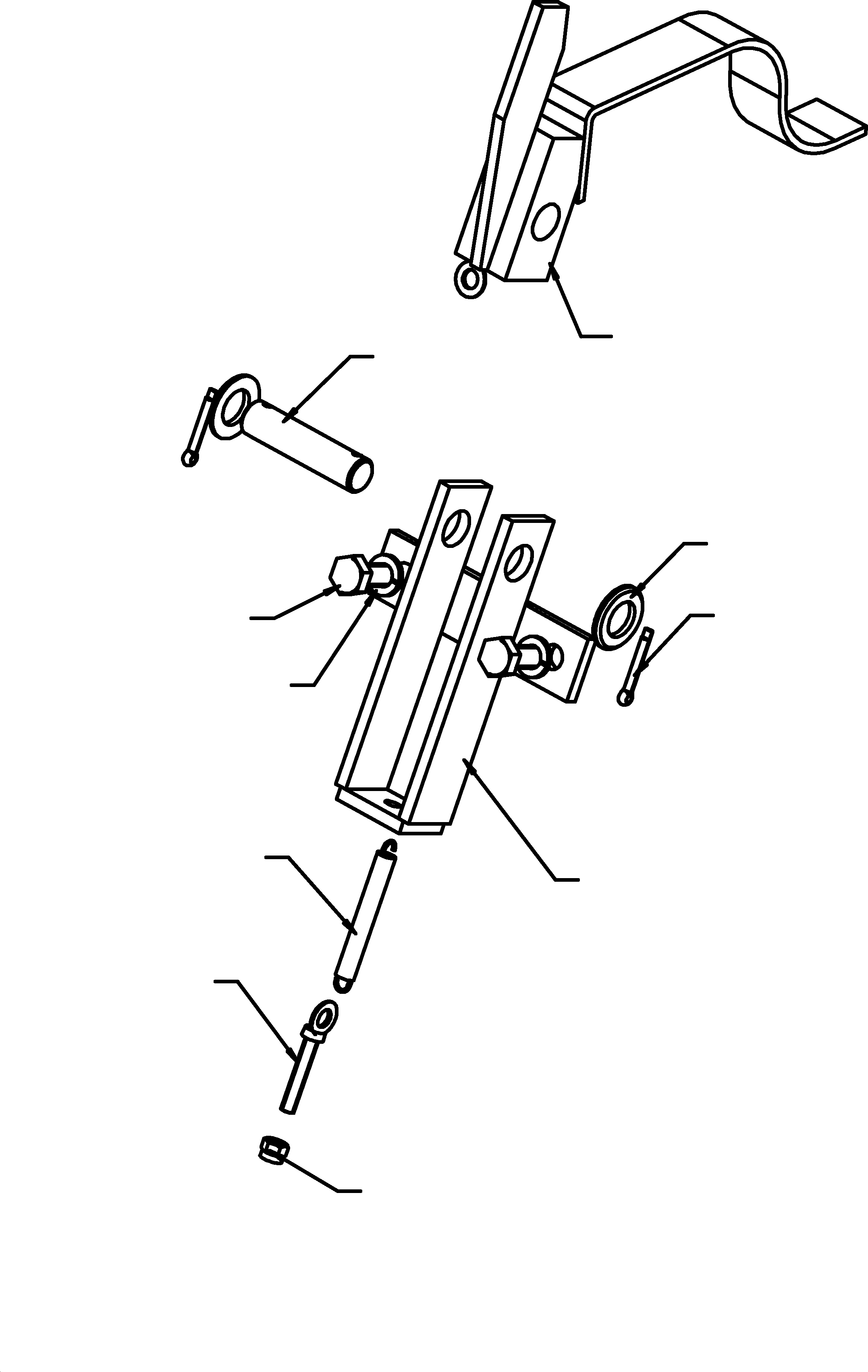

? 769 379 73 Lever assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Hebel kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 769 334 73 Holding device assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Halterung kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 769 335 73 Pin 1
EnglischBem:
DeutschBem:
DeutschDesc: Bolzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 638 98 Screw 1
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 777 99 Bolt 2
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 343 095 99 Lock washer 2
EnglischBem:
DeutschBem:
DeutschDesc: Federring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 469 99 Washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 342 059 99 Cotter pin 2
EnglischBem:
DeutschBem:
DeutschDesc: Splint
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 805 349 73 Draw spring 1
EnglischBem:
DeutschBem:
DeutschDesc: Zugfeder
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 512 465 98 Nut 1
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

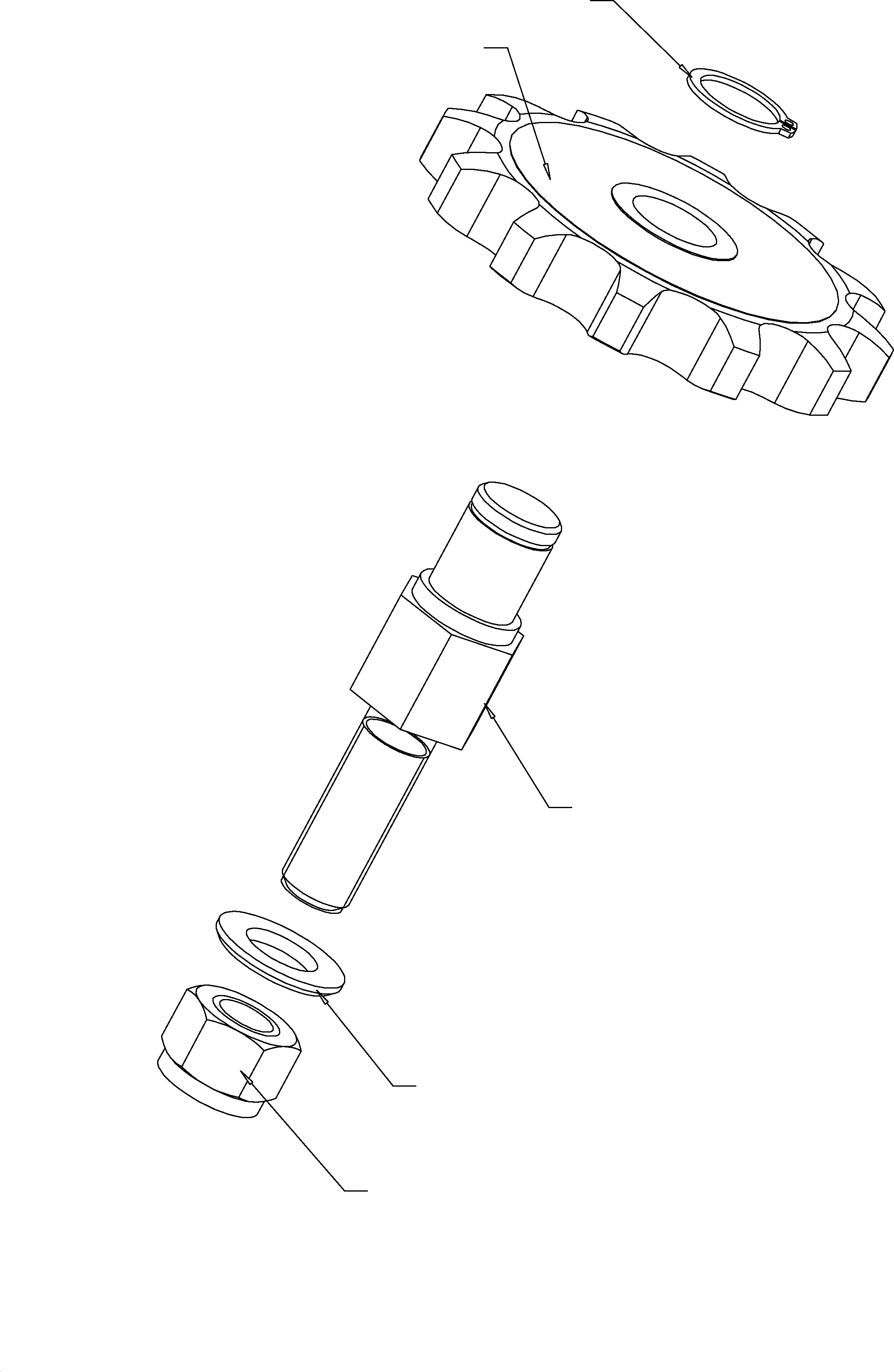

? 765 182 73 Track adjuster SW 27 1
EnglischBem:
DeutschBem:
DeutschDesc: Kettenspanner SW 27
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 794 310 73 Take-up gear WMH 381-301-017 1
EnglischBem:
DeutschBem:
DeutschDesc: Kettenspannrad WMH 381-301-017
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 342 516 99 Circlip 1
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 512 465 98 Nut 2
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

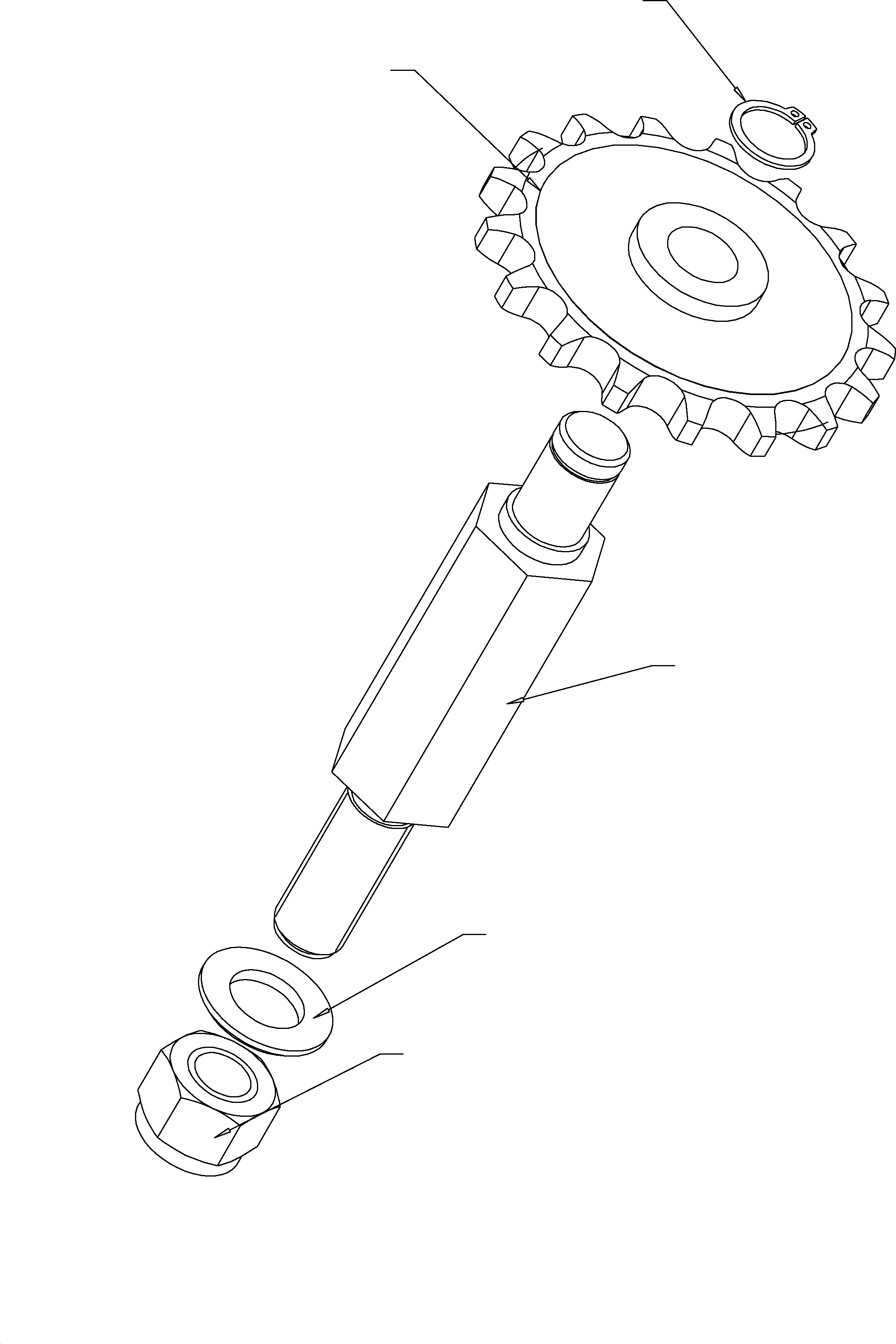

? 765 181 73 Track adjuster 27 1
EnglischBem:
DeutschBem:
DeutschDesc: Kettenspanner SW 27
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 765 176 73 Take-up gear WMH 381-501-013 1
EnglischBem:
DeutschBem:
DeutschDesc: Kettenspannrad WMH 381-501-013
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 342 520 99 Circlip 1
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

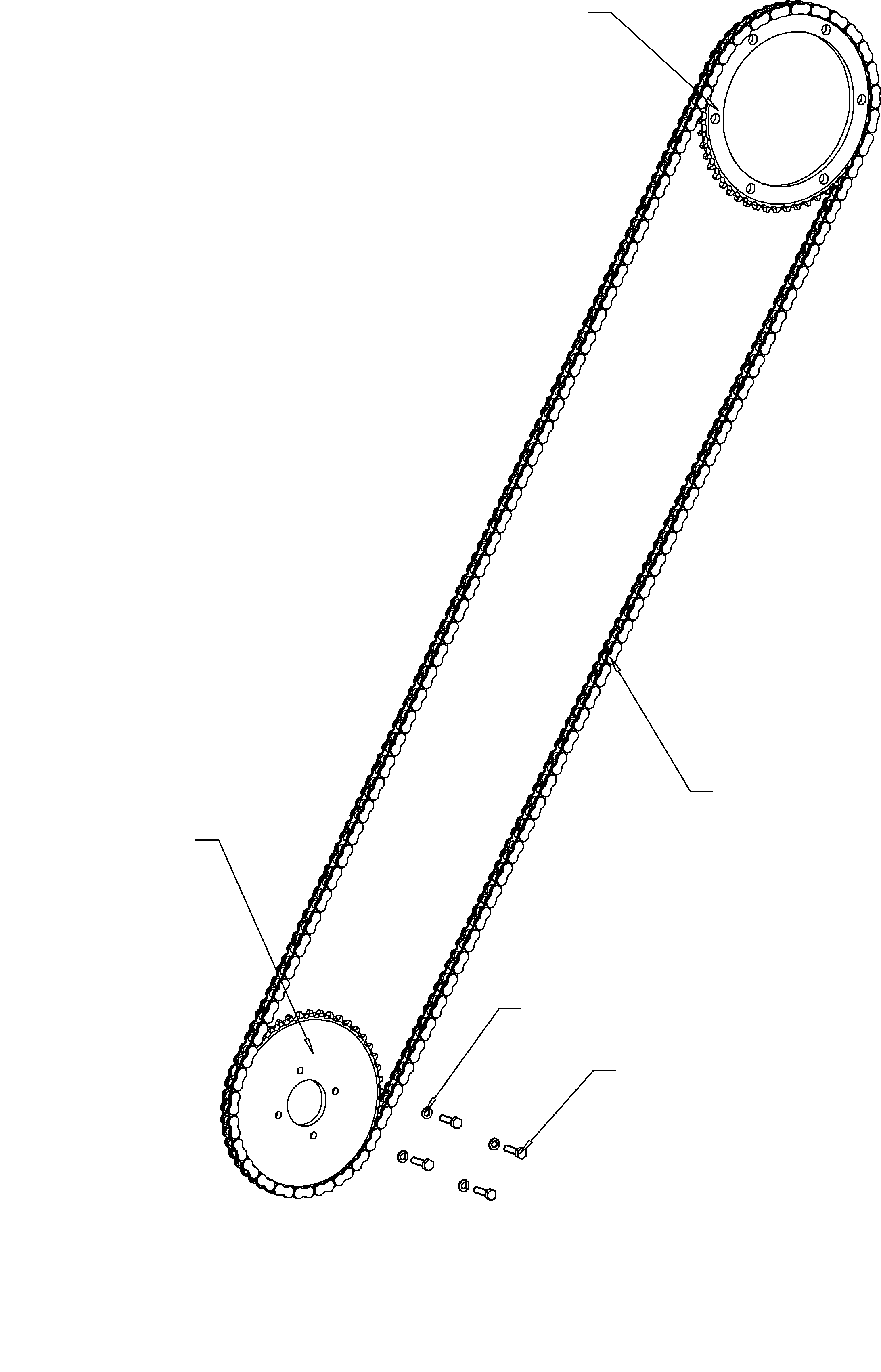

? 765 179 73 Sprocket WMH 200-501-060 1
EnglischBem:
DeutschBem:
DeutschDesc: Kettenrad WMH 200-501-060
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 765 180 73 Pinion WMH 201-501-021 1
EnglischBem:
DeutschBem:
DeutschDesc: Kettenritzel WMH 201-501-021
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 805 322 73 Chain WMH 300-501-000 1
EnglischBem:
DeutschBem:
DeutschDesc: Rollenkette WMH 300-501-000
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 097 98 Threaded pin 1
EnglischBem:
DeutschBem:
DeutschDesc: Gewindestift
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 512 476 98 Nut 1
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

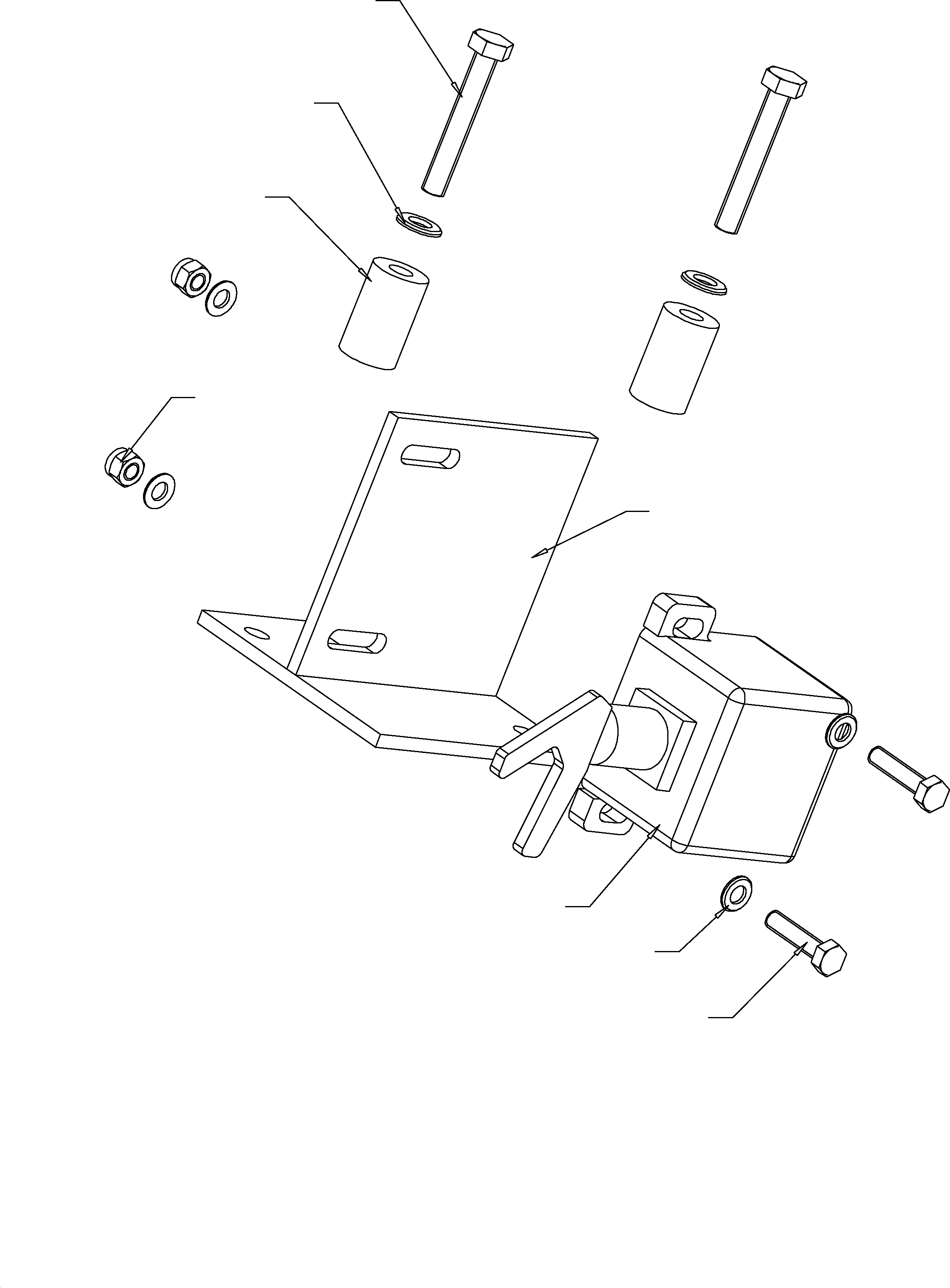

? 769 336 73 Base plate assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Grundplatte kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 765 219 73 Toggle switch 1
EnglischBem:
DeutschBem:
DeutschDesc: Kippschalter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 757 99 Bolt 2
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 486 99 Washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 512 556 98 Nut 2
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 607 492 40 Resilient sleeve 2
EnglischBem:
DeutschBem:
DeutschDesc: Dehnhьlse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 465 99 Washer 2
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 624 99 Bolt 2
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 901 744 40 Carrier 1
EnglischBem:
DeutschBem:
DeutschDesc: Trдger
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 513 152 98 Resilient sleeve 38
EnglischBem:
DeutschBem:
DeutschDesc: Dehnhьlse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 304 135 99 Bolt 38
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
