Содержание Excavators Mining Komatsu PC8000-6E S/N 12095(G12095)

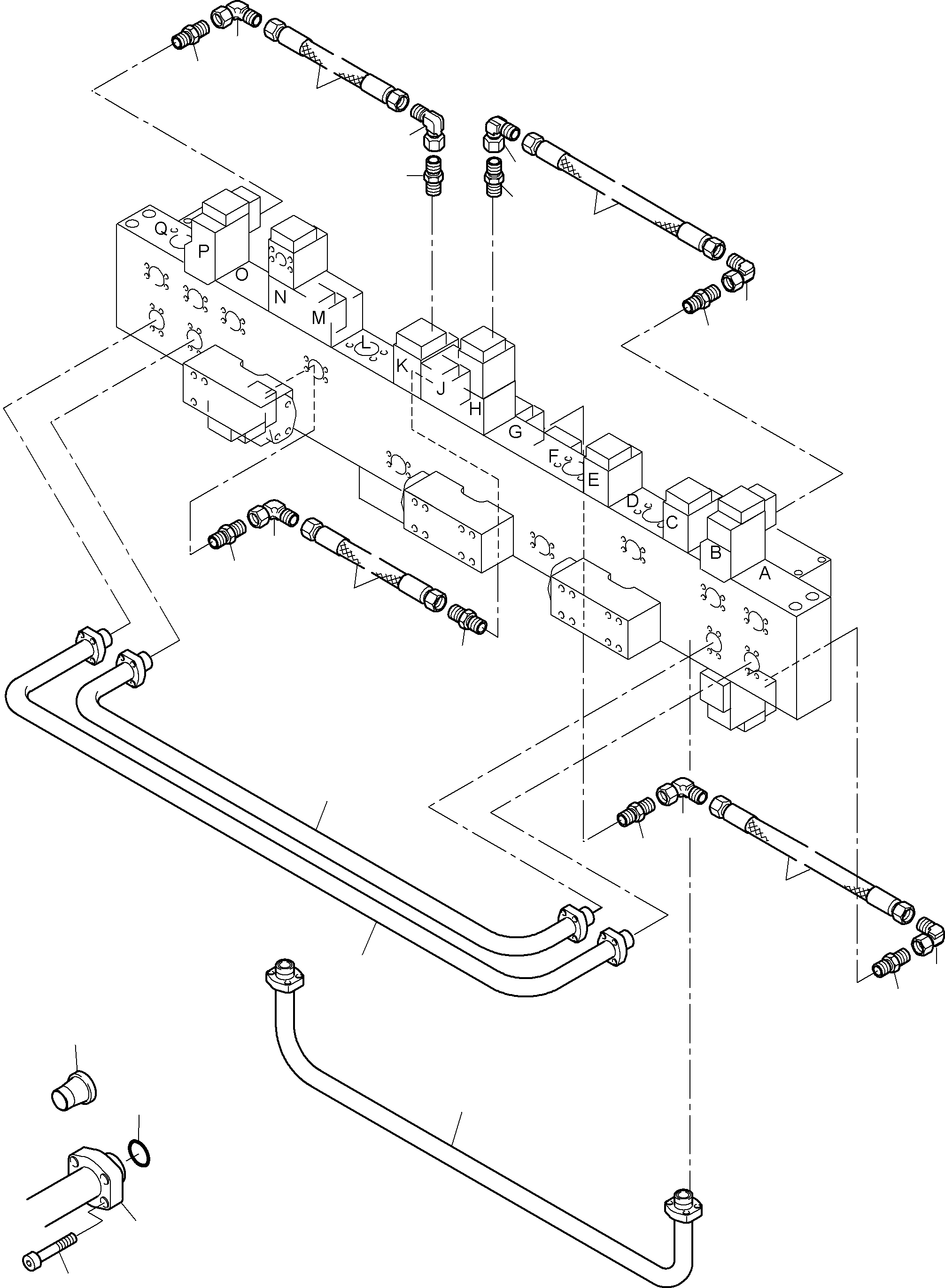

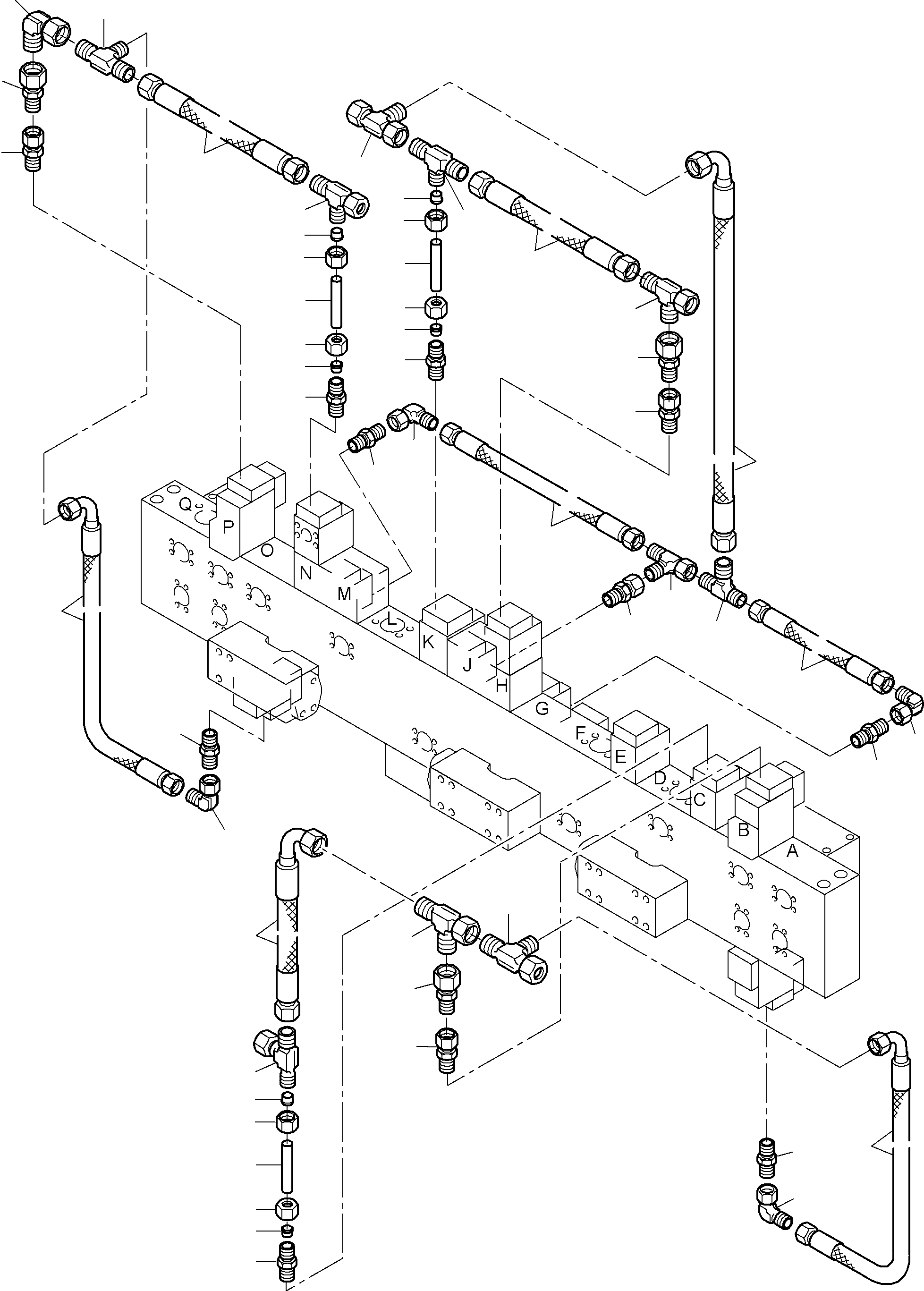

Piping - Manifold(113-1845g : 113-1845g)
Номер на схеме Каталожный номер Название Количество Детали
? 517 580 98 Hose assy. DN 20x940 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauch DN 20x940
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 641 483 40 Hose assy. DN 20x830 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauch DN 20x830
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 641 485 40 Hose assy. DN 20x880 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauch DN 20x880
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 513 096 98 Hose assy. DN 20x900 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauch DN 20x900
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 797 137 73 Pipe assy. Ш 65 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohrleitung kpl. Ш 65
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 797 138 73 Pipe assy. Ш 65 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohrleitung kpl. Ш 65
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 797 139 73 Pipe assy. Ш 65 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohrleitung kpl. Ш 65
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 248 98 Socket 7
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 385 243 40 Seal ring 6
EnglischBem:
DeutschBem:
DeutschDesc: Dichtring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 461 98 Collar ring 6
EnglischBem:
DeutschBem:
DeutschDesc: Kragenring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 448 98 Flange 6
EnglischBem:
DeutschBem:
DeutschDesc: Flansch
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 323 99 Bolt 24
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 414 99 Socket 8
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 512 715 98 Hose assy. DN 8x1200 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauch DN 8x1200
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 006 98 Hose assy. DN 12x310 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauch DN 12x310
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 640 446 40 Hose assy. DN 12x460 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauch DN 12x460
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 641 571 40 Hose assy. DN 12x680 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauch DN 12x680
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 156 98 Socket 4
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 918 40 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 513 694 98 Union 2
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 173 98 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 183 98 Socket 4
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 175 98 Socket 2
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 182 40 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 158 98 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 346 40 Olive 6
EnglischBem:
DeutschBem:
DeutschDesc: Schneidring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 551 465 40 Union 5
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 371 273 99 Union nut 6
EnglischBem:
DeutschBem:
DeutschDesc: Ьberwurfmutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 215 627 99 Pipe Ш 10 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Rohrleitung Ш 10
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 218 98 Hose assy. DN 8x230 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 8x230
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 416 99 Socket 7
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 225 98 Hose assy. DN 8x430 lg. 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauch DN 8x430 lg.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
