Содержание Excavators Mining Komatsu PC4000-6 S/N 58113(G58113)

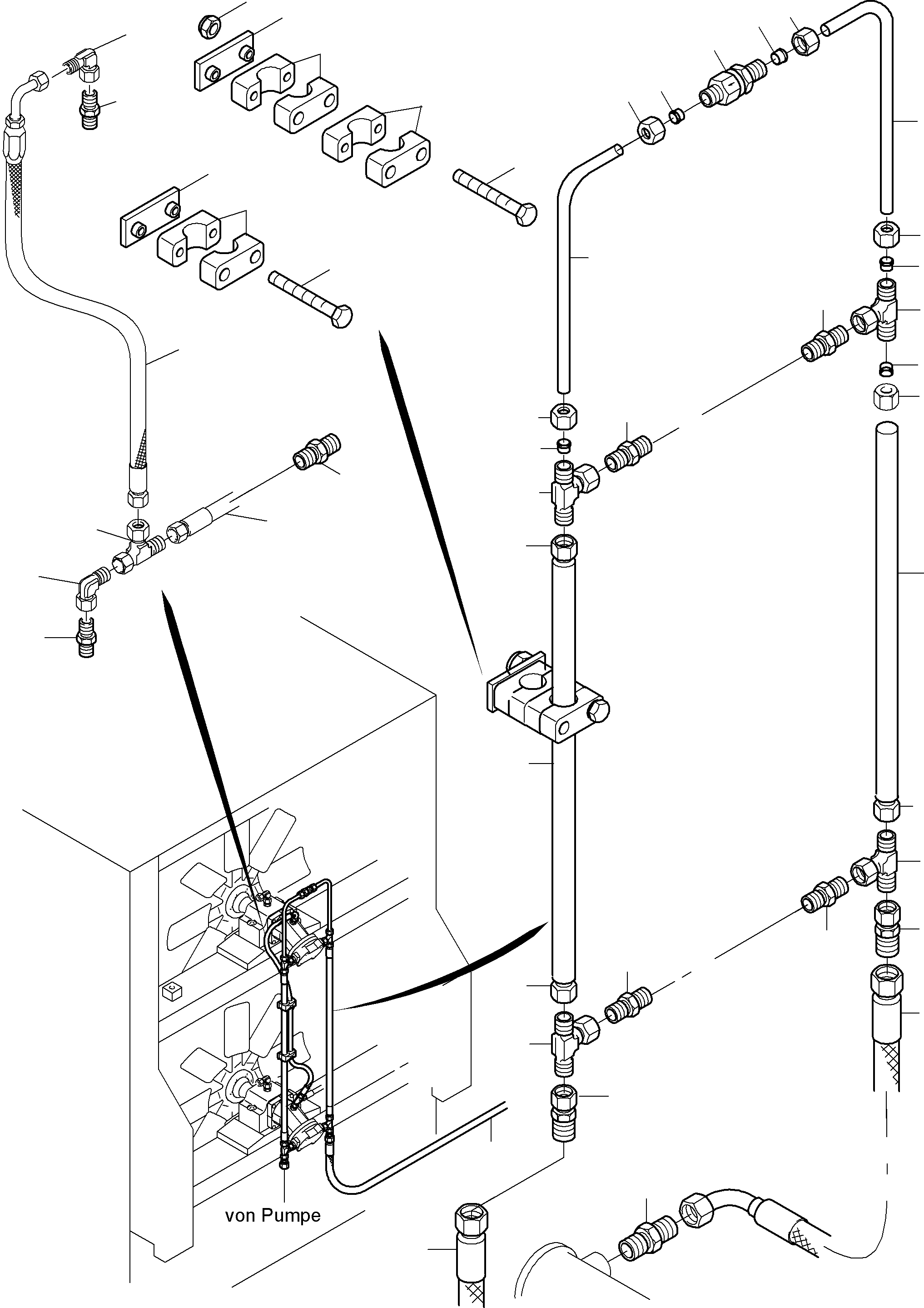

Lines - Fan Motors, Fan Pump (Oil cooler)(355-1818e : 355-1818e)
Номер на схеме Каталожный номер Название Количество Детали
? 906 938 40 Valve 1
EnglischBem:
DeutschBem:
DeutschDesc: Ventil
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 853 40 Pipe 2
EnglischBem:
DeutschBem:
DeutschDesc: Rohr
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 822 98 Socket 2
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 742 98 Socket 2
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 576 407 40 Reducing union 2
EnglischBem:
DeutschBem:
DeutschDesc: Reduzierverschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 740 98 Socket 2
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 414 99 Socket 2
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 954 659 40 Pipe 2
EnglischBem:
DeutschBem:
DeutschDesc: Rohr
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 407 99 Socket 6
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 641 557 40 Hose assy. DN 12x1600 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 12x1600
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 168 98 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 874 98 Hose assy. DN 25x3700 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 25x3700
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 412 99 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 868 40 Olive 8
EnglischBem:
DeutschBem:
DeutschDesc: Schneidring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 371 264 99 Union nut 8
EnglischBem:
DeutschBem:
DeutschDesc: Ьberwurfmutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 509 057 98 Clamp Set 4
EnglischBem:
DeutschBem:
DeutschDesc: Klemmpaar
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 206 98 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 025 98 Nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 511 856 98 Cover plate 8
EnglischBem:
DeutschBem:
DeutschDesc: Deckplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 158 98 Socket 2
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 180 98 Clamp Set 2
EnglischBem:
DeutschBem:
DeutschDesc: Klemmpaar
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 736 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 827 98 Hose assy. DN 25x9400 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 25x9400
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 512 388 98 Hose assy. DN 12x6300 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 12x6300
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 324 524 40 Flange seal 1
EnglischBem:
DeutschBem:
DeutschDesc: Flanschdichtung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 006 637 98 Half flange 2
EnglischBem:
DeutschBem:
DeutschDesc: Flanschhдlfte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 273 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 316 98 Hose assy. DN 25x1800 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 25x1800
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
