Содержание Excavators Komatsu PC300-8 S/N C50001-UP(0000242B)
Air Conditioner Unit Hose (#C50001-)(K006002 : K0700-002002)
Номер на схеме Каталожный номер Название Количество Детали
? 207-979-7390 Nipple 1
SN: C50001-
KIT-FLAG: _-
SCC:
SERIALNO: C50001-
? 20T-54-42510 Nipple 1
SN: C50001-
KIT-FLAG: _-
SCC:
SERIALNO: C50001-
? 11Y-09-11160 Clip 2
SN: C50001-
KIT-FLAG: _-
SCC:
SERIALNO: C50001-
? 155-06-15180 Clamp 3
SN: C50001-
KIT-FLAG: _-
SCC:
SERIALNO: C50001-
? 01010-81225 Bolt 3
SN: C50001-
KIT-FLAG: _-
SCC:
SERIALNO: C50001-
? 01643-31232 Washer 3
SN: C50001-
KIT-FLAG: _-
SCC:
SERIALNO: C50001-
? 207-979-7540 Bracket 1
SN: C50001-
KIT-FLAG: _-
SCC:
SERIALNO: C50001-
? 01010-81225 Bolt 2
SN: C50001-
KIT-FLAG: _-
SCC:
SERIALNO: C50001-
? 01643-31232 Washer 2
SN: C50001-
KIT-FLAG: _-
SCC:
SERIALNO: C50001-
? 209-98-81280 Nipple 1
SN: C50001-
KIT-FLAG: _-
SCC:
SERIALNO: C50001-
? 202-98-11340 Joint 1
SN: C50001-
KIT-FLAG: _-
SCC:
SERIALNO: C50001-
? 207-979-7462 Hose 1
SN: C50001-
KIT-FLAG: _-
SCC:
SERIALNO: C50001-
? 20Y-979-3140 • O-ring 2
SN: C50001-
KIT-FLAG: _-
SCC:
SERIALNO: C50001-
? 01435-00630 Bolt 2
SN: C50001-
KIT-FLAG: _-
SCC:
SERIALNO: C50001-
? 01435-00625 Bolt 2
SN: C50001-
KIT-FLAG: _-
SCC:
SERIALNO: C50001-
? 141-06-11220 Clip 4
SN: C50001-
KIT-FLAG: _-
SCC:
SERIALNO: C50001-
? 21T-06-11950 Clip 4
SN: C50001-
KIT-FLAG: _-
SCC:
SERIALNO: C50001-
? 01010-81225 Bolt 5
SN: C50001-
KIT-FLAG: _-
SCC:
SERIALNO: C50001-
? 01643-31232 Washer 5
SN: C50001-
KIT-FLAG: _-
SCC:
SERIALNO: C50001-
? 195-01-16140 Spacer 1
SN: C50001-
KIT-FLAG: _-
SCC:
SERIALNO: C50001-
? 01010-81260 Bolt 1
SN: C50001-
KIT-FLAG: _-
SCC:
SERIALNO: C50001-
? 01643-31232 Washer 1
SN: C50001-
KIT-FLAG: _-
SCC:
SERIALNO: C50001-
? 04434-51812 Clip 4
SN: C50001-
KIT-FLAG: _-
SCC:
SERIALNO: C50001-
? 01010-81225 Bolt 2
SN: C50001-
KIT-FLAG: _-
SCC:
SERIALNO: C50001-
? 01643-31232 Washer 2
SN: C50001-
KIT-FLAG: _-
SCC:
SERIALNO: C50001-
? 08034-20519 Band 1
SN: C50001-
KIT-FLAG: _-
SCC:
SERIALNO: C50001-
? 08034-20536 Band 2
SN: C50001-
KIT-FLAG: _-
SCC:
SERIALNO: C50001-
? 207-979-7381 Bracket 3
SN: C50001-
KIT-FLAG: _-
SCC:
SERIALNO: C50001-
? 01010-81225 Bolt 6
SN: C50001-
KIT-FLAG: _-
SCC:
SERIALNO: C50001-
? 01643-31232 Washer 6
SN: C50001-
KIT-FLAG: _-
SCC:
SERIALNO: C50001-
? 04435-51812 Clip 4
SN: C50001-
KIT-FLAG: _-
SCC:
SERIALNO: C50001-
? 01010-81225 Bolt 5
SN: C50001-
KIT-FLAG: _-
SCC:
SERIALNO: C50001-
? 01643-31232 Washer 5
SN: C50001-
KIT-FLAG: _-
SCC:
SERIALNO: C50001-
? 08034-20536 Band 2
SN: C50001-
KIT-FLAG: _-
SCC:
SERIALNO: C50001-
? 04120-21761 V-belt 1
SN: C50001-
KIT-FLAG: _-
SCC:
SERIALNO: C50001-
? 01010-81225 Bolt 2
SN: C50001-
KIT-FLAG: _-
SCC:
SERIALNO: C50001-
? 01643-31232 Washer 2
SN: C50001-
KIT-FLAG: _-
SCC:
SERIALNO: C50001-
? 01010-81035 Bolt 4
SN: C50001-
KIT-FLAG: _-
SCC:
SERIALNO: C50001-
? 01643-31032 Washer 4
SN: C50001-
KIT-FLAG: _-
SCC:
SERIALNO: C50001-

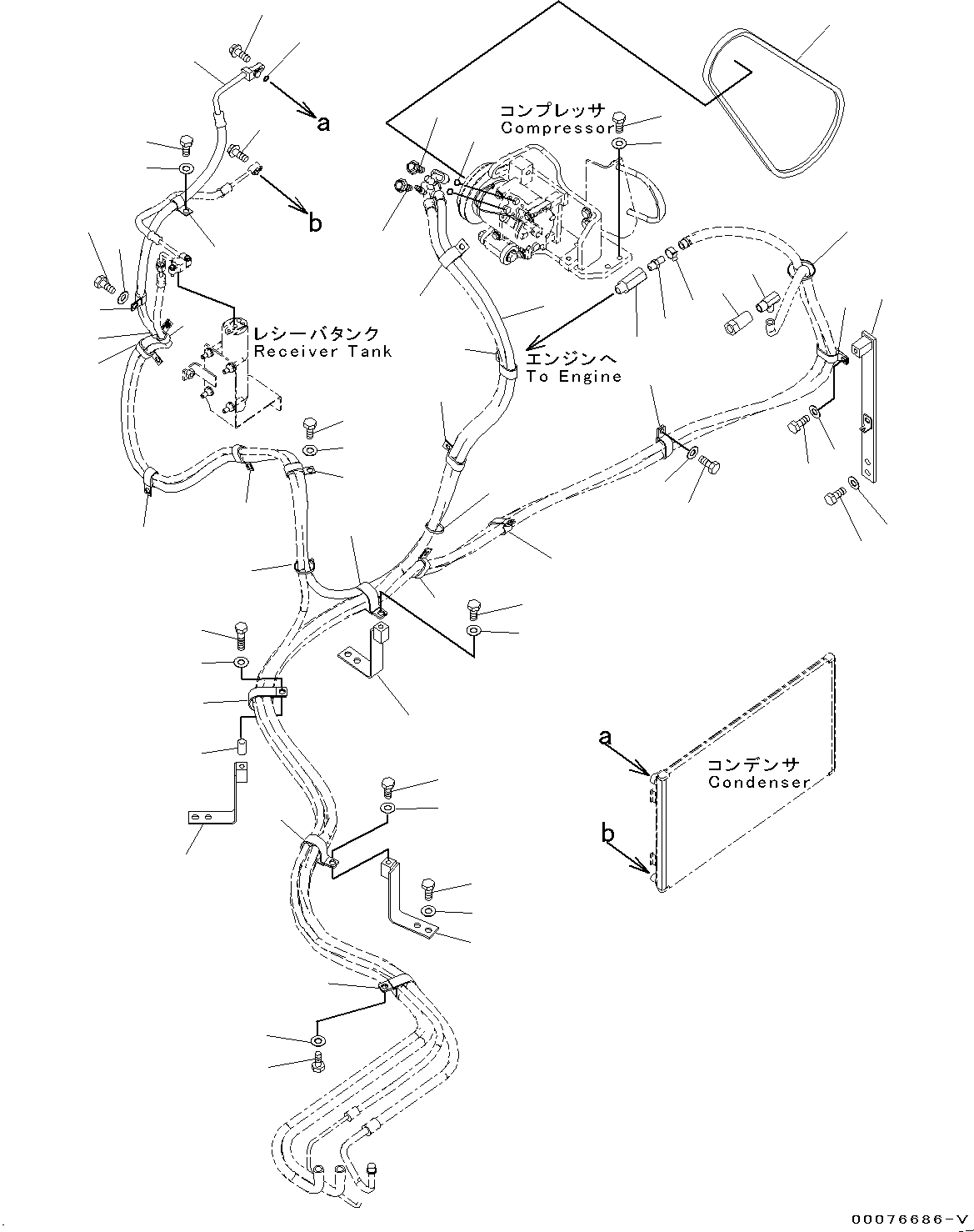

Excavators Komatsu / PC300-8 S/N C50001-UP(0000242B) / Air Conditioner Unit Hose (#C50001-)(K006002 : K0700-002002)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
