Содержание Excavators Mining Komatsu H285S S/N 78105(g78105)

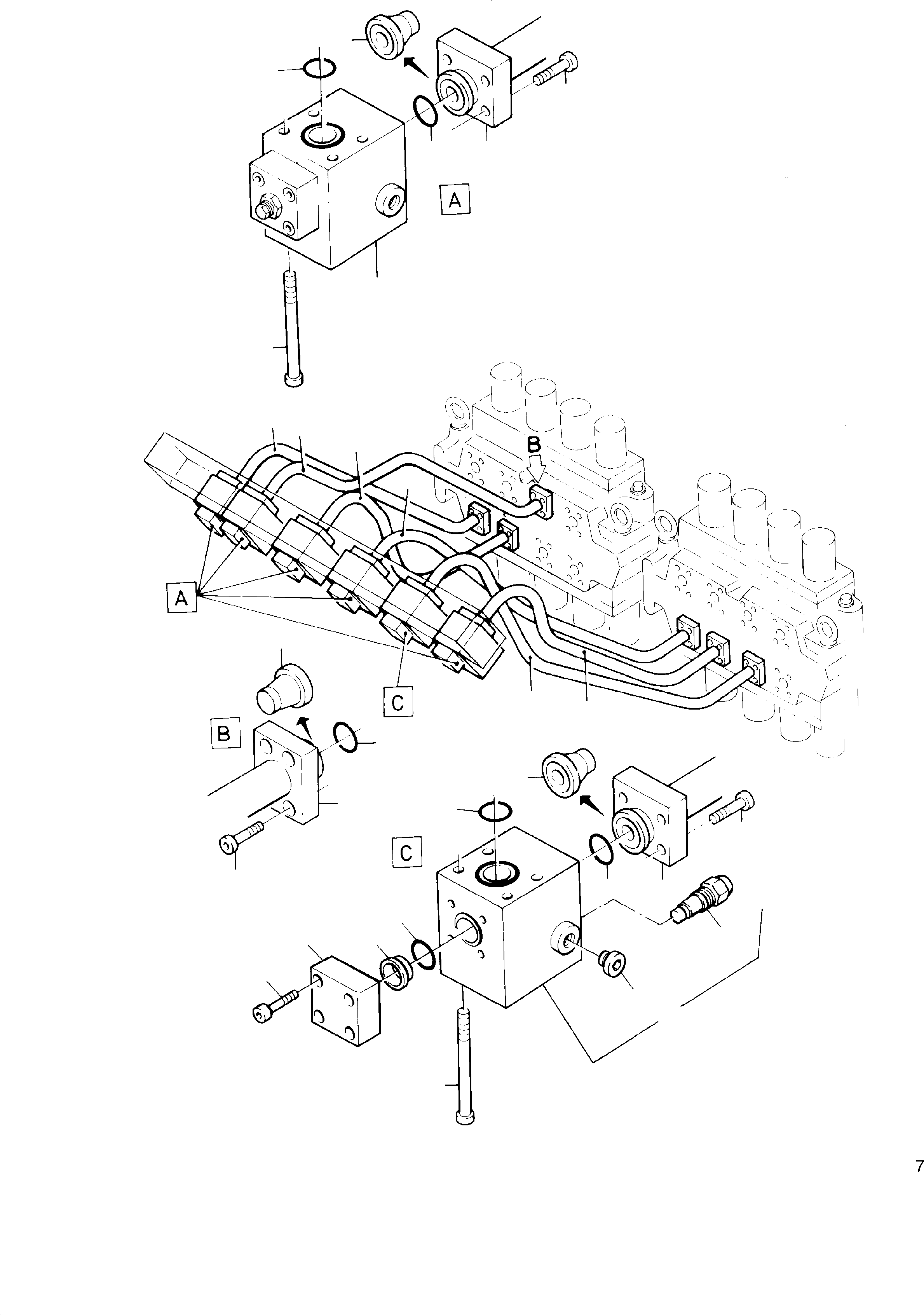

Pipes Assy., Control Blocks - Non-Return Valves(114-1846-3 : 114-1846-3)
Наименование Страница Код страницы
Pressure Relief Valve 090-0186 090-0186
Throttle Check Valve 090-0502 090-0502

Номер на схеме Каталожный номер Название Количество Детали
? 319 405 99 Bolt 24
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M20x180 /912 10.9
InternKon: 368 327 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 448 98 Flange 12
EnglischBem:
DeutschBem:
DeutschDesc: Flansch
InternBDB: FE-6500-32/6
InternKon: 368 327 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 461 98 Collar ring 12
EnglischBem:
DeutschBem:
DeutschDesc: Kragenring
InternBDB: K-6580-32
InternKon: 368 327 40 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 385 243 40 Tetra seal 13
EnglischBem:
DeutschBem:
DeutschDesc: Rechteck-Dichtring
InternBDB: Bu. u. Lu. FR-76-6299- 2200
InternKon: 368 327 40 / 9
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 699 98 Bolt 48
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M20x85 /912
InternKon: 368 327 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 694 500 Pipe assy. Ш 65 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohrleitung kpl. Ш 65
InternBDB: 368 358 40
InternKon: 368 327 40 / 12
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 696 380 73 Pipe assy. Ш 65 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohrleitung kpl. Ш 65
InternBDB: 449 167 40
InternKon: 368 327 40 / 13
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 694 502 Pipe assy. Ш 65 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohrleitung kpl. Ш 65
InternBDB: 368 363 40
InternKon: 368 327 40 / 17
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 694 503 Pipe assy. Ш 65 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohrleitung kpl. Ш 65
InternBDB: 368 367 40
InternKon: 368 327 40 / 21
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 694 504 Pipe assy. Ш 65 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohrleitung kpl. Ш 65
InternBDB: 368 365 40
InternKon: 368 327 40 / 19
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 696 381 73 Pipe assy. Ш 65 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohrleitung kpl. Ш 65
InternBDB: 449 169 40
InternKon: 368 392 40 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 440 482 40 Pressure valve 1
EnglischBem:
DeutschBem:
DeutschDesc: Druckventil
InternBDB: Rexroth MHDBV 52 E2
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 754 543 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯschraube
InternBDB: Rexroth 013 280
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 973 138 Support ring 1
EnglischBem:
DeutschBem:
DeutschDesc: Stьtzring
InternBDB:
InternKon: 368 392 40 / 42
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 900 98 O-ring 1
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB: 63,09x3,53
InternKon: 368 392 40 / 41
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 444 971 40 Cover 1
EnglischBem:
DeutschBem:
DeutschDesc: Deckel
InternBDB:
InternKon: 368 392 40 / 40
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 287 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M16x40 /912 10.9
InternKon: 368 392 40 / 43
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / H285S S/N 78105(g78105) / Pipes Assy., Control Blocks - Non-Return Valves(114-1846-3 : 114-1846-3)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
