Содержание Excavators Mining Komatsu H95 S/N 86052(g86052)
Control Block(090-0687a : 090-0687a)
Наименование Страница Код страницы
Pressure Relief Valve 090-0186 090-0186

Номер на схеме Каталожный номер Название Количество Детали
? 592 236 40 Control block assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Steuerblock, kpl.
InternBDB: Rexroth MO-3182-01/3 MO-25 / 525 170 At-Nr. 710 094 73
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 961 241 Vent screw 3
EnglischBem:
DeutschBem:
DeutschDesc: Entlьftungsschraube
InternBDB: 117 640
InternKon: MO-3002-0-3-01 / 49
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 339 861 99 Seal ring 3
EnglischBem:
DeutschBem:
DeutschDesc: Dichtring
InternBDB: A6x10 /7603
InternKon: MO-3002-0-3-01 / 86
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 754 162 Flanged nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Bundmutter
InternBDB: 001 551 M12x1,5
InternKon: MO-3002-0-3-01 / 96
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 754 231 Spindle 4
EnglischBem:
DeutschBem:
DeutschDesc: Spindel
InternBDB: 146 174
InternKon: MO-3002-0-3-01 / 50
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 140 99 Screw 12
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M8x20 /912
InternKon: MO-3002-0-3-01 / 72
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 754 425 Cover 2
EnglischBem:
DeutschBem:
DeutschDesc: Deckel
InternBDB: 166 959
InternKon: MO-3002-0-3-01 / 21
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 753 720 Cover 1
EnglischBem:
DeutschBem:
DeutschDesc: Deckel
InternBDB: 150 773
InternKon: MO-3002-0-3-01 / 17
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 501 049 98 O-ring 6
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB: 63,17x2,62
InternKon: MO-3002-0-3-01 / 94
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 999 516 Snap ring 3
EnglischBem:
DeutschBem:
DeutschDesc: Sprengring
InternBDB: 150 768
InternKon: MO-3002-0-3-01 / 43
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 999 517 Ring 3
EnglischBem:
DeutschBem:
DeutschDesc: Ring
InternBDB: 150 767
InternKon: MO-3002-0-3-01 / 40
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 753 723 Spring plate 6
EnglischBem:
DeutschBem:
DeutschDesc: Federteller
InternBDB: 150 766
InternKon: MO-3002-0-3-01 / 44
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 753 724 Spring 3
EnglischBem:
DeutschBem:
DeutschDesc: Feder
InternBDB: 001 461
InternKon: MO-3002-0-3-01 / 61
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 753 725 Spring 3
EnglischBem:
DeutschBem:
DeutschDesc: Feder
InternBDB: 001 570
InternKon: MO-3002-0-3-01 / 62
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 754 427 Cover 2
EnglischBem:
DeutschBem:
DeutschDesc: Deckel
InternBDB: 168 358
InternKon: MO-3002-0-3-01 / 16
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 994 822 Cover 1
EnglischBem:
DeutschBem:
DeutschDesc: Deckel
InternBDB: 150 772
InternKon: MO-3002-0-3-01 / 12
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 780 374 73 Piston assy. For replacement state s/no. of block 2
EnglischBem:
DeutschBem:
DeutschDesc: Kolben, kpl. Nur mit Angabe der Block-Nr. lieferbar
InternBDB: 544 048
InternKon: MO-3002-0-3-01 / 37
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 780 375 73 Piston assy. For replacement state s/no. of block 1
EnglischBem:
DeutschBem:
DeutschDesc: Kolben, kpl. Nur mit Angabe der Block-Nr. lieferbar
InternBDB: 544 049
InternKon: MO-3002-0-3-01 / 36
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 753 727 Seal kit for piston axle 3
EnglischBem:
DeutschBem:
DeutschDesc: Dichtsatz zur Kolbenachse
InternBDB: 309 628
InternKon: MO-3002-0-3-01 / 800
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 429 99 Bolt 24
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M10x20 /912
InternKon: MO-3002-0-3-01 / 78
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 994 410 Plate 6
EnglischBem:
DeutschBem:
DeutschDesc: Platte
InternBDB: 303 897
InternKon: MO-3002-0-3-01 / 139
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 757 411 73 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯschraube
InternBDB: 023 942
InternKon: MO-3002-0-3-01 / 47
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 757 181 73 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯschraube
InternBDB: 002 425
InternKon: MO-3002-0-3-01 / 300
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 924 117 44 O-ring 1
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB: 38x3
InternKon: MO-3002-0-3-01 / 90
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

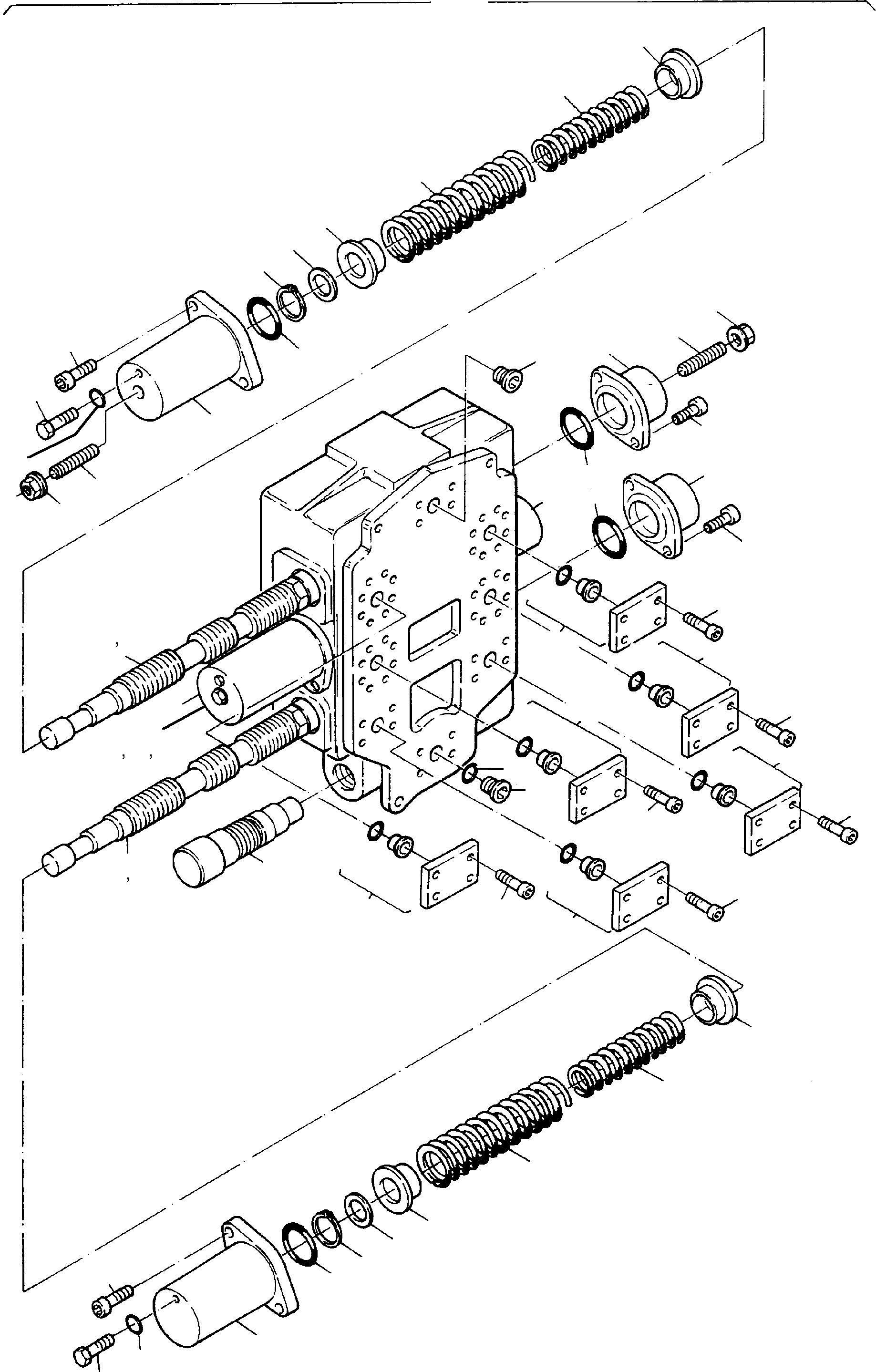

Excavators Mining Komatsu / H95 S/N 86052(g86052) / Control Block(090-0687a : 090-0687a)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
