Номер на схеме Каталожный номер Название Количество Детали
? 22F-910-1670 HOSE ASS'Y 1
SN: 1001-
? 22F-910-1450 • HOSE ? 770MM 1
SN: 1001-
? 22F-62-11680 HOSE ASS'Y 1
SN: 1001-
? 201-62-66630 • HOSE ? 420MM 1
SN: 1001-
? 08017-31303 • CONDUIT 1
SN: 1001-
? 22C-62-33110 BLOCK 1
SN: 1001-
? 07230-20210 UNION 3
SN: 1001-
? 07236-10210 ELBOW 1
SN: 1001-
? 07040-11409 PLUG 2
SN: 1001-
? 07235-10210 ELBOW 1
SN: 1001-
? 07002-11423 O-RING 5
SN: 1001-
? 01010-80840 BOLT 2
SN: 1001-
? 01643-30823 WASHER 2
SN: 1001-
? 22F-62-11491 BRACKET 1
SN: 1001-
? 01010-81220 BOLT 2
SN: 1001-
? 01643-31232 WASHER 2
SN: 1001-
? 22F-62-12630 PLATE 2
SN: 1001-
? 01010-81020 BOLT 4
SN: 1001-
? 01643-31032 WASHER 4
SN: 1001-
? 22F-62-11320 FLANGE 1
SN: 1001-
? 22F-62-11330 FLANGE 1
SN: 1001-
? 07000-02021 O-RING 2
SN: 1001-
? 01010-80635 BOLT 8
SN: 1001-
? 01602-20619 WASHER 8
SN: 1001-
? 07235-10313 ELBOW 1
SN: 1001-
? 07002-11823 O-RING 1
SN: 1001-
? 07235-10210 ELBOW 1
SN: 1001-
? 07002-11423 O-RING 1
SN: 1001-
? 20Y-62-21890 HOSE ? 830MM 1
SN: 1001-
? 04434-51210 CLIP 2
SN: 1001-

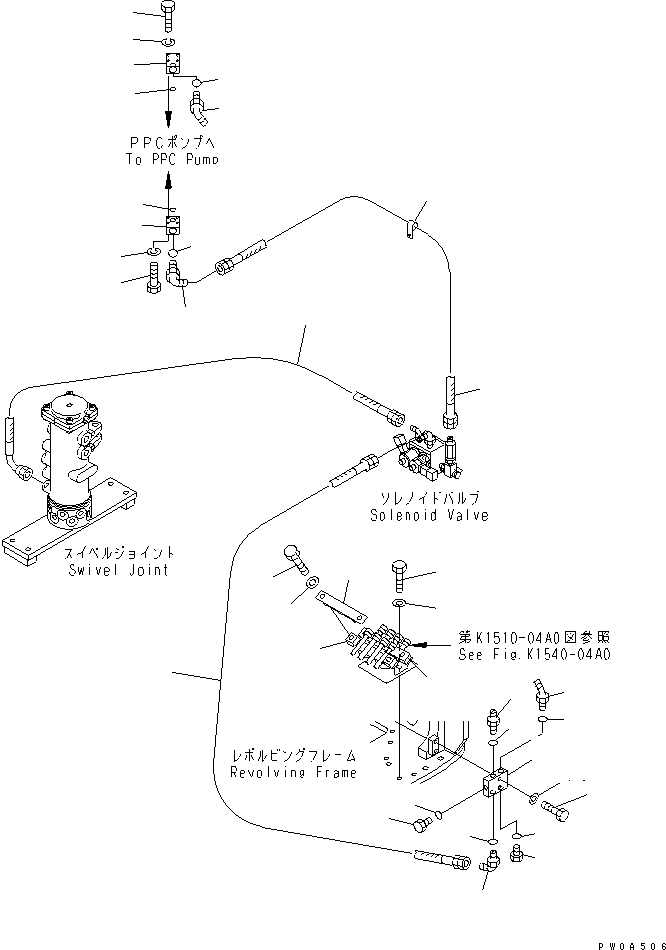

Excavators Komatsu / PC35MR-1 S/N 1001-UP(pc35mr-r) / P.P.C. MAIN LINE (FOR POWER ANGLE POWER TILT BLADE)(150340 : H1840-01A1)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
