Номер на схеме Каталожный номер Название Количество Детали
? 22F-62-13321 VALVE ASS'Y 1
SN: 1001-
? 22F-62-13460 • BODY 1
SN: 1001-
? 22F-62-13450 • SHAFT 1
SN: 1001-
? 22F-62-13431 • LEVER 1
SN: 1001-
? 22F-62-13310 • BRACKET 1
SN: 1001-
? 07000-03025 • O-RING 1
SN: 1001-
? 07000-03032 • O-RING 1
SN: 1001-
? 07003-12733 • GASKET 1
SN: 1001-
? 07043-00108 • PLUG 4
SN: 1001-
? 04260-00793 • BALL 1
SN: 1001-
? 700-84-11750 • SPRING 1
SN: 1001-
? 22F-62-13250 • PLUG 1
SN: 1001-
? 01010-50616 • BOLT 6
SN: 1001-
? 01643-30623 • WASHER 6
SN: 1001-
? 22F-62-13171 HOSE 1
SN: 3229-
? 22F-62-13170 HOSE 1
SN: 1001-3228
? 21X-62-32330 HOSE ? 200MM 1
SN: 3229-
? 21X-62-22260 HOSE 1
SN: 1001-3228
? 22F-62-13141 HOSE 1
SN: 3229-
? 22F-62-13140 HOSE 2
SN: 1001-3228
? 08210-00602 SPIRAL TUBE 1
SN: 1001-
? 08210-00601 SPIRAL TUBE 3
SN: 1001-
? 08034-00536 BAND 2
SN: 1001-
? 21U-62-38310 ELBOW 4
SN: 3229-
? 201-62-75420 ELBOW 4
SN: 1001-3228
? 21U-62-24110 ELBOW 3
SN: 3229-
? 07235-10210 ELBOW 3
SN: 1001-3228
? 21A-62-12350 NIPPLE 3
SN: 3229-
? 07230-20210 UNION 1
SN: 1001-3228
? 07002-11423 O-RING 8
SN: 1001-
? 01010-81040 BOLT 2
SN: 1001-
? 01643-31032 WASHER 2
SN: 1001-

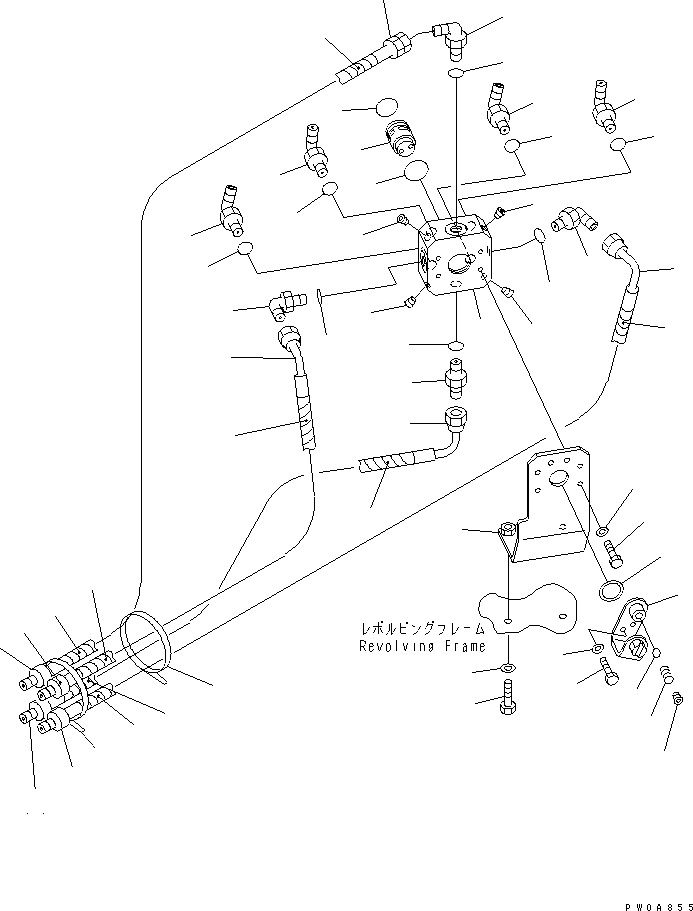

Excavators Komatsu / PC35MR-1 S/N 1001-UP(pc35mr-r) / MULTIPLE PATERN (VALVE) (2 ACTUATOR)(150270 : H1280-01A0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
