| Номер на схеме | Каталожный номер | Название | Количество | Детали | |||
|---|---|---|---|---|---|---|---|
| ? | 709-36-13302 | VALVE ASS'Y | 1 | SN: 1001- |
|||
| ? | (☒709-36-13301) | VALVE ASS'Y | 1 | SN: (1003-1039) |
|||
| ? | (☒709-36-13300) | VALVE ASS'Y | 1 | SN: (1001-1002) |
|||

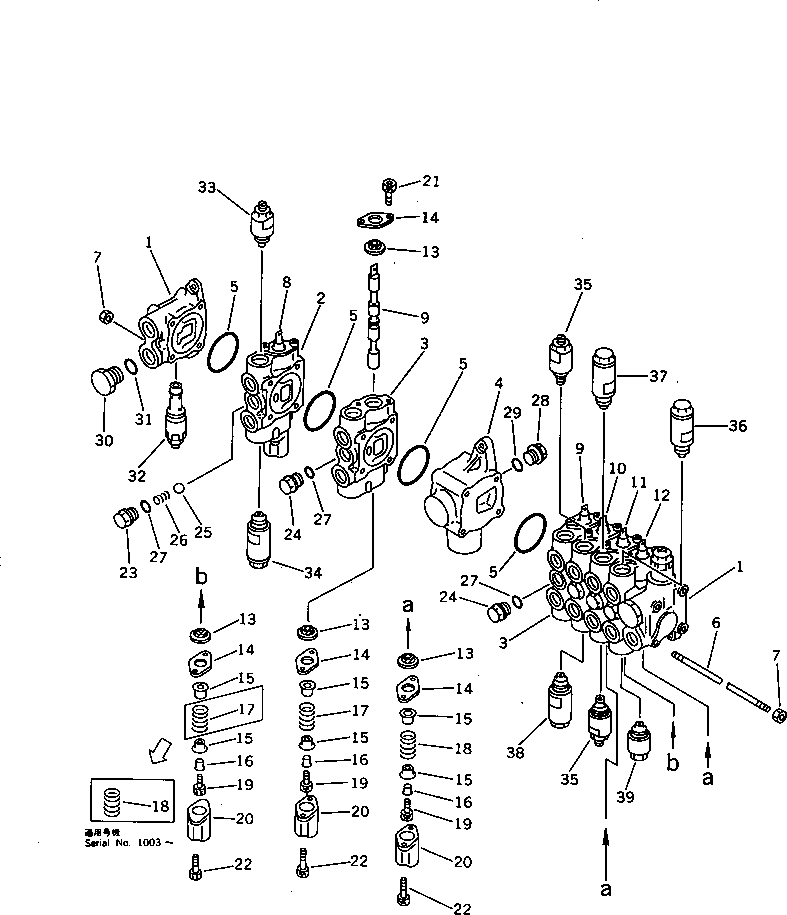

| ? | THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.6201 TO 6203. | ||||||
| ? | ☆ | • BLOCK | 2 | SN: 1001- |
|||
| ? | ☆ | • BLOCK | 4 | SN: 1001- |
|||
| ? | ☆ | • BLOCK | 2 | SN: 1001- |
|||
| ? | ☆ | • BLOCK | 1 | SN: 1001- |
|||
| ? | 07000-12055 | • O-RING | 8 | SN: 1001- |
|||
| ? | 709-36-11510 | • STUD | 4 | SN: 1001- |
|||
| ? | 01580-10806 | • NUT | 8 | SN: 1001- |
|||
| ? | ☆ | • SPOOL,ARM | 1 | SN: 1001- |
|||
| ? | ☆ | • SPOOL,TRAVEL | 2 | SN: 1001- |
|||
| ? | ☆ | • SPOOL,BUCKET | 1 | SN: 1001- |
|||
| ? | ☆ | • SPOOL,BOOM | 1 | SN: 1001- |
|||
| ? | ☆ | • SPOOL,BOOM OFFSET | 1 | SN: 1001- |
|||
| ? | 709-32-11530 | • SEAL,DUST | 12 | SN: 1001- |
|||
| ? | 709-32-11540 | • PLATE | 12 | SN: 1001- |
|||
| ? | 709-32-11550 | • RETAINER | 12 | SN: 1001- |
|||
| ? | 709-32-11560 | • COLLAR | 6 | SN: 1001- |
|||
| ? | 709-32-11580 | • SPRING | 3 | SN: 1003- |
|||
| ? | 709-32-11580 | • SPRING | 4 | SN: 1001-1002 |
|||
| ? | 709-32-11590 | • SPRING | 3 | SN: 1003- |
|||
| ? | 709-32-11590 | • SPRING | 2 | SN: 1001-1002 |
|||
| ? | 01252-30620 | • BOLT | 6 | SN: 1001- |
|||
| ? | 709-32-11570 | • COVER | 6 | SN: 1001- |
|||
| ? | 01252-30610 | • BOLT | 12 | SN: 1001- |
|||
| ? | 01252-30616 | • BOLT | 12 | SN: 1001- |
|||
| ? | 709-32-11810 | • PLUG | 4 | SN: 1001- |
|||
| ? | 709-32-11930 | • PLUG | 2 | SN: 1001- |
|||
| ? | 04260-01270 | • BALL | 4 | SN: 1001- |
|||
| ? | 709-32-11820 | • SPRING | 4 | SN: 1001- |
|||
| ? | 07002-11823 | • O-RING | 6 | SN: 1001- |
|||
| ? | 700-22-11370 | • PLUG | 1 | SN: 1001- |
|||
| ? | 07002-02434 | • O-RING | 1 | SN: 1001- |
|||
| ? | 07040-12012 | • PLUG | 2 | SN: 1001- |
|||
| ? | 07002-02034 | • O-RING | 2 | SN: 1001- |
|||
| ? | (700-28-55000) | • RELIEF VALVE ASS'Y,MAIN RELIEF | 2 | SN: 1001- |
|||
| ? | (709-30-65900) | • VALVE ASS'Y,SUCTION AND SAFETY | 1 | SN: 1001- |
|||
| ? | (709-30-63602) | • VALVE ASS'Y,SUCTION AND SAFETY | 1 | SN: 1001- |
|||
| ? | (☒709-30-63200) | • VALVE ASS'Y,SUCTION AND SAFETY | 1 | SN: (1001-1039) |
|||
| ? | (709-30-66200) | • VALVE ASS'Y,SAFETY | 2 | SN: 1001- |
|||
| ? | (709-30-63602) | • VALVE ASS'Y,SUCTION AND SAFETY | 1 | SN: 1001- |
|||
| ? | (☒709-30-63601) | • VALVE ASS'Y,SUCTION AND SAFETY | 1 | SN: (1001-1039) |
|||
| ? | (709-30-63702) | • VALVE ASS'Y,SUCTION AND SAFETY | 1 | SN: 1001- |
|||
| ? | (☒709-30-63701) | • VALVE ASS'Y,SUCTION AND SAFETY | 1 | SN: (1001-1039) |
|||
| ? | (709-30-64500) | • VALVE ASS'Y,SUCTION AND SAFETY | 1 | SN: 1001- |
|||
| ? | (☒709-30-62400) | • VALVE ASS'Y,SUCTION AND SAFETY | 1 | SN: (1001-1039) |
|||
| ? | (709-30-61100) | • VALVE ASS'Y,SUCTION | 1 | SN: 1001- |
