Содержание Excavators Komatsu PC38UU-2 S/N 3001-UP(pc38uu-c)

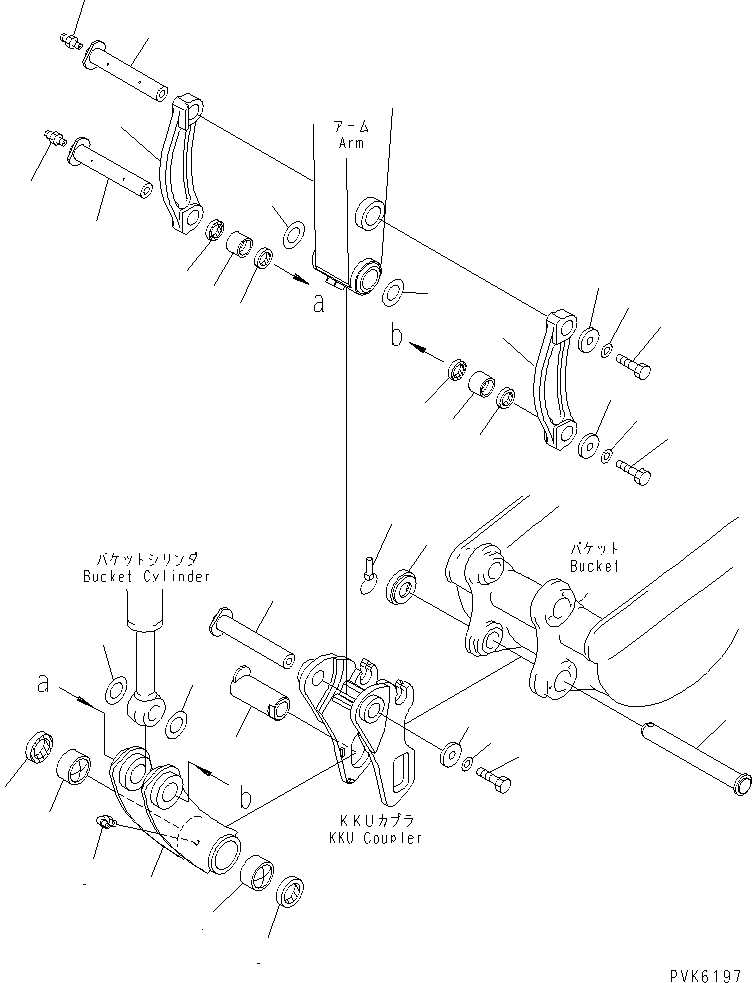

BUCKET LINK (MULTI CHANGE) (FOR KKU COUPLER)(#5878-)(360280 : T1230-01B4)
Номер на схеме Каталожный номер Название Количество Детали
? 20S-70-71421 LINK,L.H. 1
SN: 5878-
KIT-FLAG: _-
SERIALNO: 5878-
? 20S-70-71431 LINK,R.H. 1
SN: 5878-
KIT-FLAG: _-
SERIALNO: 5878-
? 21X-70-00780 LINK ASS'Y 1
SN: 5878-
KIT-FLAG: _-
SERIALNO: 5878-
? ☆ • LINK 1
SN: 5878-
KIT-FLAG: _-
SERIALNO: 5878-
? 21X-70-23280 • BUSHING 2
SN: 5878-
KIT-FLAG: _-
SERIALNO: 5878-
? 20S-70-11270 • BUSHING 2
SN: 5878-
KIT-FLAG: _-
SERIALNO: 5878-
? 07145-00055 • SEAL,DUST 2
SN: 5878-
KIT-FLAG: _-
SERIALNO: 5878-
? 07145-00035 • SEAL,DUST 4
SN: 5878-
KIT-FLAG: _-
SERIALNO: 5878-
? 07020-00675 FITTING,GREASE 1
SN: 5878-
KIT-FLAG: _-
SERIALNO: 5878-
? 20S-870-1440 PIN 1
SN: 5878-
KIT-FLAG: _-
SERIALNO: 5878-
? 20S-70-81760 SPACER, 1.0MM 2
SN: 5974-
KIT-FLAG: _-
SERIALNO: 5974-
? 416-46-12270 SHIM, 1.0MM 2
SN: 5878-5973
KIT-FLAG: _-
SERIALNO: 5878-5973
? 20S-70-71270 PLATE 1
SN: 5878-
KIT-FLAG: _-
SERIALNO: 5878-
? 01643-31645 WASHER 1
SN: 5878-
KIT-FLAG: _-
SERIALNO: 5878-
? 01010-81635 BOLT 1
SN: 5877-
KIT-FLAG: _-
SERIALNO: 5877-
? 21X-70-23840 PIN 1
SN: 5878-
KIT-FLAG: _-
SERIALNO: 5878-
? 21X-70-23860 CAP 1
SN: 5878-
KIT-FLAG: _-
SERIALNO: 5878-
? 21X-70-23290 PIN,RING 1
SN: 5878-
KIT-FLAG: _-
SERIALNO: 5878-
? 21X-70-23730 PIPE 1
SN: 5878-
KIT-FLAG: _-
SERIALNO: 5878-
? 20S-70-71451 PIN 2
SN: 5878-
KIT-FLAG: _-
SERIALNO: 5878-
? 07020-00000 FITTING,GREASE 2
SN: 5878-
KIT-FLAG: _-
SERIALNO: 5878-
? 20S-70-71270 PLATE 2
SN: 5878-
KIT-FLAG: _-
SERIALNO: 5878-
? 01010-81635 BOLT 2
SN: 5878-
KIT-FLAG: _-
SERIALNO: 5878-
? 01643-31645 WASHER 2
SN: 5878-
KIT-FLAG: _-
SERIALNO: 5878-
? 20S-70-71490 SHIM, 2.5MM 2
SN: 5878-
KIT-FLAG: _-
SERIALNO: 5878-

Excavators Komatsu / PC38UU-2 S/N 3001-UP(pc38uu-c) / BUCKET LINK (MULTI CHANGE) (FOR KKU COUPLER)(#5878-)(360280 : T1230-01B4)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
