Содержание Excavators Komatsu PC35R-8 S/N 35001-UP(pc35r-8r)

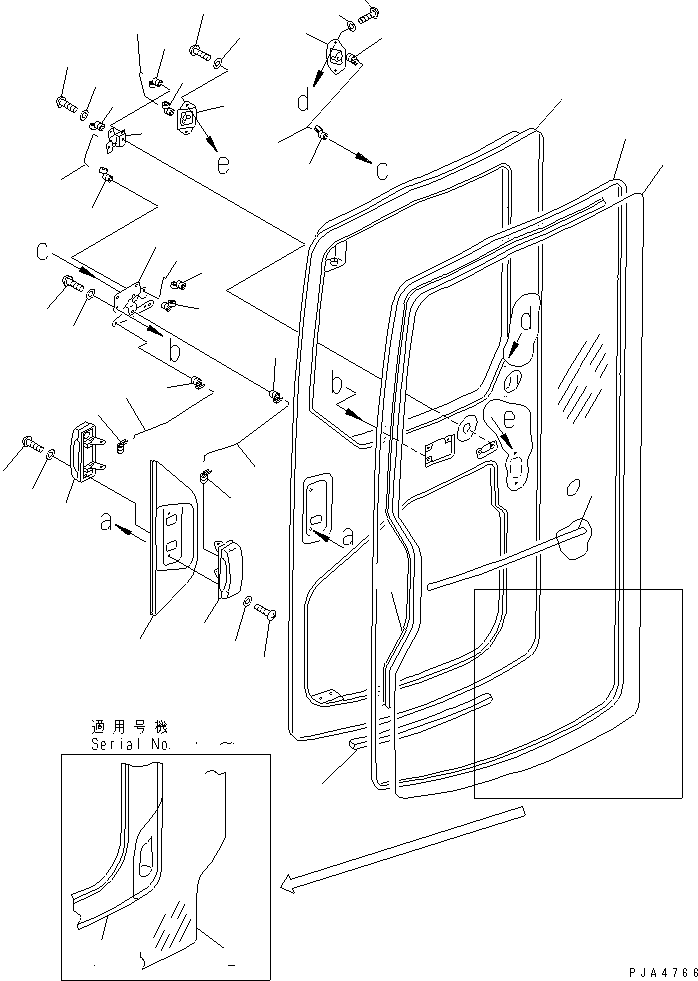

OPERATOR'S CAB (DOOR 1/2) (4/7)(210070 : K0210-04A0)
Номер на схеме Каталожный номер Название Количество Детали
? (20T-54-00800) OPERATOR'S CAB ASS'Y 1
SN: 35001-
? (20T-54-00850) OPERATOR'S CAB ASS'Y 1
SN: 35001-
? (20T-54-00860) OPERATOR'S CAB ASS'Y 1
SN: 35001-
? THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.K0210-01A0 TO K0210-07A0.
? 20U-54-00065 • DOOR ASS'Y 1
SN: 36648-
? 20U-54-00063 • DOOR ASS'Y 1
SN: 35001-36647
? THESE ASSEMBLISE CONSIST OF ALL PARTS SHOWN IN FIGS.K0210-04A0 AND K0210-05A0.
? 20U-54-24313 • • DOOR 1
SN: 36648-
? 20U-54-24312 • • DOOR 1
SN: 35001-36647
? 20U-54-24343 • • GLASS 1
SN: 36648-
? 20U-54-24342 • • GLASS,DOOR 1
SN: 35001-36647
? 20U-54-24411 • • DAM,(L=3850) 1
SN: 35001-
? 20U-54-24421 • • DAM,(L=500) 2
SN: 35001-
? 20U-54-24431 • • TRIM 1
SN: 35001-
? 20U-54-25471 • • COVER 1
SN: 35001-
? 20U-54-24451 • • SEAL,DOOR ? LOWER 1
SN: 35001-
? 20U-54-24470 • • HANDLE 2
SN: 35001-
? 01220-70612 • • SCREW 4
SN: 35001-
? 01641-20608 • • WASHER 4
SN: 35001-
? 20U-54-24351 • • REMOTE CONTROL A. 1
SN: 35001-
? 01220-40608 • • SCREW 3
SN: 35001-
? 01643-30623 • • WASHER 3
SN: 35001-
? 20U-54-24390 • • LINK ASS'Y 1
SN: 35001-
? 01220-40608 • • SCREW 2
SN: 35001-
? 01643-30623 • • WASHER 2
SN: 35001-
? 20Y-54-14520 • • LOCK ASS'Y 2
SN: 35001-
? 01010-80616 • • BOLT 4
SN: 35001-
? 01643-30623 • • WASHER 4
SN: 35001-
? 20U-54-24362 • • ROD,(OUT-RIMOC) 1
SN: 35001-
? 20U-54-24371 • • ROD,(RIMOC-LOCK) 1
SN: 35001-
? 20U-54-25381 • • ROD,(KEY CYLINDER) 1
SN: 35001-
? 20U-54-25392 • • ROD,(HANDLE-RIMOC) 1
SN: 35001-
? 20U-54-25421 • • ROD,(LINK-RIMOC) 1
SN: 35001-
? 20U-54-25430 • • ROD 1
SN: 35001-
? 20U-54-25461 • • SNAP 4
SN: 35001-
? 205-54-71830 • • SNAP 2
SN: 35001-
? 205-54-71840 • • SNAP 6
SN: 35001-
