| Номер на схеме | Каталожный номер | Название | Количество | Детали | |||
|---|---|---|---|---|---|---|---|
| ? | (567-15-00023) | TORQFLOW ASS'Y | 1 | SN: (1842)- KIT-FLAG: _- SERIALNO: (1842)- |
|||
| ? | □567-15-00022 | TORQFLOW ASS'Y | 1 | SN: 1505-(1841) KIT-FLAG: _- SERIALNO: 1505-(1841) |
|||
| ? | □567-15-00021 | TORQFLOW ASS'Y | 1 | SN: 1483-1504 KIT-FLAG: _- SERIALNO: 1483-1504 |
|||
| ? | (567-15-00022) | TORQFLOW ASS'Y | 1 | SN: 1480-1482 KIT-FLAG: _- SERIALNO: 1480-1482 |
|||
| ? | □567-15-00021 | TORQFLOW ASS'Y | 1 | SN: 1003-1479 KIT-FLAG: _- SERIALNO: 1003-1479 |
|||

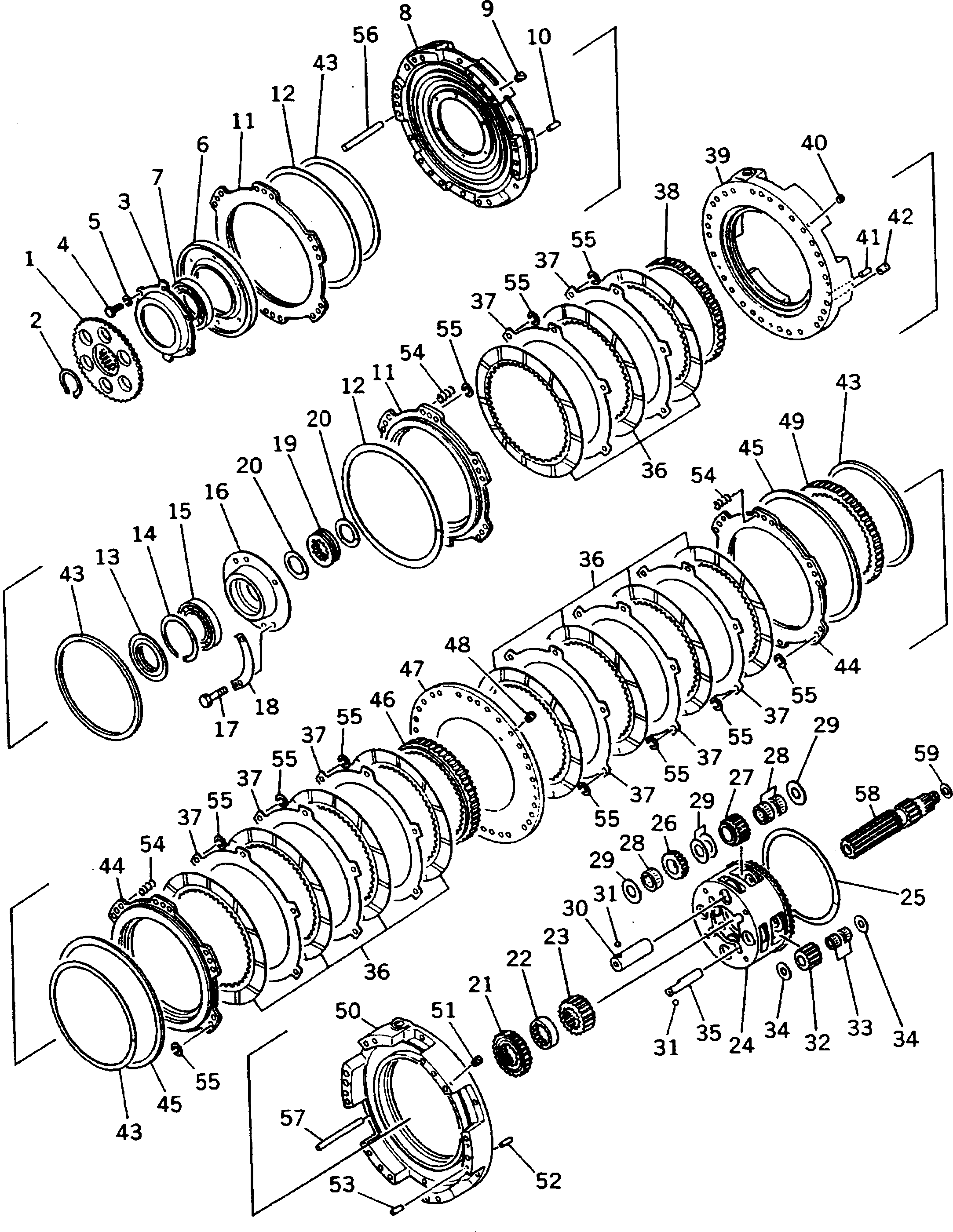

| ? | THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.2401 TO 2431 | SERIALNO: |
|||||
| ? | (567-15-00103) | • TRANSMISSION ASS'Y | 1 | SN: 1505-(1550) KIT-FLAG: _- SERIALNO: 1505-(1550) |
|||
| ? | (567-15-00102) | • TRANSMISSION ASS'Y | 1 | SN: 1483-1504 KIT-FLAG: _- SERIALNO: 1483-1504 |
|||
| ? | (567-15-00103) | • TRANSMISSION ASS'Y | 1 | SN: 1480-1482 KIT-FLAG: _- SERIALNO: 1480-1482 |
|||
| ? | (567-15-00102) | • TRANSMISSION ASS'Y | 1 | SN: 1003-1479 KIT-FLAG: _- SERIALNO: 1003-1479 |
|||
| ? | THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.2401 TO 2415 | SERIALNO: |
|||||
| ? | 281-15-12221 | • • GEAR | 1 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 04064-06320 | • • RING,SNAP | 2 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 566-15-11231 | • • COVER | 1 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 01010-51030 | • • BOLT | 6 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 01602-21030 | • • WASHER,SPRING | 6 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 281-15-11311 | • • CASE | 1 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 281-15-12990 | • • BEARING | 1 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 567-15-00170 | • • HOUSING ASS'Y | 1 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | ☆ | • • • HOUSING | 1 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 234-15-12780 | • • • SCREW | 2 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 04020-01434 | • • PIN,DOWEL | 2 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 567-15-12720 | • • PISTON | 2 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 567-15-12820 | • • RING,SEAL | 2 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 281-15-12470 | • • SPACER | 1 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 130-09-15152 | • • RING,SNAP | 1 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 06000-06017 | • • BEARING | 1 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 566-15-12341 | • • CAGE | 1 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 01010-51020 | • • BOLT | 4 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 566-15-12470 | • • LOCK (K28) | 2 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 566-15-12231 | • • COLLAR | 1 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 07018-21004 | • • RING,SEAL | 2 | SN: .- KIT-FLAG: _- SERIALNO: .- |
|||
| ? | □281-15-12841 | • • RING,SEAL | 2 | SN: 1003-. KIT-FLAG: _- SERIALNO: 1003-. |
|||
| ? | 566-15-42240 | • • GEAR | 1 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 566-15-12260 | • • COLLAR | 1 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 566-15-12251 | • • GEAR | 1 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 567-15-12350 | • • CARRIER | 1 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 568-15-12950 | • • RING,SNAP | 1 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 566-15-12420 | • • GEAR | 4 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 566-15-42430 | • • GEAR | 4 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 566-15-19120 | • • BEARING | 12 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 09233-14520 | • • WASHER,THRUST | 16 | SN: (1536)- KIT-FLAG: _- SERIALNO: (1536)- |
|||
| ? | □566-15-12554 | • • WASHER,THRUST | 16 | SN: 1003-(1535) KIT-FLAG: _- SERIALNO: 1003-(1535) |
|||
| ? | 566-15-12521 | • • SHAFT | 4 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 04260-00635 | • • BALL,STEEL | 8 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 566-15-42440 | • • GEAR | 4 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 566-15-19110 | • • BEARING | 8 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 09233-12620 | • • WASHER,THRUST | 8 | SN: (1536)- KIT-FLAG: _- SERIALNO: (1536)- |
|||
| ? | □281-15-12563 | • • WASHER,THRUST | 8 | SN: 1003-(1535) KIT-FLAG: _- SERIALNO: 1003-(1535) |
|||
| ? | 566-15-12531 | • • SHAFT | 4 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 195-15-32710 | • • DISC,CLUTCH | 11 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 281-15-12160 | • • PLATE | 8 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 281-15-12631 | • • GEAR,RING | 1 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 567-15-00161 | • • HOUSING ASS'Y | 1 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | ☆ | • • • HOUSING | 1 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 145-14-11320 | • • • PLUG | 2 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 04020-01434 | • • PIN,DOWEL | 2 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 569-15-41310 | • • SLEEVE | 12 | SN: .- KIT-FLAG: _- SERIALNO: .- |
|||
| ? | □09231-01430 | • • SLEEVE | 12 | SN: 1003-. KIT-FLAG: _- SERIALNO: 1003-. |
|||
| ? | 144-15-22881 | • • RING,RING | 4 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 567-15-12710 | • • PISTON | 2 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 144-15-22871 | • • RING,SEAL | 2 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 281-15-12621 | • • GEAR,RING | 1 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 567-15-00200 | • • PLATE ASS'Y | 1 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | ☆ | • • • PLATE | 1 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 145-14-11320 | • • • PLUG | 2 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 567-15-12610 | • • GEAR,RING | 1 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 567-15-00151 | • • HOUSING ASS'Y | 1 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | ☆ | • • • HOUSING | 1 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 145-14-11320 | • • • PLUG | 2 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 04020-01434 | • • PIN,DOWEL | 2 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 281-15-11380 | • • PIN,DOWEL | 2 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 145-14-12790 | • • SPRING, (L= 59.0),(L=59) | 36 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 175-15-42880 | • • SPRING | 66 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 155-15-12770 | • • PIN,(D=15, L=150) | 6 | SN: (1551)- KIT-FLAG: _- SERIALNO: (1551)- |
|||
| ? | ♦281-15-11361 | • • PIN,(D=15, L=151) | 6 | SN: 1003-(1550) KIT-FLAG: _- SERIALNO: 1003-(1550) |
|||
| ? | 281-15-11370 | • • PIN,(D=15, L=175) | 6 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 281-15-12123 | • • SHAFT | 1 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
|||
| ? | 07018-20353 | • • RING,SEAL | 1 | SN: 1003- KIT-FLAG: _- SERIALNO: 1003- |
