Содержание Dump Trucks Komatsu HD205-3 S/N 1003-UP(hd205-3c)

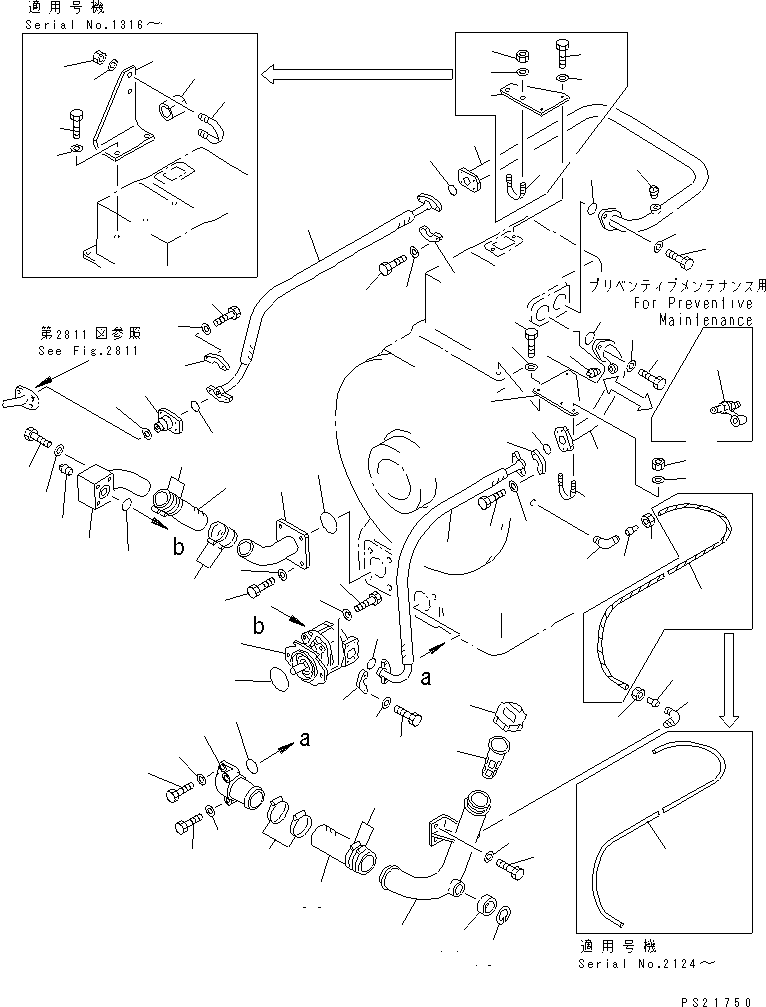

TRANSMISSION PIPING (1/2)(#1266-)(180400 : 6425A)
Номер на схеме Каталожный номер Название Количество Детали
? (705-21-36060) PUMP ASS'Y 1
SN: 1266-
KIT-FLAG: _-
SERIALNO: 1266-
? 07000-22130 O-RING 1
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 01010-51665 BOLT 2
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 01643-31645 WASHER 2
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 567-61-42130 TUBE 1
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 07000-22085 O-RING 1
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 01010-51240 BOLT 4
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 01643-51232 WASHER 4
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 07260-04716 HOSE 1
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 208-09-11120 CLAMP 4
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 567-61-42140 TUBE 1
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 07000-22060 O-RING 1
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 01010-51280 BOLT 4
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 01643-51232 WASHER 4
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 07042-20108 PLUG 1
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 07298-01008 HOSE 1
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 07000-23032 O-RING 2
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 07371-31049 FLANGE,SPLIT 4
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 07372-21035 BOLT 8
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 01643-31032 WASHER 8
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 567-61-42150 TUBE 1
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 07000-23028 O-RING 1
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 01010-51035 BOLT 2
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 01643-51032 WASHER 2
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 567-61-42520 PLATE 1
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 01010-51035 BOLT 2
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 01643-31032 WASHER 2
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 07283-23442 CLIP 1
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 01599-01011 NUT 1
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 01643-31032 WASHER 2
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 567-61-42170 ELBOW 1
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 07000-22060 O-RING 1
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 01010-51240 BOLT 2
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 01010-51285 BOLT 2
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 01643-51232 WASHER 4
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 07260-05816 HOSE 1
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 205-09-61120 CLAMP 4
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 567-61-42720 FILLER 1
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 01010-51225 BOLT 2
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 01643-31232 WASHER 2
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 07051-01000 CAP 1
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 07056-10045 STRAINER 1
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 04065-04018 RING,SNAP 1
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 07035-04010 GAUGE 1
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 07834-00613 ELBOW 1
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 07831-00612 SLEEVE 2
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 07833-00614 NUT 2
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 07822-00606 TUBE 1
SN: 2124-
KIT-FLAG: _-
SERIALNO: 2124-
? 07823-00606 TUBE 1
SN: 1003-2123
KIT-FLAG: _-
SERIALNO: 1003-2123
? 07834-00613 ELBOW 1
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 567-61-42160 TUBE 1
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 07000-23028 O-RING 1
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 01010-51035 BOLT 2
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 01643-51032 WASHER 2
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 07042-20108 PLUG 1
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 799-101-5160 NIPPLE,(FOR PREVENTIVE MAINTENANCE) 1
SN: 1266-
KIT-FLAG: _-
SERIALNO: 1266-
? 07042-20108 PLUG 1
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 567-61-42531 BRACKET 1
SN: 1316-
KIT-FLAG: _-
SERIALNO: 1316-
? 567-61-42530 PLATE 1
SN: 1003-1315
KIT-FLAG: _-
SERIALNO: 1003-1315
? 01010-51035 BOLT 2
SN: 1316-
KIT-FLAG: _-
SERIALNO: 1316-
? 01010-50830 BOLT 2
SN: 1003-1315
KIT-FLAG: _-
SERIALNO: 1003-1315
? 01643-31032 WASHER 2
SN: 1316-
KIT-FLAG: _-
SERIALNO: 1316-
? 01643-30823 WASHER 2
SN: 1003-1315
KIT-FLAG: _-
SERIALNO: 1003-1315
? 07283-24346 CLIP 1
SN: 1316-
KIT-FLAG: _-
SERIALNO: 1316-
? 07283-23442 CLIP 1
SN: 1266-1315
KIT-FLAG: _-
SERIALNO: 1266-1315
? 01599-01011 NUT 2
SN: 1266-
KIT-FLAG: _-
SERIALNO: 1266-
? 01643-31032 WASHER 2
SN: 1266-
KIT-FLAG: _-
SERIALNO: 1266-
? 07298-01008 HOSE 1
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 07000-23032 O-RING 2
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 567-61-42171 FLANGE 1
SN: 1266-
KIT-FLAG: _-
SERIALNO: 1266-
? 07005-02716 SEAL, WASHER 1
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 07371-31049 FLANGE,SPLIT 4
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 07372-21035 BOLT 8
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 01643-31032 WASHER 8
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 283-62-19310 RUBBER 1
SN: 1316-
KIT-FLAG: _-
SERIALNO: 1316-

Dump Trucks Komatsu / HD205-3 S/N 1003-UP(hd205-3c) / TRANSMISSION PIPING (1/2)(#1266-)(180400 : 6425A)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
