Содержание Dump Trucks Komatsu HD205-3 S/N 1003-UP(hd205-3c)

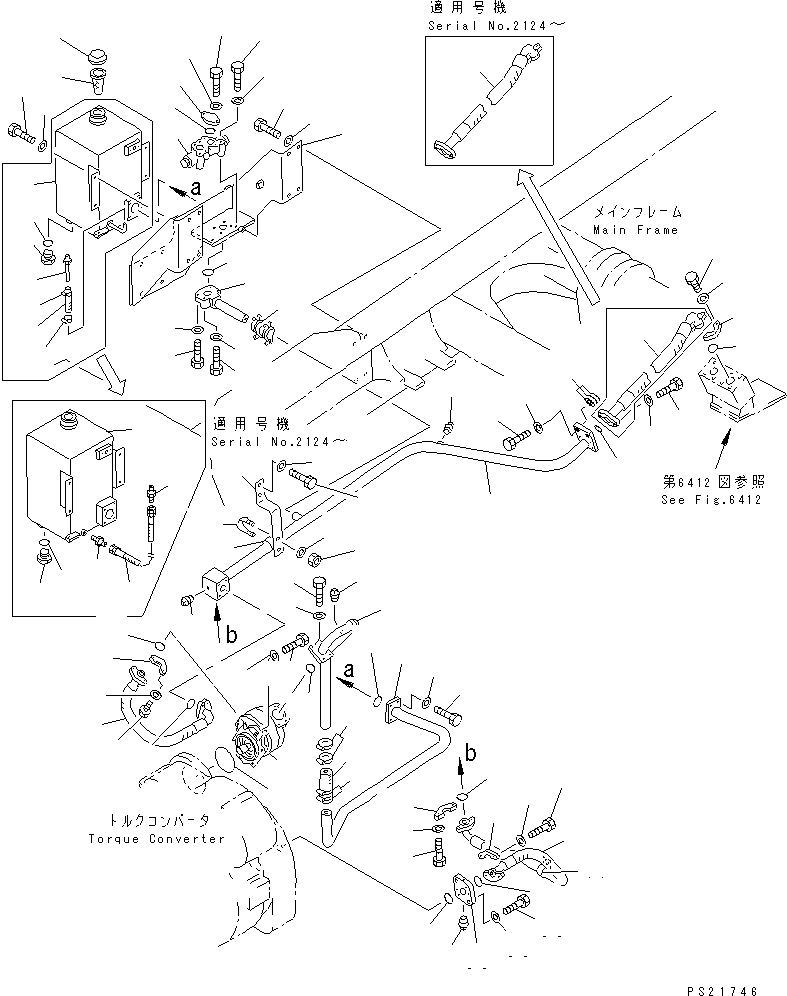

BRAKE COOLING PIPING (1/3) (SUB TANK TO BRAKE)(#1266-)(180310 : 6411C)
Номер на схеме Каталожный номер Название Количество Детали
? 567-60-41323 BRACKET 1
SN: 1266-
KIT-FLAG: _-
SERIALNO: 1266-
? 01010-51435 BOLT 8
SN: 1266-
KIT-FLAG: _-
SERIALNO: 1266-
? 01643-31445 WASHER 8
SN: 1266-
KIT-FLAG: _-
SERIALNO: 1266-
? 567-60-41312 TANK 1
SN: 2124-
KIT-FLAG: _-
SERIALNO: 2124-
? 567-60-41311 TANK 1
SN: 1266-2123
KIT-FLAG: _-
SERIALNO: 1266-2123
? 01010-51225 BOLT 4
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 01643-31232 WASHER 4
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 07051-01000 CAP 1
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 07056-10045 STRAINER 1
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 07044-12412 PLUG 1
SN: 2124-
KIT-FLAG: _-
SERIALNO: 2124-
? 07044-13620 PLUG 1
SN: 1003-2123
KIT-FLAG: _-
SERIALNO: 1003-2123
? 07002-02434 O-RING 1
SN: 2124-
KIT-FLAG: _-
SERIALNO: 2124-
? 07002-03634 O-RING 1
SN: 1003-2123
KIT-FLAG: _-
SERIALNO: 1003-2123
? (705-22-36060) PUMP ASS'Y (SAR63) 1
SN: 1266-
KIT-FLAG: _-
SERIALNO: 1266-
? 07000-22130 O-RING 1
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 01010-51645 BOLT 2
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 01643-31645 WASHER 2
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 567-61-42122 TUBE 1
SN: 1266-
KIT-FLAG: _-
SERIALNO: 1266-
? 07000-22060 O-RING 1
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 01010-51235 BOLT 4
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 01643-51232 WASHER 4
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 07042-20108 PLUG 1
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 567-61-42112 TUBE 1
SN: 1266-
KIT-FLAG: _-
SERIALNO: 1266-
? 07000-22060 O-RING 1
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 01010-51235 BOLT 4
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 01643-51232 WASHER 4
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 07260-04120 HOSE 1
SN: 1449-
KIT-FLAG: _-
SERIALNO: 1449-
? 07260-04116 HOSE 1
SN: 1266-1448
KIT-FLAG: _-
SERIALNO: 1266-1448
? 208-09-11110 CLAMP 4
SN: 1266-
KIT-FLAG: _-
SERIALNO: 1266-
? 07298-01008 HOSE 1
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 07000-23032 O-RING 2
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 07371-31049 FLANGE,SPLIT 4
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 07372-21035 BOLT 8
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 01643-51032 WASHER 8
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 07298-01009 HOSE 1
SN: 1266-
KIT-FLAG: _-
SERIALNO: 1266-
? 07000-23032 O-RING 2
SN: 1266-
KIT-FLAG: _-
SERIALNO: 1266-
? 07371-31049 FLANGE,SPLIT 4
SN: 1266-
KIT-FLAG: _-
SERIALNO: 1266-
? 07372-21035 BOLT 8
SN: 1266-
KIT-FLAG: _-
SERIALNO: 1266-
? 01643-51032 WASHER 8
SN: 1266-
KIT-FLAG: _-
SERIALNO: 1266-
? 567-61-42181 FLANGE 1
SN: 1266-
KIT-FLAG: _-
SERIALNO: 1266-
? 07000-23035 O-RING 1
SN: 1266-
KIT-FLAG: _-
SERIALNO: 1266-
? 01010-51250 BOLT 2
SN: 1266-
KIT-FLAG: _-
SERIALNO: 1266-
? 01643-51232 WASHER 2
SN: 1266-
KIT-FLAG: _-
SERIALNO: 1266-
? 07042-20108 PLUG 1
SN: 1266-
KIT-FLAG: _-
SERIALNO: 1266-
? 281-01-13180 CLIP 1
SN: 1266-
KIT-FLAG: _-
SERIALNO: 1266-
? 567-61-42213 TUBE 1
SN: 1266-
KIT-FLAG: _-
SERIALNO: 1266-
? 01010-51260 BOLT 2
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 01643-31232 WASHER 2
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 07042-20108 PLUG 2
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 567-51-42541 BRACKET 1
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 01010-51230 BOLT 2
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 01643-31232 WASHER 2
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 567-61-41920 CUSHION 1
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 07283-25150 CLIP 1
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 01599-01011 NUT 2
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 01643-31032 WASHER 2
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 07297-01412 HOSE 1
SN: 2124-
KIT-FLAG: _-
SERIALNO: 2124-
? 07297-41412 HOSE 1
SN: 1003-2123
KIT-FLAG: _-
SERIALNO: 1003-2123
? 07000-23048 O-RING 2
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 07371-31465 FLANGE,SPLIT 4
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 07372-21240 BOLT 8
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 01643-51232 WASHER 8
SN: 1003-
KIT-FLAG: _-
SERIALNO: 1003-
? 567-61-43411 TUBE 1
SN: 1266-
KIT-FLAG: _-
SERIALNO: 1266-
? 07000-23035 O-RING 1
SN: 1266-
KIT-FLAG: _-
SERIALNO: 1266-
? 01010-51045 BOLT 2
SN: 1266-
KIT-FLAG: _-
SERIALNO: 1266-
? 01010-51060 BOLT 2
SN: 1266-
KIT-FLAG: _-
SERIALNO: 1266-
? 01643-51032 WASHER 4
SN: 1266-
KIT-FLAG: _-
SERIALNO: 1266-
? 567-61-42470 COUPLING 1
SN: 1266-
KIT-FLAG: _-
SERIALNO: 1266-
? (567-60-41502) VALVE ASS'Y 1
SN: 1266-
KIT-FLAG: _-
SERIALNO: 1266-
? 01010-51285 BOLT 3
SN: 1266-
KIT-FLAG: _-
SERIALNO: 1266-
? 01643-31232 WASHER 3
SN: 1266-
KIT-FLAG: _-
SERIALNO: 1266-
? 567-61-43440 FLANGE 1
SN: 1266-
KIT-FLAG: _-
SERIALNO: 1266-
? 07000-23035 O-RING 1
SN: 1266-
KIT-FLAG: _-
SERIALNO: 1266-
? 01010-51030 BOLT 2
SN: 1266-
KIT-FLAG: _-
SERIALNO: 1266-
? 01643-31032 WASHER 2
SN: 1266-
KIT-FLAG: _-
SERIALNO: 1266-
? 567-61-43430 TUBE 1
SN: 1266-2123
KIT-FLAG: _-
SERIALNO: 1266-2123
? 709-12-12220 HOSE 1
SN: 2124-
KIT-FLAG: _-
SERIALNO: 2124-
? 07260-00913 HOSE 1
SN: 1266-2123
KIT-FLAG: _-
SERIALNO: 1266-2123
? 208-06-11220 NIPPLE 2
SN: 2124-
KIT-FLAG: _-
SERIALNO: 2124-
? 07281-00197 CLAMP 2
SN: 1266-2123
KIT-FLAG: _-
SERIALNO: 1266-2123
? 01643-31445 WASHER 6
SN: 1266-
KIT-FLAG: _-
SERIALNO: 1266-

Dump Trucks Komatsu / HD205-3 S/N 1003-UP(hd205-3c) / BRAKE COOLING PIPING (1/3) (SUB TANK TO BRAKE)(#1266-)(180310 : 6411C)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
