Содержание Excavators Mining Komatsu PC3000-6 S/N 06287(G06287)

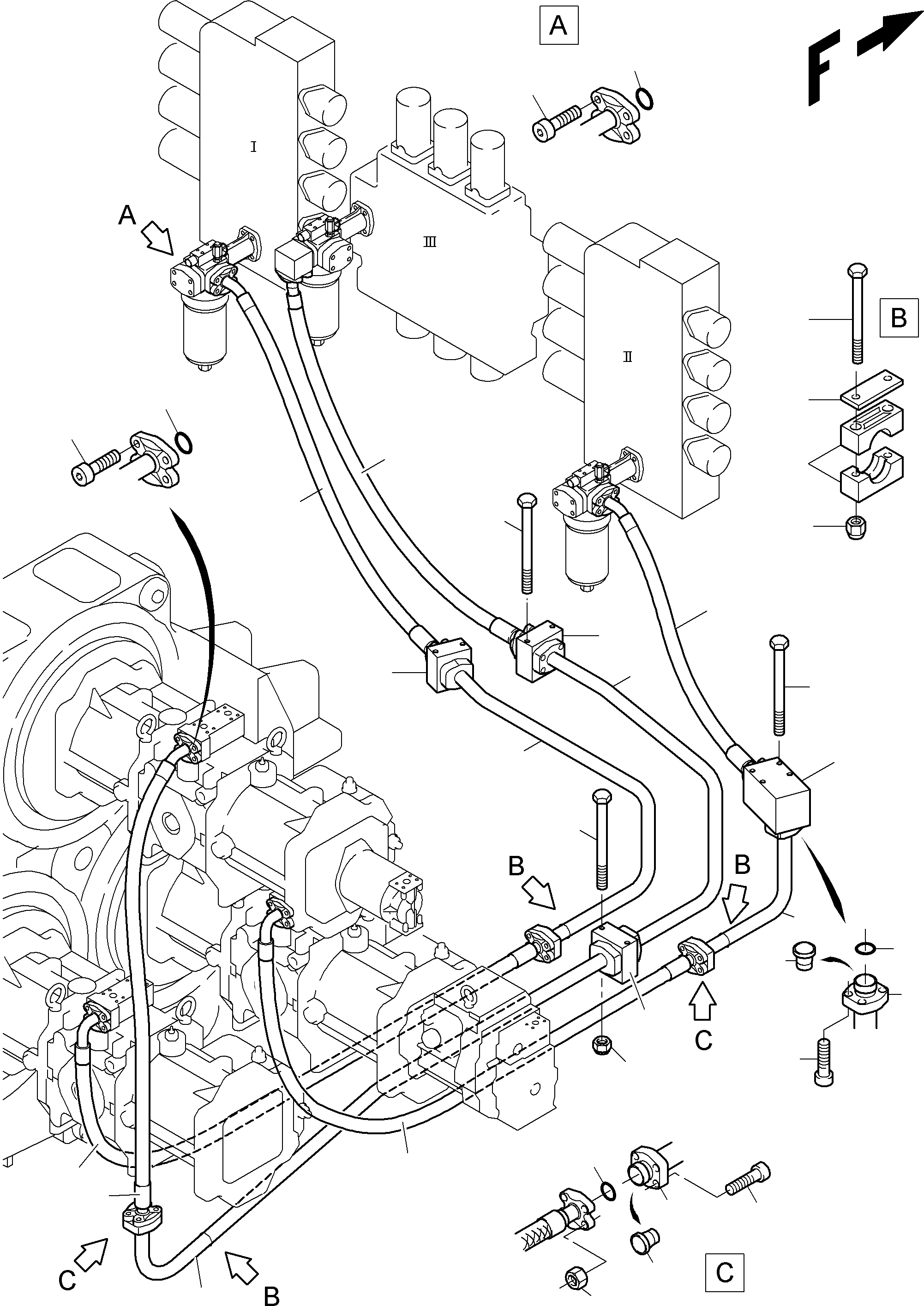

Pressure Lines - MainPumps - H.P. Filter(485-1833b : 485-1833b)
Номер на схеме Каталожный номер Название Количество Детали
? 517 727 98 Hose assy. DN 40 x 1370 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40 x 1370
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 695 98 Hose assy. DN 40 x 1650 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40 x 1650
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 688 98 Hose assy. DN 40 x 1960 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40 x 1960
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 616 98 Hose assy. DN 40 x 1500 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40 x 1500
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 793 499 73 Pipe assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohr kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 793 492 73 Pipe assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohr kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 793 496 73 Pipe assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohr kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 636 98 Hose assy. DN 40 x 1900 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40 x 1900
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 793 461 73 Pipe assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohr kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 619 823 40 Hose assy. DN 40 x 1200 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40 x 1200
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 209 40 Flange seal 38
EnglischBem:
DeutschBem:
DeutschDesc: Flanschdichtung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 188 99 Bolt 72
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 925 134 40 Intermediate plate 2
EnglischBem:
DeutschBem:
DeutschDesc: Zwischenplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 649 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 928 846 40 Intermediate plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Zwischenplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 302 553 99 Bolt 2
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 601 99 Nut 6
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 925 135 40 Diffuser 1
EnglischBem:
DeutschBem:
DeutschDesc: Umlenkklotz
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 682 98 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 500 127 98 Flange 8
EnglischBem:
DeutschBem:
DeutschDesc: Flansch
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 500 203 98 Collar ring 3
EnglischBem:
DeutschBem:
DeutschDesc: Kragenring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 509 170 98 Bolt 36
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 332 336 99 Nut 36
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 501 898 98 Collar ring 5
EnglischBem:
DeutschBem:
DeutschDesc: Kragenring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 289 99 Bolt 20
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 385 243 40 Flange seal 6
EnglischBem:
DeutschBem:
DeutschDesc: Flanschdichtung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 502 98 Bolt 20
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 617 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 534 008 99 Cover plate 6
EnglischBem:
DeutschBem:
DeutschDesc: Deckplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 977 98 Pair of clamps 3
EnglischBem:
DeutschBem:
DeutschDesc: Klemmenpaar
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 600 99 Nut 6
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / PC3000-6 S/N 06287(G06287) / Pressure Lines - MainPumps - H.P. Filter(485-1833b : 485-1833b)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
