Содержание Excavators Mining Komatsu PC3000-6 S/N 46175(g46175)

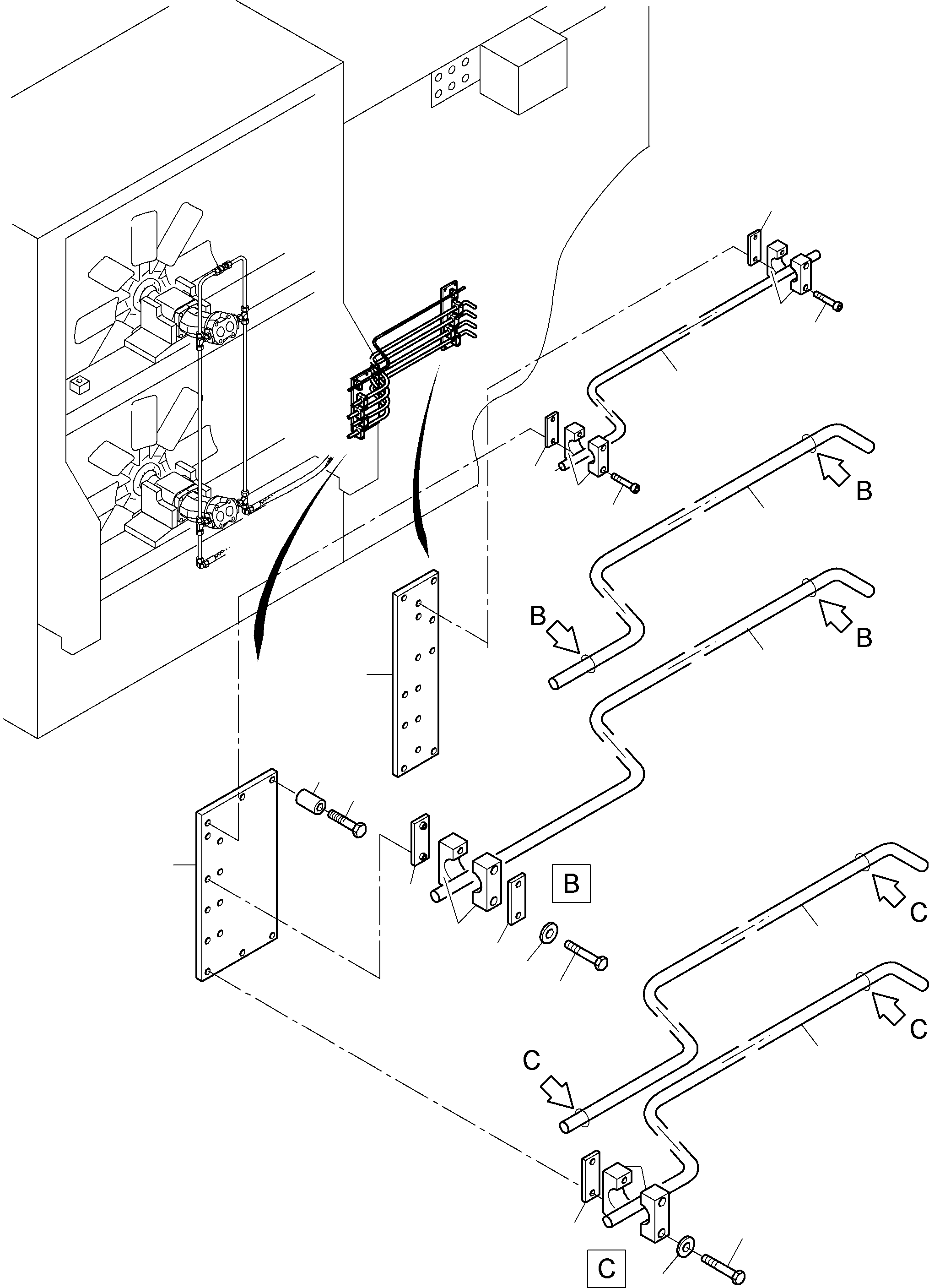

Pressure Lines - Fan Motors, Fan Pump(485-1818b : 485-1818b)
Номер на схеме Каталожный номер Название Количество Детали
? 923 993 40 Pipe 2
EnglischBem:
DeutschBem:
DeutschDesc: Rohr
InternBDB: Ш 25x3x1375
InternKon: 923 936 40 / 43
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 371 264 99 Union Nut 12
EnglischBem:
DeutschBem:
DeutschDesc: Ьberwurfmutter
InternBDB: N-S 25 / ISO 8434
InternKon: 923 936 40 / 46
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 868 40 Olive 12
EnglischBem:
DeutschBem:
DeutschDesc: Schneidring
InternBDB: ES-4 S25 WN 655 939 40
InternKon: 923 936 40 / 45
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 414 99 Socket 4
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: SDS 25 X M33x2 / ISO8434
InternKon: 923 936 40 / 50
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 853 40 Pipe 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohr
InternBDB: Ш 25x3x300
InternKon: 923 936 40 / 42
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 938 40 Valve 1
EnglischBem:
DeutschBem:
DeutschDesc: Ventil
InternBDB: RHD 25-PS / OMD 0,2B
InternKon: 923 936 40 / 47
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 740 98 Socket 4
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: SWBT-S 25 / ISO 8434-4
InternKon: 923 936 40 / 51
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 500 086 40 Pipe 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohr
InternBDB: 25x3x70
InternKon: 923 936 40 / 59
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 837 98 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: E-S 25 / ISO 8434
InternKon: 923 936 40 / 24
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 764 98 Hose assy. DN 25x750 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 25x750
InternBDB: 350 DOS 25 DOS 25 45
InternKon: 923 936 40 / 57
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 928 873 40 Pipe 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohr
InternBDB: Ш 25x2,5x068,5
InternKon: 935 281 40 / 159
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 443 99 Socket 4
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: S-S 25 / ISO 8434
InternKon: 935 281 40 / 172
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 006 632 98 Half flange 8
EnglischBem:
DeutschBem:
DeutschDesc: Flanschhдlfte
InternBDB: 25/210
InternKon: 935 281 40 / 68
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 324 524 40 Flange seal 2
EnglischBem:
DeutschBem:
DeutschDesc: Flanschdichtung
InternBDB:
InternKon: 935 281 40 / 62
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 148 99 Bolt 8
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M10x30 / DIN 912
InternKon: 935 281 40 / 130
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 735 40 Flange connection 1
EnglischBem:
DeutschBem:
DeutschDesc: Flanschverbindung
InternBDB: GFS 34/30 S
InternKon: 935 281 40 / 129
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 786 98 Hose assy. DN 32x1150 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 32x1150
InternBDB: SHL350 DOS 30 DOS 30 90°
InternKon: 935 281 40 / 20
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 729 98 Hose assy. DN 25x3600 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 25x3600
InternBDB: SHL350 DOS 25 DOS 25
InternKon: 935 281 40 / 21
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 928 870 40 Console 1
EnglischBem:
DeutschBem:
DeutschDesc: Konsole
InternBDB:
InternKon: 935 281 40 / 154
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 928 875 40 Console 1
EnglischBem:
DeutschBem:
DeutschDesc: Konsole
InternBDB:
InternKon: 935 281 40 / 155
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 745 98 Resilient sleeve 8
EnglischBem:
DeutschBem:
DeutschDesc: Dehnhьlse
InternBDB: 13/25x40 / WN 341 948 40
InternKon: 935 281 40 / 193
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 810 99 Bolt 8
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M12x60 / DIN 933
InternKon: 935 281 40 / 199
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 533 998 99 Pair of clamps 2
EnglischBem:
DeutschBem:
DeutschDesc: Klemmpaar
InternBDB: S-1-R-15 PP / DIN 3015
InternKon: 935 281 40 / 198
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 576 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M10x45 / 8.8 DIN 931
InternKon: 935 281 40 / 197
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 533 996 99 Weld on plate 2
EnglischBem:
DeutschBem:
DeutschDesc: AnschweiЯplatte
InternBDB: S-DP-A-1 / DIN 3015
InternKon: 935 281 40 / 217
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 930 064 40 Pipe 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohr
InternBDB: Ш 15x1,5x1121
InternKon: 935 281 40 / 156
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 930 066 40 Pipe 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohr
InternBDB: Ш 28x2,5x1171
InternKon: 935 281 40 / 158
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 930 065 40 Pipe 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohr
InternBDB: Ш 28x2,5x1141
InternKon: 935 281 40 / 157
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 928 874 40 Pipe 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohr
InternBDB: Ш 25x2,5x1195
InternKon: 935 281 40 / 160
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 534 000 99 Pair of clamps 4
EnglischBem:
DeutschBem:
DeutschDesc: Klemmpaar
InternBDB: S-2-R-25 / DIN 3015
InternKon: 935 281 40 / 200
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 954 98 Pair of clamps 12
EnglischBem:
DeutschBem:
DeutschDesc: Klemmpaar
InternBDB: S-2-R-28 / DIN 3015
InternKon: 935 281 40 / 201
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 534 001 99 Cover Plate 18
EnglischBem:
DeutschBem:
DeutschDesc: Deckplatte
InternBDB: S-DP-A-2 / DIN 3015
InternKon: 935 281 40 / 202
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 579 99 Bolt 22
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M10x60 / DIN931
InternKon: 935 281 40 / 203
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 343 005 99 Washer 28
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: 10,5 / DIN 93
InternKon: 935 281 40 / 204
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 534 002 99 Weld on plate 4
EnglischBem:
DeutschBem:
DeutschDesc: AnschweiЯplatte
InternBDB: S-AP-A-2 / DIN 3015
InternKon: 935 281 40 / 207
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 226 98 Pair of clamps 1
EnglischBem:
DeutschBem:
DeutschDesc: Klemmpaar
InternBDB: S-2-R-30 / DIN 3015
InternKon: 935 281 40 / 208
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 928 859 40 Pipe 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohr
InternBDB: Ш 30x4x1289,5
InternKon: 935 281 40 / 151
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 371 265 99 Union Nut 2
EnglischBem:
DeutschBem:
DeutschDesc: Ьberwurfmutter
InternBDB: N-S 30 / ISO 8434
InternKon: 935 281 40 / 164
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 352 40 Olive 2
EnglischBem:
DeutschBem:
DeutschDesc: Schneidring
InternBDB: ES-4 S30 WN 655 939 40
InternKon: 935 281 40 / 165
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 445 99 Socket 2
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: S-S 30 / ISO 8434
InternKon: 935 281 40 / 166
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 740 98 Hose assy. DN 32x850 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 32x850
InternBDB: SHL350 DOS 30 DOS 30 90°
InternKon: 935 281 40 / 148
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
