Содержание Excavators Mining Komatsu PC4000-6E S/N 08217(G08217)

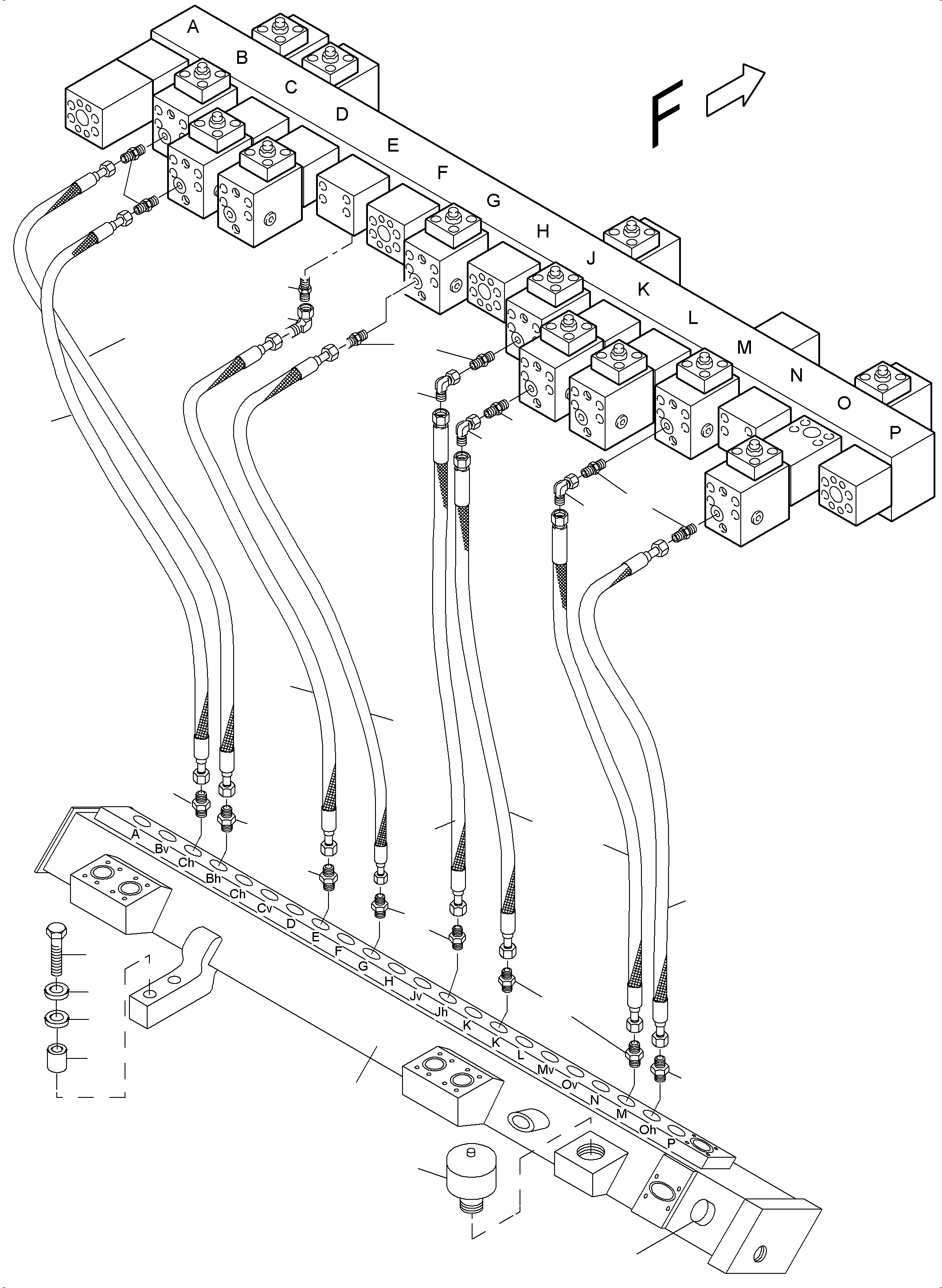

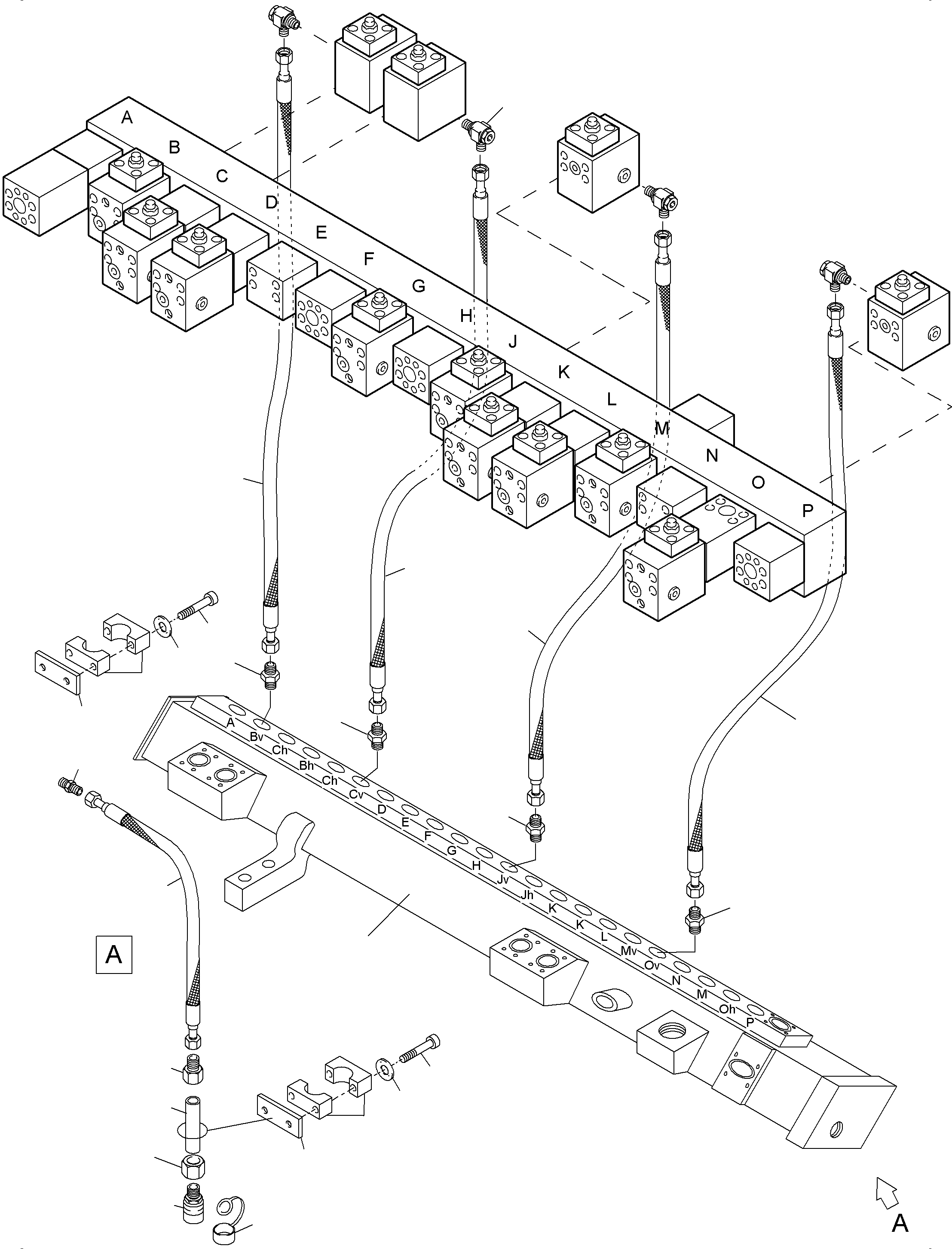

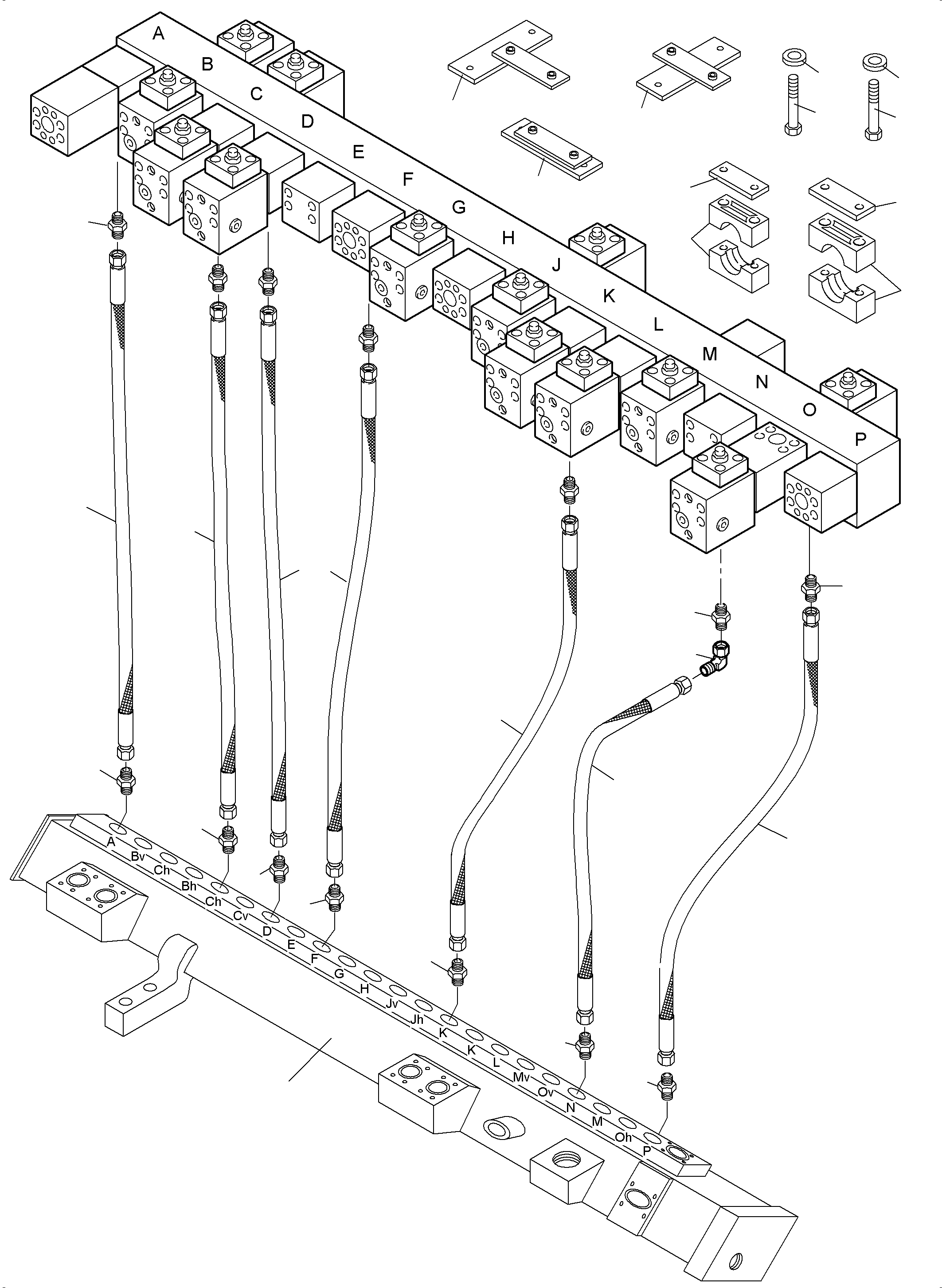

Return lines - mainfold (BH)(355-1862e : 355-1862e)
Номер на схеме Каталожный номер Название Количество Детали
? 938 560 40 Header 1
EnglischBem:
DeutschBem:
DeutschDesc: Sammelrohr
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 898 129 40 Pulsation absorber 1
EnglischBem:
DeutschBem:
DeutschDesc: Pulsationsdдmpfer
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 415 99 Socket 10
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 414 99 Socket 13
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 006 891 98 Union 6
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 340 98 Hose assy. DN 40x1855 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40x1855
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 484 98 Hose assy. DN 20x1980 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 20x1980
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 485 98 Hose assy. DN 20x2040 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 20x2040
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 480 98 Hose assy. DN 20x1840 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 20x1840
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 215 98 Hose assy. DN 40x1955 3
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40x1955
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 483 98 Hose assy. DN 20x1935 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 20x1935
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 374 40 Socket 8
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 214 98 Hose assy. DN 40x1880 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauch DN 40x1880
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 413 99 Socket 9
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 775 98 Hose assy. DN 20x1870 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 20x1870
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 753 40 Hose protection A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchschutz
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 754 40 Hose protection A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchschutz
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 844 98 Hose assy. DN 20x2170 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 20x2170
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 481 98 Hose assy. DN 20x1865 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 20x1865
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 899 929 40 Resilient sleeve 3
EnglischBem:
DeutschBem:
DeutschDesc: Dehnhьlse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 713 98 Cup spring 6
EnglischBem:
DeutschBem:
DeutschDesc: Tellerfeder
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 618 99 Washer 6
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 887 99 Bolt 3
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 953 234 40 Pipe 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohr
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 502 98 Hose assy. DN 20x2100 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 20x2100
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 081 496 40 Protection cap 1
EnglischBem:
DeutschBem:
DeutschDesc: Schutzkappe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 081 495 40 Coupling sleeve 1
EnglischBem:
DeutschBem:
DeutschDesc: Kupplungsmuffe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 409 99 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 643 98 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 371 244 99 Olive 2
EnglischBem:
DeutschBem:
DeutschDesc: Schneidring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 371 277 99 Union nut 2
EnglischBem:
DeutschBem:
DeutschDesc: Ьberwurfmutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 500 942 98 Half clamp 2
EnglischBem:
DeutschBem:
DeutschDesc: Klemmenhдlfte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 736 99 Screw 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 909 935 40 Holding device f 1-conductor 8
EnglischBem:
DeutschBem:
DeutschDesc: Halterung F 1-Leitung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 938 562 40 Holding device f 1-conductor 1
EnglischBem:
DeutschBem:
DeutschDesc: Halterung F 1-Leitung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 938 563 40 Holding device f 1-conductor 4
EnglischBem:
DeutschBem:
DeutschDesc: Halterung F 1-Leitung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 534 004 99 Cover plate 13
EnglischBem:
DeutschBem:
DeutschDesc: Deckplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 534 008 99 Cover plate 13
EnglischBem:
DeutschBem:
DeutschDesc: Deckplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 534 007 99 Clamp set 13
EnglischBem:
DeutschBem:
DeutschDesc: Klemmenpaar
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 923 98 Clamp set 13
EnglischBem:
DeutschBem:
DeutschDesc: Klemmenpaar
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 581 99 Bolt 26
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 612 99 Bolt 26
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 343 005 99 Washer 26
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 343 006 99 Washer 26
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 165 98 Union 3
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 173 495 40 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯschraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 482 98 Hose assy. DN 20x1870 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 20x1870
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 669 98 Clamp set 3
EnglischBem:
DeutschBem:
DeutschDesc: Klemmpaar
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 538 99 Bolt 6
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 506 99 Washer 10
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 511 856 98 Cover plate 2
EnglischBem:
DeutschBem:
DeutschDesc: Deckplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 511 857 98 Cover plate 3
EnglischBem:
DeutschBem:
DeutschDesc: Deckplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
