Содержание Excavators Mining Komatsu PC5500-6 S/N 15112(G15112)

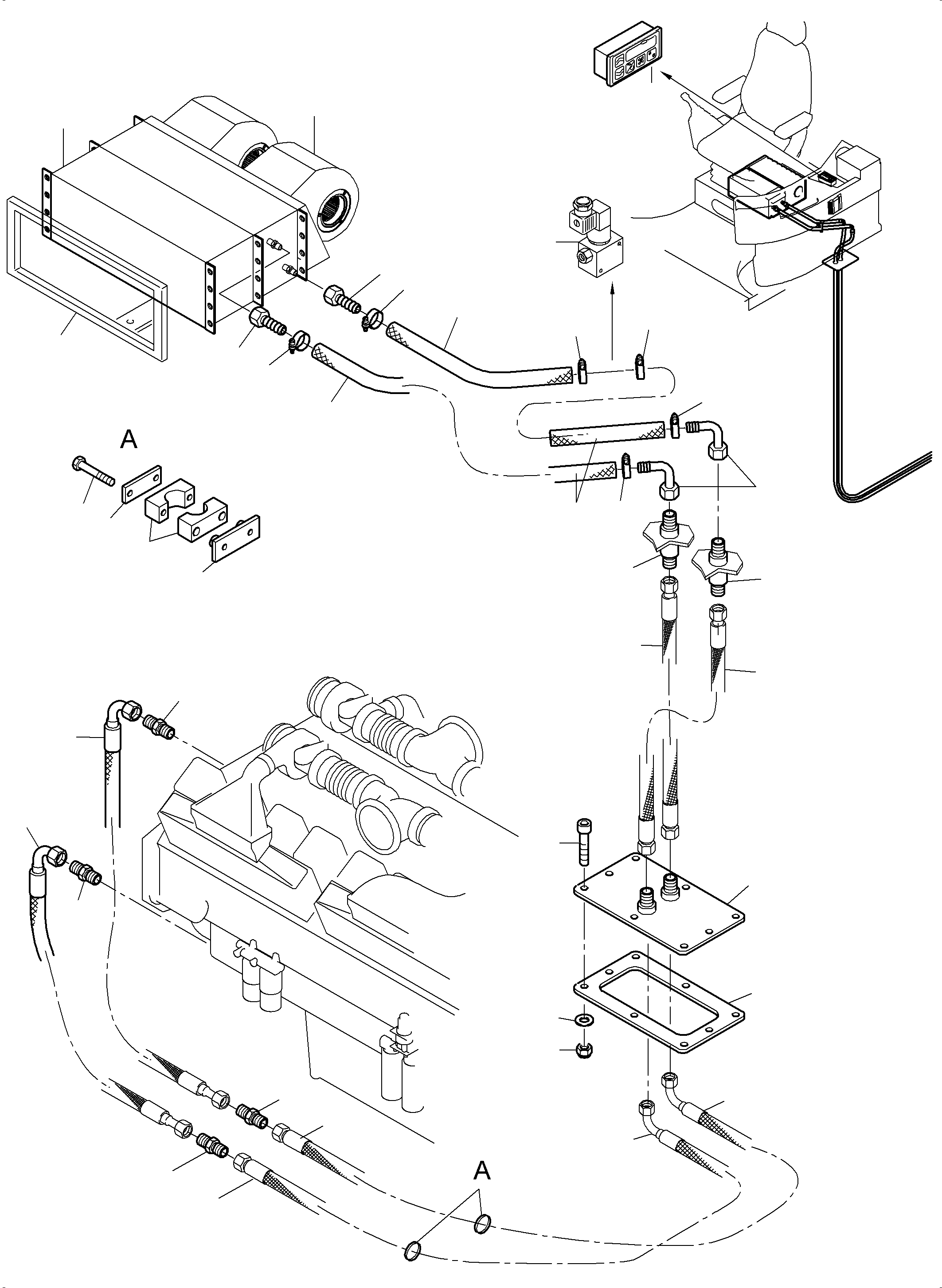

Cab Heater Arr.(515-2030e : 515-2030e)
Наименование Страница Код страницы
Electric Heater (collectorless) 991-0882 991-0882

Номер на схеме Каталожный номер Название Количество Детали
? 795 954 73 Control unit 1
EnglischBem:
DeutschBem:
DeutschDesc: Bedienelement
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 794 715 73 Valve 1
EnglischBem:
DeutschBem:
DeutschDesc: Ventil
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 372 366 99 Union 6
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 255 899 40 Hose fittings, straight 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlaucharmatur, gerade
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 255 898 40 Hose fittings 90 ? 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlaucharmatur 90 ?
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 908 047 40 Cover assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Deckel kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 902 183 40 Seal 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 256 626 40 Hose DN 16 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 16
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 500 078 98 Hose clip 6
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchschelle
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 421 99 Bolt 8
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 507 99 Washer 8
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 599 99 Nut 8
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 514 665 98 Hose assy. DN16x5970 3
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN16x5970
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 884 98 Hose assy. DN16x7200 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN16x7200
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 501 796 98 Socket 2
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 472 98 Hose assy. DN16x700 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN16x700
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 372 475 99 Union 2
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 055 98 Clamp set 14
EnglischBem:
DeutschBem:
DeutschDesc: Klemmpaar
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 534 018 99 Weld on plate 6
EnglischBem:
DeutschBem:
DeutschDesc: AnschweiЯplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 534 017 99 Cover plate 14
EnglischBem:
DeutschBem:
DeutschDesc: Deckplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 555 99 Bolt 28
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Air box 1
EnglischBem:
DeutschBem:
DeutschDesc: Luftkasten
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 372 378 40 Seal 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / PC5500-6 S/N 15112(G15112) / Cab Heater Arr.(515-2030e : 515-2030e)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
