Содержание Excavators Mining Komatsu PC5500-6 S/N 15083(G15083)

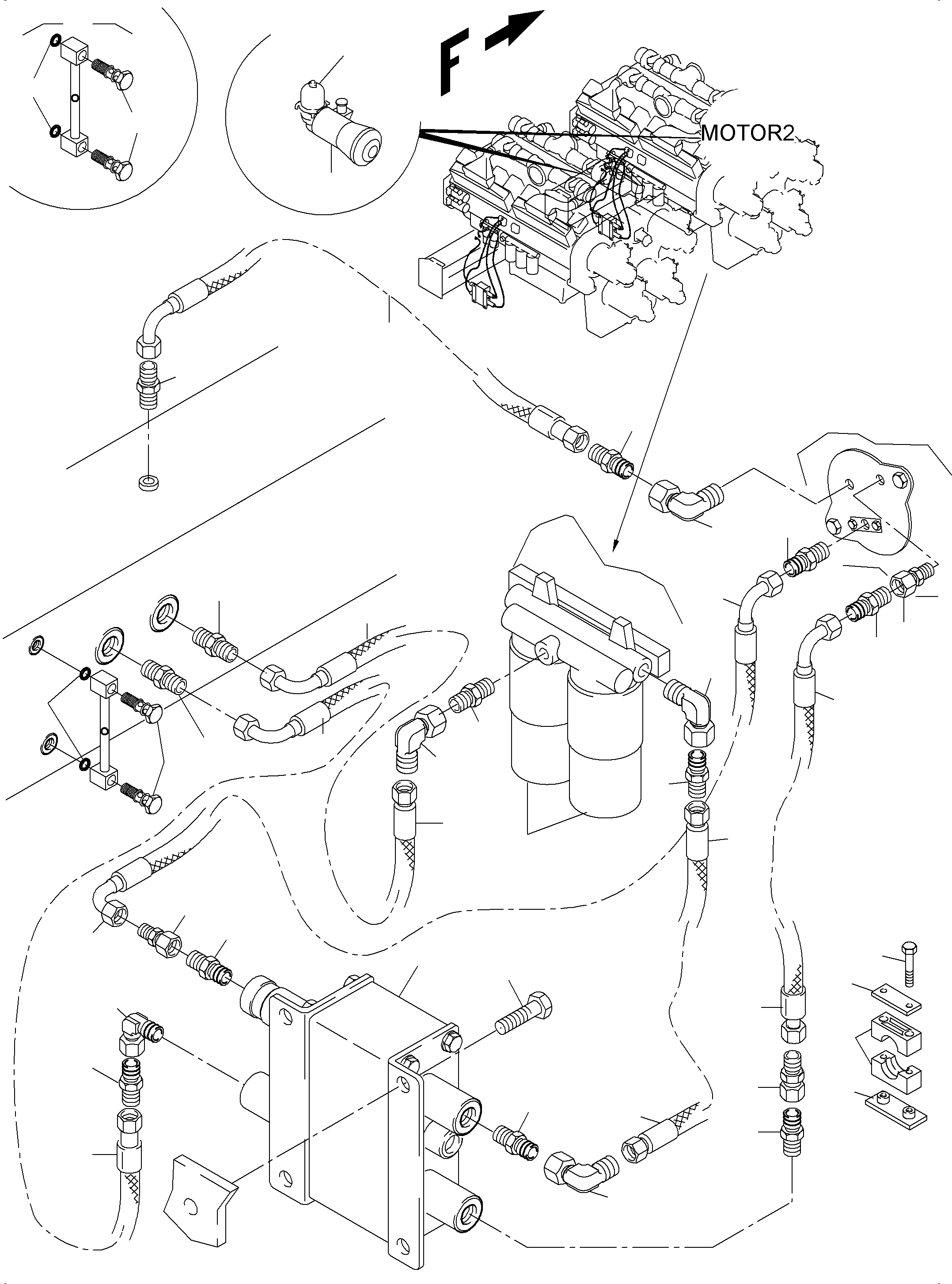

Lines for Feed Pump - Engine Oil(515-1222f : 515-1222f)
Номер на схеме Каталожный номер Название Количество Детали
? 907 321 40 Union 4
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 551 404 40 Socket 2
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 409 99 Socket 6
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 654 892 40 Union 6
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 294 40 Union 4
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 653 525 40 Hose assy., with fire protection coating, DN 20x840 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung, mit Feuerschutzmantel, DN 20x840
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 208 98 Hose assy., with fire protection coating, DN 20x3000 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung, mit Feuerschutzmantel, DN 20x3000
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 029 98 Hose assy., with fire protection coating, DN 16x450 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung, mit Feuerschutzmantel, DN 16x450
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 800 99 Bolt 8
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 343 112 99 Lock washer 8
EnglischBem:
DeutschBem:
DeutschDesc: Federring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 028 98 Hose assy., with fire protection coating, DN 16x400 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung, mit Feuerschutzmantel, DN 16x400
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 770 563 73 Pump 1
EnglischBem:
DeutschBem:
DeutschDesc: Pumpe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 209 98 Hose assy., with fire protection coating, DN 20x3850 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung, mit Feuerschutzmantel, DN 20x3850
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 210 98 Hose assy., with fire protection coating, DN 20x3760 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung, mit Feuerschutzmantel, DN 20x3760
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 211 98 Hose assy., with fire protection coating, DN 20x4250 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung, mit Feuerschutzmantel, DN 20x4250
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 160 98 Socket 10
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 599 98 Socket 4
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 634 298 40 Union 4
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 768 441 73 Bypass filter (Diesel Engine) 4
EnglischBem:
DeutschBem:
DeutschDesc: Bypass-Filter ( Dieselmotor )
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 918 814 40 Oilmanagement System 1
EnglischBem:
DeutschBem:
DeutschDesc: Цlmanagementsystem
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 944 845 40 Oilmanagement System, without Centinel 1
EnglischBem:
DeutschBem:
DeutschDesc: Цlmanagementsystem, ohne Centinel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 792 330 73 Sludge Collecting Paper 20
EnglischBem:
DeutschBem:
DeutschDesc: Цlschlammfilter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 565 40 Fluid level indicator with swimming ball inclusive fig.no. 41 a. 42 450 mm lg. 2
EnglischBem:
DeutschBem:
DeutschDesc: Flьssigkeitsstand-Anzeige mit Schwimmkugel inclusive Bild-Nr.41
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 972 099 O-ring 4
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 511 602 98 Banjo bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Hohlschraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 534 020 99 Weld on plate 10
EnglischBem:
DeutschBem:
DeutschDesc: AnschweiЯplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 511 858 98 Cover plate 10
EnglischBem:
DeutschBem:
DeutschDesc: Deckplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 514 327 98 Clamp set 10
EnglischBem:
DeutschBem:
DeutschDesc: Klemmpaar
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 540 99 Bolt 10
EnglischBem:
DeutschBem:
DeutschDesc: Schrauben
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
