Содержание Excavators Mining Komatsu PC3000-6 S/N 46185(G46185)

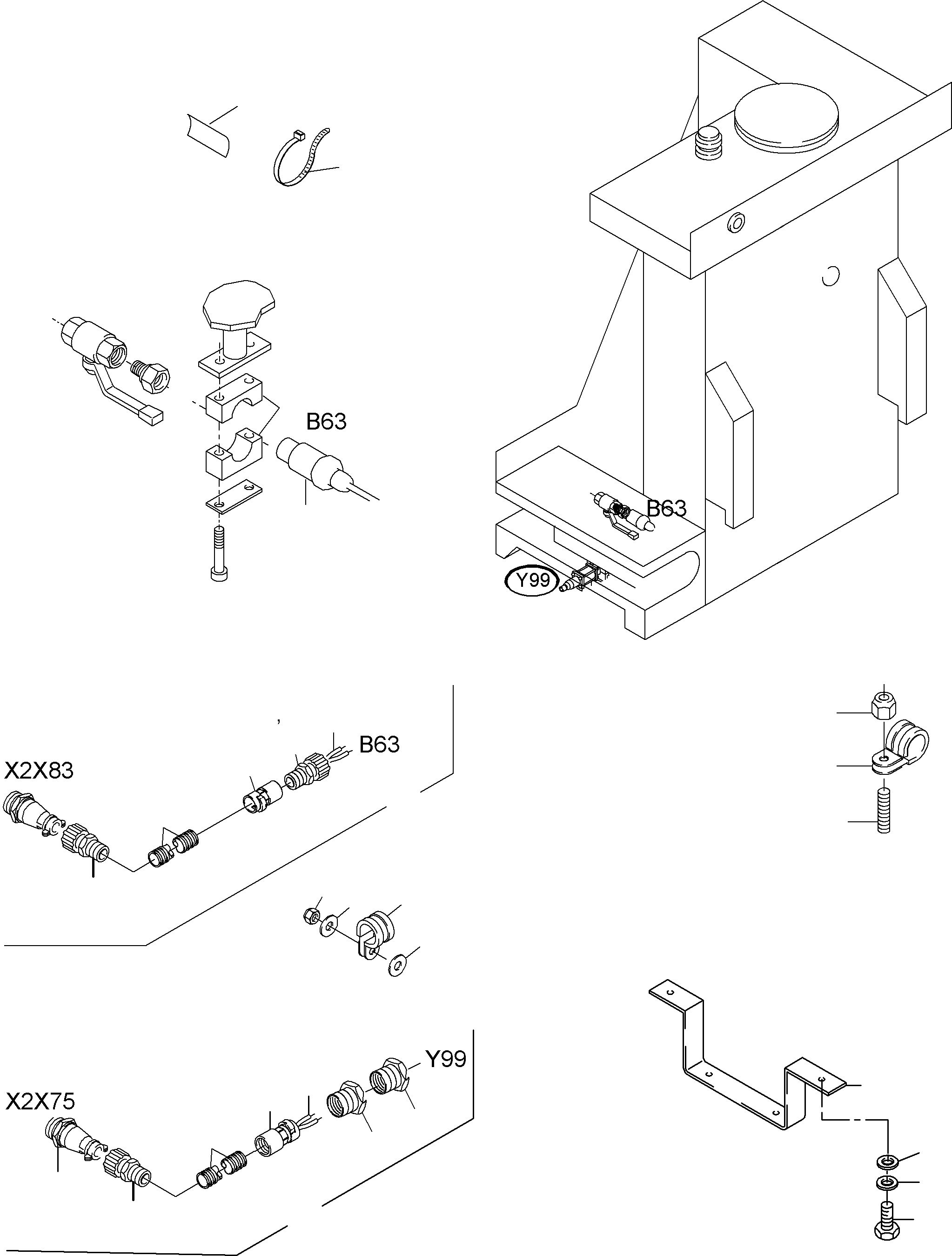

Cables - Tank Sensor - Check valve(485-2140b : 485-2140b)
Номер на схеме Каталожный номер Название Количество Детали
? 931 355 40 Harness - tank sensor 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum - Tankgeber
InternBDB:
InternKon: 926 584 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 931 354 40 Harness - check valve 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum - Absperrventil
InternBDB:
InternKon: 926 584 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443451210 Clip 2
EnglischBem:
DeutschBem:
DeutschDesc: Clip
InternBDB: CLIP 77 KES 04434
InternKon: 926 584 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 037 98 Nut 2
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: 6KTMU M10 8 DIN 00985
InternKon: 926 584 40 / 9
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 596 98 Washer 2
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: SHB A 11 ST DIN 07989
InternKon: 926 584 40 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 006 301 98 Clamp 12/15 1
EnglischBem:
DeutschBem:
DeutschDesc: Schelle 12/15
InternBDB: RSGU 1100 12/15
InternKon: 910 019 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 210 98 Thread pin 1
EnglischBem:
DeutschBem:
DeutschDesc: Gewindebolzen
InternBDB: PM 6x20 /32500
InternKon: 910 019 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 025 98 Nut 1
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 6 /985
InternKon: 910 019 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 050 40 Pressure transducer 1
EnglischBem:
DeutschBem:
DeutschDesc: Druckaufnehmer
InternBDB: BD-Sensor DMP 331 110-4000-1-5-9-2-1-501
InternKon: 931 355 40 / 9
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 974 40 Fitting DN 12 2
EnglischBem:
DeutschBem:
DeutschDesc: AnschluЯarmatur DN 12
InternBDB: PMA BVIVG-U292
InternKon: 931 355 40 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 256 514 40 Name plate 2
EnglischBem:
DeutschBem:
DeutschDesc: Kennzeichenschild
InternBDB:
InternKon: 931 355 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 056 292 40 Cable strap 2
EnglischBem:
DeutschBem:
DeutschDesc: Kabelband
InternBDB: TY 23 M
InternKon: 931 355 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 692 40 Fitting PG 9 1
EnglischBem:
DeutschBem:
DeutschDesc: AnschluЯarmatur PG 9
InternBDB: BVIR-M 162
InternKon: 931 355 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 707 40 Cable union PG 9 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung PG 9
InternBDB: Pflitsch 22052 YNPM 2x2,5
InternKon: 931 355 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 795 126 73 Plug 2
EnglischBem:
DeutschBem:
DeutschDesc: Stecker
InternBDB: Deutsch HD36-18-14PE-059
InternKon: 931 355 40 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 896 520 40 End pin 2
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯbolzen
InternBDB: Pflitsch BO 3,0x25
InternKon: 931 355 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 896 522 40 End pin 1
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯbolzen
InternBDB: Pflitsch BO 6,0x25
InternKon: 931 355 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 795 123 73 Pin 5
EnglischBem:
DeutschBem:
DeutschDesc: Stift
InternBDB: Deutsch 0460-202-16141
InternKon: 931 355 40 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 213 40 Cable A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 477 40 Cable union DN 12 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung DN 12
InternBDB: BVNV-M 162
InternKon: 931 354 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 795 122 73 Sealing plug 17
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯdichtung
InternBDB: 114 017 KES
InternKon: 931 354 40 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 931 321 40 Retainer 6
EnglischBem:
DeutschBem:
DeutschDesc: Halter
InternBDB:
InternKon: 926 584 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 777 99 Bolt 12
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M10x25/933
InternKon: 926 584 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 465 99 Washer 14
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: 10,5/125
InternKon: 926 584 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 346 500 99 Lock washer 12
EnglischBem:
DeutschBem:
DeutschDesc: Federring
InternBDB: 10/128
InternKon: 926 584 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 650 40 Cable protection hose DN 12 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauchleitung DN 12
InternBDB: PMA VCST-12 B
InternKon: 931 354 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 214 40 Cable 2,5 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 2,5
InternBDB:
InternKon: 931 354 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 326 98 Reducing 1
EnglischBem:
DeutschBem:
DeutschDesc: Reduzierung
InternBDB: M16x1,5/M12x1,5 DIN 50262
InternKon: 931 354 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 327 98 Reducing 1
EnglischBem:
DeutschBem:
DeutschDesc: Reduzierung
InternBDB: M20x1,5/M16x1,5 DIN 50262
InternKon: 931 354 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / PC3000-6 S/N 46185(G46185) / Cables - Tank Sensor - Check valve(485-2140b : 485-2140b)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
