Содержание Excavators Mining Komatsu PC3000-6 S/N 46185(G46185)

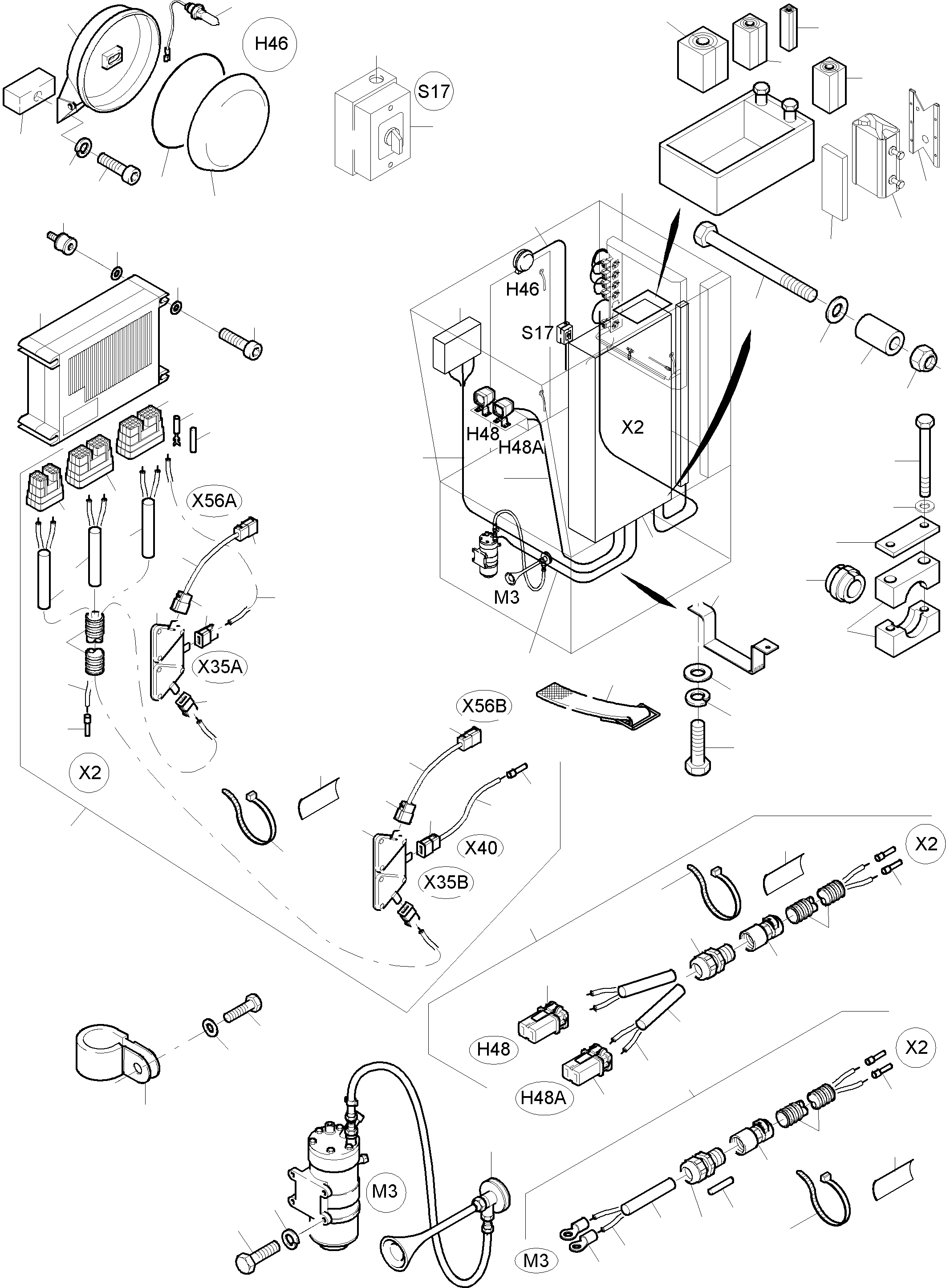

Electric - Cab Support(485-2136d : 485-2136d)
Наименование Страница Код страницы
Horn, Illumination 113-2150 113-2150
Main Switch Box in Cab Support 485-2167d 485-2167d
Cables - Pilot Control Frame 485-2186c 485-2186c

Номер на схеме Каталожный номер Название Количество Детали
? 634 009 40 Spotlight 1
EnglischBem:
DeutschBem:
DeutschDesc: Arbeitsscheinwerfer
InternBDB: AB-05-03 ABL
InternKon: 926 550 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 440 373 40 Camswitch 1
EnglischBem:
DeutschBem:
DeutschDesc: Nockenschalter
InternBDB: T0-2-1/I20A
InternKon: 931 328 40 / 41
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 931 380 40 Harness-Lighting 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum-Beleuchtung
InternBDB:
InternKon: 931 328 40 / 14
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 343 108 99 Lock washer 1
EnglischBem:
DeutschBem:
DeutschDesc: Federring
InternBDB: 8 /127
InternKon: 931 328 40 / 40
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 143 99 Screw 1
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M8x40 /912
InternKon: 931 328 40 / 39
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 512 181 98 Screw 2
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M4x16 /84
InternKon: 931 328 40 / 44
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 459 99 Washer 2
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: 4,3/125
InternKon: 931 328 40 / 42
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 343 104 99 Lock washer 2
EnglischBem:
DeutschBem:
DeutschDesc: Federring
InternBDB: 4/127
InternKon: 931 328 40 / 43
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 506 729 98 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M6x20 /601
InternKon: 931 328 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 120 98 Lock washer 8
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB: 6 WN 655 938 40
InternKon: 931 328 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 2080619170 Clip 2
EnglischBem:
DeutschBem:
DeutschDesc: Clip
InternBDB:
InternKon: 931 328 40 / 17
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443452711 Clip 1
EnglischBem:
DeutschBem:
DeutschDesc: Clip
InternBDB:
InternKon: 931 328 40 / 19
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443451610 Clip 10
EnglischBem:
DeutschBem:
DeutschDesc: Clip
InternBDB:
InternKon: 931 328 40 / 18
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 317 319 40 Threaded block 1
EnglischBem:
DeutschBem:
DeutschDesc: Gewindeklotz
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 544 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M6x80/931
InternKon: 931 328 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 650 40 Cable protection hose DN 12 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauchleitung DN 12
InternBDB: PMA VCST-12 B
InternKon: 931 380 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 692 40 Fitting 2
EnglischBem:
DeutschBem:
DeutschDesc: AnschluЯarmatur
InternBDB: PMA BVIR-M162
InternKon: 931 380 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 703 40 Cable union 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung
InternBDB: Pflitsch 21650 YNPM 4x3
InternKon: 931 380 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 896 521 40 End pin 1
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯbolzen
InternBDB: Pflitsch 4,0x25
InternKon: 931 362 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 214 40 Cable 2,5 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 2,5
InternBDB:
InternKon: 931 362 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 056 070 40 Cable sleeve 1,0 - 1,5 38
EnglischBem:
DeutschBem:
DeutschDesc: Kabelhьlse 1,0 - 1,5
InternBDB:
InternKon: 931 380 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 213 40 Cable 1,0 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 1,0
InternBDB:
InternKon: 931 380 40 / 9
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 056 292 40 Cable strap 6
EnglischBem:
DeutschBem:
DeutschDesc: Kabelband
InternBDB: Ty 23 11
InternKon: 931 380 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 256 514 40 Name plate 6
EnglischBem:
DeutschBem:
DeutschDesc: Kennzeichenschild
InternBDB:
InternKon: 931 380 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 769 155 73 Seal 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtung
InternBDB: ABL 18-1 401
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 769 156 73 Glass, white 1
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe, weiЯ
InternBDB: ABL 18-10201
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 931 362 40 Harness-Compressor 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum-Kompressor
InternBDB:
InternKon: 931 328 40 / 16
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 383 99 Halogen lamp 24V /70W 1
EnglischBem:
DeutschBem:
DeutschDesc: Halogenlampe 24V /70W
InternBDB: H1 24V /70W
InternKon: 926 550 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 231 40 Circular bearing 4
EnglischBem:
DeutschBem:
DeutschDesc: Rundlager
InternBDB: 521 8062 11MN45
InternKon: 931 328 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 350 762 99 Washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: R 6,6 /440
InternKon: 931 328 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 795 136 73 Controller 1
EnglischBem:
DeutschBem:
DeutschDesc: Controller
InternBDB: KLTD CR 700
InternKon: 931 328 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 761 40 Rubber clamp 12
EnglischBem:
DeutschBem:
DeutschDesc: Gummischelle
InternBDB: Roxtec 30/0 +12 -22 0130
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 760 40 Rubber clamp 3
EnglischBem:
DeutschBem:
DeutschDesc: Gummischelle
InternBDB: Roxtec 40/0 +22 -32 0140
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 223 40 Rubber clamp 3
EnglischBem:
DeutschBem:
DeutschDesc: Gummischelle
InternBDB: Roxtec 15 W 40 /3x0 +3,5 -10,5 0615
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 104 40 Rubber clamp 6
EnglischBem:
DeutschBem:
DeutschDesc: Gummischelle
InternBDB: Roxtec 20/0 +4 -13,5 0120
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 105 40 Rail 2
EnglischBem:
DeutschBem:
DeutschDesc: Ankerscheibe
InternBDB: Roxtec 0503
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 762 40 Compensating disc 1
EnglischBem:
DeutschBem:
DeutschDesc: Ausgleichscheibe
InternBDB: Roxtec 10/0x12 0310
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 758 40 Seal 1
EnglischBem:
DeutschBem:
DeutschDesc: Keildichtung
InternBDB: Roxtec 0500
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 931 363 40 Harness-Controller 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum-Controller
InternBDB:
InternKon: 931 328 40 / 15
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 455 756 99 Insulating tube A/R
EnglischBem:
DeutschBem:
DeutschDesc: Isolierschlauch
InternBDB: B6x0,6 DIN 40621
InternKon: 931 380 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 903 422 40 Plug assy. 2
EnglischBem:
DeutschBem:
DeutschDesc: Stecker kpl.
InternBDB:
InternKon: 931 380 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 704 40 Cable union 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung
InternBDB: Pflitsch 21650YNPM 3x3,5
InternKon: 931 362 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 932 530 40 Cable shoe 2,5 2
EnglischBem:
DeutschBem:
DeutschDesc: Kabelschuh 2,5
InternBDB:
InternKon: 931 362 40 / 9
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 056 071 40 Cable sleeve 2,5 7
EnglischBem:
DeutschBem:
DeutschDesc: Kabelhьlse 2,5
InternBDB:
InternKon: 931 362 40 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 864 40 Plug assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Stecker kpl.
InternBDB: Deutsch DRC 26-24 SA
InternKon: 931 363 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 865 40 Plug assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Stecker kpl.
InternBDB: Deutsch DRC 26-40 SA
InternKon: 931 363 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 866 40 Plug assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Stecker kpl.
InternBDB: Deutsch DRC 26-40 SB
InternKon: 931 363 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 932 517 40 Contacte 54
EnglischBem:
DeutschBem:
DeutschDesc: Kontakte
InternBDB: Deutsch 1062-16-0144-PS 0819107610
InternKon: 931 363 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 932 561 40 Contacte 42
EnglischBem:
DeutschBem:
DeutschDesc: Kontakte
InternBDB: Deutsch 0413-204-2005
InternKon: 931 363 40 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 834 40 Cable protection hose DN 36 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauchleitung DN 36
InternBDB: VCSG-36B
InternKon: 931 363 40 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 647 40 T-Splitter 2
EnglischBem:
DeutschBem:
DeutschDesc: T-Splitter
InternBDB: Deutsch DT-3P-P007
InternKon: 931 363 40 / 12
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 913 246 40 Bushing assy. 8
EnglischBem:
DeutschBem:
DeutschDesc: Buchse kpl.
InternBDB:
InternKon: 931 363 40 / 13
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 577 40 Cable A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel
InternBDB: H+S 552 039.12
InternKon: 931 363 40 / 14
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 795 139 73 Contact 3
EnglischBem:
DeutschBem:
DeutschDesc: Kontakt
InternBDB: AMP 173 681 -1
InternKon: 931 363 40 / 15
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 605 40 Plug 2
EnglischBem:
DeutschBem:
DeutschDesc: Stecker
InternBDB: Deutsch DT04-3P-P006
InternKon: 931 363 40 / 16
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 877 40 Cable 2,5 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 2,5
InternBDB:
InternKon: 931 363 40 / 18
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 635 677 40 Cable 4x1 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 4x1
InternBDB:
InternKon: 931 363 40 / 17
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 577 40 Cable UIC A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel UIC
InternBDB: H+S 552 039.12
InternKon: 931 363 40 / 19
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 635 896 40 Tube protection A/R
EnglischBem:
DeutschBem:
DeutschDesc: Rohrwendel
InternBDB: 100 121 005
InternKon: 931 363 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 509 064 98 Pair of clamps 3
EnglischBem:
DeutschBem:
DeutschDesc: Klemmenpaar
InternBDB: S-5-E/3015
InternKon: 931 328 40 / 27
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 500 398 98 Cover 3
EnglischBem:
DeutschBem:
DeutschDesc: Deckplatte
InternBDB: S-DP-A-5/3015
InternKon: 931 328 40 / 29
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 024 98 Grommet 3
EnglischBem:
DeutschBem:
DeutschDesc: Gummieinsatz
InternBDB: S-5-70/3015
InternKon: 931 328 40 / 28
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 343 008 99 Washer 6
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: 17/93
InternKon: 931 328 40 / 30
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 302 178 99 Bolt 6
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M16x130/601
InternKon: 931 328 40 / 31
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 611 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M12x90/931
InternKon: 931 328 40 / 21
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 467 99 Washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: 13,0/125
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 745 98 Resilent sleeve 4
EnglischBem:
DeutschBem:
DeutschDesc: Dehnhьlse
InternBDB: 13/25x40 WN 341 948 40
InternKon: 931 328 40 / 23
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 600 99 Nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M12/985
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 931 321 40 Retainer 2
EnglischBem:
DeutschBem:
DeutschDesc: Halter
InternBDB:
InternKon: 931 328 40 / 39
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 777 99 Bolt 16
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M10x25/933
InternKon: 931 328 40 / 34
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 122 98 Lock washer 25
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungscheibe
InternBDB: 10 WN 655 938 40
InternKon: 931 328 40 / 35
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 346 500 99 Lock washer 25
EnglischBem:
DeutschBem:
DeutschDesc: Federring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 530 40 Strab 2
EnglischBem:
DeutschBem:
DeutschDesc: Gurt
InternBDB:
InternKon: 931 328 40 / 33
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443452110 Clip 8
EnglischBem:
DeutschBem:
DeutschDesc: Clip
InternBDB:
InternKon: 931 328 40 / 46
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / PC3000-6 S/N 46185(G46185) / Electric - Cab Support(485-2136d : 485-2136d)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
