Содержание Excavators Mining Komatsu PC3000-6 S/N 46185(G46185)

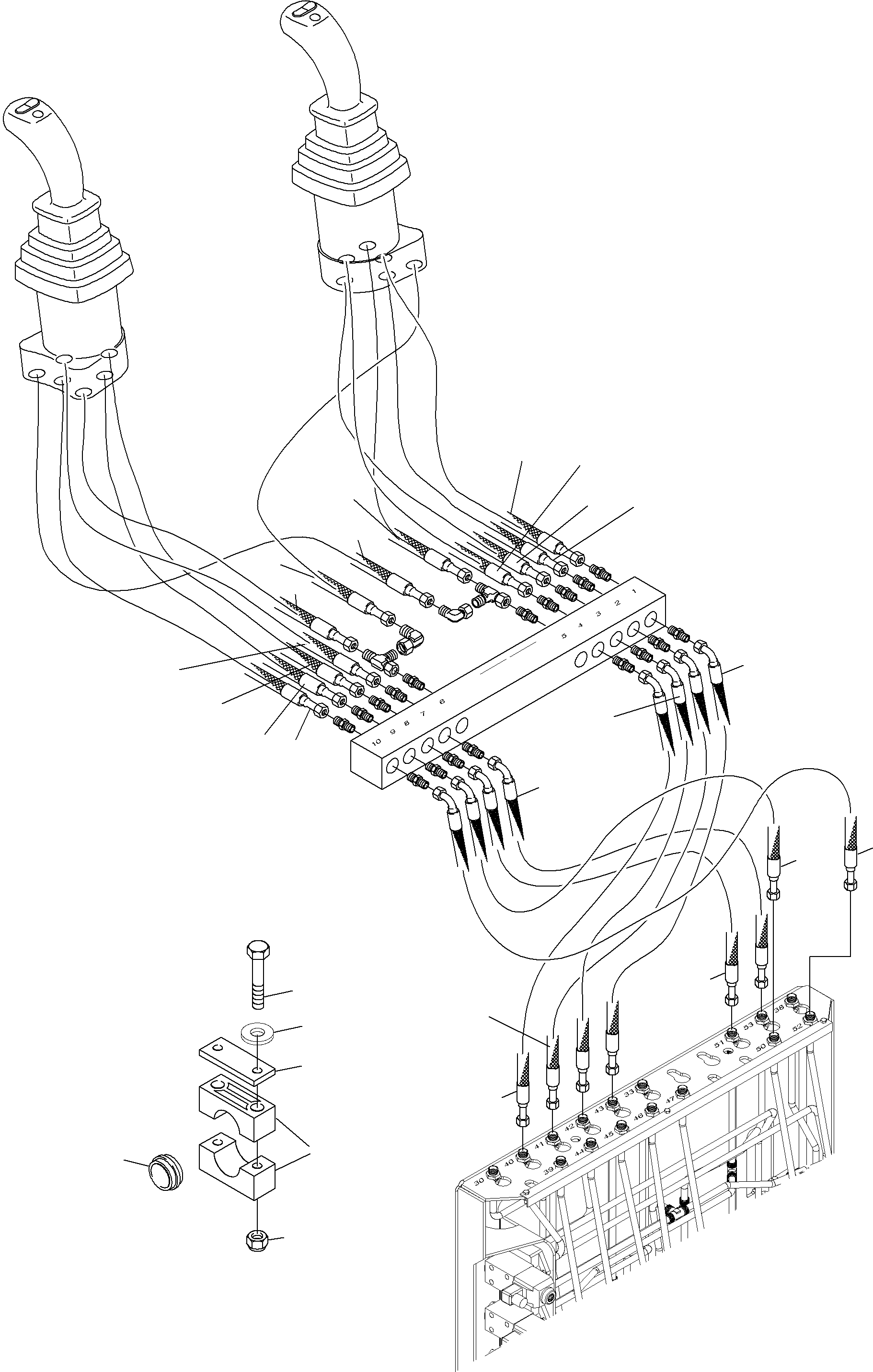

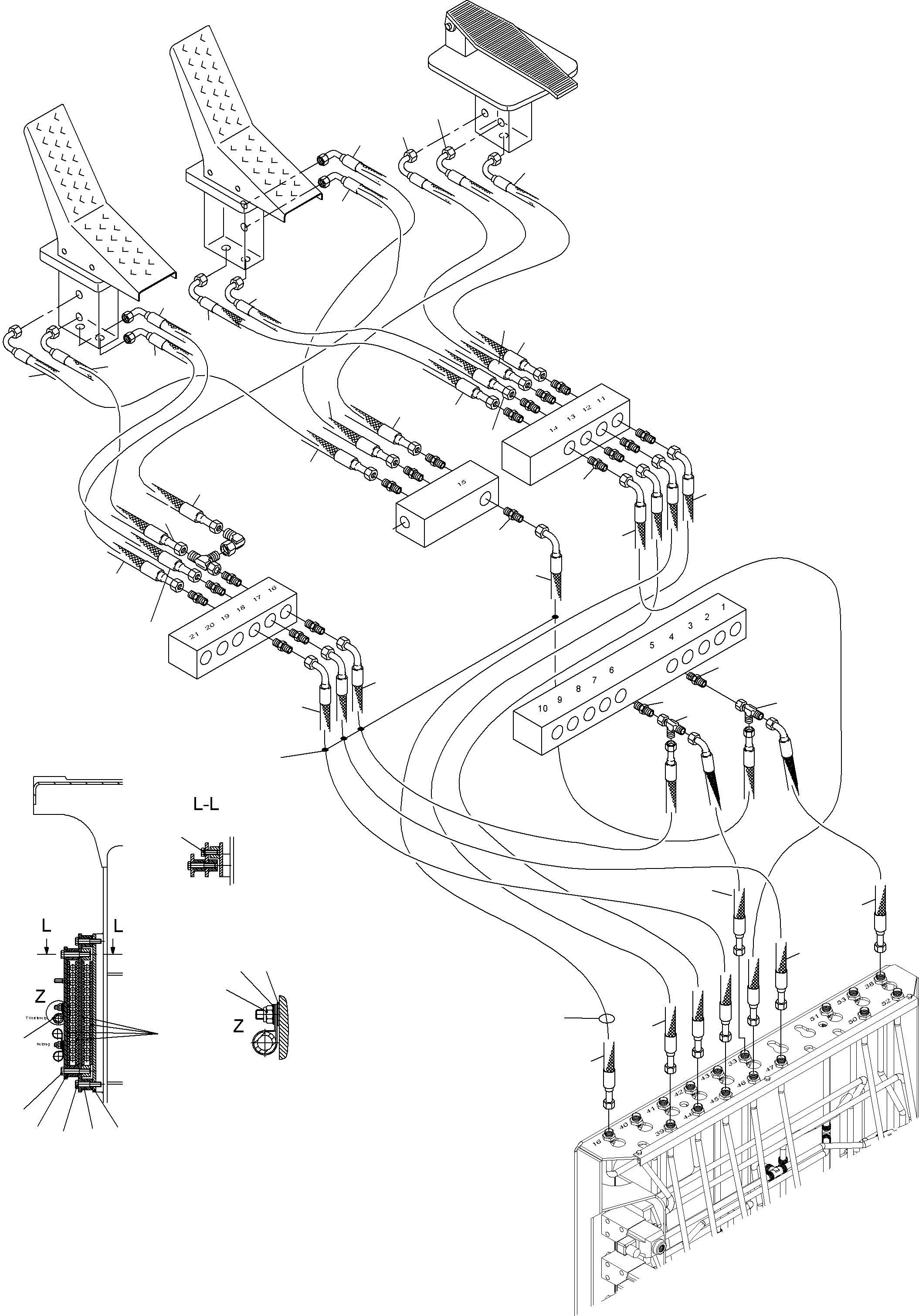

Control Lines - PilotControl Plate to Pilot Oil Units (BE)(485-1885c : 485-1885c)
Номер на схеме Каталожный номер Название Количество Детали
? 517 888 98 Hose assy. DN16x1200 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN16x1200
InternBDB: 120 DOL 18 /DOL 18-90
InternKon: 925 162 40 / 01
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 624 98 Hose assy. DN10x1280 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN10x1280
InternBDB: 050 DOL 12 /DOL 12-90
InternKon: 925 162 40 / 02
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 043 98 Hose assy. DN10x1630 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN10x1630
InternBDB: 050 DOL 12 /DOL 12-90
InternKon: 925 162 40 / 03
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 055 98 Hose assy. DN10x1710 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN10x1710
InternBDB: 050 DOL 12 /DOL 12-90
InternKon: 925 162 40 / 04
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 056 98 Hose assy. DN10x1560 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN10x1560
InternBDB: 050 DOL 12 /DOL 12-90
InternKon: 925 162 40 / 05
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 747 98 Hose assy. DN10x1550 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN10x1550
InternBDB: 050 DOL 12 /DOL 12-90
InternKon: 925 162 40 / 06
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 625 98 Hose assy. DN10x700 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN10x700
InternBDB: 050 DOL 12 /DOL 12-45
InternKon: 925 162 40 / 07
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 626 98 Hose assy. DN10x610 5
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN10x610
InternBDB: 050 DOL 12 /DOL 12-45
InternKon: 925 162 40 / 08
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 887 98 Hose assy. DN16x850 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN16x850
InternBDB: 120 DOL 18 /DOL 18-45
InternKon: 925 162 40 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 628 98 Hose assy. DN10x720 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN10x720
InternBDB: 050 DOL 12 /DOL 12-45
InternKon: 925 162 40 / 13
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 629 98 Hose assy. DN10x660 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN10x660
InternBDB: 050 DOL 12 /DOL 12-45
InternKon: 925 162 40 / 14
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 630 98 Hose assy. DN10x690 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN10x690
InternBDB: 050 DOL 12 /DOL 12-45
InternKon: 925 162 40 / 16
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 056 98 Hose assy. DN10x1560 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN10x1560
InternBDB: 050 DOL 12 /DOL 12-90
InternKon: 925 162 40 / 17
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 538 98 Hose assy. DN10x1600 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN10x1600
InternBDB: 050 DOL 12 (DOL 12-90
InternKon: 925 162 40 / 18
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 371 459 99 Union 16
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: SDS-L12XG 3/8A - Type E ISO 08434
InternKon: 925 162 40 / 19
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 174 98 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: L 12 / DIN 3944
InternKon: 925 162 40 / 20
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 371 98 Half clamp 1
EnglischBem:
DeutschBem:
DeutschDesc: Klemmenhдlfte
InternBDB: S-4-E / DIN 3015
InternKon: 925 162 40 / 21
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 505 729 98 Grommet 1
EnglischBem:
DeutschBem:
DeutschDesc: Gummieinsatz
InternBDB: S-4-48 / DIN 3015
InternKon: 925 162 40 / 22
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 534 008 99 Cover plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Deckplatte
InternBDB: S-DP-A-4 / DIN 3015
InternKon: 925 162 40 / 23
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 556 98 Nut 2
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: SM 12 W1 / DIN 3015
InternKon: 925 162 40 / 24
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 612 99 Bolt 2
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M12x100 / DIN 931 8.8
InternKon: 925 162 40 / 25
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 343 006 99 Washer 2
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: 13 /93 UST13 03
InternKon: 925 162 40 / 26
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 635 043 40 Name plate 36
EnglischBem:
DeutschBem:
DeutschDesc: Kennzeichenschild
InternBDB: BS 5 Nr.55476
InternKon: 925 162 40 / 27
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 056 292 40 Cable strap 36
EnglischBem:
DeutschBem:
DeutschDesc: Kabelband
InternBDB: TY 23 M
InternKon: 925 162 40 / 28
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 928 839 40 Rubber plate 2
EnglischBem:
DeutschBem:
DeutschDesc: Gummiplatte
InternBDB: 140x250
InternKon: 925 162 40 / 29
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 170 427 40 Cable strap 8
EnglischBem:
DeutschBem:
DeutschDesc: Kabelband
InternBDB: TY 27 M
InternKon: 925 162 40 / 30
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 437 99 Socket 2
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: SDS-L18XG 1/2A-Type E ISO 08434
InternKon: 925 162 40 / 31
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 176 98 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: SWRT-L 18 / ISO 8434-4
InternKon: 925 162 40 / 32
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 793 693 73 Hose assy. DN8x1750 3
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN8x1750
InternBDB: DKOL /DKOL 10167-050,053,054
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 793 694 73 Hose assy. DN8x1700 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN8x1700
InternBDB: DKOL /DKOL 10167-051
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 793 695 73 Hose assy. DN8x1710 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN8x1710
InternBDB: DKOL /DKOL 10167-052
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 793 696 73 Hose assy. DN8x1670 3
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN8x1670
InternBDB: DKOL /DKOL 10167-055,059,061
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 793 697 73 Hose assy. DN8x1660 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN8x1660
InternBDB: DKOL /DKOL 10167-056
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 793 698 73 Hose assy. DN8x1650 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN8x1650
InternBDB: DKOL /DKOL 10167-057
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 793 699 73 Hose assy. DN8x1620 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN8x1620
InternBDB: DKOL /DKOL 10167-058,060
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 793 700 73 Hose assy. DN8x530 3
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN8x530
InternBDB: DKOL /DKOL-90 10167-062,066,071
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 793 701 73 Hose assy. DN8x470 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN8x470
InternBDB: DKOL /DKOL-90 10167-063
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 793 702 73 Hose assy. DN8x500 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN8x500
InternBDB: DKOL /DKOL 10167-064
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 793 703 73 Hose assy. DN8x470 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN8x470
InternBDB: DKOL /DKOL 10167-065,076
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 793 705 73 Hose assy. DN8x540 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN8x540
InternBDB: DKOL /DKOL-90 10167-068,074
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 793 708 73 Hose assy. DN8x490 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN8x490
InternBDB: DKOL /DKOL-90 10167-070
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 793 709 73 Hose assy. DN8x480 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN8x480
InternBDB: DKOL /DKOL-90 10167-072,073
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 793 710 73 Hose assy. DN8x460 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN8x460
InternBDB: DKOL /DKOL 10167-075
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 928 880 40 Retainer 5
EnglischBem:
DeutschBem:
DeutschDesc: Halter
InternBDB:
InternKon: 925 175 40 / 39
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 928 838 40 Retainer 5
EnglischBem:
DeutschBem:
DeutschDesc: Halter
InternBDB:
InternKon: 925 175 40 / 40
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 928 876 40 Retainer 5
EnglischBem:
DeutschBem:
DeutschDesc: Halter
InternBDB:
InternKon: 925 175 40 / 41
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 928 878 40 Rubber 20
EnglischBem:
DeutschBem:
DeutschDesc: Gummi
InternBDB: 8x60x274
InternKon: 925 175 40 / 42
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 608 99 Bolt 10
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M12x70
InternKon: 925 175 40 / 60
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 500 814 98 Bolt 10
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M12x60
InternKon: 925 175 40 / 61
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 805 99 Bolt 10
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M12x35
InternKon: 925 175 40 / 64
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 037 98 Nut 14
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M10
InternKon: 925 175 40 / 66
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 467 99 Washer 5
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: B13,0
InternKon: 925 175 40 / 67
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 465 99 Washer 15
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: B10,5
InternKon: 925 175 40 / 68
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 346 498 99 Sprinring 10
EnglischBem:
DeutschBem:
DeutschDesc: Federring
InternBDB: A12
InternKon: 925 175 40 / 71
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 443452310 Clip 7
EnglischBem:
DeutschBem:
DeutschDesc: Clip
InternBDB: KES 04434
InternKon: 925 175 40 / 77
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
