Содержание Excavators Mining Komatsu PC3000-6 S/N 46185(G46185)

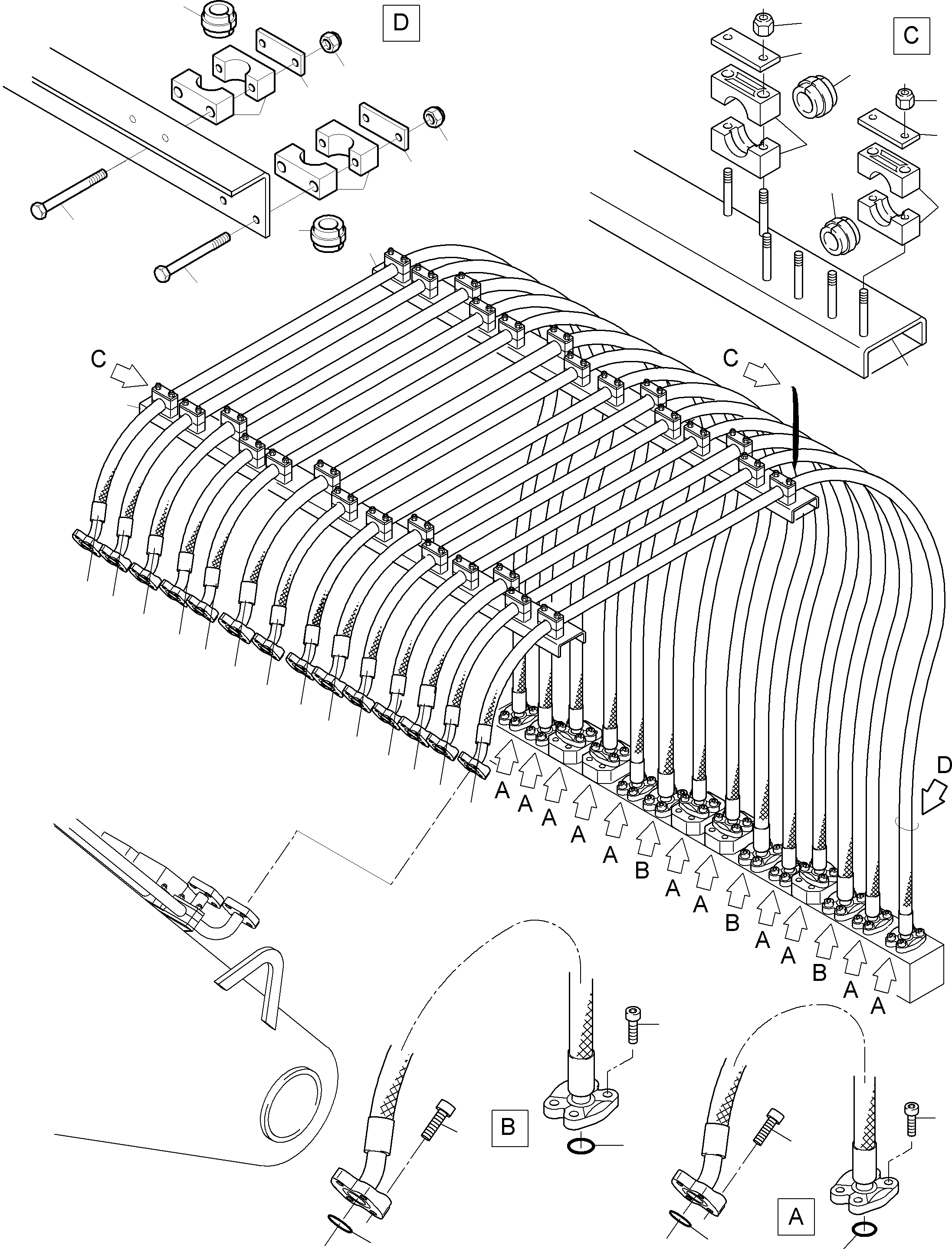

Hoses Assy. - Manifold- Boom (BE)(485-1873f : 485-1873f)
Номер на схеме Каталожный номер Название Количество Детали
? 940 434 40 Hose assy. DN 50x4310 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 50x4310
InternBDB: SHL NW 50 GH466-32X 4310 FS2/FS2 45
InternKon: 935 281 40 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 935 245 40 Clamp line 1
EnglischBem:
DeutschBem:
DeutschDesc: Schellenleiste
InternBDB:
InternKon: 935 281 40 / 57
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 935 244 40 Clamp line 1
EnglischBem:
DeutschBem:
DeutschDesc: Schellenleiste
InternBDB:
InternKon: 935 281 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 853 98 Pair of clamps 12
EnglischBem:
DeutschBem:
DeutschDesc: Klemmenpaar
InternBDB: S-5-E / DIN 3015
InternKon: 935 246 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 371 98 Pair of clamps 30
EnglischBem:
DeutschBem:
DeutschDesc: Klemmenpaar
InternBDB: S-4-E / DIN 3015
InternKon: 935 246 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 505 212 98 Grommet 12
EnglischBem:
DeutschBem:
DeutschDesc: Gummi-Einsatz
InternBDB: S-5-68 / DIN 3015
InternKon: 935 246 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 626 98 Grommet 30
EnglischBem:
DeutschBem:
DeutschDesc: Gummi-Einsatz
InternBDB: S-4-56,4 / DIN 3015
InternKon: 935 246 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 500 398 98 Plate 16
EnglischBem:
DeutschBem:
DeutschDesc: Platte
InternBDB: S-DP-A-5 / DIN 3015
InternKon: 935 246 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 534 008 99 Plate 30
EnglischBem:
DeutschBem:
DeutschDesc: Platte
InternBDB: S-DP-A-4 /DIN 3015
InternKon: 935 246 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 601 99 Nut 24
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 16 / DIN 985
InternKon: 935 246 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 600 99 Nut 60
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 12 / DIN 985
InternKon: 935 246 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 897 98 Hose assy. DN 40x4310 4
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40x4310
InternBDB: SHL350 40X 4310 FS11/2 FS11/2 45 WN 34195140
InternKon: 925 720 40 / 26
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 434 40 Hose assy. DN 50x4310 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 50x4310
InternBDB: SHL NW 50 GH466-32X 4310 FS2/FS2 45
InternKon: 925 720 40 / 27
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 897 98 Hose assy. DN 40x4310 6
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40x4310
InternBDB: SHL350 40X 4310 FS11/2 FS11/2 45 WN 34195140
InternKon: 935 281 40 / 107
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 209 40 Flange seal 36
EnglischBem:
DeutschBem:
DeutschDesc: Flanschdichtung
InternBDB: 1 1/2 NBR90 WN 34198640
InternKon: 935 281 40 / 61
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 288 99 Bolt 72
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M16x50 / DIN 912
InternKon: 935 281 40 / 95
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 385 243 40 Flange seal 7
EnglischBem:
DeutschBem:
DeutschDesc: Flanschdichtung
InternBDB: 2 NBR90 WN 34198640
InternKon: 935 281 40 / 60
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 305 99 Bolt 20
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M20x60 / DIN 912
InternKon: 935 281 40 / 93
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 643 99 Bolt 6
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M16x160 8.8 / DIN 931
InternKon: 935 246 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 433 99 Bolt 22
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M12x150 10.9 / DIN 931
InternKon: 935 246 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? A/R
EnglischBem:
DeutschBem:
DeutschDesc:
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / PC3000-6 S/N 46185(G46185) / Hoses Assy. - Manifold- Boom (BE)(485-1873f : 485-1873f)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
