Содержание Excavators Mining Komatsu PC3000-6 S/N 46185(G46185)

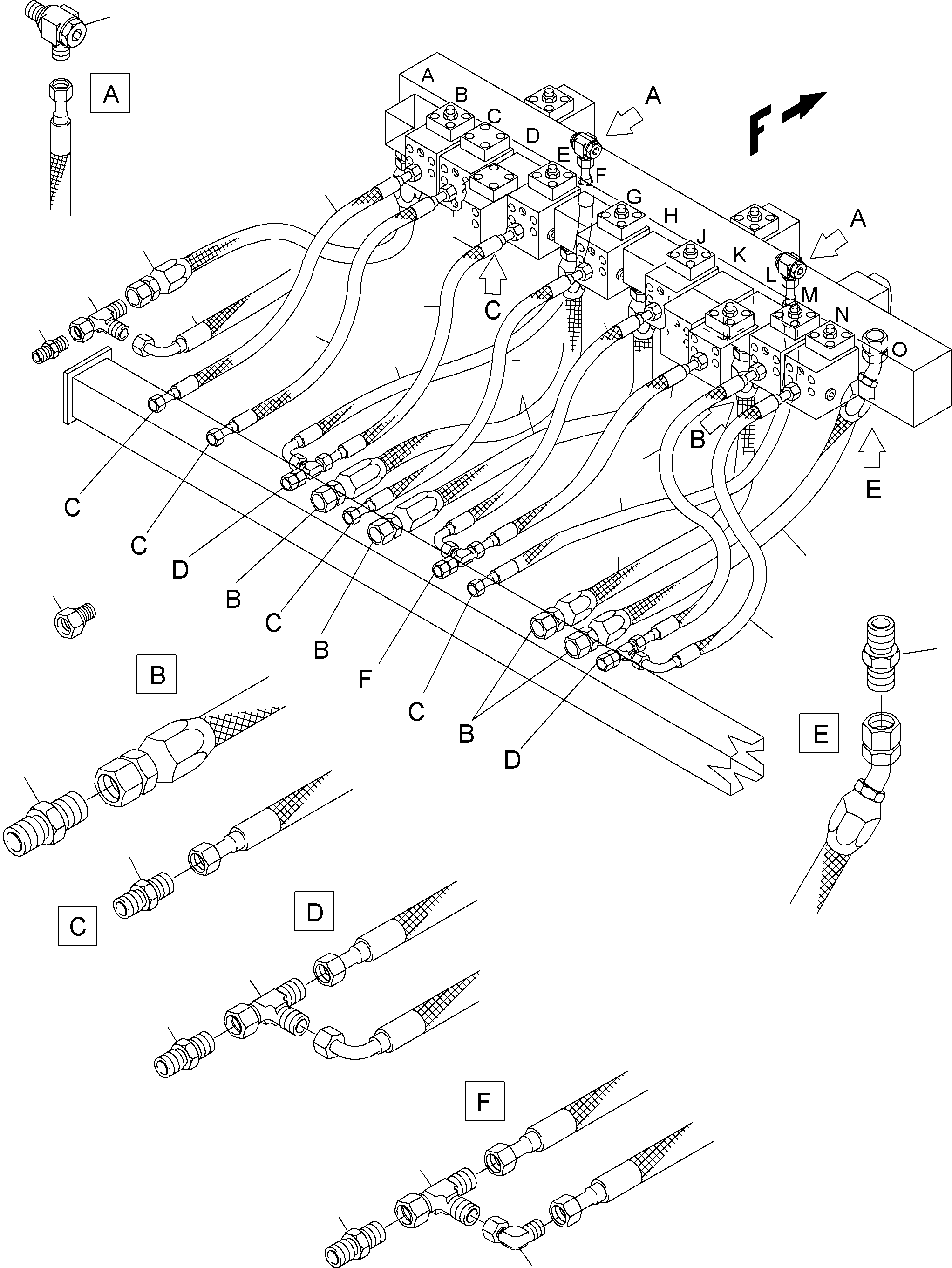

Return Lines - Manifold (BE)(485-1863e : 485-1863e)
Номер на схеме Каталожный номер Название Количество Детали
? 517 019 98 Hose assy. DN 40x1440 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40x1440
InternBDB: 120 DOL 42 DOL 42 45° /341 951 40
InternKon: 935 242 40 / 60
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 209 98 Hose assy. DN 40x1820 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40x1820
InternBDB: 025 DOL 42 DOL 42 45°
InternKon: 935 242 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 210 98 Hose assy. DN 40x1600 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40x1600
InternBDB: 025 DOL 42 DOL 42 45°
InternKon: 935 242 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 211 98 Hose assy. DN 40x1720 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40x1720
InternBDB: 025 DOL 42 DOL 42
InternKon: 925 720 40 / 33
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 452 98 Hose assy. DN 20x1690 3
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 20x1690
InternBDB: DOS 20 DOS 20
InternKon: 925 720 40 / 36
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 453 98 Hose assy. DN 20x1800 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 20x1800
InternBDB: 350 DOS 20 / DOS 20-90
InternKon: 935 242 40 / 9
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 454 98 Hose assy. DN 20x1600 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 20x1600
InternBDB: DOS 20 DOS 20
InternKon: 935 242 40 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 455 98 Hose assy. DN 20x1610 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 20x1610
InternBDB: DOS 20 DOS 20-90
InternKon: 935 242 40 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 456 98 Hose assy. DN 20x1820 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 20x1820
InternBDB: DOS 20 DOS 20
InternKon: 935 242 40 / 12
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 415 99 Socket 13
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: SDS-L42xM48x2 / ISO 8434
InternKon: 935 242 40 / 49
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 413 99 Socket 15
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: S 20 B-M / DIN 3901
InternKon: 935 242 40 / 50
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 180 98 Union 4
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: SWRT-S 20 / ISO 8434-4
InternKon: 935 242 40 / 51
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 926 40 Union 2
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: 20-SM / OMD
InternKon: 935 242 40 / 52
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 449 98 Hose assy. DN 20x1740 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 20x1740
InternBDB: 350 DOS 20 / DOS 20
InternKon: 925 720 40 / 35
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 450 98 Hose assy. DN 20x1630 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 20x1630
InternBDB: DOS 20 DOS 20
InternKon: 935 242 40 / 56
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 904 98 Hose assy. DN 20x1400 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 20x1400
InternBDB: 350 DOS 20 / DOS 20 45
InternKon: 925 720 40 / 31
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 534 009 99 Weld on plate 2
EnglischBem:
DeutschBem:
DeutschDesc: AnschweiЯplatte
InternBDB: S-AP-A-4 / DIN 3015
InternKon: 925 709 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 505 729 98 Insert 3
EnglischBem:
DeutschBem:
DeutschDesc: Einsatz
InternBDB: S-4-53,4
InternKon: 925 709 40 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 506 371 98 Pair of clamps 2
EnglischBem:
DeutschBem:
DeutschDesc: Klemmenpaar
InternBDB: S-4-E
InternKon: 925 709 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 036 98 Pair of clamps 9
EnglischBem:
DeutschBem:
DeutschDesc: Klemmenpaar
InternBDB: S-3-G-32 PA
InternKon: 925 709 40 / 9
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 534 004 99 Cover plate 9
EnglischBem:
DeutschBem:
DeutschDesc: Deckplatte
InternBDB: S-DP-A-3 / DIN 3015
InternKon: 925 709 40 / 12
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 581 99 Bolt 18
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M10x70 / DIN 931
InternKon: 925 709 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 343 005 99 Washer 18
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: 10,5 / DIN 93
InternKon: 925 709 40 / 22
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 599 99 Bolt 2
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M12x105 / DIN 931
InternKon: 925 709 40 / 15
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 165 98 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: SWE-S 20 / ISO 8434-4
InternKon: 925 720 40 / 57
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 512 885 98 Pair of clamps 14
EnglischBem:
DeutschBem:
DeutschDesc: Klemmenpaar
InternBDB: S-4-R-50 / DIN 3015
InternKon: 925 709 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 534 008 99 Cover plate 16
EnglischBem:
DeutschBem:
DeutschDesc: Deckplatte
InternBDB: S-DP-A-4 / DIN 3015
InternKon: 925 709 40 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 612 99 Bolt 32
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M12x100 / DIN 931
InternKon: 925 709 40 / 16
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 343 006 99 Washer 34
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: 13 / DIN 93
InternKon: 925 709 40 / 21
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 909 934 40 Retainer 3
EnglischBem:
DeutschBem:
DeutschDesc: Halter
InternBDB:
InternKon: 925 709 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 909 935 40 Retainer 7
EnglischBem:
DeutschBem:
DeutschDesc: Halter
InternBDB:
InternKon: 925 709 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 904 903 40 Retainer r.h. 1
EnglischBem:
DeutschBem:
DeutschDesc: Halter re.
InternBDB:
InternKon: 925 709 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 904 904 40 Retainer l.h. 1
EnglischBem:
DeutschBem:
DeutschDesc: Halter li.
InternBDB:
InternKon: 925 709 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 894 718 40 Retainer 1
EnglischBem:
DeutschBem:
DeutschDesc: Halter
InternBDB:
InternKon: 925 709 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 173 495 40 Plug 2
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯschraube
InternBDB: VSTI M48x2 ED
InternKon: 925 720 40 / 34
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 693 98 Hose assy. DN 40x2400 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40x2400
InternBDB: 120 DOL 42 DOL 42 90°
InternKon: 925 720 40 / 37
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 178 98 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: SWRT-L 42
InternKon: 935 242 40 / 61
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 506 371 98 Pair of clamps 1
EnglischBem:
DeutschBem:
DeutschDesc: Klemmenpaar
InternBDB: S-4-E / DIN 3015
InternKon: 925 720 40 / 41
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 534 008 99 Cover plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Deckplatte
InternBDB: S-DP-A-3 / DIN 3015
InternKon: 925 720 40 / 43
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
