Содержание Excavators Mining Komatsu PC3000-6 S/N 46185(G46185)

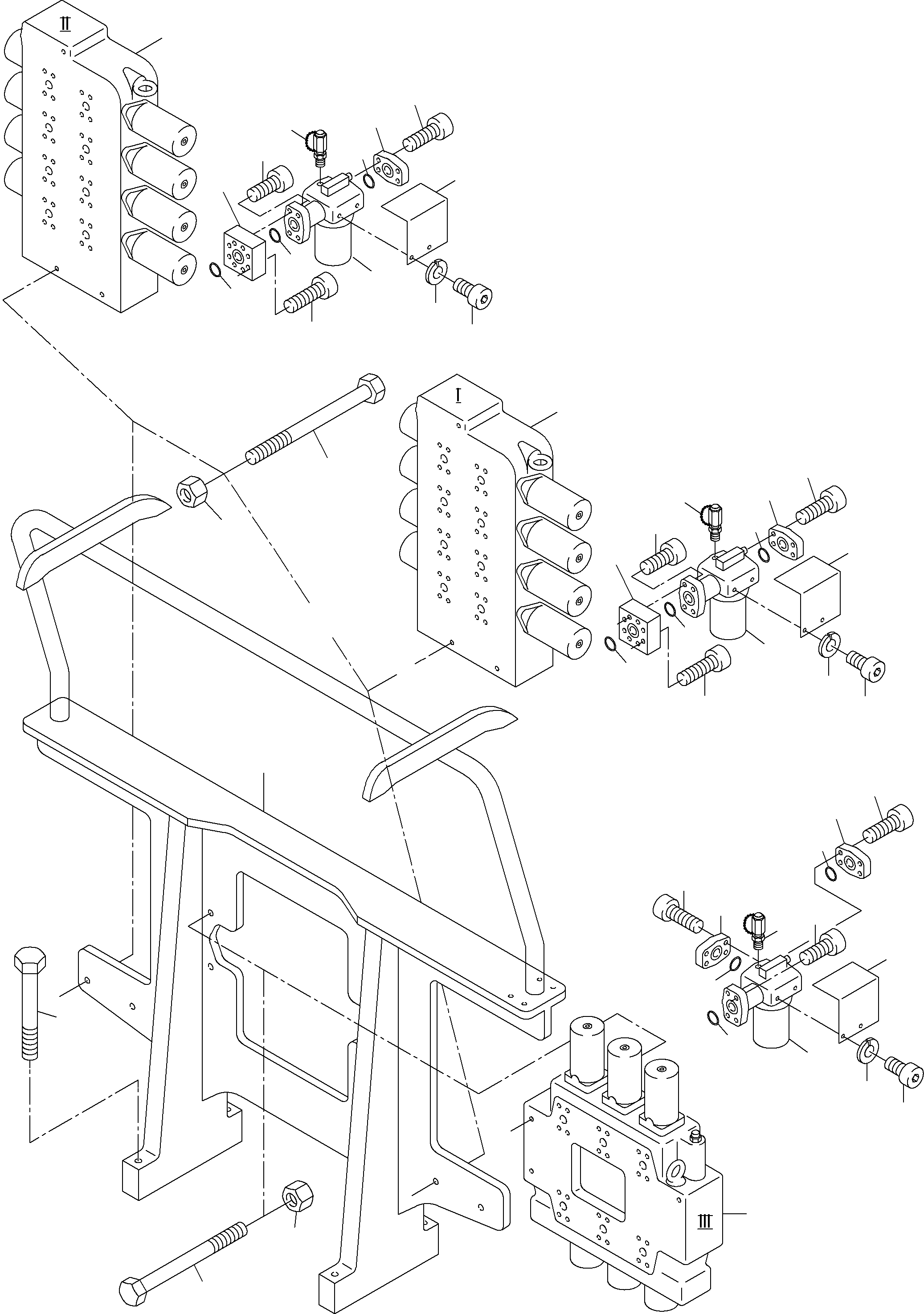

Support, Control Unit(485-1851a : 485-1851a)
Наименование Страница Код страницы
H. P. Filter 991-0047a 991-0047a
Control block 991-0082 991-0082
Control block 991-0083 991-0083
Control block 991-0490 991-0490

Номер на схеме Каталожный номер Название Количество Детали
? 913 385 40 Support, control unit 1
EnglischBem:
DeutschBem:
DeutschDesc: Steuerblocktrдger
InternBDB:
InternKon: 925 715 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 928 826 40 Yoke 1
EnglischBem:
DeutschBem:
DeutschDesc: Bьgel
InternBDB:
InternKon: 925 715 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 812 98 Test coupling 3
EnglischBem:
DeutschBem:
DeutschDesc: Mini-MeЯkupplung
InternBDB: G 1/4-PC / 655 914 40
InternKon: 925 715 40 / 13
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 925 152 40 Locking flange 3
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯflansch
InternBDB: 85x112
InternKon: 925 715 40 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 209 40 Flange seal 8
EnglischBem:
DeutschBem:
DeutschDesc: Flanschdichtung
InternBDB: 1 1/2 / WN 341 986 40
InternKon: 925 715 40 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 289 99 Bolt 12
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M16x60 / DIN 912
InternKon: 925 715 40 / 15
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 297 99 Bolt 12
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M16x45 / DIN 912
InternKon: 925 715 40 / 14
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 195 40 Reducing flange 2
EnglischBem:
DeutschBem:
DeutschDesc: Reduzierflansch
InternBDB: Havit 1 1/2 " x 1 1/2 "
InternKon: 925 715 40 / 9
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 298 99 Bolt 8
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M16x55 / DIN 912
InternKon: 925 715 40 / 16
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 859 99 Bolt 6
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M14x25 / DIN 933
InternKon: 925 715 40 / 20
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 343 866 99 Lock washer 6
EnglischBem:
DeutschBem:
DeutschDesc: Federring
InternBDB: 14 / DIN 7980
InternKon: 925 715 40 / 21
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 514 060 98 Bolt 6
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M16x260 / DIN 931
InternKon: 925 715 40 / 17
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 689 99 Bolt 3
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M16x250 / DIN 931
InternKon: 925 715 40 / 18
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 332 336 99 Nut 9
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 16 / DIN 934
InternKon: 925 715 40 / 19
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 913 380 40 Yoke 1
EnglischBem:
DeutschBem:
DeutschDesc: Bьgel
InternBDB: 8x259x484
InternKon: 925 715 40 / 24
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 513 302 98 Adapter 1
EnglischBem:
DeutschBem:
DeutschDesc: AnschluЯstьck
InternBDB: 1 1/2 414
InternKon: 925 715 40 / 25
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 294 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M 16x110 / DIN 912
InternKon: 925 715 40 / 26
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 928 845 40 Yoke 1
EnglischBem:
DeutschBem:
DeutschDesc: Bьgel
InternBDB: 8x234x622
InternKon: 925 715 40 / 31
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 538 98 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M20x150 / DIN 931
InternKon: 925 710 40 / 89
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / PC3000-6 S/N 46185(G46185) / Support, Control Unit(485-1851a : 485-1851a)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
