Содержание Excavators Mining Komatsu PC3000-6 S/N 46185(G46185)

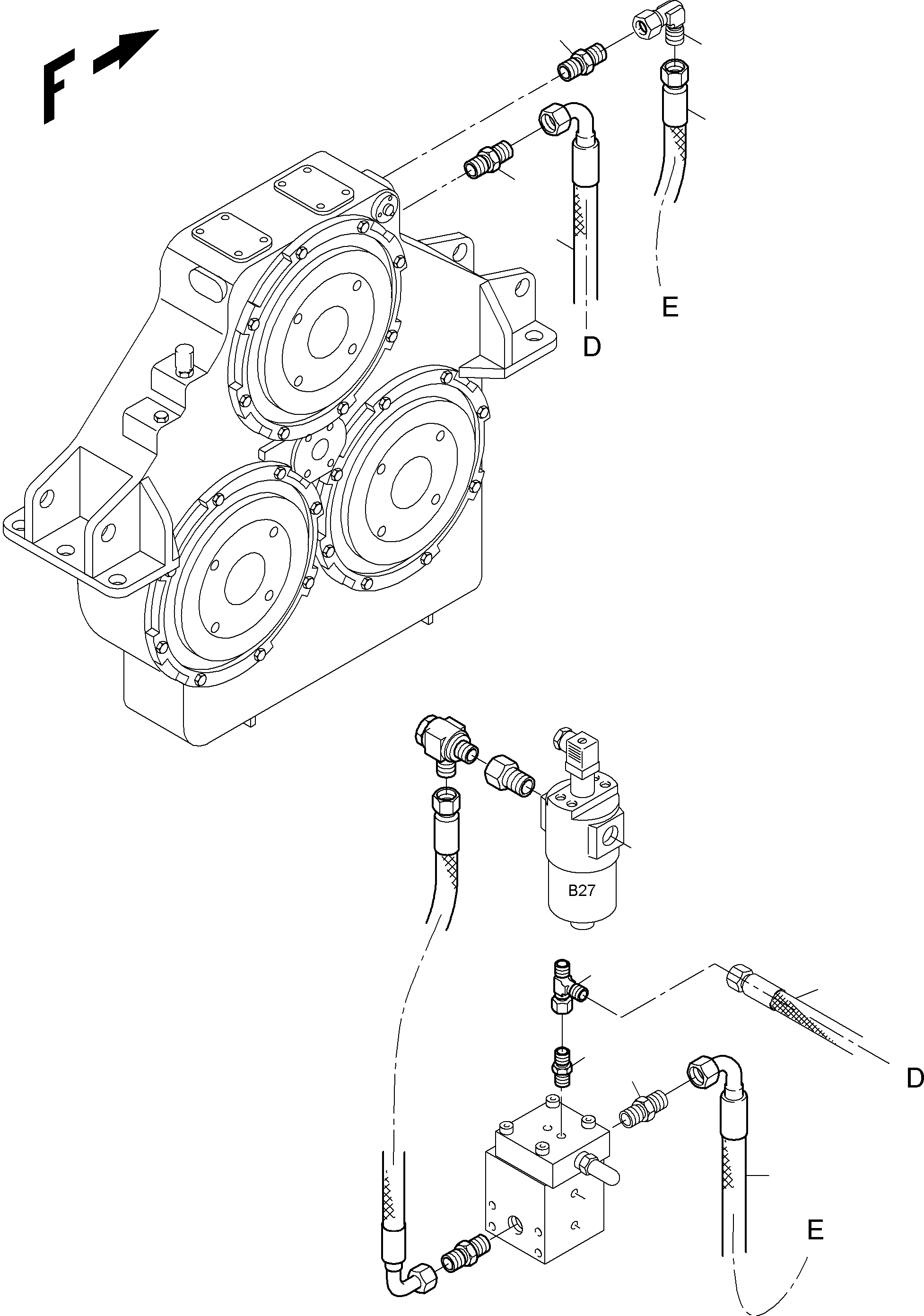

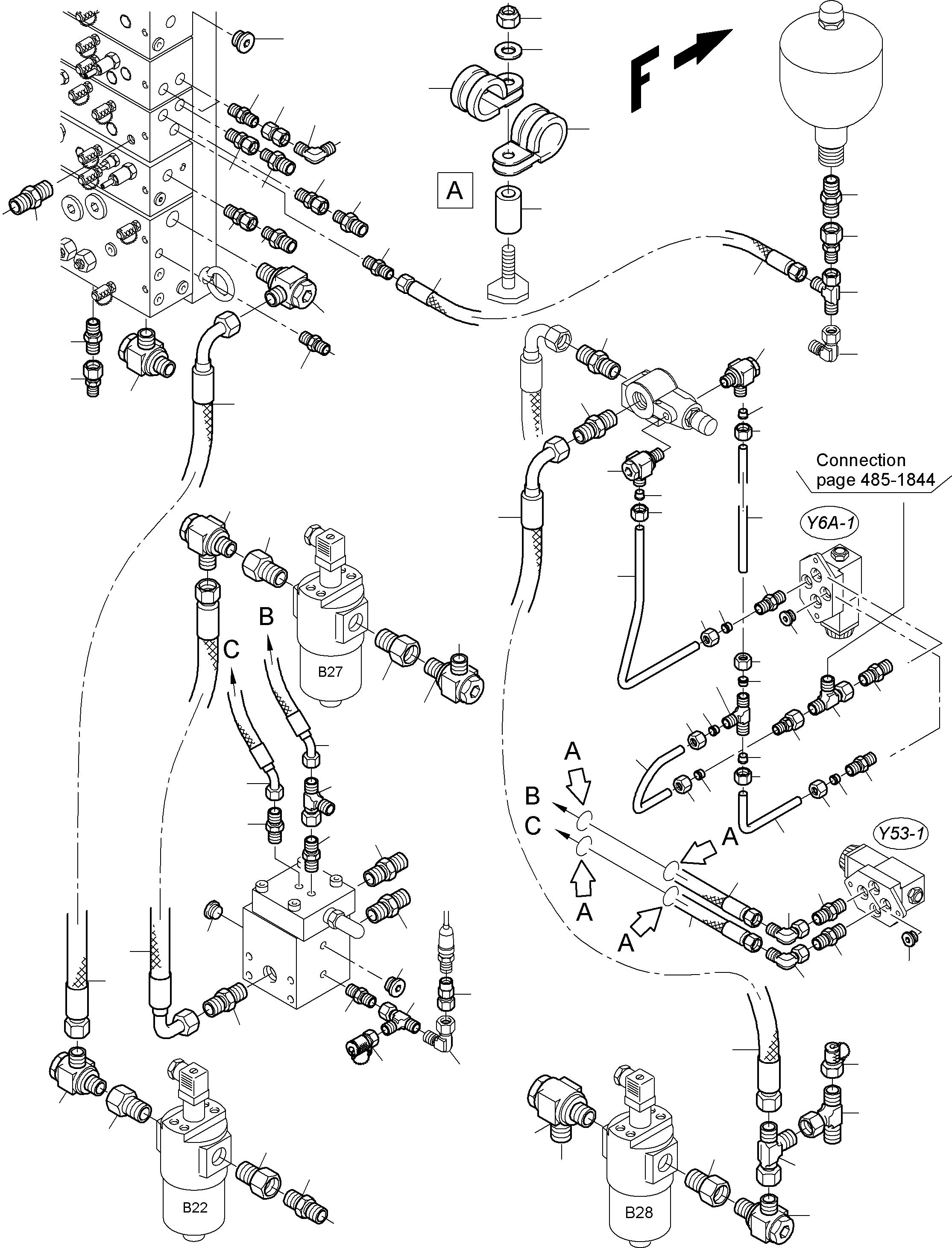

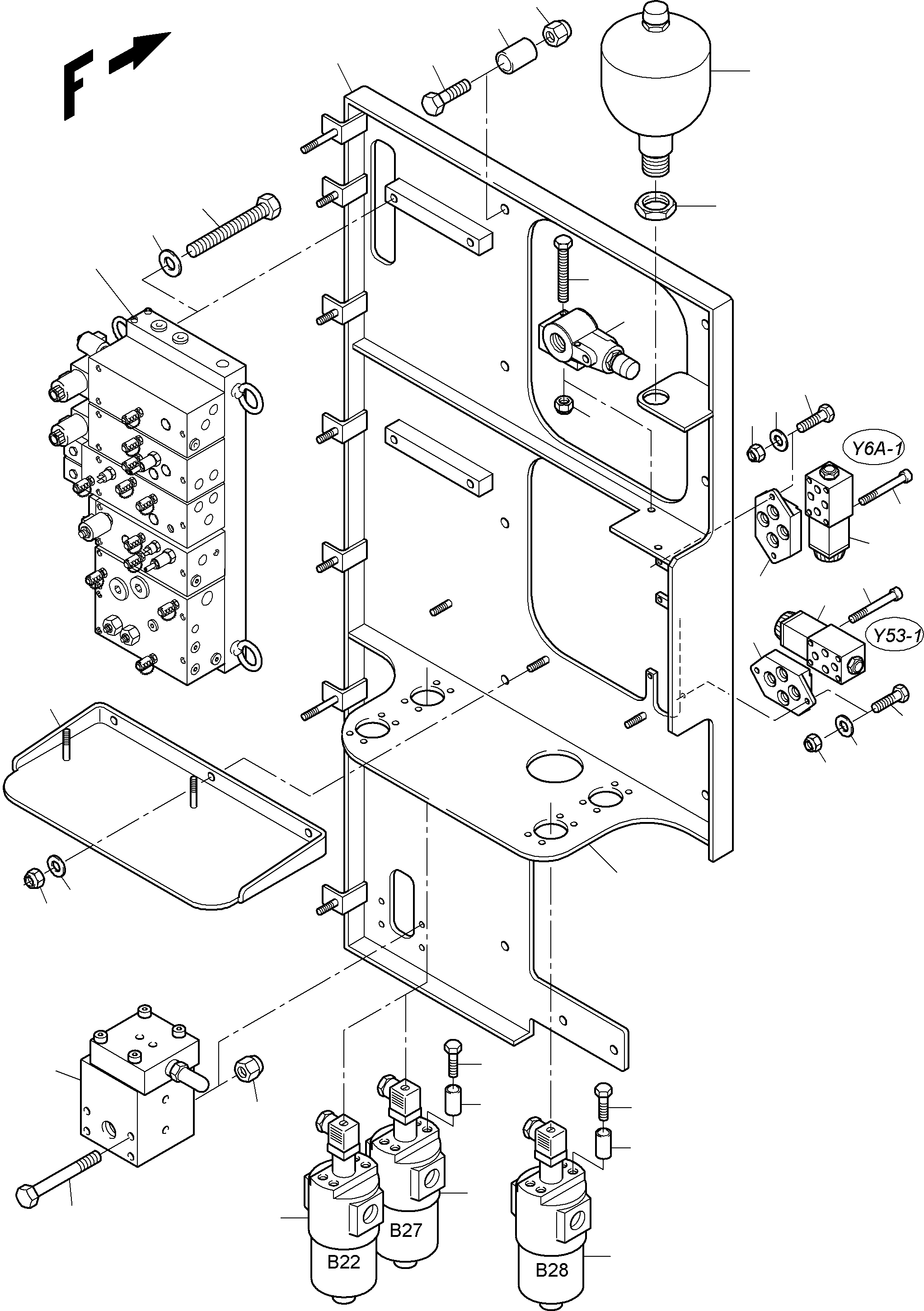

Control- and Filter Plate(485-1841b : 485-1841b)
Наименование Страница Код страницы
Valve Block 612-1837 612-1837
Hydraulic Filter 991-0424 991-0424
Valve Cartridge Block 991-0493a 991-0493a
Hydraulic Filter 991-0498a 991-0498a
Hydraulic Filter 991-0499a 991-0499a

Номер на схеме Каталожный номер Название Количество Детали
? 925 716 40 Control- filter plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Steuer- Filterplatte
InternBDB:
InternKon: 925 712 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 438 40 Diaphragm-type accumulator 1
EnglischBem:
DeutschBem:
DeutschDesc: Hydromembranspeicher
InternBDB: Hydac SBO 100-2E1
InternKon: 925 712 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 605 40 4/2-Directional spool valve 2
EnglischBem:
DeutschBem:
DeutschDesc: 4/2-Wegeventil
InternBDB: Vickers DG 4V-3-0A-M-KU-H7-60
InternKon: 925 712 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 180 325 40 Base plate 2
EnglischBem:
DeutschBem:
DeutschDesc: Grundplatte
InternBDB: Rexroth G 342/1
InternKon: 925 712 40 / 9
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 440 083 40 Pressure relief valve 1
EnglischBem:
DeutschBem:
DeutschDesc: Druckbegrenzungsventil
InternBDB: Rexroth DB 20 G 2X /315XY
InternKon: 925 712 40 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 698 98 Hose assy. DN 12x1260 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 12x1260
InternBDB: 050 12 DOL12-45°
InternKon: 925 712 40 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 631 98 Hose assy. DN 12x500 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 12x500
InternBDB: 050 12 DOL12
InternKon: 925 712 40 / 13
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 928 849 40 Cover 1
EnglischBem:
DeutschBem:
DeutschDesc: Abdeckung
InternBDB:
InternKon: 925 712 40 / 14
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 182 98 Socket 3
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: L10-M ST-NBR
InternKon: 925 712 40 / 17
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 427 99 Socket 2
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: SDS-S10XG 3/8 A- Type E ST A3C
InternKon: 925 712 40 / 18
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 430 99 Socket 4
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: SDS-L12XM16x1,5- Type E ST A3C
InternKon: 925 712 40 / 19
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 371 459 99 Socket 5
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: SDS-L12XG 3/8 A- Type E ST A3C
InternKon: 925 712 40 / 20
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 420 99 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: SDS-L10XM14x1,5-Type E ST A3C
InternKon: 925 712 40 / 21
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 438 99 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: SDS-L22XG 3/4 A- Type E ST A3C
InternKon: 925 712 40 / 22
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 431 99 Socket 3
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: SDS-L28XM33X2-Type E ST A3C
InternKon: 925 712 40 / 23
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 439 99 Socket 2
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: SDS-L28XG1 A- Type E ST A3C
InternKon: 925 712 40 / 24
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 419 99 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: SDS-S25XG1 A- Type E ST A3C
InternKon: 925 712 40 / 25
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 225 98 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: L 08
InternKon: 925 712 40 / 26
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 226 98 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: L 08
InternKon: 925 712 40 / 29
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 157 98 Socket 3
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: L 12
InternKon: 925 712 40 / 30
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 174 98 Socket 3
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: L 12
InternKon: 925 712 40 / 31
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 742 98 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: SWRT-S 25
InternKon: 925 712 40 / 32
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 240 98 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: 25-SR/OMD
InternKon: 925 712 40 / 33
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 930 40 Union 2
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: VOSS 28-LM/OMD
InternKon: 925 712 40 / 34
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 149 40 Union 3
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: VOSS 28-LR/OMD
InternKon: 925 712 40 / 35
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 372 885 99 Reducing socket 5
EnglischBem:
DeutschBem:
DeutschDesc: Reduzierstutzen
InternBDB: 1 1/4 x 1
InternKon: 925 712 40 / 36
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 576 405 40 Reducing union 1
EnglischBem:
DeutschBem:
DeutschDesc: Reduzierverschraubung
InternBDB: Ermeto 22/12-PL/OMD
InternKon: 925 712 40 / 37
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 551 379 40 Reducing union 1
EnglischBem:
DeutschBem:
DeutschDesc: Reduzierverschraubung
InternBDB: Ermeto 12/10-PL/OMD
InternKon: 925 712 40 / 38
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 242 98 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: L 08 - M
InternKon: 925 712 40 / 40
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 444 98 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Aufschraub-Verschraubung
InternBDB: GAI-08 LR/OMD
InternKon: 925 712 40 / 42
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 592 069 40 Union 2
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: GR 15/10-L/OMD
InternKon: 925 712 40 / 44
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 740 98 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: SWBT-S 25
InternKon: 925 712 40 / 46
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 512 371 98 Coupling 1
EnglischBem:
DeutschBem:
DeutschDesc: Kupplung
InternBDB: 8 - L
InternKon: 925 712 40 / 47
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 004 684 98 Coupling 1
EnglischBem:
DeutschBem:
DeutschDesc: Kupplung
InternBDB: 25 -S
InternKon: 925 712 40 / 48
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 255 694 40 Plug 3
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯschraube
InternBDB: VSTI R 3/8 ED
InternKon: 925 712 40 / 50
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 180 113 40 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯschraube
InternBDB: VSTI R 1/4 ED
InternKon: 925 712 40 / 51
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 255 171 40 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯschraube
InternBDB: VSTI M10x1,0 ED
InternKon: 925 712 40 / 52
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 202 970 40 Plug 2
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯschraube
InternBDB: VSTI M10x1,0 ED
InternKon: 925 712 40 / 53
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 346 40 Olive 8
EnglischBem:
DeutschBem:
DeutschDesc: Schneidring
InternBDB: ES-4 S10 WN 655 939 40
InternKon: 925 712 40 / 54
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 371 258 99 Union nut 2
EnglischBem:
DeutschBem:
DeutschDesc: Ьberwurfmutter
InternBDB: N-S 10 ISO 08434
InternKon: 925 712 40 / 55
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 371 273 99 Union nut 6
EnglischBem:
DeutschBem:
DeutschDesc: Ьberwurfmutter
InternBDB: N-L 10 ISO 08434
InternKon: 925 712 40 / 56
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 471 99 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: T-S 10 ISO 08434
InternKon: 925 712 40 / 57
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 514 340 98 Screw 8
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M5x30/912 10.9
InternKon: 925 712 40 / 58
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 560 99 Bolt 2
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M8x70/931 8.8
InternKon: 925 712 40 / 60
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 304 322 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M12x160/931 10.9
InternKon: 925 712 40 / 61
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 734 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M6x30/933 8.8
InternKon: 925 712 40 / 62
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 579 99 Bolt 12
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M10x60 / DIN 931
InternKon: 925 712 40 / 63
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 514 532 98 Nut 1
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M45x1,5/936
InternKon: 925 712 40 / 64
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 025 98 Nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M6/985
InternKon: 925 712 40 / 65
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 599 99 Nut 2
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M8/985
InternKon: 925 712 40 / 66
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 682 99 Nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M12/985
InternKon: 925 712 40 / 67
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 506 99 Washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: A 6,4 / DIN 125
InternKon: 925 712 40 / 68
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 510 99 Washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: A 17 / DIN 125
InternKon: 925 712 40 / 69
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 607 492 40 Resilient sleeve 12
EnglischBem:
DeutschBem:
DeutschDesc: Dehnhьlse
InternBDB: 10,5/25x40 WN 34194840
InternKon: 925 712 40 / 70
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 214 768 99 Pipe Ш10 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Rohrleitung Ш10
InternBDB:
InternKon: 925 712 40 / 71
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 657 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M16x85 / DIN 931 8.8
InternKon: 925 712 40 / 72
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 513 141 98 Hose assy. DN 25x450 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 25x450
InternBDB: 120 DOL28/DOL28-90° WN 341 951 40
InternKon: 925 712 40 / 73
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 513 692 98 Hose assy. DN 25x800 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 25x800
InternBDB: 120 DOL28/DOL28-90° WN 341 951 40
InternKon: 925 712 40 / 74
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 699 98 Hose assy. DN 20x610 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 20x610
InternBDB: 350 DOS25/DOS25-90° WN 341 951 40
InternKon: 925 712 40 / 76
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 073 98 Union 2
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: 10-LR/OMD WN 655 934 40
InternKon: 925 712 40 / 77
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 090 98 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: 30-SR/OMD WN 655 934 40
InternKon: 925 712 40 / 78
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 604 762 40 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: GR 12/10-L/OMD WN 655 932 40
InternKon: 925 712 40 / 79
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 426 40 Union 2
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: GV 12-LR WN 655 906 40
InternKon: 925 712 40 / 81
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 537 98 Union 2
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: E-L 12 / ISO 08434
InternKon: 925 712 40 / 82
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 409 99 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: SDS-L22 M26x1,5
InternKon: 925 712 40 / 84
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 514 311 98 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: Red 22/15-PL
InternKon: 925 712 40 / 85
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 037 98 Nut 5
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M10 / DIN 985
InternKon: 925 712 40 / 88
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 465 99 Washer 5
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: B 10,5 / DIN 125
InternKon: 925 712 40 / 89
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 167 693 40 Header ca. 1400mm A/R
EnglischBem:
DeutschBem:
DeutschDesc: Flexibler Kantenschutz ca. 1400mm
InternBDB: 461 0031 schwarz
InternKon: 925 712 40 / 90
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 741 98 Resilient sleeve 2
EnglischBem:
DeutschBem:
DeutschDesc: Dehnhьlse
InternBDB: 13/25x50 /341 948 40
InternKon: 925 712 40 / 91
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443451510 Clip 6
EnglischBem:
DeutschBem:
DeutschDesc: Clip
InternBDB: KES 04434
InternKon: 925 712 40 / 92
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 006 98 Bolt 10
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M12x80 / DIN 931 10.9
InternKon: 935 260 40 / 91
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 741 98 Resilient sleeve 10
EnglischBem:
DeutschBem:
DeutschDesc: Dehnhьlse
InternBDB: 13 / 25x50 / WN 341 948 40
InternKon: 935 260 40 / 101
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 332 353 99 Nut 10
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M12 / DIN 985
InternKon: 935 260 40 / 100
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 736 98 Hose assy. DN 10x2800 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 10x2800
InternBDB: 120 DOL12/DOL12-90° WN 341 951 40
InternKon: 935 260 40 / 45
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 035 98 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: SDS-L 12xG1/2" A / ISO 8434
InternKon: 935 260 40 / 76
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 636 374 40 Hose assy. DN 25x2800 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 25x2800
InternBDB: 120 DOL28/DOL28-90° WN 341 951 40
InternKon: 935 260 40 / 27
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 161 98 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: SWE-L 28 / ISO 8434-4
InternKon: 935 260 40 / 110
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 431 99 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: SDS-L 28x33x2 / ISO 8434
InternKon: 935 260 40 / 71
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / PC3000-6 S/N 46185(G46185) / Control- and Filter Plate(485-1841b : 485-1841b)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Excavators Mining Komatsu / PC3000-6 S/N 46185(G46185) / Control- and Filter Plate(485-1841b : 485-1841b)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Excavators Mining Komatsu / PC3000-6 S/N 46185(G46185) / Control- and Filter Plate(485-1841b : 485-1841b)
?
?
?
?
?
?
?
?
?
?
?
