Содержание Excavators Mining Komatsu PC3000-6 S/N 46185(G46185)

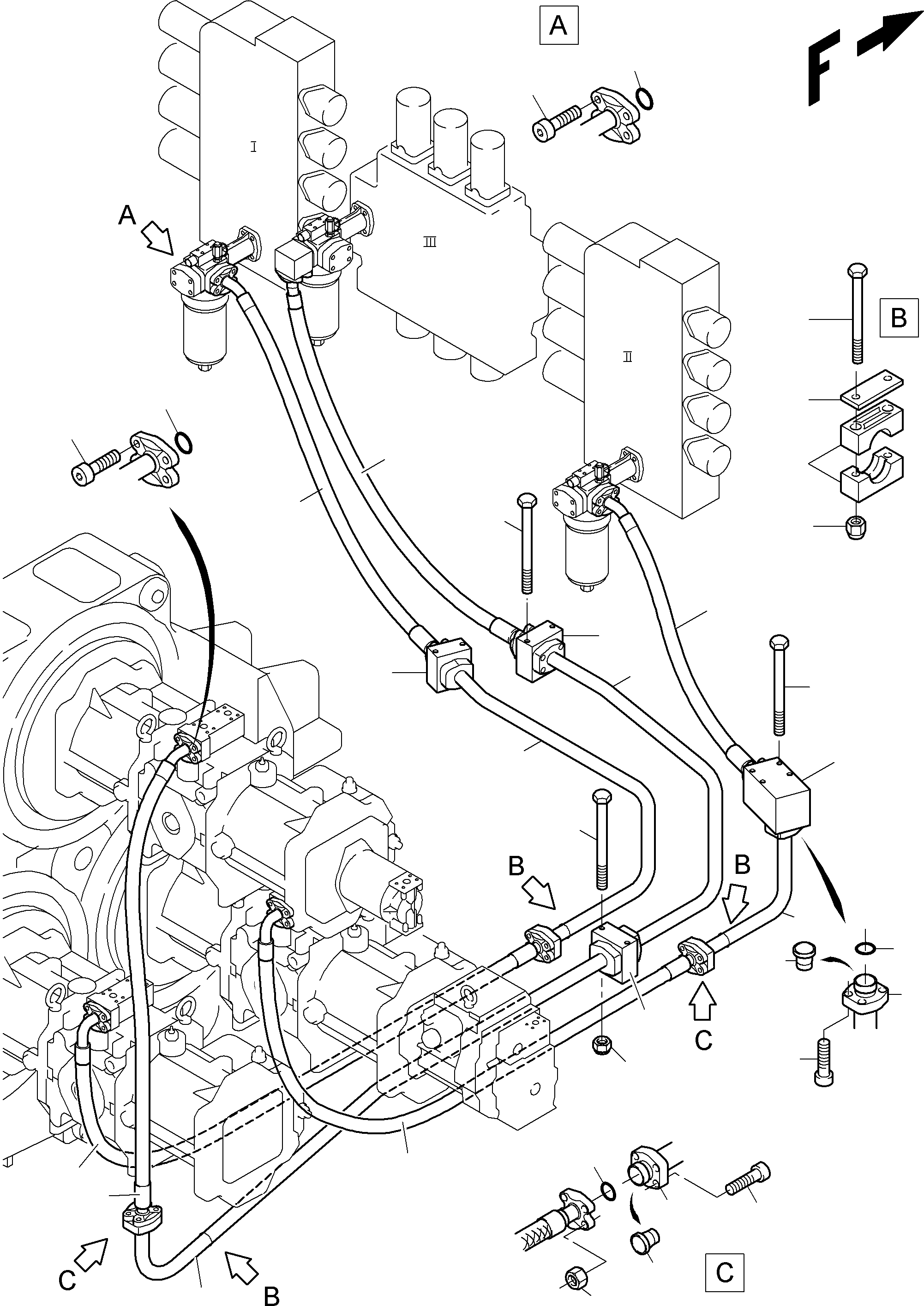

Pressure Lines - MainPumps - H.P. Filter(485-1833 : 485-1833)
Номер на схеме Каталожный номер Название Количество Детали
? 517 727 98 Hose assy. DN 40 x 1370 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40 x 1370
InternBDB: 350 FS 1 1/2 FS 1 1/2 45
InternKon: 935 281 40 / 15
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 695 98 Hose assy. DN 40 x 1650 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40 x 1650
InternBDB: 350 FS 1 1/2 FS 1 1/2 45
InternKon: 935 281 40 / 16
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 688 98 Hose assy. DN 40 x 1960 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40 x 1960
InternBDB: 350 FS 1 1/2 FS 2 90
InternKon: 935 281 40 / 12
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 616 98 Hose assy. DN 40 x 1500 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40 x 1500
InternBDB: 350 FS 1 1/2 FS 2 45
InternKon: 935 281 40 / 14
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 793 499 73 Pipe assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohr kpl.
InternBDB: Rohr Pumpe 1-STBL I
InternKon: 935 281 40 / 22
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 793 492 73 Pipe assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohr kpl.
InternBDB: Rohr Pumpe 3-STBL III
InternKon: 935 281 40 / 24
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 793 496 73 Pipe assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohr kpl.
InternBDB: Rohr Pumpe 3-Klotz
InternKon: 935 281 40 / 140
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 636 98 Hose assy. DN 40 x 1900 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40 x 1900
InternBDB: 350 FS 2 FS 1 1/2 45
InternKon: 935 281 40 / 13
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 793 461 73 Pipe assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohr kpl.
InternBDB: Rohr Pumpe 2-STBL II
InternKon: 935 281 40 / 23
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 619 823 40 Hose assy. DN 40 x 1200 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40 x 1200
InternBDB: 350 FS 1 1/2 FS 1 1/2 45
InternKon: 935 281 40 / 17
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 209 40 Flange seal 33
EnglischBem:
DeutschBem:
DeutschDesc: Flanschdichtung
InternBDB: 1 1/2" NBR 90
InternKon: 935 281 40 / 61
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 288 99 Bolt 92
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M16x50 / DIN 912
InternKon: 935 281 40 / 95
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 925 134 40 Intermediate plate 2
EnglischBem:
DeutschBem:
DeutschDesc: Zwischenplatte
InternBDB: 1 1/2" 120x165
InternKon: 935 281 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 654 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M16x210 / DIN 931
InternKon: 935 281 40 / 102
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 928 846 40 Intermediate plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Zwischenplatte
InternBDB: 1 1/2" 120x120
InternKon: 935 281 40 / 141
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 302 553 99 Bolt 2
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M16x190 / DIN 931
InternKon: 935 281 40 / 142
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 601 99 Nut 6
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M16 / DIN 985
InternKon: 935 281 40 / 143
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 925 135 40 Diffuser 1
EnglischBem:
DeutschBem:
DeutschDesc: Umlenkklotz
InternBDB: 1 1/2" 185x225
InternKon: 935 281 40 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 682 98 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M12x200 / DIN 931
InternKon: 935 281 40 / 103
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 500 127 98 Flange 8
EnglischBem:
DeutschBem:
DeutschDesc: Flansch
InternBDB: FE-5000-24/6
InternKon: 935 281 40 / 137
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 500 203 98 Collar ring 3
EnglischBem:
DeutschBem:
DeutschDesc: Kragenring
InternBDB: KO-5060-24
InternKon: 935 281 40 / 139
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 292 99 Bolt 36
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M16x90 / DIN 912
InternKon: 935 281 40 / 94
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 332 355 99 Nut 36
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M16 / DIN 934
InternKon: 935 281 40 / 99
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 501 898 98 Collar ring 5
EnglischBem:
DeutschBem:
DeutschDesc: Kragenring
InternBDB: K-5060-24
InternKon: 935 281 40 / 138
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 289 99 Bolt 20
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M16x60 / DIN 912
InternKon: 935 281 40 / 114
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 385 243 40 Flange seal 6
EnglischBem:
DeutschBem:
DeutschDesc: Flanschdichtung
InternBDB: 2" NBR 90
InternKon: 935 281 40 / 60
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 305 99 Bolt 24
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M20x60 / DIN 912
InternKon: 935 281 40 / 93
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 617 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M12x150 / DIN 931
InternKon: 935 281 40 / 126
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 534 008 99 Cover plate 5
EnglischBem:
DeutschBem:
DeutschDesc: Deckplatte
InternBDB: S-DP-A-4 / DIN 3015
InternKon: 935 281 40 / 125
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 977 98 Pair of clamps 10
EnglischBem:
DeutschBem:
DeutschDesc: Klemmenpaar
InternBDB: S-4-G-50 / DIN 3015
InternKon: 935 281 40 / 124
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 600 99 Nut 10
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M12 / DIN 985
InternKon: 935 281 40 / 116
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / PC3000-6 S/N 46185(G46185) / Pressure Lines - MainPumps - H.P. Filter(485-1833 : 485-1833)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
