Содержание Excavators Mining Komatsu PC3000-6 S/N 46185(G46185)
Exhaust System(485-1265c : 485-1265c)
Номер на схеме Каталожный номер Название Количество Детали
? 912 486 40 Holding device, muffler 2
EnglischBem:
DeutschBem:
DeutschDesc: Schalldдmpferhalterung
InternBDB:
InternKon: 923 986 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 923 988 40 Exhaust pipe 1
EnglischBem:
DeutschBem:
DeutschDesc: Abgasrohr
InternBDB:
InternKon: 923 986 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 894 302 40 Exhaust pipe assy. 2
EnglischBem:
DeutschBem:
DeutschDesc: Abgasrohr kpl.
InternBDB:
InternKon: 923 986 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 923 989 40 Exhaust pipe 1
EnglischBem:
DeutschBem:
DeutschDesc: Abgasrohr
InternBDB:
InternKon: 923 986 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 476 40 Weather protecting cap 2
EnglischBem:
DeutschBem:
DeutschDesc: Regenkappe
InternBDB: 10"
InternKon: 923 986 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 894 258 40 Strap retainer 4
EnglischBem:
DeutschBem:
DeutschDesc: Spannband
InternBDB:
InternKon: 923 986 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 210 976 40 Muffler 2
EnglischBem:
DeutschBem:
DeutschDesc: Schalldдmpfer
InternBDB: 10" MOM19-0001
InternKon: 923 986 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 635 521 40 Clamp 4
EnglischBem:
DeutschBem:
DeutschDesc: Schelle
InternBDB: 10
InternKon: 923 986 40 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 230 179 40 Clamp 2
EnglischBem:
DeutschBem:
DeutschDesc: Schelle
InternBDB:
InternKon: 923 986 40 / 12
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 230 178 40 Clamp 2
EnglischBem:
DeutschBem:
DeutschDesc: Schelle
InternBDB:
InternKon: 923 986 40 / 13
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 635 520 40 Flex. pipe 2
EnglischBem:
DeutschBem:
DeutschDesc: Flexrohr
InternBDB:
InternKon: 923 986 40 / 9
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 434 98 Bolt 16
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M16x90 / 933 / 10.9
InternKon: 923 986 40 / 17
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 733 98 Resilient sleeve 26
EnglischBem:
DeutschBem:
DeutschDesc: Dehnhьlse
InternBDB: 17/30x50 / 34194840
InternKon: 923 986 40 / 14
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 332 355 99 Nut 16
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 16 / 934 / 10
InternKon: 923 986 40 / 21
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 332 336 99 Nut 26
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 16 / 934 / 8
InternKon: 923 986 40 / 20
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 779 99 Bolt 20
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M10x30 /933 / 8.8
InternKon: 923 986 40 / 16
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 037 98 Nut 12
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 10 /985 / 8.8
InternKon: 923 986 40 / 18
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 807 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M12x45 /933
InternKon: 923 986 40 / 15
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 332 334 99 Nut 8
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 12 / 943
InternKon: 923 986 40 / 19
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 688 99 Washer 8
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: 17 / 7349
InternKon: 923 986 40 / 23
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 934 482 40 Muffler extention pipe 2
EnglischBem:
DeutschBem:
DeutschDesc: Schalldдmpferaufsatz
InternBDB:
InternKon: 936 000 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 800 99 Bolt 9
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: 6KTSHR M12 X 20 8.8 DIN 00933
InternKon: 925 891 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 118 98 Lock washer 9
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB: SG-SHB 12 STZN WN 65593840
InternKon: 925 891 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 935 272 40 Plate 2
EnglischBem:
DeutschBem:
DeutschDesc: Blech
InternBDB:
InternKon: 923 986 40 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 465 99 Washer 24
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: B 10,5 /125
InternKon: 923 986 40 / 22
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 925 250 40 Motor heat protection, rear 1
EnglischBem:
DeutschBem:
DeutschDesc: Hitzeschutz Motor hinten
InternBDB:
InternKon: 925 891 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 942 445 40 Motor heat protection, front 1
EnglischBem:
DeutschBem:
DeutschDesc: Hitzeschutz Motor vorne
InternBDB:
InternKon: 925 891 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 636 99 Bolt 10
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M16x80/931
InternKon: 936 000 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 017 40 Foam profile A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schaumprofil
InternBDB: Gewehr, Silikon 5x40 selbstklebend
InternKon: 923 986 40 / 24
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 942 446 40 Motor heat protection, front 1
EnglischBem:
DeutschBem:
DeutschDesc: Hitzeschutz Motor vorne
InternBDB:
InternKon: 925 891 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 942 447 40 Retainer 1
EnglischBem:
DeutschBem:
DeutschDesc: Halter
InternBDB: 30x5x149
InternKon: 925 891 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 037 98 Nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M10 DIN00985
InternKon: 925 891 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 465 99 Washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: 10,5 DIN00125
InternKon: 925 891 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

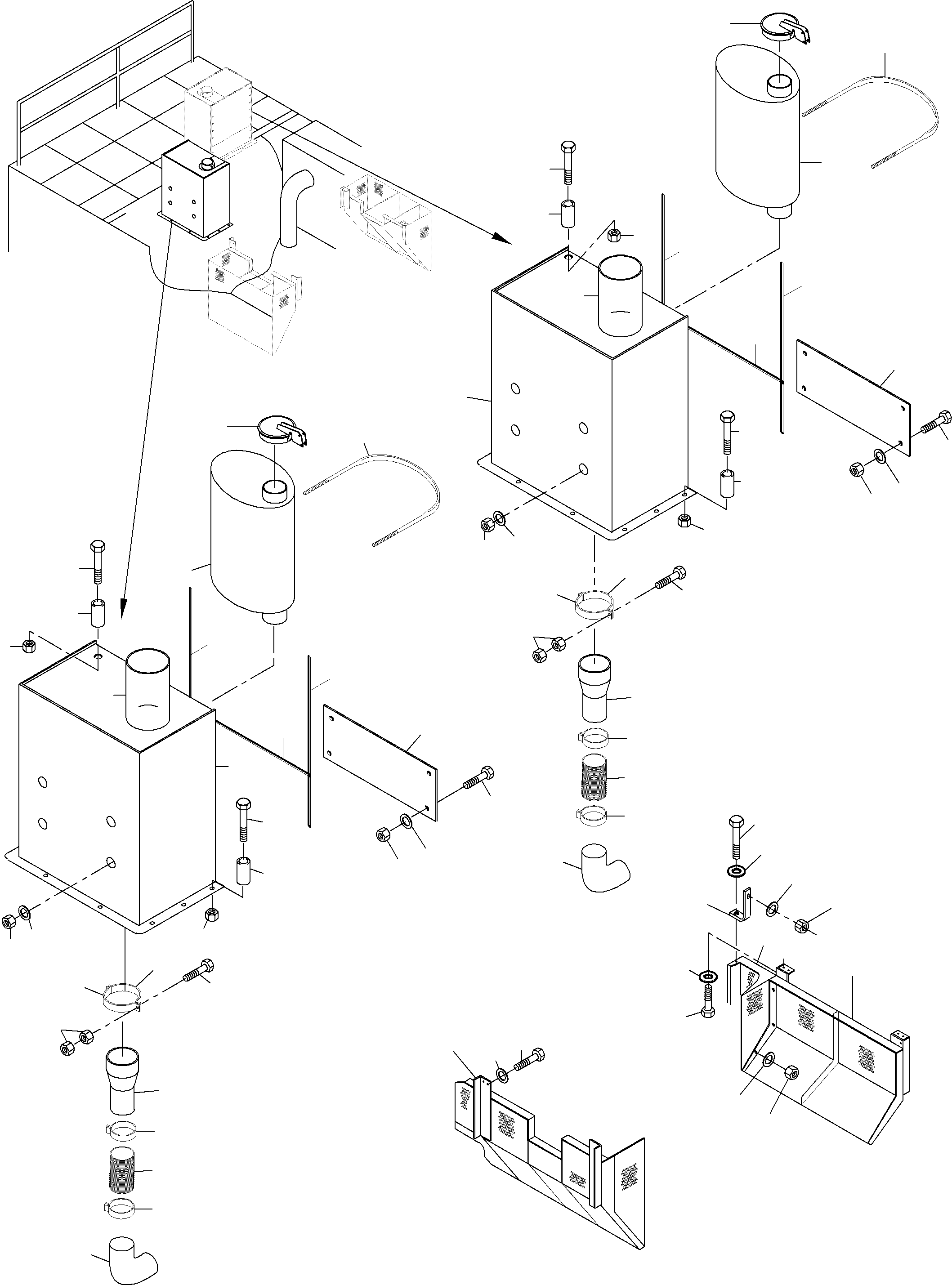

Excavators Mining Komatsu / PC3000-6 S/N 46185(G46185) / Exhaust System(485-1265c : 485-1265c)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
