Содержание Excavators Mining Komatsu PC3000-6 S/N 46185(G46185)

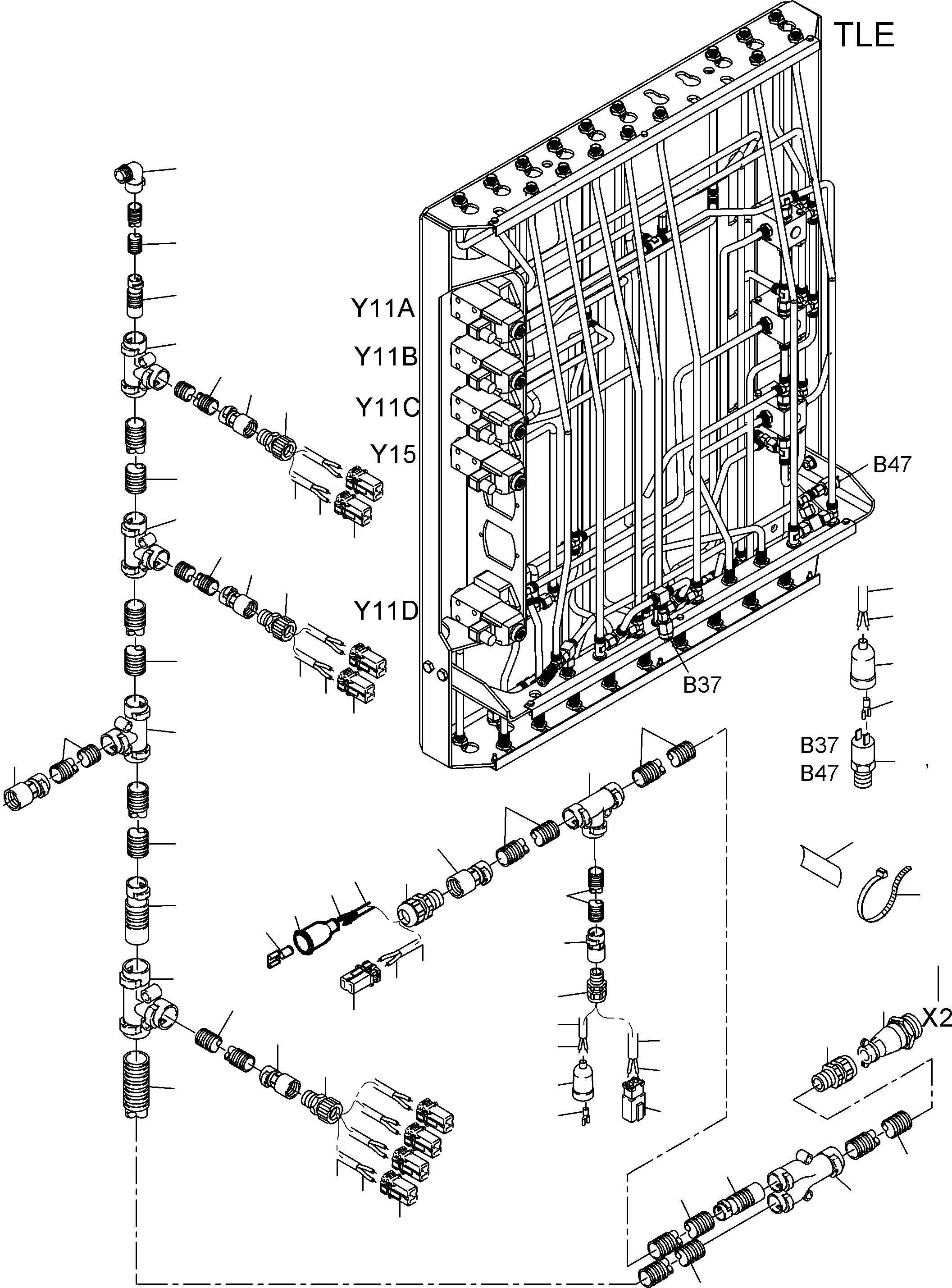

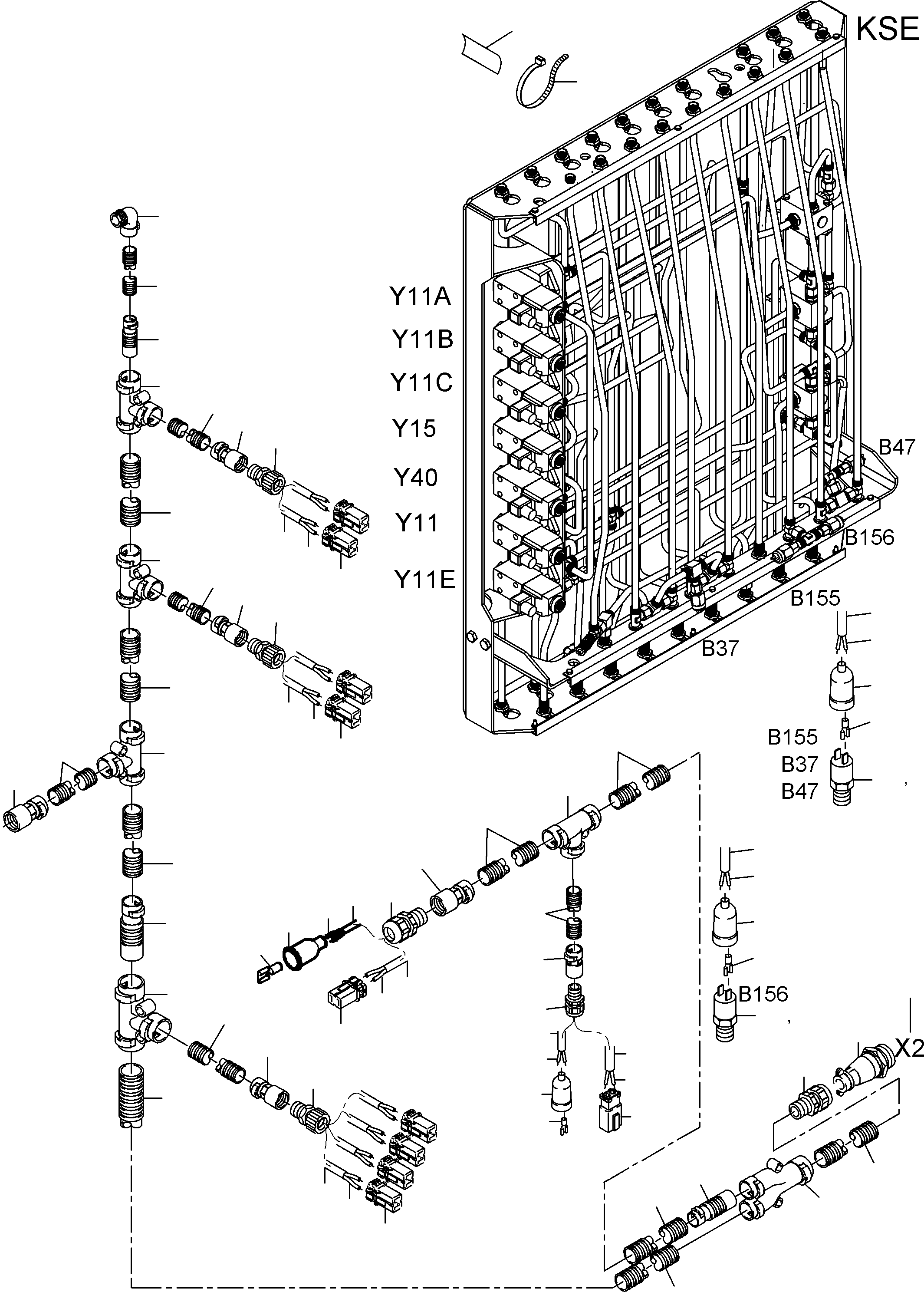

Cables - Pilot Control Frame(485-2186c : 485-2186c)
Номер на схеме Каталожный номер Название Количество Детали
? 931 361 40 Harness - control frame 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum - Steuerrahmen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 649 40 Protecting hose DN 10 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauch DN 10
InternBDB: PMA VCST - 10 B
InternKon: 931 361 40 / 20
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 651 40 Protecting hose DN 17 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauch DN 17
InternBDB: PMA VCSG - 17 B
InternKon: 931 361 40 / 22
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 629 40 T-Distributor DN 17 1
EnglischBem:
DeutschBem:
DeutschDesc: T-Verteiler DN 17
InternBDB: BFTL 17 17 17 GGG
InternKon: 931 361 40 / 14
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 633 40 Pipe adapter DN 17/12 2
EnglischBem:
DeutschBem:
DeutschDesc: Rohradapter DN 17/12
InternBDB: BAVR - 17 G 12T
InternKon: 931 361 40 / 13
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 213 40 Cable 1 qmm BL A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 1 qmm BL
InternBDB: Ken-Pur Litze 1,0 Blau 090100 BL
InternKon: 931 361 40 / 25
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 692 40 Fitting PG 9 4
EnglischBem:
DeutschBem:
DeutschDesc: AnschluЯarmatur PG 9
InternBDB: PMA BVIR-M162
InternKon: 931 361 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 717 40 Fitting M17/M25 1
EnglischBem:
DeutschBem:
DeutschDesc: AnschluЯarmatur M17/M25
InternBDB: ANSCHLUSSARMATUR M17/M25 BVIR-M257 METRISCH
InternKon: 931 361 40 / 18
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 703 40 Cable union PG 9 4
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung PG 9
InternBDB: Pflitsch 21650 YNPM 4x3
InternKon: 931 361 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 709 40 Cable union PG 16 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung PG 16
InternBDB: KBLVERSHR MEHRFACH 22553YNPM13X2,7
InternKon: 931 361 40 / 19
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 795 132 73 Plug assy. 2-pole 10
EnglischBem:
DeutschBem:
DeutschDesc: Stecker kpl. 2-pol.
InternBDB:
InternKon: 931 361 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 922 40 Protection cap 4
EnglischBem:
DeutschBem:
DeutschDesc: Schutzkappe
InternBDB: Suco 1166621003
InternKon: 931 361 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 961 40 Sleeve 6,3x0,8 8
EnglischBem:
DeutschBem:
DeutschDesc: Steckhьlse 6,3x0,8
InternBDB:
InternKon: 931 361 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 462 40 Insulating tube B 6x0,6 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Isolierschlauch B 6x0,6
InternBDB: IS-SCHLAUCH B 6 X0,6 PUR 70 SHORE
InternKon: 931 361 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 256 514 40 Name plate 13
EnglischBem:
DeutschBem:
DeutschDesc: Kennzeichenschild
InternBDB:
InternKon: 931 361 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 056 292 40 Cable strap 13
EnglischBem:
DeutschBem:
DeutschDesc: Kabelband
InternBDB: TY 23 M
InternKon: 931 361 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 420 40 T-Distributor DN 12 4
EnglischBem:
DeutschBem:
DeutschDesc: T-Verteiler DN 12
InternBDB: PMA BFTL 12 12 12 TTT
InternKon: 931 361 40 / 12
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 631 40 Pipe adapter DN 12/10 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohradapter DN 12/10
InternBDB: BAVR- 12 T 10T
InternKon: 931 361 40 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 650 40 Cable protection hose DN 12 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauch DN 12
InternBDB: VCST - 12 B
InternKon: 931 361 40 / 21
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 652 40 Cable protection hose DN 23 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauch DN 23
InternBDB: PMA VCSG - 23 B
InternKon: 931 361 40 / 23
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 627 40 Connector distributor DN 23/17 1
EnglischBem:
DeutschBem:
DeutschDesc: Hosenverteiler DN 23/17
InternBDB: BVYR - 23 17 17 GGG
InternKon: 931 361 40 / 15
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 994 40 Cable union 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung
InternBDB: BVNV-P092
InternKon: 931 361 40 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 980 40 Fitting DN 23 1
EnglischBem:
DeutschBem:
DeutschDesc: AnschluЯarmatur DN 23
InternBDB: BVIVG-U353
InternKon: 931 361 40 / 24
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 358 286 40 Pressure switch 5 bar 3
EnglischBem:
DeutschBem:
DeutschDesc: Druckschalter 5 bar
InternBDB: Suco 7032-3
InternKon: 919 574 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 460 40 Bonded seal 4
EnglischBem:
DeutschBem:
DeutschDesc: Flanschdichtung
InternBDB: 14x18,7x1NSA Busak+Shamb
InternKon: 919 574 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 634 566 40 Pressure switch 22 bar 1
EnglischBem:
DeutschBem:
DeutschDesc: Druckschalter 22 bar
InternBDB: 0166415031059
InternKon: 894 538 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 623 40 Cable union NW 12 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung NW 12
InternBDB: VERSHR NW 12 GERADE M20 BVNV-M202
InternKon: 931 361 40 / 16
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 896 520 40 End pin 5
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯbolzen
InternBDB: VERSCHL BOLZEN BO 3,0X25
InternKon: 931 361 40 / 17
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 795 129 73 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: Stecker
InternBDB: Deutsch HD36-24-31PE-059
InternKon: 931 361 40 / 26
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 795 123 73 Pin 23
EnglischBem:
DeutschBem:
DeutschDesc: Stift
InternBDB: Deutsch 0460-202-16141
InternKon: 931 361 40 / 27
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 795 122 73 Sealing plug 8
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯdichtung
InternBDB: 114 017 KES
InternKon: 931 361 40 / 28
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
