Содержание Excavators Mining Komatsu PC3000-6 S/N 46185(G46185)

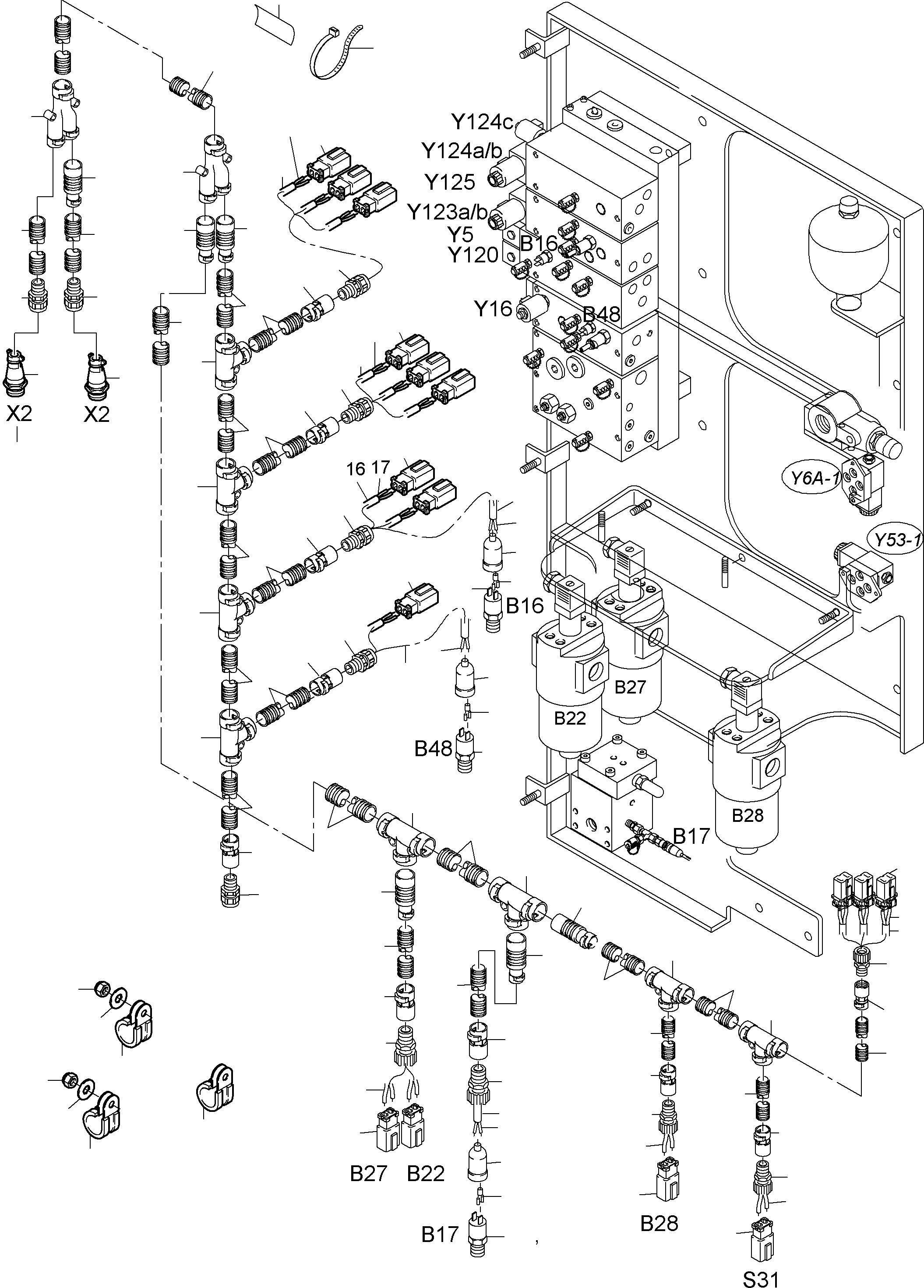

Cables - Control Frame(485-2183c : 485-2183c)
Номер на схеме Каталожный номер Название Количество Детали
? 933 374 40 Harness - control frame 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum - Steuerrahmen
InternBDB:
InternKon: 933 375 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 696 40 Protecting hose DN 29 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauch DN 29
InternBDB:
InternKon: 933 374 40 / 17
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 650 40 Protecting hose DN 12 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauch DN 12
InternBDB:
InternKon: 933 374 40 / 14
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 652 40 Protecting hose DN 23 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauch DN 23
InternBDB:
InternKon: 933 374 40 / 16
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 651 40 Protecting hose DN 17 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauch DN 17
InternBDB:
InternKon: 933 374 40 / 15
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 947 40 Connector distributor DN 29/23 2
EnglischBem:
DeutschBem:
DeutschDesc: Hosenverteiler DN 29/23
InternBDB: PMA BVYR - 29 23 23 GGG
InternKon: 933 374 40 / 18
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 420 40 T-Distributor DN 12 2
EnglischBem:
DeutschBem:
DeutschDesc: T-Verteiler DN 12
InternBDB: PMA BFTL - 12 12 12 TTT
InternKon: 933 374 40 / 24
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 629 40 T-Distributor DN 17 6
EnglischBem:
DeutschBem:
DeutschDesc: T-Verteiler DN 17
InternBDB: BFTL-17 17 17 GGG
InternKon: 933 374 40 / 23
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 634 40 Pipe adapter DN 23/17 2
EnglischBem:
DeutschBem:
DeutschDesc: Rohradapter DN 23/17
InternBDB: BAVR 23 G 17 G
InternKon: 933 374 40 / 20
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 971 40 Pipe adapter DN 23/12 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohradapter DN 23/12
InternBDB: PMA BAVR - 23 G 12 T
InternKon: 933 374 40 / 21
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 692 40 Fitting PG 9 4
EnglischBem:
DeutschBem:
DeutschDesc: AnschluЯarmatur PG 9
InternBDB: BVIR - M 162
InternKon: 933 374 40 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 703 40 Cable union 4
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung
InternBDB: Pflitsch 21650 YNPM 4x3
InternKon: 933 374 40 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 795 132 73 Plug assy. 2-pole 15
EnglischBem:
DeutschBem:
DeutschDesc: Stecker kpl. 2-pol.
InternBDB: KES 0819212920
InternKon: 933 374 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 633 40 Pipe adapter DN 17/12 3
EnglischBem:
DeutschBem:
DeutschDesc: Rohradapter DN 17/12
InternBDB: BAVR-17G 12T
InternKon: 933 374 40 / 22
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 520 40 Fitting 1
EnglischBem:
DeutschBem:
DeutschDesc: Anschlussarmatur
InternBDB: ANSCHLUSSARMATUR M20/NW12 BVIR-M202
InternKon: 933 374 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 462 40 Insulating tube A/R
EnglischBem:
DeutschBem:
DeutschDesc: Isolierschlauch
InternBDB: IS-SCHLAUCH B 6 X0,6 PUR 70 SHORE
InternKon: 933 374 40 / 9
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 213 40 Cable 1 qmm A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 1 qmm
InternBDB: Ken-Pur-Litze 1,0 blau 0900100 BL
InternKon: 933 374 40 / 25
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 922 40 Protection cap 3
EnglischBem:
DeutschBem:
DeutschDesc: Schutzkappe
InternBDB: Suco 1166621003
InternKon: 933 374 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 961 40 Sleeve 6,3x0,8 6
EnglischBem:
DeutschBem:
DeutschDesc: Steckhьlse 6,3x0,8
InternBDB: 35180
InternKon: 933 374 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 256 514 40 Name plate 20
EnglischBem:
DeutschBem:
DeutschDesc: Kennzeichenschild
InternBDB:
InternKon: 933 374 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 056 292 40 Cable strap 20
EnglischBem:
DeutschBem:
DeutschDesc: Kabelband
InternBDB: TY 23 M
InternKon: 933 374 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 693 40 Fitting PG 16 5
EnglischBem:
DeutschBem:
DeutschDesc: AnschluЯarmatur PG 16
InternBDB: BVIR-M 207
InternKon: 933 374 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 795 134 73 Plug assy. 3-pole 1
EnglischBem:
DeutschBem:
DeutschDesc: Stecker kpl. 3-pol.
InternBDB: KES 0819213920
InternKon: 933 374 40 / 27
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 333 98 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯschraube
InternBDB: M20x1,5/50262
InternKon: 933 374 40 / 13
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 592 669 40 Pressure switch 24,0 bar 2
EnglischBem:
DeutschBem:
DeutschDesc: Druckschalter 24,0 bar
InternBDB: 0166416031063
InternKon: 894 547 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 460 40 Bonded seal 3
EnglischBem:
DeutschBem:
DeutschDesc: Flanschdichtung
InternBDB: 14x18,7x1NSA Busak+Shamb
InternKon: 894 547 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 654 904 40 Pressure switch 0,5 bar 1
EnglischBem:
DeutschBem:
DeutschDesc: Druckschalter 0,5 bar
InternBDB: DRUCKSCHALTER 0166 404 03 1015
InternKon: 894 547 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443452711 Clip 17
EnglischBem:
DeutschBem:
DeutschDesc: Clip
InternBDB: KES 04434 KLTD X200
InternKon: 933 375 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443452110 Clip 11
EnglischBem:
DeutschBem:
DeutschDesc: Clip
InternBDB:
InternKon: 933 375 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443451610 Clip 7
EnglischBem:
DeutschBem:
DeutschDesc: Clip
InternBDB:
InternKon: 933 375 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 611 99 Washer 15
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: 14/1440
InternKon: 933 375 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 037 98 Nut 17
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M10/985
InternKon: 933 375 40 / 9
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 974 40 Fitting DN 12 1
EnglischBem:
DeutschBem:
DeutschDesc: AnschluЯarmatur DN 12
InternBDB: BVIVG-U292
InternKon: 933 374 40 / 28
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 795 126 73 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: Stecker
InternBDB: Deutsch HD36-18-14PE-059
InternKon: 933 374 40 / 29
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 795 123 73 Pin 39
EnglischBem:
DeutschBem:
DeutschDesc: Stift
InternBDB: Deutsch 0460-202-16141
InternKon: 933 374 40 / 30
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 795 122 73 Sealing plug 6
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯdichtung
InternBDB: 114 017 KES
InternKon: 933 374 40 / 31
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 980 40 Fitting DN 23 1
EnglischBem:
DeutschBem:
DeutschDesc: AnschluЯarmatur DN 23
InternBDB: BVIVG-U353
InternKon: 933 374 40 / 32
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 795 129 73 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: Stecker
InternBDB: Deutsch HD36-24-31PE-059
InternKon: 933 374 40 / 33
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 708 40 Cable union 5
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung
InternBDB: Pflitsch 22052YNPM 6x2,5
InternKon: 933 374 40 / 34
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 896 520 40 Plug pin 7
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯbolzen
InternBDB:
InternKon: 933 374 40 / 35
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / PC3000-6 S/N 46185(G46185) / Cables - Control Frame(485-2183c : 485-2183c)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
