Содержание Excavators Mining Komatsu PC3000-6 S/N 06248(g06248)
Electric Parts - Refueling(485-2308d : 485-2308d)
Номер на схеме Каталожный номер Название Количество Детали
? 255 680 40 Pull switch 1
EnglischBem:
DeutschBem:
DeutschDesc: Zugschalter
InternBDB: ESG1 WZ 10 E /1S
InternKon: 933 366 40 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 926 528 40 Switch assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Nдherungsschalter kpl.
InternBDB:
InternKon: 933 366 40 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 414 99 Screw 2
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M5x20/912
InternKon: 933 366 40 / 13
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 343 105 99 Lock washer 3
EnglischBem:
DeutschBem:
DeutschDesc: Federring
InternBDB: 5/127
InternKon: 933 366 40 / 14
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 903 423 40 Graphical symbol 1
EnglischBem:
DeutschBem:
DeutschDesc: Bildzeichen
InternBDB:
InternKon: 944 081 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 133 99 Screw 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M6x30/912
InternKon: 933 366 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 343 106 99 Lock washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Federring
InternBDB: 6/127
InternKon: 933 366 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 677 40 Press button adapter red 1
EnglischBem:
DeutschBem:
DeutschDesc: Drucktastervorsatz rot
InternBDB: Lumitas rot 040122
InternKon: 915 539 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 255 328 40 Circuit element 1
EnglischBem:
DeutschBem:
DeutschDesc: Schaltelement
InternBDB: 04.910.50
InternKon: 915 539 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 430 40 Box, aluminium 1
EnglischBem:
DeutschBem:
DeutschDesc: Aluminiumgehдuse
InternBDB: Bopla A 123 01123000
InternKon: 915 539 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 942 119 40 Indicator light red 7
EnglischBem:
DeutschBem:
DeutschDesc: Meldeleuchte rot
InternBDB:
InternKon: 915 539 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 098 955 40 Ring 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlьsselring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 472 688 99 Chain A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kette
InternBDB: 2 /5686
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 931 364 40 Harness - refueling assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum - Betankungsarm
InternBDB:
InternKon: 933 366 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 629 40 T-distributor DN 17 1
EnglischBem:
DeutschBem:
DeutschDesc: T-Verteiler DN 17
InternBDB: BFTL -17 17 17 GGG
InternKon: 931 364 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 650 40 Protecting hose DN 12 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauch DN 12
InternBDB: VCST - 12 B
InternKon: 931 364 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 651 40 Protecting hose DN 17 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauch DN 17
InternBDB: VCSG - 17 B
InternKon: 931 364 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 692 40 Fitting M16/DN12 1
EnglischBem:
DeutschBem:
DeutschDesc: AnschluЯarmatur M16/DN12
InternBDB: BVIR-M162
InternKon: 931 364 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 703 40 Cable union PG 9 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung PG 9
InternBDB: Pflitsch 21650 YNPM 4x3
InternKon: 931 364 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 213 40 Cable 1.0 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 1,0
InternBDB:
InternKon: 931 364 40 / 9
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 795 134 73 Plug assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Stecker kpl.
InternBDB:
InternKon: 931 364 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 623 40 Cable union NW 12 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung NW 12
InternBDB: VERSHR NW 12 GERADE M20 BVNV-M202
InternKon: 931 364 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 896 520 40 End pin 1
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯbolzen
InternBDB: BO 3x25
InternKon: 931 364 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 056 070 40 Cable sleeve 1-1,5 15
EnglischBem:
DeutschBem:
DeutschDesc: Kabelhuelse 1-1,5
InternBDB:
InternKon: 931 364 40 / 12
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 256 514 40 Type plate 2
EnglischBem:
DeutschBem:
DeutschDesc: Kennzeichenschild
InternBDB:
InternKon: 931 364 40 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 056 292 40 Cable strap 2
EnglischBem:
DeutschBem:
DeutschDesc: Kabelband
InternBDB: Ty 23 M
InternKon: 931 364 40 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 633 40 Pipe adapter DN 17/12 2
EnglischBem:
DeutschBem:
DeutschDesc: Rohradapter DN 17/12
InternBDB: BAVR-17G 12T
InternKon: 931 364 40 / 12
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443452110 Clip 3
EnglischBem:
DeutschBem:
DeutschDesc: Clip
InternBDB:
InternKon: 933 366 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443451610 Clip 7
EnglischBem:
DeutschBem:
DeutschDesc: Clip
InternBDB:
InternKon: 933 366 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 596 98 Washer 8
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: A11 / DIN 07989
InternKon: 933 366 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 037 98 Nut 8
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M10/985
InternKon: 933 366 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 122 98 Lock washer 8
EnglischBem:
DeutschBem:
DeutschDesc: Sicherrungsscheibe
InternBDB: 10 WN 655 938 40
InternKon: 933 366 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 142 99 Bolt 1
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M5x12/912
InternKon: 933 366 40 / 12
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 795 126 73 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: Stecker
InternBDB: Deutsch HD36-18-14PE-059
InternKon: 931 364 40 / 13
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 795 123 73 Pin 13
EnglischBem:
DeutschBem:
DeutschDesc: Stift
InternBDB: Deutsch 0460-202-16141
InternKon: 931 364 40 / 14
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 795 122 73 Sealing plug 1
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯdichtung
InternBDB: 114 017
InternKon: 931 364 40 / 15
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 975 40 Fitting DN 17 1
EnglischBem:
DeutschBem:
DeutschDesc: AnschluЯarmatur DN 17
InternBDB: BVIVG-U297
InternKon: 931 364 40 / 16
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

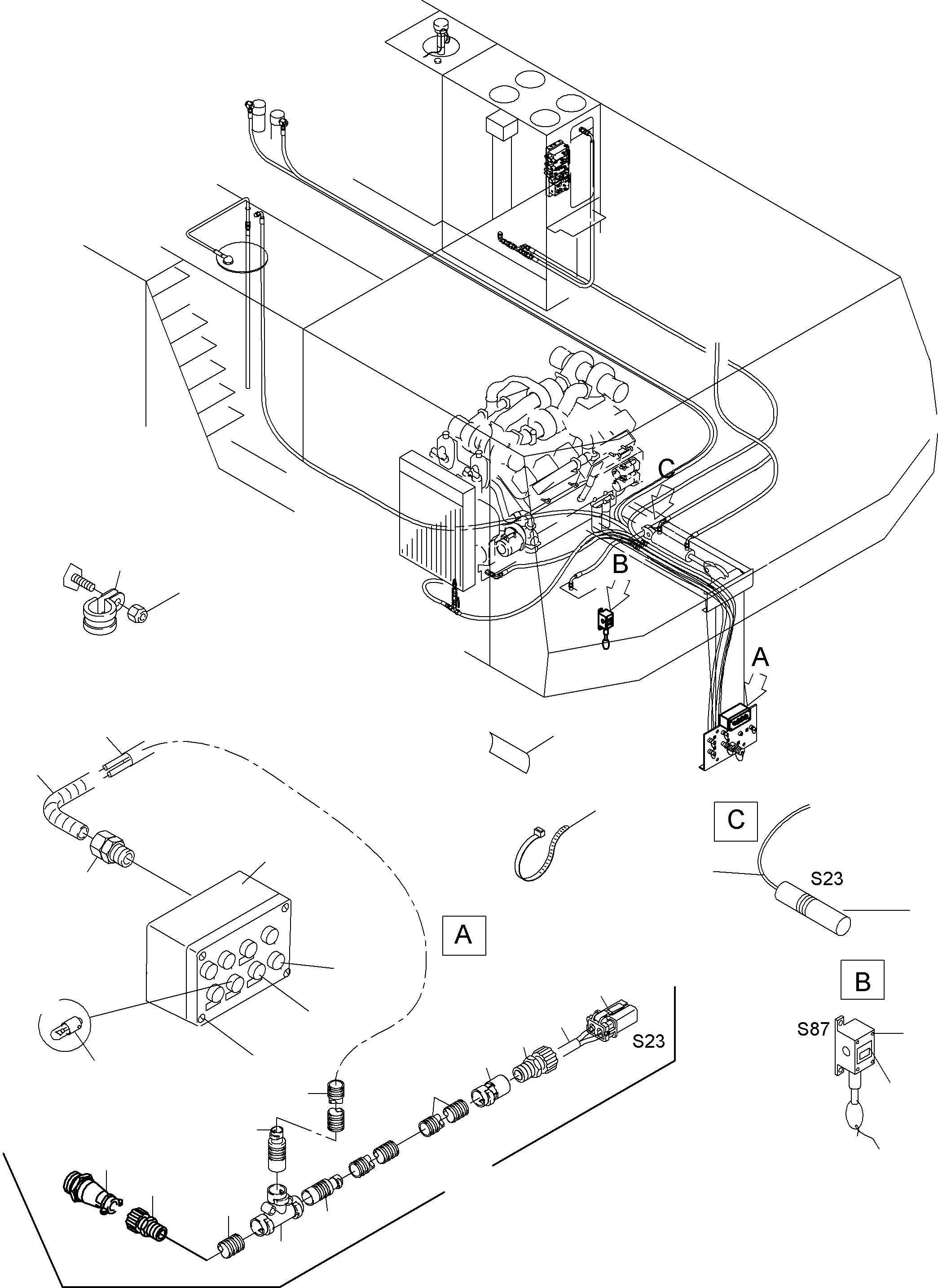

Excavators Mining Komatsu / PC3000-6 S/N 06248(g06248) / Electric Parts - Refueling(485-2308d : 485-2308d)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
