Содержание Excavators Mining Komatsu PC3000-6 S/N 06248(g06248)

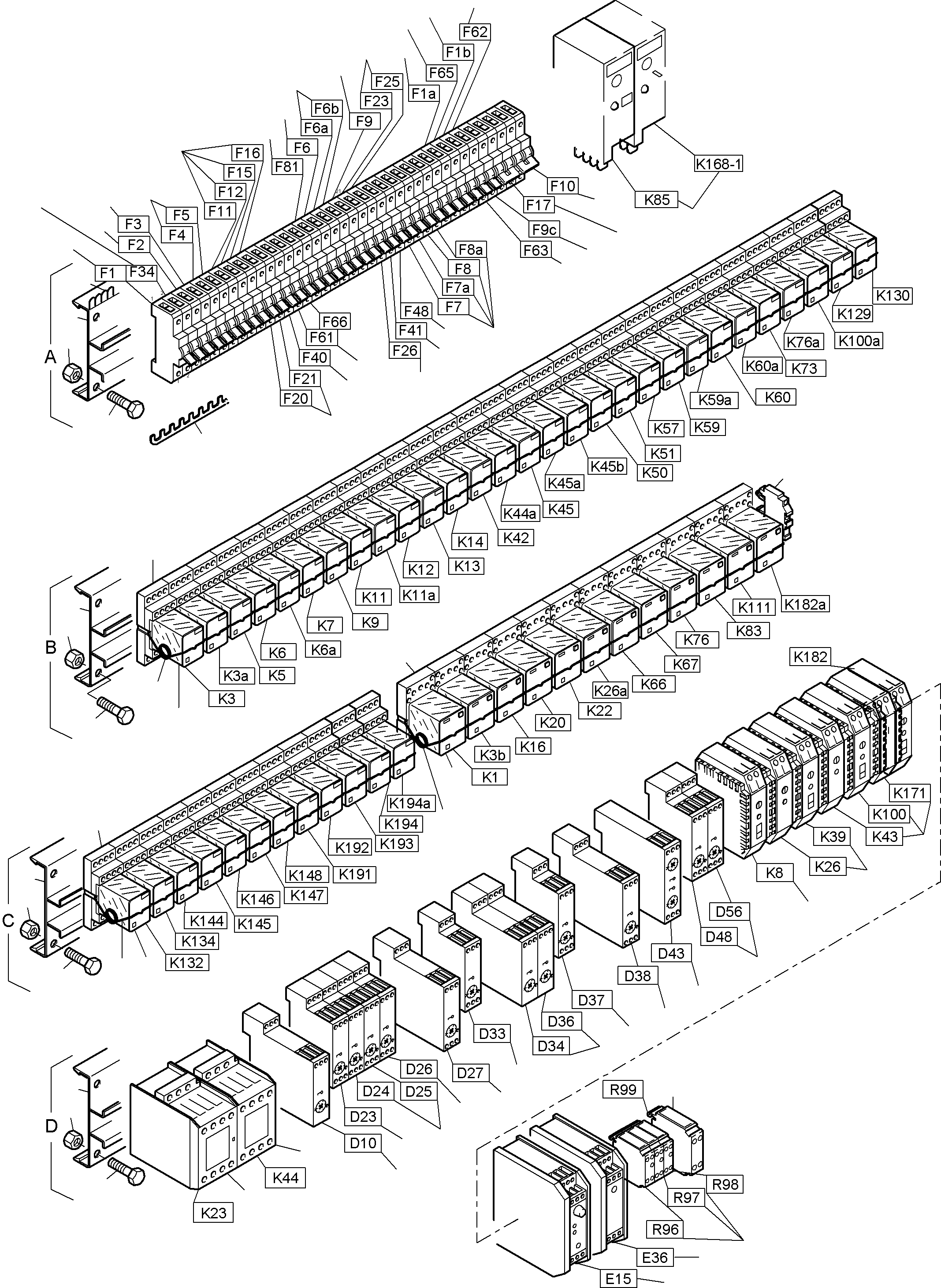

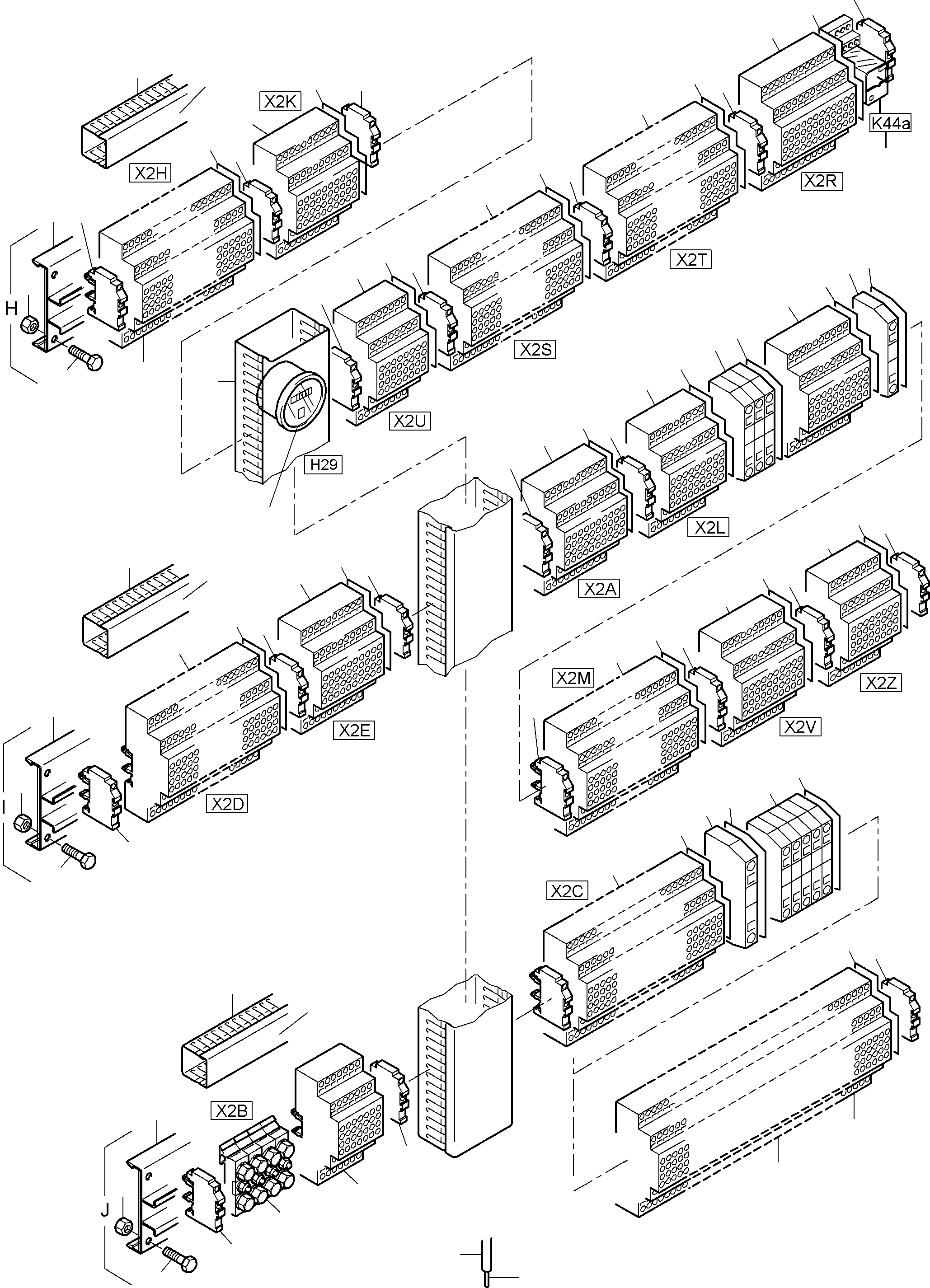

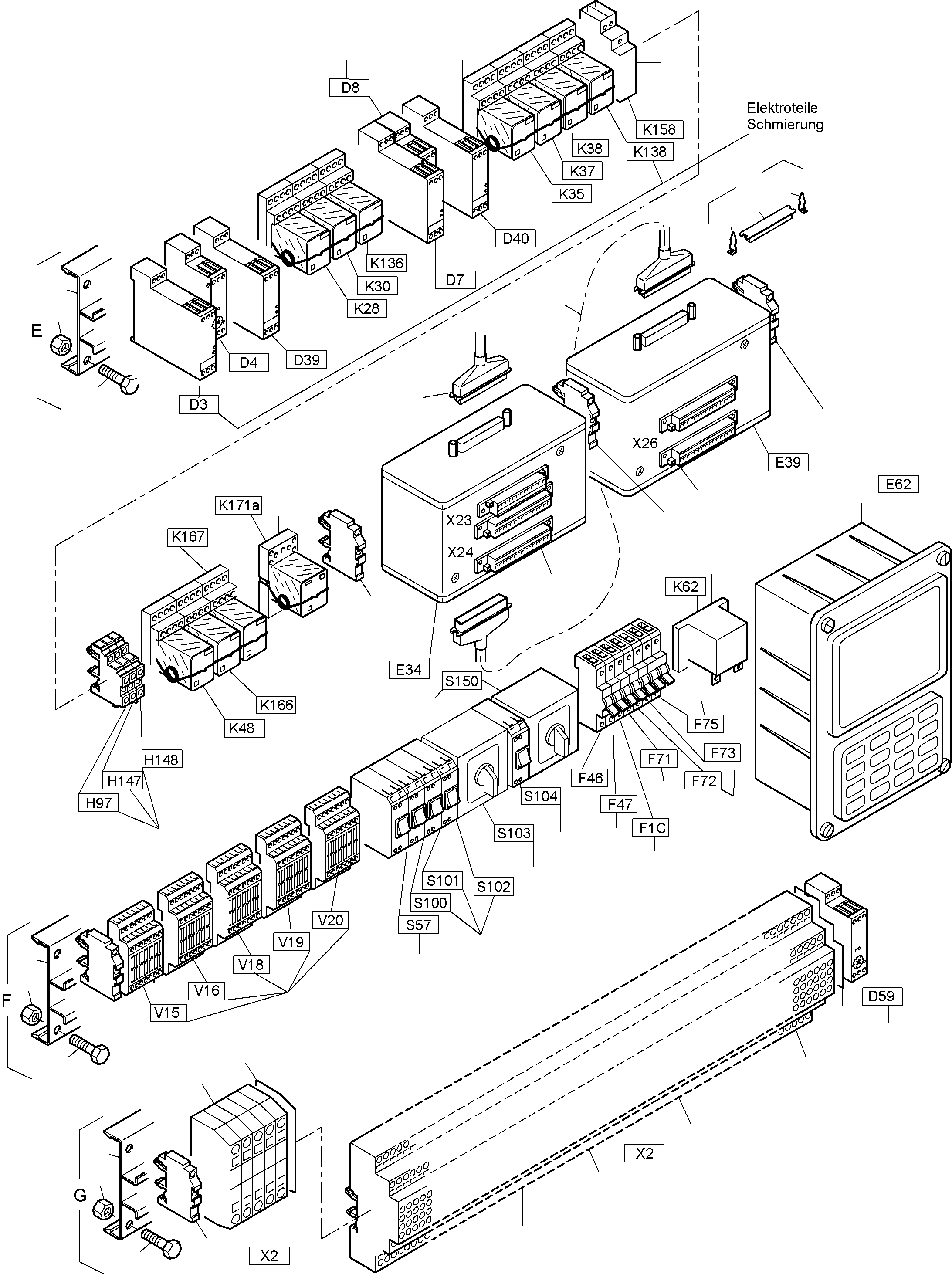

Main Switch Box X2 in Cab Support(485-2168a : 485-2168a)
Номер на схеме Каталожный номер Название Количество Детали
? 929 864 40 Switch cabinet w/o. electr. parts 1
EnglischBem:
DeutschBem:
DeutschDesc: Schaltschrank ohne E-Teile
InternBDB: TL
InternKon: 927 549 40 / 15
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 764 789 73 Key 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlьssel
InternBDB: Fa. Southco E-3-4
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 764 947 73 Locking bar 10
EnglischBem:
DeutschBem:
DeutschDesc: RiegelverschluЯ
InternBDB: Fa. Southco E-3-14-15
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 764 949 73 Seal 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtung
InternBDB: Dirak Typ 209-0201
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 765 892 73 Handle 2
EnglischBem:
DeutschBem:
DeutschDesc: Handgriff
InternBDB: B 8-20-503-10
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 057 278 40 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Steckdose
InternBDB: 0 352 221 001
InternKon: 927 549 40 / 31
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 320 975 99 Screw 2
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: AM 4x16 /84
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 322 378 40 Diode array 5
EnglischBem:
DeutschBem:
DeutschDesc: Diodengatter
InternBDB: DGE-12P-1A 1000V /71800
InternKon: 927 549 40 / 83
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 891 034 40 Protection cap assy. 2
EnglischBem:
DeutschBem:
DeutschDesc: Schutzkappe kpl.
InternBDB:
InternKon: 927 549 40 / 82
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 490 929 40 Assembly rail 2
EnglischBem:
DeutschBem:
DeutschDesc: Tragschiene
InternBDB: WP 1450/33111
InternKon: 927 549 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 416 40 Sectional plate 10
EnglischBem:
DeutschBem:
DeutschDesc: Hutprofilsteg
InternBDB: SNA 120x860 /330495
InternKon: 927 549 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 237 40 Wiring terminal 6
EnglischBem:
DeutschBem:
DeutschDesc: Verdrahtungskamm
InternBDB: KP 300 /33004
InternKon: 927 549 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 500 106 98 Bolt 44
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M8x16 /933
InternKon: 927 549 40 / 17
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 599 99 Nut 44
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M8 /985
InternKon: 927 549 40 / 18
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 821 40 Breaker 1 A 1
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsautomat 1 A
InternBDB: ABB S 202-K 1
InternKon: 927 549 40 / 22
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 951 40 Rail collector A/R
EnglischBem:
DeutschBem:
DeutschDesc: Sammelschiene
InternBDB: ABB PS 1/60/16
InternKon: 927 549 40 / 35
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 673 40 Clamp 35
EnglischBem:
DeutschBem:
DeutschDesc: Endklammer
InternBDB: ENDKLAMMER F HUTSCHIENE 1SNA206351R1600 BAM2
InternKon: 927 549 40 / 37
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 270 288 40 Cable channel ca. 1400 lg. A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabelkanal ca. 1400 lg.
InternBDB: Tehalit 40x25 BA 640 025
InternKon: 927 549 40 / 78
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 830 40 Breaker 25 A 4
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsautomat 25 A
InternBDB: ABB S 201 - K 25
InternKon: 927 549 40 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 827 40 Breaker 16 A 12
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsautomat 16 A
InternBDB: ABB S 201 - K 16
InternKon: 927 549 40 / 12
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 828 40 Breaker 6 A 13
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsautomat 6 A
InternBDB: SG-AUTOMAT TYP S 201-K 6 440/277V CSA
InternKon: 927 549 40 / 13
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 839 40 Breaker 50 A 4
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsautomat 50 A
InternBDB: ABB S 201 - K 50
InternKon: 927 549 40 / 16
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 829 40 Breaker 10 A 8
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsautomat 10 A
InternBDB: ABB S 201 - K 10
InternKon: 927 549 40 / 76
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 486 40 Pickup module unit 1
EnglischBem:
DeutschBem:
DeutschDesc: Eingangsmeldemodul
InternBDB: TG 341 C Master Fa. Graf
InternKon: 927 549 40 / 66
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 487 40 Pickup module unit 1
EnglischBem:
DeutschBem:
DeutschDesc: Eingangsmeldemodul
InternBDB: TG 342 C Slave Fa. Graf
InternKon: 927 549 40 / 67
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 021 40 Relay 17
EnglischBem:
DeutschBem:
DeutschDesc: Relais
InternBDB:
InternKon: 927 549 40 / 32
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 910 40 Relay socket 17
EnglischBem:
DeutschBem:
DeutschDesc: Relaisfassung
InternBDB:
InternKon: 927 549 40 / 33
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 911 40 Retainer 17
EnglischBem:
DeutschBem:
DeutschDesc: Haltebьgel
InternBDB:
InternKon: 927 549 40 / 34
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 020 40 Relay 51
EnglischBem:
DeutschBem:
DeutschDesc: Relais
InternBDB:
InternKon: 927 549 40 / 9
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 592 338 40 Relay socket 51
EnglischBem:
DeutschBem:
DeutschDesc: Relaisfassung
InternBDB: ZG 78700
InternKon: 927 549 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 414 369 40 Spring retainer 51
EnglischBem:
DeutschBem:
DeutschDesc: Haltefeder
InternBDB:
InternKon: 927 549 40 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 896 581 40 Power breaker 2
EnglischBem:
DeutschBem:
DeutschDesc: Leistungsschьtz
InternBDB: 1.367.245.06 DL15K DC
InternKon: 927 549 40 / 14
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 795 135 73 Multimonitor 1
EnglischBem:
DeutschBem:
DeutschDesc: Multimonitor
InternBDB: 0078351400301
InternKon: 927 549 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 494 086 40 Line divider EFD 1
EnglischBem:
DeutschBem:
DeutschDesc: Frequenzteiler EFD
InternBDB: Gematronic
InternKon: 927 549 40 / 93
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 414 649 40 Fuel indication EFM 1
EnglischBem:
DeutschBem:
DeutschDesc: Elektronische Kraftstoffanzeige EFM
InternBDB:
InternKon: 927 549 40 / 23
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 899 301 40 Converter 8
EnglischBem:
DeutschBem:
DeutschDesc: Anreihschaltgerдt
InternBDB: TL
InternKon: 927 549 40 / 21
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 346 40 Touch contact 5
EnglischBem:
DeutschBem:
DeutschDesc: Tasterbaustein
InternBDB: Weidmьller EGT 6/1146.6
InternKon: 927 549 40 / 55
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 635 318 40 Connection cable to fig-nos. 24,25 1
EnglischBem:
DeutschBem:
DeutschDesc: Verbindungskabel zu Bild-Nr. 24,25
InternBDB: V24 /13 M3244 Bьrklin
InternKon: 927 549 40 / 68
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 894 594 40 Cable V 24 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabel V 24
InternBDB: Fa. Dцring TL
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 233 40 Wiring profile ca. 700mm A/R
EnglischBem:
DeutschBem:
DeutschDesc: Verdrahtungsprofil ca. 700mm
InternBDB: 33002
InternKon: 927 549 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 234 40 Cover 25 BN A/R
EnglischBem:
DeutschBem:
DeutschDesc: Deckel 25 BN
InternBDB: 30071
InternKon: 927 549 40 / 80
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 896 747 40 Cable channel A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabelkanal
InternBDB: LKV 100/100 223 1126
InternKon: 927 549 40 / 79
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 490 889 40 Series terminal 3
EnglischBem:
DeutschBem:
DeutschDesc: Reihenklemme
InternBDB: Weidmьller DK4 LD /35-Rot 5390.6
InternKon: 927 549 40 / 53
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 932 553 40 Breaker 63A 1
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsautomat 63A
InternBDB: ABB S201-K63
InternKon: 927 549 40 / 57
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 822 40 Breaker 6A 1
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsautomat 6A
InternBDB: ABB S202-K6
InternKon: 927 549 40 / 20
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 324 025 40 Resistor clamp 3
EnglischBem:
DeutschBem:
DeutschDesc: Widerstandsklemme
InternBDB: Wieland 57.904.0753 9785U /2 KOHM
InternKon: 938 310 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 603 346 40 Voltage measuring clamp 1
EnglischBem:
DeutschBem:
DeutschDesc: SpannungsmeЯklemme
InternBDB: TL
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 481 40 Time lag relay 6
EnglischBem:
DeutschBem:
DeutschDesc: Zeitrelais
InternBDB: Finder 82.11.0240
InternKon: 927 549 40 / 74
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 896 546 40 Time lag relay 5
EnglischBem:
DeutschBem:
DeutschDesc: Zeitrelais
InternBDB: 87.61.0.240
InternKon: 927 549 40 / 73
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 482 40 Wiper relay 5
EnglischBem:
DeutschBem:
DeutschDesc: Wischrelais
InternBDB: Finder 82.21.0240
InternKon: 927 549 40 / 72
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 898 40 Cycle relay 2
EnglischBem:
DeutschBem:
DeutschDesc: Taktrelais
InternBDB: 87.91.0.240
InternKon: 927 549 40 / 58
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 613 40 Cover plate 38
EnglischBem:
DeutschBem:
DeutschDesc: AbschluЯplatte
InternBDB: Wago 870-573
InternKon: 927 549 40 / 38
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 612 40 Through clamp 2,5 453
EnglischBem:
DeutschBem:
DeutschDesc: Durchgangsklemme 2,5
InternBDB: Wago 870-531
InternKon: 927 549 40 / 36
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 774 40 Cover plate 10,0 1
EnglischBem:
DeutschBem:
DeutschDesc: AbschluЯplatte 10,0
InternBDB: Wago 284-325
InternKon: 927 549 40 / 50
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 773 40 Cover plate 16,0 2
EnglischBem:
DeutschBem:
DeutschDesc: AbschluЯplatte 16,0
InternBDB: Wago 283-325
InternKon: 927 549 40 / 44
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 772 40 Cover plate 6,0 5
EnglischBem:
DeutschBem:
DeutschDesc: AbschluЯplatte 6,0
InternBDB: Wago 282-325
InternKon: 927 549 40 / 64
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 768 40 Through clamp 6,0 5
EnglischBem:
DeutschBem:
DeutschDesc: Durchgangsklemme 6,0
InternBDB: Wago 282-901
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 943 40 Sleeve marker 50
EnglischBem:
DeutschBem:
DeutschDesc: Bezeichungshьlsen
InternBDB:
InternKon: 927 549 40 / 27
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 942 40 Sleeve marker 50
EnglischBem:
DeutschBem:
DeutschDesc: Bezeichungshьlsen
InternBDB:
InternKon: 927 549 40 / 28
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 270 318 40 Sleeve marker 50
EnglischBem:
DeutschBem:
DeutschDesc: Bezeichungshьlsen
InternBDB:
InternKon: 927 549 40 / 29
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 944 40 Sleeve marker 50
EnglischBem:
DeutschBem:
DeutschDesc: Bezeichungshьlsen
InternBDB:
InternKon: 927 549 40 / 30
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 770 40 Through clamp 10,0 5
EnglischBem:
DeutschBem:
DeutschDesc: Durchgangsklemme 10,0
InternBDB: Wago 284-901
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 213 40 Cable 1mm2 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 1mm2
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 675 40 Cable 6mm2 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 6mm2
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 614 40 Bridging comb 2-fold 2,5 58
EnglischBem:
DeutschBem:
DeutschDesc: Kammbrьcke 2-fach 2,5
InternBDB: Wago 870-402 2,5
InternKon: 927 549 40 / 39
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 615 40 Bridging comb 3-fold 2,5 25
EnglischBem:
DeutschBem:
DeutschDesc: Kammbrьcke 3-fach 2,5
InternBDB: Wago 870-403 2,5
InternKon: 927 549 40 / 40
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 616 40 Bridging comb 4-fold 2,5 20
EnglischBem:
DeutschBem:
DeutschDesc: Kammbrьcke 4-fach 2,5
InternBDB: Wago 870-404 2,5
InternKon: 927 549 40 / 41
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 617 40 Bridging comb 5-fold 2,5 10
EnglischBem:
DeutschBem:
DeutschDesc: Kammbrьcke 5-fach 2,5
InternBDB: Wago 870-405 2,5
InternKon: 927 549 40 / 42
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 618 40 Bridging comb 10-fold 2,5 1
EnglischBem:
DeutschBem:
DeutschDesc: Kammbrьcke 10-fach 2,5
InternBDB: Wago 870-410 2,5
InternKon: 927 549 40 / 45
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 630 40 Protective wire clip 2,5 69
EnglischBem:
DeutschBem:
DeutschDesc: Schutzleiterreihenklemme 2,5
InternBDB: Wago 870-537
InternKon: 927 549 40 / 77
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 769 40 Through clamp 16,0 1
EnglischBem:
DeutschBem:
DeutschDesc: Durchgangsklemme 16,0
InternBDB: Wago 283-901
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 461 703 40 Terminal M150/35 4
EnglischBem:
DeutschBem:
DeutschDesc: Hochstromklemme M150/35
InternBDB: 115 156-17
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 795 140 73 Socket 4
EnglischBem:
DeutschBem:
DeutschDesc: Steckdose
InternBDB: Deutsch HD34-18-8SE-059
InternKon: 927 549 40 / 101
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 477 40 Cable union DN 12 4
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung DN 12
InternBDB: VERSHR NW 12 GERADE BVNV-M162
InternKon: 927 549 40 / 25
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 795 141 73 Socket 9
EnglischBem:
DeutschBem:
DeutschDesc: Steckdose
InternBDB: Deutsch HD34-18-14SE-059
InternKon: 927 549 40 / 102
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 995 40 Cable union DN 48 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung DN 48
InternBDB: VERSHR NW 48 M50X1,5 BVNV-M508
InternKon: 927 549 40 / 84
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 685 40 Dust cap 1
EnglischBem:
DeutschBem:
DeutschDesc: Staubschutzkappe
InternBDB: Souriau 8655-3115
InternKon: 891 034 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 551 867 40 Clasp 2
EnglischBem:
DeutschBem:
DeutschDesc: Klammer
InternBDB: Souriau 8630-05 A
InternKon: 891 034 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 218 40 Cable 16mm2 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 16mm2
InternBDB: KIW/Pur-Seil-Flex schwarz
InternKon: 927 549 40 / 85
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 479 40 Cable union DN 29 3
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung DN 29
InternBDB: PMA BVNV - M 329
InternKon: 927 549 40 / 86
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 007 40 Pulse relay 1
EnglischBem:
DeutschBem:
DeutschDesc: StromstoЯschalter
InternBDB: Finder 20239024000
InternKon: 927 549 40 / 114
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 840 40 Breaker 1A 1
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsautomat 1A
InternBDB: ABB S201-K1
InternKon: 927 549 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 896 747 40 Cable channel 100x100 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabelkanal 100x100
InternBDB: LKV 100/100 223 1126
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 792 806 73 Marker set 1
EnglischBem:
DeutschBem:
DeutschDesc: Bezeichnungskartensatz
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 623 40 Marking strip 8
EnglischBem:
DeutschBem:
DeutschDesc: Beschriftungsstreifen
InternBDB: Wago 709-196
InternKon: 927 549 40 / 47
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 436 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M 12x75 / 931 10.9
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 741 98 Resilient sleeve 4
EnglischBem:
DeutschBem:
DeutschDesc: Dehnhьlse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 896 716 40 Hour meter 1
EnglischBem:
DeutschBem:
DeutschDesc: Betriebsstundenzaehler
InternBDB: Moto-Meter 643.003.1006
InternKon: 927 549 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 896 488 40 Camswitch 2
EnglischBem:
DeutschBem:
DeutschDesc: Nockenschalter
InternBDB: Klц-Mц TO-1-8220/IVS
InternKon: 927 549 40 / 56
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 795 142 73 Socket 2
EnglischBem:
DeutschBem:
DeutschDesc: Steckdose
InternBDB: Deutsch HD34-24-16SE-059
InternKon: 927 549 40 / 103
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 795 143 73 Socket 3
EnglischBem:
DeutschBem:
DeutschDesc: Steckdose
InternBDB: Deutsch HD34-24-21SE-059
InternKon: 927 549 40 / 104
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 795 144 73 Socket 3
EnglischBem:
DeutschBem:
DeutschDesc: Steckdose
InternBDB: Deutsch HD34-24-23SE-059
InternKon: 927 549 40 / 105
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 795 145 73 Socket 9
EnglischBem:
DeutschBem:
DeutschDesc: Steckdose
InternBDB: Deutsch HD34-24-31SE-059
InternKon: 927 549 40 / 106
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 931 333 40 Mounting plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Montageblech
InternBDB:
InternKon: 927 549 40 / 100
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 795 122 73 Sealing plate 100
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯdichtung
InternBDB: 114 017 KES
InternKon: 927 549 40 / 107
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 795 146 73 Busching 530
EnglischBem:
DeutschBem:
DeutschDesc: Buchse
InternBDB: Deutsch 0460-201-16141
InternKon: 927 549 40 / 112
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 795 147 73 Bushing 76
EnglischBem:
DeutschBem:
DeutschDesc: Buchse
InternBDB: Deutsch 0460-201-12141
InternKon: 927 549 40 / 113
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 795 148 73 Nut 15
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: 114020-90
InternKon: 927 549 40 / 108
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 795 149 73 Lock washer 15
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB: 114021
InternKon: 927 549 40 / 109
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 795 150 73 Nut 16
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: 112263-90
InternKon: 927 549 40 / 110
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 795 151 73 Lock washer 16
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB: 112264
InternKon: 927 549 40 / 111
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 059 99 Bolt 32
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M6x16/84
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 025 98 Nut 32
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M6/985
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 335 98 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯschraube
InternBDB: M32x1,5/50262
InternKon: 927 549 40 / 118
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 333 98 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯschraube
InternBDB: M20x1,5/50262
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 332 98 Plug 3
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯschraube
InternBDB: M16x1,5/50262
InternKon: 927 549 40 / 117
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 179 40 Relay 1
EnglischBem:
DeutschBem:
DeutschDesc: Relais
InternBDB: Bosch 0332 002 256
InternKon: 927 549 40 / 124
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 440 383 40 Measuring transducer 3
EnglischBem:
DeutschBem:
DeutschDesc: MeЯumformer
InternBDB: VP 41 C2 -30 +120 Noris
InternKon: 942 739 40 / 23
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 946 222 40 Cap 2
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯdeckel
InternBDB: VERSCHLUSSDECKEL DT 18
InternKon: 927 549 40 / 127
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 946 218 40 Cap 2
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯdeckel
InternBDB: VERSCHLUSSDECKEL DT 18 SCHEIBE
InternKon: 927 549 40 / 128
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 946 220 40 Cap 1
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯdeckel
InternBDB: VERSCHLUSSDECKEL DT 24
InternKon: 927 549 40 / 129
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 946 224 40 Cap 1
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯdeckel
InternBDB: VERSCHLUSSDECKEL DT 24 SCHEIBE
InternKon: 927 549 40 / 130
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / PC3000-6 S/N 06248(g06248) / Main Switch Box X2 in Cab Support(485-2168a : 485-2168a)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Excavators Mining Komatsu / PC3000-6 S/N 06248(g06248) / Main Switch Box X2 in Cab Support(485-2168a : 485-2168a)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Excavators Mining Komatsu / PC3000-6 S/N 06248(g06248) / Main Switch Box X2 in Cab Support(485-2168a : 485-2168a)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Excavators Mining Komatsu / PC3000-6 S/N 06248(g06248) / Main Switch Box X2 in Cab Support(485-2168a : 485-2168a)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Excavators Mining Komatsu / PC3000-6 S/N 06248(g06248) / Main Switch Box X2 in Cab Support(485-2168a : 485-2168a)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
