Содержание Excavators Mining Komatsu PC3000-6 S/N 06248(g06248)
Electr. Parts Air Intake(485-2157a : 485-2157a)
Номер на схеме Каталожный номер Название Количество Детали
? 654 508 40 Maintenance switch 50mbar 2
EnglischBem:
DeutschBem:
DeutschDesc: Wartungsschalter 50mbar
InternBDB: Mann u. Hummel 3905070802 innen M10x1
InternKon: 933 364 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 926 587 40 Plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Blech
InternBDB:
InternKon: 933 364 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 651 461 40 Housing assy. 2
EnglischBem:
DeutschBem:
DeutschDesc: Gehдuse kpl.
InternBDB:
InternKon: 931 367 40 / 21
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 420 40 T-Distributor DN 12 1
EnglischBem:
DeutschBem:
DeutschDesc: T-Verteiler DN 12
InternBDB: BFTL-12 12 12 TTT
InternKon: 931 367 40 / 20
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 692 40 Fitting 3
EnglischBem:
DeutschBem:
DeutschDesc: AnschluЯarmatur
InternBDB: BVIR-M162
InternKon: 931 367 40 / 15
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 704 40 Cable union 3
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung
InternBDB: Pflitsch 21650 YNPM 3x3,5
InternKon: 931 367 40 / 16
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 650 40 Cable protection hose DN 12 Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauchleitung DN 12 Meterware, bei Bestellung Lдnge ange
InternBDB: VCST-12 B
InternKon: 931 367 40 / 27
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 213 40 Cable 1,0 Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 1,0 Meterware, bei Bestellung Lдnge angeben
InternBDB:
InternKon: 931 367 40 / 24
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 896 521 40 End pin 3
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯbolzen
InternBDB: BO 4,0x25
InternKon: 931 367 40 / 17
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 635 043 40 Name plate 3
EnglischBem:
DeutschBem:
DeutschDesc: Kennzeichenschild
InternBDB: BS 5 Nr.55476
InternKon: 931 367 40 / 18
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 056 292 40 Cable strap 3
EnglischBem:
DeutschBem:
DeutschDesc: Kabelband
InternBDB: TY 23 M
InternKon: 931 367 40 / 19
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 455 756 99 Insulating tube B6x0,6 Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Isolierschlauch B6x0,6 Meterware, bei Bestellung Lдnge angeben
InternBDB: B6x0,6 /40621
InternKon: 931 367 40 / 23
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 633 40 Pipe adapter DN 17/12 2
EnglischBem:
DeutschBem:
DeutschDesc: Rohradapter DN 17/12
InternBDB: BAVR 17G12T
InternKon: 931 367 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 629 40 T-Distributor DN 17 2
EnglischBem:
DeutschBem:
DeutschDesc: T-Verteiler DN 17
InternBDB: BFTL-17 17 17 GGG
InternKon: 931 367 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 651 40 Cable protection hose DN 17 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauchleitung DN 17
InternBDB: VCSG-17 B
InternKon: 931 367 40 / 28
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 933 383 40 Plug assy. 2-pole 1
EnglischBem:
DeutschBem:
DeutschDesc: Stecker kpl 2-pol.
InternBDB:
InternKon: 931 367 40 / 14
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 214 40 Cable 2,5 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 2,5
InternBDB:
InternKon: 931 367 40 / 25
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 926 588 40 Plate 2
EnglischBem:
DeutschBem:
DeutschDesc: Blech
InternBDB:
InternKon: 933 364 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 775 99 Bolt 12
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M10x20/933
InternKon: 933 364 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 006 301 98 Clamp 12/15 12
EnglischBem:
DeutschBem:
DeutschDesc: Schelle 12/15
InternBDB: RSGU 1100 12/15 WN 01166099
InternKon: 910 019 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 210 98 Thread pin A/R
EnglischBem:
DeutschBem:
DeutschDesc: Gewindebolzen
InternBDB: PM 6x20/32500
InternKon: 910 019 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 025 98 Nut A/R
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M6/985
InternKon: 910 019 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 343 610 99 Lock washer 12
EnglischBem:
DeutschBem:
DeutschDesc: Federring
InternBDB: A10,5/6798
InternKon: 933 364 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0819320010 Clip 1
EnglischBem:
DeutschBem:
DeutschDesc: Clip
InternBDB:
InternKon: 933 364 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 350 762 99 Washer 1
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: R6,6/440
InternKon: 933 364 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 895 98 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: 5/8-11UNCX 1 1/2 WN 010 500 99
InternKon: 933 364 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 343 616 99 Lock washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Federring
InternBDB: A17/6798
InternKon: 933 364 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

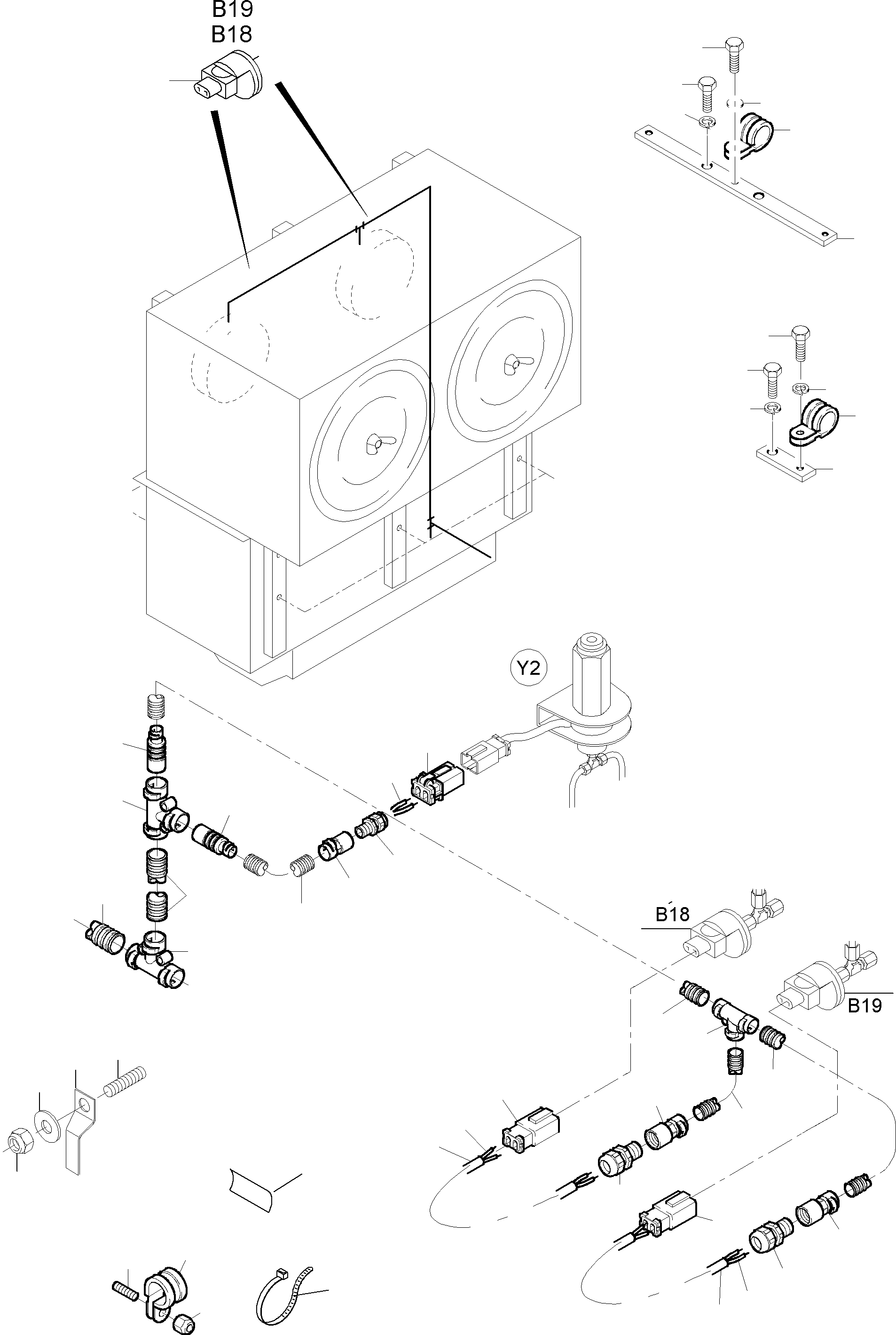

Excavators Mining Komatsu / PC3000-6 S/N 06248(g06248) / Electr. Parts Air Intake(485-2157a : 485-2157a)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
