Содержание Excavators Mining Komatsu PC3000-6 S/N 06274(G06274)

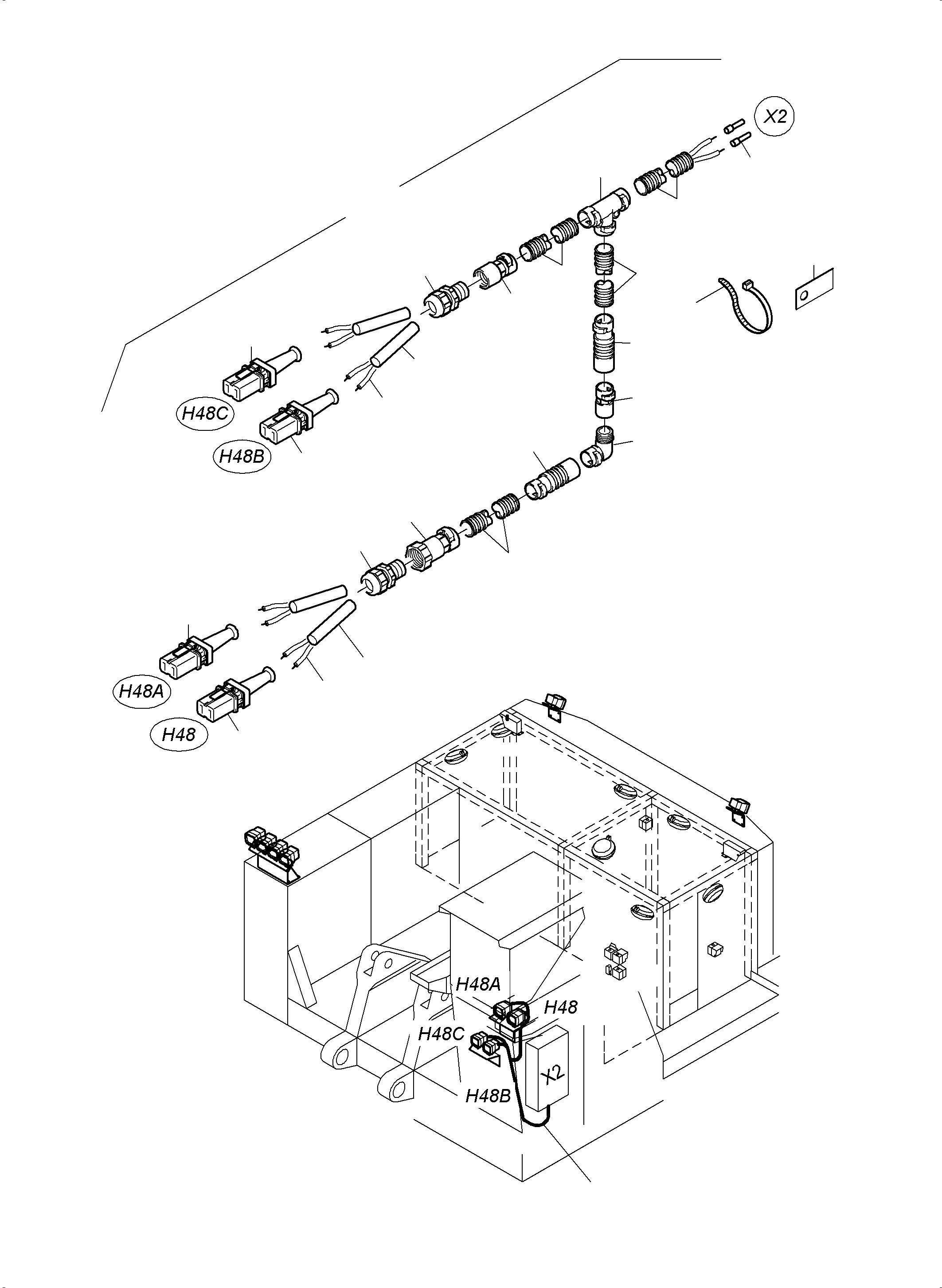

Lighting Equipment(485-2106g : 485-2106g)
Номер на схеме Каталожный номер Название Количество Детали
? 950 158 40 Head light assy. 10
EnglischBem:
DeutschBem:
DeutschDesc: Scheinwerfer kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 952 071 40 Lamp retainer 1
EnglischBem:
DeutschBem:
DeutschDesc: Lampenhalter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 797 352 73 Bulb 10
EnglischBem:
DeutschBem:
DeutschDesc: Glьhlampe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 946 033 40 Lamp retainer, Counterweight 2
EnglischBem:
DeutschBem:
DeutschDesc: Lampenhalter, Gegengewicht
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 957 909 40 Lamp retainer, Oil cooler 1
EnglischBem:
DeutschBem:
DeutschDesc: Lampenhalter, Цlkьhler
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 946 030 40 Lamp retainer, Cab support 1
EnglischBem:
DeutschBem:
DeutschDesc: Lampenhalter, Kabinenuntersatz
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 943 696 40 Wire cover, right hand 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelabdeckung, rechts
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 943 697 40 Wire cover, left hand 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelabdeckung, links
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 037 98 Nut 123
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 465 99 Washer 101
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 780 99 Bolt 8
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 467 99 Washer 7
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 775 99 Bolt 7
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 518 547 98 Lock washer 7
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 779 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 121 98 Lock washer 12
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsscheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 754 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 328 98 Reducing M25x1,5 - M20x1,5 M25/20 2
EnglischBem:
DeutschBem:
DeutschDesc: Reduzierung M25x1,5 - M20x1,5 M25/20
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 322 98 Cable nut M20 4
EnglischBem:
DeutschBem:
DeutschDesc: Kabelmutter M20
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 323 98 Cable nut M25 2
EnglischBem:
DeutschBem:
DeutschDesc: Kabelmutter M25
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443451610 Clip D 16 8
EnglischBem:
DeutschBem:
DeutschDesc: Schelle D 16
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443451210 Clip D 12 4
EnglischBem:
DeutschBem:
DeutschDesc: Schelle D 12
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 957 921 40 Harness roof frame - engine housing 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum Dachrahmen Maschinenhaus
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443452711 Clip D 27 10
EnglischBem:
DeutschBem:
DeutschDesc: Schelle D 27
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0443452110 Clip D 21,5 54
EnglischBem:
DeutschBem:
DeutschDesc: Schelle D 21,5
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 926 550 40 Spotlight assy. consist of fig nos. 28-31 7
EnglischBem:
DeutschBem:
DeutschDesc: Arbeitsscheinwerfer kpl. best. aus Bild Nr. 28-31
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 634 009 40 Spotlight 7
EnglischBem:
DeutschBem:
DeutschDesc: Arbeitsscheinwerfer
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 383 99 Halogen lamp 7
EnglischBem:
DeutschBem:
DeutschDesc: Halogenlampe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 769 155 73 Seal 7
EnglischBem:
DeutschBem:
DeutschDesc: Dichtung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 769 156 73 Pane, white 7
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe, weiЯ
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 143 99 Screw 6
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 343 108 99 Lock washer 6
EnglischBem:
DeutschBem:
DeutschDesc: Federring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 957 924 40 Harness Lighting Cab support A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum Beleuchtung Kabinenuntersatz
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 744 98 Resilient sleeve 7
EnglischBem:
DeutschBem:
DeutschDesc: Dehnhьlse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 320 978 99 Screw 2
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 904 99 Washer 2
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 346 508 99 Lock washer 2
EnglischBem:
DeutschBem:
DeutschDesc: Federring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 741 98 Resilient sleeve 43
EnglischBem:
DeutschBem:
DeutschDesc: Dehnhьlse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 321 010 99 Screw 16
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 933 385 40 Plug with bushings assy 2 pol. 1
EnglischBem:
DeutschBem:
DeutschDesc: Stecker mit Buchsen kpl. 2 pol.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 777 40 Name plate 22
EnglischBem:
DeutschBem:
DeutschDesc: Kennzeichenschild
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 056 292 40 Cable strap 22
EnglischBem:
DeutschBem:
DeutschDesc: Kabelband
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 480 40 Cable union DN 10-90 5
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung DN 10-90
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 440 109 40 Sleeve 7
EnglischBem:
DeutschBem:
DeutschDesc: Steckhьlse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 692 40 Fitting M16/DN12 3
EnglischBem:
DeutschBem:
DeutschDesc: AnschluЯarmatur M16/DN12
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 630 40 T-Distributor DN 29/23 2
EnglischBem:
DeutschBem:
DeutschDesc: T-Verteiler DN 29/23
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 651 461 40 Housing assy. 2
EnglischBem:
DeutschBem:
DeutschDesc: Gehдuse kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 634 40 Pipe adapter DN 23/17 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohradapter DN 23/17
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 810 40 Pipe adapter DN 29/12 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohradapter DN 29/12
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 629 40 T-Distributor DN 17 7
EnglischBem:
DeutschBem:
DeutschDesc: T-Verteiler DN 17
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 633 40 Pipe adapter DN 17/12 3
EnglischBem:
DeutschBem:
DeutschDesc: Rohradapter DN 17/12
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 944 780 40 Emergency switch-off assy. 2
EnglischBem:
DeutschBem:
DeutschDesc: Not-Aus-Schalter kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 729 40 Emergancy switch off 1
EnglischBem:
DeutschBem:
DeutschDesc: Notausschalter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 627 40 Distributor DN 23/17 2
EnglischBem:
DeutschBem:
DeutschDesc: Hosenverteiler DN 23/17
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 625 40 Distributor DN 12/10 1
EnglischBem:
DeutschBem:
DeutschDesc: Hosenverteiler DN 12/10
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 944 781 40 Switch assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Schalter kpl
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 726 40 Light switch 1
EnglischBem:
DeutschBem:
DeutschDesc: Lichtschalter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 704 40 Cable union 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 896 521 40 End pin 1
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯbolzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 213 40 Cable 1,0 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 1,0
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 214 40 Cable 2,5 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 2,5
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 649 40 Cable protection hose DN 10 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauchleitung DN 10
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 650 40 Cable protection hose DN 12 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauchleitung DN 12
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 651 40 Cable protection hose DN 17 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauchleitung DN 17
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 652 40 Cable protection hose DN 23 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauchleitung DN 23
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 632 40 Pipe adapter DN 17/10 DN 17/10 5
EnglischBem:
DeutschBem:
DeutschDesc: Rohradapter DN 17/10
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 623 40 Cable union DN 12 3
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung DN 12
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 478 40 Cable union DN 17 2
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung DN 17
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 327 98 Reducing 1
EnglischBem:
DeutschBem:
DeutschDesc: Reduzierung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 944 782 40 Safety switch assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Sicherheitsschalter kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 728 40 Service switch 1
EnglischBem:
DeutschBem:
DeutschDesc: Service Schalter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 869 40 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Steckdose
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 975 40 Fitting DN17 2
EnglischBem:
DeutschBem:
DeutschDesc: AnschluЯarmatur DN17
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 133 40 Plug 2
EnglischBem:
DeutschBem:
DeutschDesc: Stecker
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 934 40 Pin 8
EnglischBem:
DeutschBem:
DeutschDesc: Stift
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 950 110 40 Plug assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Stecker kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 0819105320 Pin 19
EnglischBem:
DeutschBem:
DeutschDesc: Stift
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 852 40 Plug 14
EnglischBem:
DeutschBem:
DeutschDesc: Blindstopfen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 979 40 Fitting PG35/DN 17 1
EnglischBem:
DeutschBem:
DeutschDesc: AnschluЯarmatur PG35/DN 17
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 896 520 40 End pin 8
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯbolzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 628 40 T-Distributor DN 10 1
EnglischBem:
DeutschBem:
DeutschDesc: T-Verteiler DN 10
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 321 98 Cable nut 6
EnglischBem:
DeutschBem:
DeutschDesc: Kabelmutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 056 054 40 Grommet 5
EnglischBem:
DeutschBem:
DeutschDesc: Kabeltьlle
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 463 40 Insulating tube A/R
EnglischBem:
DeutschBem:
DeutschDesc: Isolierschlauch
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 056 070 40 Cable sleeve 1,0-1,5 12
EnglischBem:
DeutschBem:
DeutschDesc: Kabelhьlse 1,0-1,5
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 640 40 Wire end ferrule 2,5 4
EnglischBem:
DeutschBem:
DeutschDesc: Aderendhьlse 2,5
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 577 40 Distributor 4
EnglischBem:
DeutschBem:
DeutschDesc: Steckverteiler
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 629 40 Warmth shrink hose A/R
EnglischBem:
DeutschBem:
DeutschDesc: Wдrmeschrumpfschlauch
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 420 40 T-Distributor DN 12 DN 12 2
EnglischBem:
DeutschBem:
DeutschDesc: T-Verteiler DN 12
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 692 40 Fitting M16/DN 12 3
EnglischBem:
DeutschBem:
DeutschDesc: AnschluЯarmatur M16/DN 12
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 703 40 Cable union 9
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 952 675 40 Plug assy. 6
EnglischBem:
DeutschBem:
DeutschDesc: Stecker kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 461 40 Insulating tube A/R
EnglischBem:
DeutschBem:
DeutschDesc: Isolierschlauch
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 940 471 40 Fitting 3
EnglischBem:
DeutschBem:
DeutschDesc: AnschluЯarmatur M16/DN10
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 809 40 Pipe adapter DN 29/10 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohradapter DN 29/10
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 941 240 40 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 932 531 40 Fitting 1
EnglischBem:
DeutschBem:
DeutschDesc: AnschluЯarmatur
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / PC3000-6 S/N 06274(G06274) / Lighting Equipment(485-2106g : 485-2106g)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Excavators Mining Komatsu / PC3000-6 S/N 06274(G06274) / Lighting Equipment(485-2106g : 485-2106g)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Excavators Mining Komatsu / PC3000-6 S/N 06274(G06274) / Lighting Equipment(485-2106g : 485-2106g)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Excavators Mining Komatsu / PC3000-6 S/N 06274(G06274) / Lighting Equipment(485-2106g : 485-2106g)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
