Содержание Bulldozers Komatsu D63E-12 S/N 2001-UP (TRIMMING DOZER FOR CHINA)(d63e-10c)

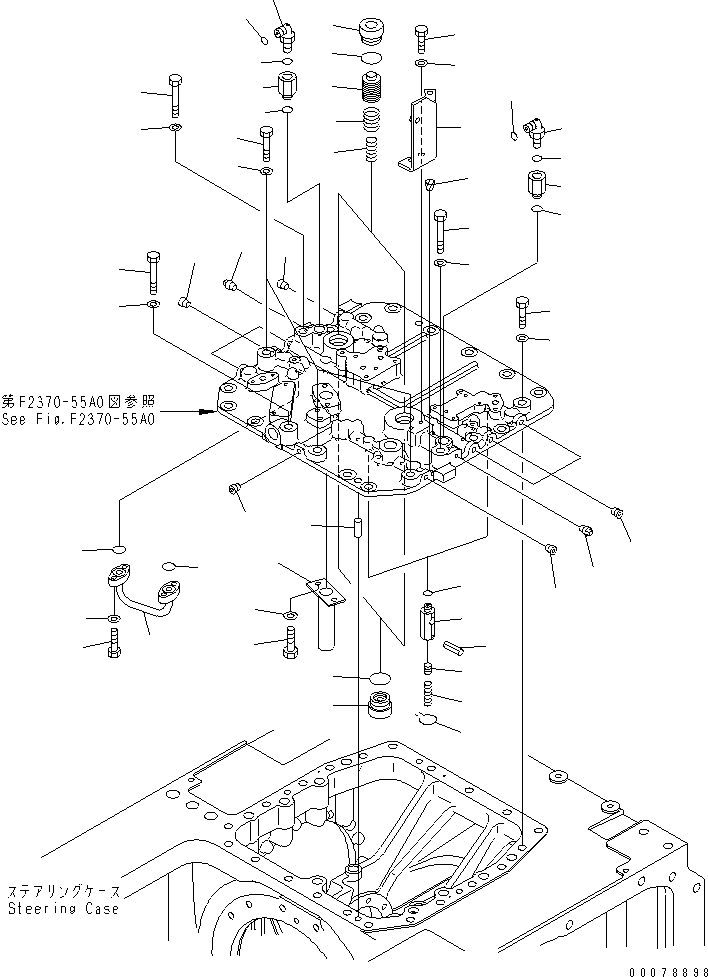

CLUTCH AND BRAKE (STEERING COVER) (2/2)(150340 : F2370-56A0)
Номер на схеме Каталожный номер Название Количество Детали
? (134-22-61050) STEERING ASS'Y 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F2370-51A0 TO F2370-60A0.
SERIALNO:
? (134-22-67101) • COVER ASS'Y 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F2370-55A0 AND F2370-56A0.
SERIALNO:
? 134-22-67140 • • BRACKET 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 01010-81025 • • BOLT 2
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 01643-51032 • • WASHER 2
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 07043-70211 • • PLUG 9
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 07042-20211 • • PLUG 2
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 14X-22-16160 • • BODY 2
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 287-15-15360 • • PISTON 2
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 234-15-15120 • • SPRING 2
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 04025-00320 • • PIN 2
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 04059-01010 • • WIRE 2
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 07002-61423 • • O-RING 2
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 07002-64234 • • O-RING 2
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 07040-14220 • • PLUG 2
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 14X-22-26330 • • VALVE 2
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 14X-22-26310 • • SPRING 2
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 14X-22-26320 • • SPRING 2
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 14X-22-26350 • • PLUG 2
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 134-49-67311 • • JOINT 2
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 07002-62034 • • O-RING 2
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 02782-50315 • • ELBOW 2
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 07002-62034 • • O-RING 2
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 02896-61009 • • O-RING 2
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 134-22-67130 • • TUBE 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 07000-73022 • • O-RING 2
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 01010-81035 • • BOLT 4
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 01643-51032 • • WASHER 4
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 134-49-61430 • • FILLER 1
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 01010-81025 • • BOLT 2
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 01643-31032 • • WASHER 2
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 21K-27-22510 • BOLT 13
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 01010-81675 • BOLT 3
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 01010-81695 • BOLT 3
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 01643-31645 • WASHER 19
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 04020-01638 • PIN,DOWEL 4
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-
? 07049-01620 • PLUG 2
SN: 2001-
KIT-FLAG: _-
SERIALNO: 2001-

Bulldozers Komatsu / D63E-12 S/N 2001-UP (TRIMMING DOZER FOR CHINA)(d63e-10c) / CLUTCH AND BRAKE (STEERING COVER) (2/2)(150340 : F2370-56A0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
