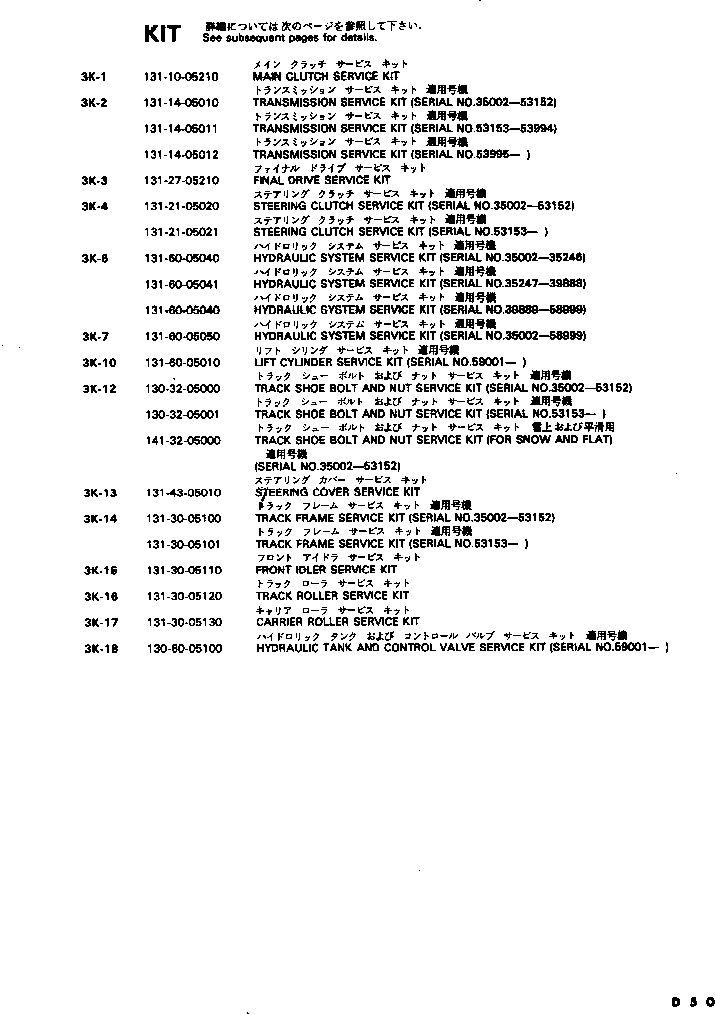

k-part
Номер на схеме Каталожный номер Название Количество Детали
? 131-10-05210 SERVICE KIT,MAIN CLUTCH 1
SN: 35002-
? 07000-05475 • O-RING,CASE 1
SN: 35002-
? 07002-03634 • O-RING,DRAIN PLUG 1
SN: 53153-
? □07000-03032 • O-RING,DRAIN PLUG 1
SN: 35002-53152
? 131-10-41270 • GASKET,CAGE 1
SN: 35002-53152
? 131-10-45131 • GASKET,COVER 1
SN: 35002-
? 131-10-15171 • GASKET,COVER 1
SN: 35002-
? 07000-03022 • O-RING,PIPE 2
SN: 35002-
? 131-10-45320 • GASKET,COVER 1
SN: 35002-
? 131-10-45350 • GASKET,COVER 1
SN: 35002-
? 131-10-45140 • GASKET,CYLINDER 1
SN: 35002-
? 07000-03028 • O-RING,BUSHING 1
SN: 35002-
? 07000-03038 • O-RING,TUBE 1
SN: 35002-
? 07000-03065 • O-RING,FILTER 1
SN: 35002-
? 07000-03040 • O-RING,FILTER 1
SN: 35002-
? 07002-02434 O-RING,ELBOW 1
SN: 53153-
? □07000-03020 • O-RING,ELBOW 1
SN: 35002-53152
? 07000-03025 • O-RING,TUBE 3
SN: 35002-
? 07000-03082 • O-RING,BRACKET 1
SN: 35002-
? 131-14-05012 SERVICE KIT,TRANSMISSION 1
SN: 53995-
? 131-14-05011 SERVICE KIT,TRANSMISSION 1
SN: 53153-53994
? □131-14-05010 SERVICE KIT,TRANSMISSION 1
SN: 35002-53152
? 07000-05440 • O-RING,TRANSMISSION CASE 1
SN: 35002-
? 07002-03634 • O-RING,DRAIN PLUG 1
SN: 59001-
? □07000-03032 • O-RING,DRAIN PLUG 1
SN: 35002-58999
? 131-14-42530 • GASKET,COVER 1
SN: 35002-
? 07000-03120 • O-RING,BEARING COVER 1
SN: 35002-
? 07000-03145 • O-RING,CAGE 1
SN: 53995-
? 07000-03140 • O-RING,CAGE 1
SN: 35002-53994
? 07000-05140 • O-RING,CAGE 1
SN: 35002-
? 07000-05048 • O-RING,LOCK 1
SN: 35002-
? 07000-03115 • O-RING,COVER 1
SN: 35002-53994
? 07000-05120 • O-RING,CAGE 1
SN: 35002-53994
? 07000-03110 • O-RING,COVER 1
SN: 35002-
? 07000-05110 • O-RING,CAGE 1
SN: 35002-53994
? 131-14-42550 • GASKET,GUIDE 1
SN: 35002-
? 131-14-42580 • GASKET,OIL FILTER 1
SN: 35002-
? 07000-02018 • O-RING,SHAFT 1
SN: 35002-
? 07002-03634 • O-RING,FILLER 1
SN: 59001-
? □07000-03032 • O-RING,PLUG 1
SN: 53153-58999
? □07000-03035 • O-RING,PLUG 1
SN: 35002-53152
? 07000-03100 • O-RING,GUIDE 1
SN: 35002-
? 131-14-42670 • GASKET,BOSS 2
SN: 35002-
? 07000-02015 • O-RING,BRACKET 2
SN: 35002-
? 07000-03045 • O-RING,COVER 2
SN: 35002-
? 07000-02018 • O-RING,OIL GAUGE 1
SN: 53153-
? 07012-10075 • SEAL,OIL ? COUPLING 1
SN: 37763-
? □07012-20075 • SEAL,OIL ? COUPLING 1
SN: 35002-37762
? 04059-01032 • WIRE,BOLT 5
SN: 35002-
? 07012-00030 • SEAL,OIL SHAFT 1
SN: 35002-
? 131-27-05210 SERVICE KIT,FINAL DRIVE 1
SN: 35002-
? 145-27-11240 • GASKET,FLANGE 2
SN: 35002-
? 07000-05155 • O-RING,CAGE 2
SN: 35002-
? 135-27-11141 • GASKET,FINAL DRIVE CASE 2
SN: 35002-
? 07000-05150 • O-RING,COVER 2
SN: 35002-
? 07000-05260 • O-RING,GUARD 2
SN: 35002-
? 07000-05220 • O-RING,CAGE 2
SN: 35002-
? 07000-05210 • O-RING,CAGE 2
SN: 35002-
? 135-27-12341 • GASKET,BEARING 2
SN: 35002-
? 131-21-05021 SERVICE KIT,STEERING CLUTCH 1
SN: 53153-
? 131-21-05020 SERVICE KIT,STEERING CLUTCH 1
SN: 35002-53152
? 131-21-41460 • GASKET,COVER 2
SN: 35002-
? 131-21-41470 • GASKET,COVER 4
SN: 35002-
? 07000-02015 • O-RING,NUT 4
SN: 35002-
? 07002-03634 • O-RING,DRAIN PLUG 7
SN: 59001-
? □07000-03032 • O-RING,DRAIN PLUG 7
SN: 35002-58999
? 07000-05185 • O-RING,COVER 1
SN: 35019-
? 131-21-41230 • GASKET,COVER 1
SN: 35002-35018
? 07000-03145 • O-RING,CAGE 2
SN: 35002-58999
? 07000-15140 • O-RING,CAGE 2
SN: 53153-
? 131-21-42140 • O-RING,CAGE 2
SN: 35002-53152
? 130-09-11352 • SEAL,OIL SHAFT 2
SN: 53153-
? 130-09-11351 • SEAL,OIL SHAFT 2
SN: 35002-53152
? 04059-01050 • WIRE,BOLT 2
SN: 53153-58999
? 04059-01016 • WIRE,BOLT 2
SN: 35002-53152
? 131-60-05040 SERVICE KIT,HYDRAULIC SYSTEM 1
SN: 39889-58999
? 131-60-05041 SERVICE KIT,HYDRAULIC SYSTEM 1
SN: 35247-39888
? 131-60-05040 SERVICE KIT,HYDRAULIC SYSTEM 1
SN: 35002-35246
? 130-09-11450 • SEAL,OIL ? LEVER 4
SN: 39889-58999
? □130-09-11810 • SEAL,OIL ? LEVER 4
SN: 35002-39888
? 07000-03022 • O-RING,PLUG 1
SN: 35002-58999
? 130-60-13181 • GASKET,TANK 1
SN: 35002-58999
? 07000-23035 • O-RING,CHECK VALVE 2
SN: 35002-58999
? 07000-03050 • O-RING,BAFFLE 1
SN: 35002-35246
? 07000-02015 • O-RING,BODY ? VALVE 11
SN: 35002-58999
? 07000-02018 • O-RING,BODY ? VALVE 8
SN: 35002-58999
? 07000-23045 • O-RING,BODY ? VALVE 6
SN: 35002-58999
? 07000-23048 • O-RING,HOUSING ? RELIEF VALVE 2
SN: 35002-58999
? 07000-23048 • O-RING,COVER ? HOUSING 1
SN: 39889-58999
? 07000-23048 • O-RING,COVER ? HOUSING 1
SN: 35002-35246
? 07000-23038 • O-RING,BODY ? VALVE 1
SN: 39889-58999
? 07000-23038 • O-RING,BODY ? VALVE 1
SN: 35002-35246
? 07000-23042 • O-RING,HOUSING ? VALVE 2
SN: 39899-58999
? 07000-23042 • O-RING,HOUSING ? VALVE 2
SN: 35002-35246
? 07000-23038 • O-RING,HOUSING ? VALVE 2
SN: 39889-58999
? 07000-23038 • O-RING,HOUSING ? VALVE 2
SN: 35002-35246
? 07000-22015 • O-RING,COVER ? HOUSING 1
SN: 35002-58999
? 07000-23035 • O-RING,HOUSING ? VALVE 1
SN: 39889-58999
? 07000-23035 • O-RING,HOUSING ? VALVE 1
SN: 35002-35246
? 07000-23035 • O-RING,CHECK VALVE 2
SN: 35002-58999
? 07000-22018 • O-RING,BODY ? VALVE 6
SN: 35002-58999
? 07000-23045 • O-RING,BODY ? VALVE 6
SN: 35002-58999
? 07000-22015 • O-RING,BODY ? VALVE 11
SN: 35002-58999
? 07000-03045 • O-RING,COVER ? HOUSING 1
SN: 35247-39888
? 07000-23038 • O-RING,BODY ? VALVE 1
SN: 35002-58999
? 07000-02015 • O-RING,COVER ? HOUSING 1
SN: 35247-38590
? 07000-23030 • O-RING,BODY ? VALVE 2
SN: 35247-39888
? 07000-23045 • O-RING,COVER ? HOUSING 1
SN: 35247-39888
? 07000-23038 • O-RING,BODY ? VALVE 1
SN: 35247-39888
? 07000-23030 • O-RING,BODY ? VALVE 2
SN: 35247-39888
? 07000-22015 • O-RING,COVER ? HOUSING 2
SN: 35002-58999
? 07000-23048 • O-RING,HOUSING ? RELIEF VALVE 2
SN: 35002-58999
? 07000-25145 • O-RING,FILTER 1
SN: 53153-58999
? □07000-15145 • O-RING,FILTER 1
SN: 38890-53152
? □07000-05145 • O-RING,FILTER 1
SN: 35002-58999
? 07000-02008 • O-RING,BOLT 1
SN: 38890-58999
? 07000-02010 • O-RING,BOLT 1
SN: 35002-38889
? 07000-03017 • O-RING,PLUG 1
SN: 35002-58999
? 07000-15130 • O-RING,CYLINDER HEAD 2
SN: 53153-58999
? □07000-05130 • O-RING,CYLINDER HEAD 2
SN: 35002-53152
? 07000-03040 • O-RING,ROD 2
SN: 35002-38901
? 130-09-11731 • RING,CYLINDER HEAD 2
SN: 53153-58999
? 130-09-11730 • RING,CYLINDER HEAD 2
SN: 35002-53152
? 07000-23030 • O-RING,TUBE 4
SN: 53153-58999
? □130-09-17170 • O-RING,TUBE 4
SN: 35019-53152
? 07000-03030 • O-RING,TUBE 4
SN: 35002-35018
? 07000-15110 • O-RING,CYLINDER HEAD 2
SN: 53153-58999
? □07000-05110 • O-RING,CYLINDER HEAD 2
SN: 35002-53152
? 07000-03032 • O-RING,ROD 2
SN: 35002-38901
? 130-09-11711 • SEAL,CYLINDER HEAD 2
SN: 53153-58999
? 130-09-11710 • RING,CYLINDER HEAD 2
SN: 35002-53152
? 07000-23030 • O-RING,TUBE 4
SN: 53153-58999
? □130-09-17170 • O-RING,TUBE 4
SN: 35019-53152
? 07000-03030 • O-RING,TUBE 4
SN: 35002-35018
? 07000-03075 • O-RING,HYDRAULIC PUMP 1
SN: 35002-58999
? 07000-23032 • O-RING,FLANGE 2
SN: 53153-58999
? □130-09-17160 • O-RING,FLANGE 2
SN: 35019-53152
? 07000-03032 • O-RING,FLANGE 2
SN: 35002-35018
? 130-09-17120 • O-RING,TUBE 1
SN: 35019-58999
? 07000-03038 • O-RING,TUBE 1
SN: 35002-35018
? 07000-23032 • O-RING,FLANGE 2
SN: 53153-58999
? □130-09-17160 • O-RING,FLANGE 2
SN: 35019-53152
? 07000-03032 • O-RING,FLANGE 2
SN: 35002-35018
? 07000-23038 • O-RING,FLANGE 1
SN: 53153-58999
? □130-09-17120 • O-RING,FLANGE 1
SN: 35019-53152
? 07000-03038 • O-RING,FLANGE 1
SN: 35002-35018
? 07000-23038 • O-RING,FLANGE 1
SN: 53153-58999
? □130-09-17120 • O-RING,FLANGE 1
SN: 35019-53152
? 07000-03038 • O-RING,FLANGE 1
SN: 35002-35018
? 07000-03060 • O-RING,TUBE 1
SN: 35002-58999
? 07000-03058 • O-RING,TUBE 1
SN: 35002-58999
? 07000-03022 • O-RING,PLUG 1
SN: 35002-58999
? 07000-23045 • O-RING,TUBE 3
SN: 53153-58999
? □130-09-17130 • O-RING,TUBE 3
SN: 35019-53152
? 07000-03045 • O-RING,TUBE 3
SN: 35002-35018
? 07000-23025 • O-RING,FLANGE 2
SN: 53153-58999
? □130-09-17140 • O-RING,FLANGE 2
SN: 35019-53152
? 07000-03025 • O-RING,FLANGE 2
SN: 35002-35018
? 07000-23022 • O-RING,FLANGE 8
SN: 53153-58999
? □130-09-17150 • O-RING,FLANGE 8
SN: 35019-53152
? 07000-03022 • O-RING,FLANGE 8
SN: 35002-35018
? 07000-23045 • O-RING,TUBE 2
SN: 53153-58999
? □130-09-17130 • O-RING,TUBE 2
SN: 35019-53152
? 07000-03045 • O-RING,TUBE 2
SN: 35002-35018
? 07000-23022 • O-RING,TUBE 8
SN: 53153-58999
? □130-09-17510 • O-RING,TUBE 8
SN: 35019-53152
? 07000-03022 • O-RING,TUBE 8
SN: 35002-35018
? 131-60-05050 SERVICE KIT,HYDRAULIC SYSTEM 1
SN: 35002-58999
? 145-60-12390 • SHIM ? 0.5MM 14
SN: 35002-58999
? 170-64-00100 • SHIM ASS'Y 1
SN: 35002-58999
? 170-64-12810 • • SHIM ? 0.1MM 1
SN: 35002-58999
? 170-64-12820 • • SHIM ? 0.2MM 2
SN: 35002-58999
? 170-64-12830 • • SHIM ? 0.5MM 3
SN: 35002-58999
? 170-64-12840 • • SHIM ? 1.0MM 2
SN: 35002-58999
? 170-78-14480 • SHIM ? 0.5MM 1
SN: 35002-58999
? 131-60-46710 • SHIM ? 0.5MM 6
SN: 35002-58999
? 131-60-05010 SERVICE KIT,LIFT CYLINDER 2
SN: 59001-
? 154-63-12173 • PACKING,CYLINDER HEAD 1
SN: 59001-
? 07000-12135 • O-RING,CYLINDER HEAD 1
SN: 59001-
? 07146-02136 • RING,CYLINDER HEAD 1
SN: 59001-
? 07016-00658 • SEAL,GLAND 1
SN: 59001-
? 07000-03080 • O-RING,GLAND 1
SN: 59001-
? 07155-01435 • RING,PISTON 1
SN: 59001-
? 145-63-32472 • U-PACKING,PISTON 2
SN: 59001-
? 07000-23030 • O-RING,TUBE 2
SN: 59001-
? 130-32-05001 SHOE BOLT AND NUT K. 1
SN: 53153-
? 130-32-05000 SHOE BOLT AND NUT K. 1
SN: 35002-53152
? 141-32-05000 SHOE BOLT AND NUT K.,(FOR SNOW AND FLAT) 1
SN: 35002-53152
? 130-32-11213 • BOLT ? SHOE 50
SN: 53153-
? 130-32-11212 • BOLT,SHOE 50
SN: 35002-53152
? 141-32-11210 • BOLT,SHOE ? (FOR SNOW AND FLAT) 50
SN: 35002-53152
? 01803-01622 • NUT ? SHOE 50
SN: 53153-
? 130-32-11220 • NUT,SHOE 50
SN: 35002-53152
? 131-43-05010 SERVICE KIT,STEERING COVER 1
SN: 35002-58999
? 131-43-41721 • GASKET,PLATE 2
SN: 35002-58999
? 131-43-41741 • GASKET,PLATE 2
SN: 35002-58999
? 131-43-41133 • GASKET,STEERING CASE 1
SN: 35002-58999
? 131-30-05101 SERVICE KIT,TRACK FRAME 2
SN: 53153-58999
? 131-30-05100 SERVICE KIT,TRACK FRAME 2
SN: 35002-53152
? 07000-03115 • O-RING,COVER 1
SN: 53153-58999
? 141-30-14370 • GASKET,COVER 1
SN: 35002-53152
? 07000-03028 • O-RING,PLUG 1
SN: 35002-58999
? 07000-05080 • O-RING,CYLINDER 1
SN: 35002-58999
? 135-30-14510 • PACKING,CYLINDER 2
SN: 53153-58999
? 141-30-14190 • GASKET,CYLINDER 2
SN: 35002-53152
? 07000-05205 • O-RING,COVER 1
SN: 35002-58999
? 130-09-12681 • SEAL,COVER 1
SN: 35002-58999
? 131-30-05110 SERVICE KIT,IDLER 2
SN: 35002-
? 07000-03092 • O-RING,BUSHING 2
SN: 35002-
? 07000-03048 • O-RING,SHAFT 2
SN: 35002-
? 131-30-05120 SERVICE KIT,TRACK ROLLER 10
SN: 35002-
? 07000-03092 • O-RING,BUSHING 2
SN: 35002-
? 07000-03045 • O-RING,SHAFT 2
SN: 35002-
? 131-30-05130 SERVICE KIT,CARRIER ROLLER 4
SN: 35019-
? 131-30-05130 SERVICE KIT,CARRIER ROLLER 2
SN: 35002-35018
? 07000-03048 • O-RING,COLLAR 1
SN: 35002-
? 07000-03082 • O-RING,COVER 1
SN: 35002-
? 131-60-05100 SERVICE KIT,HYDRAULIC TANK AND VALVE 1
SN: 59001-
? 130-09-11450 • SEAL,OIL ? LEVER 4
SN: 59001-
? 07002-02434 • O-RING,PLUG 1
SN: 59001-
? 130-60-13181 • GASKET,HYDRAULIC TANK 1
SN: 59001-
? 145-60-12420 • LOCK,RETAINER 2
SN: 59001-
? 07000-02015 • O-RING,VALVE BODY 11
SN: 59001-
? 07000-02018 • O-RING,VALVE BODY 8
SN: 59001-
? 07000-23045 • O-RING,VALVE BODY 6
SN: 59001-
? 07000-23048 • O-RING,RELIEF VALVE 2
SN: 59001-
? 07000-23048 • O-RING,CHECK VALVE 1
SN: 59001-
? 07000-23038 • O-RING,VALVE BODY 1
SN: 59001-
? 07000-23042 • O-RING,VALVE BODY 2
SN: 59001-
? 07000-23038 • O-RING,VALVE BODY 2
SN: 59001-
? 07000-22015 • O-RING,HOUSING COVER 1
SN: 59001-
? 07000-23035 • O-RING,SAFETY VALVE 1
SN: 59001-

Crawler Loaders Komatsu / D50S-15 S/N 35002-UP(d50s-15r) / SERVICE KIT(210020 : 1993)
